Изготовление деталей из латуни

Хотя оба материала имеют медную основу, их эксплуатационные свойства различаются из-за основного легирующего элемента. В латуни это цинк, а в бронзе - олово или другие металлы. Латунные детали обычно дешевле в производстве, обладают более ярким золотистым оттенком и лучшей пластичностью, что делает их идеальными для глубокой вытяжки и сложной штамповки. Бронза же характеризуется более высокой твердостью и лучшими антифрикционными свойствами, что предпочтительнее для высоконагруженных узлов трения. Латунь легче поддается механической обработке резанием и имеет отличные показатели теплоемкости. При выборе материала инженеры ориентируются на баланс прочности и стоимости: если деталь не работает в условиях экстремального износа, латунь становится более экономичным и технологичным решением, обеспечивая при этом высокую коррозионную стойкость и эстетическую привлекательность.

Обесцинкование - процесс выборочной коррозии, при котором цинк вымывается из структуры сплава, оставляя после себя пористый и хрупкий медный каркас. Этот дефект часто возникает при длительном контакте деталей с водой, содержащей хлориды или имеющей повышенную кислотность. В результате деталь теряет механическую прочность и может дать течь под давлением. Этот неприятный эффект часто наблюдается в латунных фитингах для сантехники. Для предотвращения этого явления при изготовлении сантехнической арматуры используют специальные марки латуни, устойчивые к обесцинкованию (DZR-латуни), легированные небольшим количеством мышьяка или олова. Важный фактор защиты - исключение прямого контакта латуни с блуждающими токами. Качественное производство деталей по стандарту DIN EN 17-17 гарантирует сохранение структуры металла в течение десятилетий, что имеет определяющее значение для надежности систем водоснабжения и отопления.

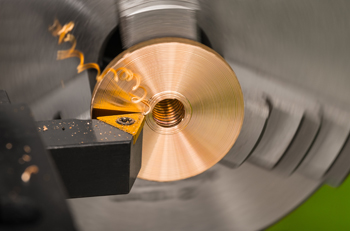

Латунь марки ЛС59-1 называют «автоматной» из-за содержания в ней около 1% свинца. Свинец не растворяется в медно-цинковой матрице, а присутствует в виде микроскопических включений. В процессе точения эти включения работают как внутренняя смазка, а главное - способствуют мгновенному дроблению стружки на мелкие чешуйки. Это предотвращает образование длинной вязкой ленты («путанки»), которая может намотаться на деталь или инструмент и повредить финишную поверхность. Благодаря этому ЛС59-1 позволяет вести обработку на максимально высоких скоростях резания при минимальном износе инструмента. Детали получаются с очень низкой шероховатостью и идеальной геометрией резьбы. Данная марка - стандарт для массового производства точных метизов, штуцеров и мелких компонентов приборостроения, где важна высокая производительность и стабильное качество.

Томпак - разновидность латуни с высоким содержанием меди (от 80 до 95%) и малым количеством цинка. Благодаря такому составу детали из томпака обладают уникальным сочетанием свойств: высокой пластичностью, отличной свариваемостью и повышенной коррозионной стойкостью, близкой к чистой меди. По цвету томпак напоминает золото, что делает его фаворитом в производстве ювелирной фурнитуры, знаков отличия и художественного декора. В техническом плане этот сплав незаменим при изготовлении деталей, требующих многократной глубокой деформации без риска появления трещин, например, тонкостенных сильфонов или сложных элементов радиаторов. Хорошая адгезия томпака к эмалям и лакам позволяет создавать долговечные декоративные покрытия. Использование этого сплава оправдано в случаях, когда требуется максимальная надежность формообразования в сочетании с благородным внешним видом.

Лазерная резка латуни становится специфической задачей из-за высокой теплопроводности металла и его способности отражать лазерное излучение. Латунь относится к категории «цветных зеркал»: в начале процесса значительная часть энергии луча отражается обратно в оптическую систему станка, что может привести к поломке дорогостоящей лазерной головки. Для работы с латунью используются мощные волоконные лазеры, работающие на определенных длинах волн, которые лучше поглощаются металлом. Важное условие получения чистого реза без грата - использование азота или сжатого воздуха под высоким давлением. В этом случае газ эффективно выдувает расплавленный цинк из зоны реза. При производстве деталей сложной формы лазером необходимо точно настраивать частоту импульсов, чтобы избежать перегрева кромок. Профессиональный подход позволяет изготавливать плоские латунные детали любой конфигурации с минимальной зоной термического влияния.

Использование латуни в контакте с пищевыми продуктами строго регламентировано. Основную опасность представляет наличие свинца в некоторых марках сплавов, который может мигрировать в пищу или воду. Для изготовления деталей кофемашин, смесителей и пищевого оборудования применяют специальные «бессвинцовые» латуни или марки с пониженным содержанием свинца, соответствующие строгим экологическим стандартам. Часто такие детали проходят процедуру лужения (покрытия слоем олова) или никелирования для создания барьера между сплавом и средой. Латунь обладает природными бактерицидными свойствами, что является плюсом для гигиены. При заказе изделий для пищепрома важно убедиться, что производитель использует сертифицированное сырье и соблюдает технологию финишной очистки поверхностей. Правильно подобранная марка латуни гарантирует полную безопасность и долговечность оборудования при соблюдении норм эксплуатации.

В отличие от автоматных марок простые двухкомпонентные латуни типа Л63 обладают высокой вязкостью, что создает трудности при фрезеровании глубоких пазов и отверстий. Стружка получается длинной и прочной, она стремится забить канавки фрезы, что ведет к перегреву и поломке инструмента. Для борьбы с этим эффектом инженеры применяют специальные фрезы с полированными канавками и острой заточкой режущей кромки. В управляющей программе ЧПУ задаются циклы с частым выводом инструмента для принудительного разрыва стружки. Использование обильного охлаждения под высоким давлением помогает вымывать частицы металла из рабочей зоны. Эти меры позволяют получать сложные корпусные детали из вязкой латуни с высокой чистотой поверхности. Тщательный контроль процесса удаления отходов резания является залогом безаварийной работы оборудования и достижения точных геометрических параметров каждой заготовки.

Метизы из латуни (болты, винты, гайки) выбирают в случаях, когда функциональные требования выходят за рамки простой механической прочности. Во-первых, латунный крепеж немагнитен, что является обязательным условием для сборки точных электронных приборов и медицинского оборудования (например, аппаратов МРТ). Во-вторых, латунь не образует искр при ударе, что важно для работы во взрывоопасных средах на нефтехимических объектах. В-третьих, коэффициент трения у латуни ниже, чем у стали, что предотвращает «закисание» резьбовых соединений даже после длительной эксплуатации во влажной среде. Это существенно облегчает последующий ремонт и демонтаж узлов. Кроме того, латунные метизы обладают отличной электропроводностью, выполняя роль надежного контакта в электрических цепях. Сочетание этих уникальных качеств делает эту продукцию незаменимой в высокотехнологичных отраслях промышленности.

Выбор метода штамповки зависит от сложности формы детали и марки латуни. Холодная штамповка применяется для тонкостенных изделий из пластичных марок (Л63, Л68). Она позволяет достигать высокой точности размеров и отличного качества поверхности, но вызывает наклеп: упрочнение металла, требующее последующего отжига. Горячая штамповка проводится при температурах +600–800 градусов, когда латунь приобретает состояние сверхпластичности. Этот метод незаменим для изготовления массивных корпусов вентилей, фитингов и сложных фасонных деталей с переменным сечением. В нагретом состоянии металл легко заполняет самые глубокие и узкие полости штампа без риска появления трещин. Горячая технология позволяет производить детали сложной конфигурации за один удар пресса, что существенно повышает производительность. При этом важно контролировать температурный режим, чтобы избежать пережога металла и потери его механических свойств.

Несмотря на хорошую собственную коррозионную стойкость латунных деталей, на них часто наносят гальванические покрытия. Никелирование создает на поверхности прочный слой, который не только защищает металл от потемнения и окисления на воздухе, но и придает ему современный серебристый вид. Это особенно востребовано в производстве сантехники и мебельной фурнитуры. Хромирование наносится поверх никеля для придания изделию зеркального блеска и экстремальной твердости поверхности. Такой слой устойчив к абразивном износу и воздействию агрессивных моющих средств. Для технических деталей в электротехнике может применяться олово-висмутовое покрытие для улучшения паяемости или серебрение для минимизации переходного сопротивления контактов. Профессиональное нанесение покрытий значительно увеличивает срок службы латунных изделий и расширяет возможности их применения в различных дизайнерских и инженерных проектах.

Да, но в особых случаях. Гидроабразивная резка - лучший выбор при работе с латунными плитами большой толщины (свыше 20–30 мм) или в ситуациях, когда недопустимо термическое воздействие на края заготовки. В отличие от лазера водяная струя с абразивом не нагревает металл, что полностью исключает риск изменения микроструктуры и выгорания цинка в зоне реза. Этот метод позволяет получать детали с идеально ровной кромкой, не требующей последующей механической зачистки от наплывов. Отсутствие светового отражения делает процесс абсолютно стабильным для любых марок латуни. Гидроабразив незаменим при изготовлении заготовок для тяжелых фланцев, элементов оборудования и эксклюзивных предметов декора из толстого листа. Высокая точность позиционирования струи позволяет вырезать сложные контуры с минимальными допусками, обеспечивая рациональное использование дорогостоящего цветного металла без образования зоны термического влияния.
