Ретортные печи

Реторты производят из жаропрочных сплавов на основе никеля и хрома, потому что материал должен выдерживать нагрев до +1150℃ без потери формы. Чаще всего инженеры выбирают сталь 20Х23Н18 или инконель, которые обладают высокой сопротивляемостью к окислению и газовой коррозии. Стенки сосуда делают толщиной от 6 до 15 мм, чтобы корпус сохранял жесткость при перепадах внутреннего давления защитной атмосферы.

Литые конструкции отличаются более высокой долговечностью, чем сварные аналоги, так как в них отсутствуют зоны термического влияния в местах швов. Поверхность металла проходит пассивацию, которая создает барьер для агрессивных соединений во время азотирования или цементации стальных изделий.

Внутренний объем сосуда полируют, и это снижает адгезию продуктов распада газов и облегчает очистку стенок от нагара. Между внешней поверхностью реторты и нагревателями оставляют зазор для конвекции тепла и исключения локальных пережогов металла. При выборе сплава учитывают расширение, чтобы деформация корпуса не привела к разрушению футеровки печи или заклиниванию корзин. Каждое изделие проходит рентгенографический контроль для подтверждения газоплотности при работе под давлением.

Фланцевые соединения реторты снабжают каналами для принудительной циркуляции воды, потому что высокая температура в зоне контакта разрушает эластомерные уплотнители. Подобное решение позволяет поддерживать температуру резиновых или силиконовых колец в пределах +60℃, когда внутри камеры царит жар +900℃.

Постоянный отвод тепла исключает потерю эластичности прокладок и гарантирует герметичность рабочего пространства на протяжении всего многочасового цикла. Водяная рубашка охватывает весь периметр люка, создавая надежный тепловой барьер для защиты механизмов зажима и датчиков. Если подача жидкости прекратится, автоматика мгновенно подает звуковой сигнал и блокирует работу нагревательных элементов.

Контроль протока осуществляют через электронные расходомеры, которые передают данные на центральный пульт управления в режиме реального времени. Гибкие шланги в металлической оплетке соединяют подвижную крышку с общей магистралью охлаждения и обеспечивают свободу маневров при загрузке. Чистота воды внутри каналов имеет значение, так как накипь быстро снижает эффективность теплообмена и ведет к локальному перегреву фланца.

Лопасти циркуляционного вентилятора обеспечивают интенсивное перемешивание защитной атмосферы для выравнивания температуры по всему объему загруженной садки. В герметичной реторте тепло передается преимущественно через излучение, что часто приводит к недогреву заготовок, которые находятся в центре корзины.

Поток газа активно забирает энергию у раскаленных стенок сосуда и переносит ее к металлу деталей, что сокращает время выдержки на 30%. Скорость движения среды настраивают через частотный преобразователь в зависимости от плотности укладки и массы обрабатываемых изделий. Вентилятор гарантирует однородность свойств стали в любой точке камеры и исключает появление пятнистой твердости.

Вал привода проходит через крышку или дно печи и снабжается сложным газодинамическим уплотнением для предотвращения утечек технологической смеси. Подшипниковый узел выносят в холодную зону и оснащают индивидуальным контуром водяного охлаждения для защиты от теплового разрушения. Материал крыльчатки подбирают из никелевых сплавов, которые сохраняют жесткость и балансировку при вращении в разогретой до +1000℃ атмосфере.

Для анализа среды используют зонды на основе оксида циркония или инфракрасные датчики, которые монтируют непосредственно в рабочем пространстве реторты. Приборы измеряют парциальное давление кислорода и концентрацию углерода в атмосфере, передавая цифровой сигнал на главный контроллер печи. Автоматика сопоставляет полученные данные с заданной программой и регулирует подачу активных или инертных газов через электромагнитные клапаны.

Такой подход позволяет поддерживать точный углеродный потенциал среды, и он исключает обезуглероживание поверхности стальных заготовок. Контроль параметров в реальном времени гарантирует получение нужной глубины упрочненного слоя при химико-термической обработке.

Систему пробоотборников снабжают фильтрами-осушителями и каплеуловителями для защиты чувствительных элементов анализаторов от копоти и продуктов распада. Газ проходит через медные трубки с водяным охлаждением, и это снижает его температуру до безопасного уровня перед входом в измерительную ячейку. ПО ведет запись всех изменений состава атмосферы и формирует электронный паспорт для каждой партии деталей.

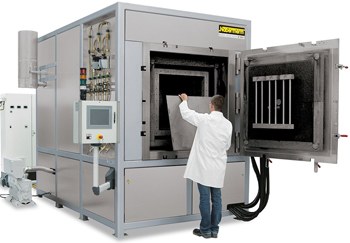

Ретортные установки обеспечивают косвенный способ передачи энергии, потому что нагреватели располагают снаружи герметичного сосуда и они не контактируют с заготовками. Тепловой поток сначала разогревает стенки металлической реторты, а затем энергия переходит к деталям через интенсивное излучение и конвекцию газа.

Такая схема полностью исключает попадание продуктов сгорания топлива или частиц окалины от нагревателей на чистую поверхность металла. Барьер защищает обрабатываемые изделия от неконтролируемых химических реакций и сохраняет первоначальный химический состав сплава неизменным. Использование внешней зоны нагрева позволяет применять дешевые горелки и одновременно достигать высокой чистоты процесса.

Футеровка основной печи окружает реторту со всех сторон, и она создает равномерное тепловое поле без зон локального перегрева или резких температурных перепадов. Стационарные нагревательные элементы имеют долгий срок службы, так как они работают в воздушной среде и не подвергаются воздействию агрессивных газов. Между сосудом и огнеупорной кладкой оставляют зазор для компенсации расширения материалов и обеспечения свободной циркуляции воздуха.

Для компенсации линейного расширения металла реторту устанавливают на подвижные опоры или подвешивают за фланец в шахтной конструкции печи. Стенки сосуда при нагреве до +900℃ могут удлиняться на несколько сантиметров, поэтому жесткая фиксация в двух точках приведет к необратимому изгибу корпуса. Специальные направляющие ролики удерживают емкость в вертикальном положении и позволяют ей свободно перемещаться вниз по мере роста температуры.

Расчет зазоров между сосудом и футеровкой исключает заклинивание оборудования и предотвращает разрушение керамических нагревателей. Применение жаропрочных сплавов с низким коэффициентом расширения дополнительно повышает стабильность геометрических размеров всей установки.

Внутренние ребра жесткости и кольца усиления наваривают на корпус для предотвращения потери устойчивости под действием веса и массы загруженных деталей. Когда реторта работает в вакуумном режиме, на нее действуют колоссальные сжимающие нагрузки со стороны атмосферного давления, и это требует высокой прочности материала. Программный контроллер ограничивает скорость нагрева до 5℃ в минуту, чтобы тепловые напряжения в толстых стенках распределялись плавно и без рывков.

Свечи дожига устанавливают на выходе из газовой магистрали для безопасного уничтожения горючих и токсичных компонентов отработанной технологической атмосферы. При проведении процессов газовой цементации или азотирования в среду добавляют аммиак или метан, которые нельзя выбрасывать в помещение цеха или атмосферу. Специальный электрический запальник или газовая горелка поддерживает постоянное пламя в зоне выброса, и оно полностью сжигает остатки углеводородов.

Такой подход превращает опасные соединения в безвредный водяной пар и углекислый газ, что обеспечивает соблюдение строгих экологических норм. Мощный вентилятор вытяжки захватывает продукты горения и направляет их в общую заводскую систему вентиляции через систему очистки.

Датчики контроля пламени следят за работой свечи в режиме реального времени и мгновенно блокируют подачу газов в печь при внезапном затухании факела. Для исключения проскока огня внутрь реторты в трубопровод встраивают жидкостные или сетчатые огнепреградители, которые гасят волну горения. Корпус дожигателя изготавливают из коррозионностойкой стали и снабжают теплоизоляцией для защиты окружающего оборудования от перегрева.

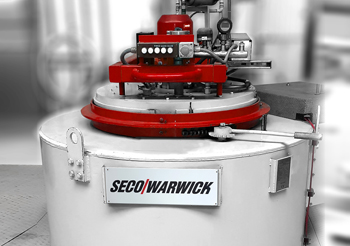

Вертикальные реторты шахтного типа подходят для обработки длинномерных валов, прутков и массивных заготовок, которые загружают в печь с помощью цехового крана. Такая ориентация сосуда исключает прогиб деталей под собственным весом при высоких температурах и обеспечивает равномерное распределение защитной атмосферы. Фланец и крышку располагают в верхней части стационарного оборудования, что упрощает доступ к уплотнениям и механизмам герметизации.

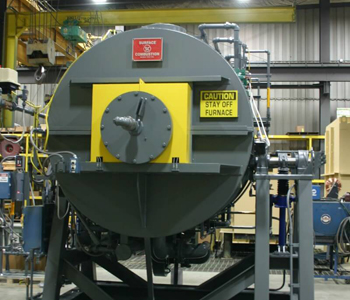

Горизонтальные модели чаще применяют в составе автоматических линий, где заготовки перемещаются на поддонах с помощью манипуляторов или толкателей. Подобная компоновка позволяет легко встраивать печь в конвейерную цепь и сокращает время на выполнение вспомогательных операций по загрузке.

В горизонтальных камерах легче организовать многозонный нагрев и создать направленное движение газового потока вдоль всей длины обрабатываемой партии деталей. Загрузочные окна снабжают шлюзовыми камерами, и они позволяют менять садку без полной остановки и охлаждения основной реторты. Вертикальные установки занимают меньше площади на полу цеха, но требуют большой высоты помещения для работы грузоподъемных механизмов.

Системы сброса давления включают механические предохранительные клапаны и разрывные мембраны, которые срабатывают при превышении установленного порога в 1,5–2 бар. Это оборудование необходимо для защиты тонкостенной реторты от разрыва, если при нагреве газ расширяется слишком быстро или происходит сбой в подаче азота. Клапан мгновенно открывается и выпускает излишки среды в безопасную зону, предотвращая деформацию фланцев и разрушение нагревателей.

Устройство монтируют в верхней части корпуса или на крышке печи, где риск засорения канала продуктами распада масла минимален. Такие узлы имеют простую конструкцию и не зависят от наличия электропитания, что гарантирует их надежность в любых нештатных ситуациях.

Разрывные мембраны изготавливают из тонкой никелевой или алюминиевой фольги, и они разрушаются при строго определенном усилии для обеспечения точности срабатывания. После каждого использования поврежденный элемент подлежит обязательной замене на новый образец из той же партии с аналогичными характеристиками.

Азотный затвор создает дополнительный барьер в зоне уплотнения крышки для исключения даже малейшей диффузии кислорода внутрь рабочей реторты. Инертный газ подают под небольшим избыточным давлением в зазор между двумя контурами прокладок, и он эффективно вытесняет наружный воздух.

Такой подход гарантирует чистоту атмосферы при проведении процессов светлого отжига, когда наличие 0,05% кислорода вызывает потемнение поверхности металла. Азот также охлаждает зону контакта и защищает эластомеры от перегрева, который может возникнуть при передаче тепла от массивного фланца. Постоянный приток свежего газа предотвращает попадание паров масла на уплотнительные поверхности, а это исключает их прилипание и преждевременный износ.

Система управления контролирует расход азота через ротаметры и поддерживает стабильный напор в течение всего многодневного цикла термической обработки. Если давление в магистрали упадет, автоматика выдаст предупреждение для оператора, чтобы предотвратить порчу ответственных деталей из титана или нержавеющей стали. Затвор работает автономно от основной системы подачи газов, что повышает общую надежность герметизации стационарного оборудования.

Загрузочные корзины, этажерки и подвески производят из литых жаропрочных сплавов марок 35Х18Н24С2Л или 40Х24Н12СЛ, которые не деформируются при температуре +1000℃. Оснастка должна выдерживать огромный вес садки и при этом сохранять легкость для удобного перемещения с помощью манипуляторов. Конструкцию делают ажурной с большим количеством отверстий, чтобы защитная атмосфера могла свободно омывать каждую деталь со всех сторон.

Точный подбор состава металла исключает его реакцию с заготовками и предотвращает приваривание изделий к опорам во время длительной выдержки. Поверхность корзин подвергают дробеструйной обработке для удаления заусенцев и окалины, которые могут испортить внешний вид готовой продукции.

В некоторых случаях применяют графитовые подставки или керамические вставки, которые обладают абсолютной инертностью и не поглощают технологические газы. Эти материалы выдерживают экстремальный нагрев и не имеют эффекта термической усталости, поэтому срок их службы превышает возможности стальных аналогов. Оснастку проектируют с учетом расширения, что гарантирует свободное извлечение заготовок из реторты после завершения процесса охлаждения.

Нагарообразование возникает при распаде углеводородов во время газовой цементации, поэтому стенки реторты регулярно очищают методом выжигания в воздушной среде. В пустую разогретую камеру подают небольшое количество воздуха, который вступает в реакцию с отложениями сажи и превращает их в углекислый газ. Этот процесс проводят после каждых 5–10 рабочих циклов для поддержания высокой теплопроводности стенок и чистоты атмосферы в последующих плавках. Слой нагара работает как изолятор, и он замедляет нагрев садки, что ведет к росту потребления электроэнергии и нарушению графиков термообработки. Очистка поверхностей восстанавливает отражательную способность металла и обеспечивает равномерность температурного поля внутри сосуда.

Для снижения интенсивности появления отложений в реторту подают газы строго определенной чистоты и используют специальные добавки, которые замедляют распад метана на стенках. Поверхность сосуда полируют до зеркального блеска, потому что на гладком металле сажа накапливается значительно медленнее, чем на грубой шероховатой основе. Автоматика контролирует углеродный потенциал среды и не допускает его превышения выше предельных значений, которые вызывают образование свободной сажи.
