Транспортеры

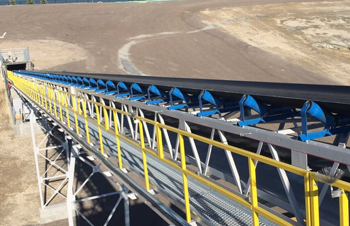

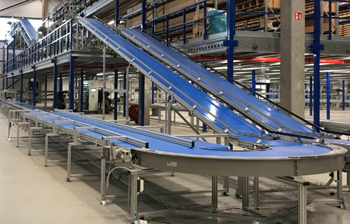

Промышленные транспортеры проектируют для перемещения материалов на дистанции от 100 м до нескольких километров, когда обычные цеховые установки ограничены пределами одного здания. Эти системы часто связывают между собой карьеры, портовые терминалы или удаленные друг от друга заводские корпуса.

Из-за большой протяженности конструкции используют усиленные фермы из стального швеллера, которые устанавливают на мощные бетонные опоры через каждые 6–12 м. Скорость движения ленты в таких магистралях достигает 5 м/с, потому что высокая производительность исключает заторы на перевалочных пунктах. Основное внимание уделяют прочности тягового органа и мощности приводных станций, которые включают несколько двигателей общей мощностью свыше 250 кВт.

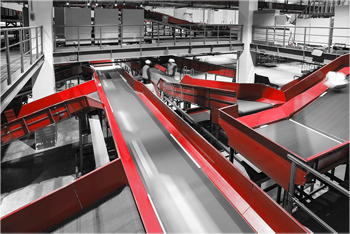

Транспортеры часто преодолевают сложные рельефы местности и имеют значительные перепады высот до 30–50м. Для обеспечения стабильной работы на таких дистанциях монтируют промежуточные станции натяжения и контроля, которые предотвращают провисание полотна. В отличие от конвейеров транспортерные линии не предполагают проведение ручных операций или сборку деталей в процессе движения. Основная задача оборудования состоит в непрерывной доставке огромных объемов шихты, угля или руды к месту дальнейшей переработки.

Для сверхдлинных дистанций используют резинотросовые ленты, потому что они обладают минимальным относительным удлинением под нагрузкой. Внутри каучукового полотна располагают стальные оцинкованные тросы диаметром от 3 до 10 мм, которые принимают на себя все тяговое усилие системы.

Подобная структура позволяет передавать разрывную силу до 5000 Н/мм и выше, что необходимо для перемещения 1000 т груза в час. Стальной корд не растягивается в процессе эксплуатации, из-за чего длину хода натяжной станции существенно сокращают. Поверхность резины снабжают защитными обкладками толщиной до 20 мм, которые противостоят абразивному износу и ударам крупных кусков породы.

Соединение краев выполняют методом горячей вулканизации со ступенчатой разделкой слоев, чтобы прочность стыка составляла не менее 90% от целого полотна. Если транспортер работает в условиях сурового климата, выбирают морозостойкие составы резины, которые сохраняют гибкость при температуре до -60℃. Для защиты от продольных порезов внутрь обкладки иногда закладывают дополнительные слои из арамидного волокна или стальной поперечной сетки.

Для выгрузки материалов в любой точке трассы на транспортер устанавливают разгрузочные тележки или плужковые сбрасыватели. Тележка движется по собственным рельсам вдоль рамы и имеет систему обводных барабанов, которые поднимают ленту вверх и направляют поток в разгрузочный ворон. Это позволяет распределять шихту или песок по разным бункерам склада без остановки основного привода линии.

Управление перемещением тележки выполняют дистанционно, а фиксацию в нужном месте обеспечивают мощные электромагнитные тормоза. Подобная мобильность превращает одну длинную магистраль в гибкую распределительную систему для обслуживания целых складских комплексов. Механизм снабжают очистными скребками, которые удаляют остатки пыли с ленты перед ее возвратом на роликоопоры.

Плужковые сбрасыватели используют на участках с невысокой скоростью движения для бокового отвода материала в желоба. Устройство представляет собой стальной лемех с резиновой накладкой, который опускают на поверхность ленты под углом к оси движения. Когда груз сталкивается с преградой, он плавно соскальзывает в сторону, при этом лента остается в горизонтальном положении.

Натяжная станция башенного типа необходима для поддержания постоянного усилия в ленте длиной более 500 м, когда стандартные винтовые устройства не справляются. Механизм включает вертикальную шахту, внутри которой на направляющих перемещается тяжелая стальная каретка с бетонными блоками-грузами. Каретка через систему обводных роликов соединена с натяжным барабаном транспортера, обеспечивая автоматическую компенсацию температурного расширения и упругой деформации резины.

Такая схема гарантирует стабильное сцепление полотна с приводным барабаном при любых колебаниях нагрузки и пусковых моментах. Постоянная величина натяжения исключает проскальзывание ленты, которое вызывает перегрев и быстрое разрушение приводной станции.

Высоту башни рассчитывают исходя из возможного удлинения ленты на 1.5–2% от ее общей протяженности, что для километровых трасс составляет десятки метров. В нижней части шахты устанавливают демпферы, которые гасят энергию падения грузов в случае внезапного обрыва каната или полотна. Электронные датчики положения каретки сигнализируют о необходимости проведения переклейки стыка, когда запас хода станции подходит к концу.

Датчики продольного пореза устанавливают в зонах загрузки транспортера, потому что именно здесь велик риск протыкания ленты острым куском металла или арматуры. Если инородный предмет застревает в воронке и начинает резать полотно вдоль, устройство мгновенно фиксирует изменение давления или разрыв контрольного провода.

Автоматика отключает питание приводов в течение долей секунды, чтобы предотвратить разделение километровой ленты на две части по всей длине. Это спасает предприятие от колоссальных убытков, связанных с заменой дорогостоящего тягового органа и длительным простоем всего производства. Часто используют индуктивные петли, которые встраивают в структуру резины еще на этапе изготовления ленты на заводе.

Второй тип защиты основан на использовании тросовых датчиков под лентой, которые срабатывают при провисании разорванного участка или падении материала на землю. Электронный блок управления постоянно сканирует сигналы от всех сенсоров и выводит информацию о месте аварии на монитор в диспетчерской. Система также блокирует работу подающих конвейеров, чтобы избежать заваливания места пореза новой партией сырья.

Система плавного пуска для длинных транспортеров использует высоковольтные частотные преобразователи или гидромуфты для постепенного наращивания крутящего момента на валах. Это необходимо для устранения волн натяжения в ленте, которые возникают при резком старте и могут привести к обрыву стыков или срыву редукторов с опор.

Электроника синхронизирует работу нескольких двигателей, которые располагают на головной и хвостовой станциях для равномерного распределения усилий по трассе. Плавный разгон в течение 60–120 секунд позволяет системе преодолеть инерцию многотонной массы материала без рывков и пробуксовок. Такой подход снижает пусковые токи в заводской сети и защищает изоляцию обмоток моторов от преждевременного старения.

Для управления мощными приводами свыше 500кВт часто применяют жидкостные реостаты или цифровые контроллеры с функцией распределения нагрузки между агрегатами. Программное обеспечение выравнивает моменты на валах с точностью до 1%, предотвращая перегрузку отдельных двигателей и редукторов. Если один из моторов начинает работать в режиме торможения, автоматика корректирует параметры тока для восстановления баланса сил.

Пластинчатые транспортеры состоят из стальных лотков-пластин, которые закрепляют на двух мощных тяговых цепях с роликами. Такую конструкцию выбирают для перемещения горячего литья, скрапа и крупногабаритных отходов штамповки, которые имеют температуру до +600℃ и выше. Металлическое полотно не боится прожогов и порезов, сохраняя геометрию под воздействием острых кромок тяжелых заготовок.

Пластины изготавливают из износостойкой марганцовистой стали, которая упрочняется в процессе работы под ударами материала. Между соседними элементами предусматривают нахлест, и он исключает просыпание мелких фракций окалины или стружки на направляющие пути и приводы. Это делает оборудование идеальным для работы в кузнечных и литейных цехах металлургических заводов.

Тяговые цепи проходят через закрытые ванны со смазкой или снабжаются автоматическими лубрикаторами для снижения трения в шарнирах. Приводные звездочки имеют закаленные зубья, которые выдерживают работу в условиях сильного запыления и жара от печей. Пластинчатые системы позволяют перемещать грузы под углом до 45℃ без соскальзывания благодаря приваренным к лоткам поперечным ребрам-скребкам.

Мощность привода наклонного транспортера рассчитывают как сумму усилий на преодоление сил трения и подъем веса материала против силы тяжести. Основную долю энергии на участках с уклоном свыше 10℃ потребляет именно вертикальное перемещение груза, что требует установки двигателей с высоким пусковым моментом. Инженеры используют специальные формулы с учетом коэффициента сопротивления качению роликов и парусности ленты на открытых участках.

Для предотвращения самопроизвольного скатывания груженого полотна в обратном направлении при остановке обязательно устанавливают электромагнитные тормоза. На валах редукторов монтируют механические стопоры обратного хода, которые блокируют вращение физически при отключении электричества.

При расчете закладывают запас мощности не менее 20% для обеспечения надежного пуска системы при низких температурах, когда смазка в подшипниках густеет. На длинных наклонных трассах применяют многодвигательные приводы, которые позволяют распределить нагрузку на несколько приводных барабанов. Если транспортер работает в режиме спуска материала с большой высоты, двигатели переводят в генераторный режим для торможения.

Автоматические центрирующие опоры устанавливают вдоль всей трассы для корректировки положения ленты при ее боковом смещении. Устройство представляет собой поворотную раму с набором роликов, которая вращается на центральном вертикальном шарнире под действием силы трения.

Когда лента уходит в сторону, она начинает сильнее давить на один край опоры, вызывая ее поворот на небольшой угол относительно оси движения. Возникающая при этом реактивная сила плавно возвращает полотно в центральное положение, предотвращая трение кромок о стальные фермы транспортера. Такая саморегуляция происходит мгновенно и не требует вмешательства персонала или использования электрических датчиков.

Для магистральных линий большой протяженности применяют активные системы с гидравлическими или электрическими актуаторами. Специальные сенсоры постоянно следят за положением края ленты и передают сигнал на контроллер при отклонении более чем на 30 мм. Контроллер дает команду на поворот центрирующей станции, обеспечивая принудительное выравнивание хода на самых ответственных участках трассы.

Для предотвращения заторов зоны пересыпки материала между двумя транспортерами оснащают футерованными воронками и датчиками завала. Внутренние стенки желобов покрывают плитами из сверхвысокомолекулярного полиэтилена или керамики, которые имеют минимальный коэффициент трения и высокую износостойкость. Это исключает налипание влажного песка, глины или мелкой руды, обеспечивая свободное скольжение потока даже при отрицательных температурах.

Геометрию воронки рассчитывают так, чтобы материал падал в центр принимающей ленты по направлению ее движения, что снижает пыление и износ обкладки. Для разрушения сводов внутри емкостей устанавливают пневматические пушки или вибраторы, которые автоматически срабатывают по сигналу контроллера.

Датчики завала монтируют в верхней части воронки, и они мгновенно останавливают подающую линию при возникновении пробки в желобе. Это предотвращает перегрузку лент и защищает приводные барабаны от заклинивания, которое может привести к пожару или обрыву каната. Для контроля за состоянием потока используют микроволновые или ультразвуковые сенсоры, которые стабильно работают сквозь плотное облако пыли.

Для мгновенного обнаружения обрыва ленты на длинных трассах используют датчики контроля скорости на неприводных барабанах и системы бесконтактного мониторинга. Электронный блок сравнивает обороты приводного вала и натяжного барабана в хвостовой части, которые находятся на расстоянии нескольких километров друг от друга.

При разрыве полотна ведомый барабан мгновенно останавливается, а автоматика отключает питание двигателей до того, как лента успеет собраться в кучу в приямке. Это минимизирует повреждения конструкции и облегчает последующее проведение ремонта и стыковки краев. Передача данных осуществляется по оптоволоконным кабелям или радиоканалам, которые устойчивы к электромагнитным помехам.

Дополнительно вдоль всей трассы монтируют видеокамеры с функцией интеллектуального анализа изображения, которые фиксируют сход или повреждение полотна. Программное обеспечение распознает нештатные ситуации и подает сигнал тревоги на пульт диспетчера в реальном времени. В местах с высоким риском обрыва устанавливают механические ловители, которые зажимают ленту на раме при потере натяжения.
