Изготовление из оцинковки

При производстве изделий из оцинковки инженеры стараются отдавать предпочтение технологиям, исключающим сильный нагрев металла, так как высокая температура разрушает цинк. Наиболее эффективными методами считаются использование вытяжных заклепок, болтовых соединений и технология пуклевания (клинч-соединения).

Пуклевание позволяет соединять листы методом холодной деформации, при котором один слой металла вдавливается в другой, образуя прочный замок без повреждения покрытия. Широко применяется и фальцевое соединение, особенно при изготовлении воздуховодов и элементов кровли. Если требуется высокая герметичность, используют специализированные герметики или пайку низкотемпературными припоями.

Эти методы гарантируют сохранение антикоррозийных свойств по всей площади изделия, что значительно увеличивает срок службы металлоконструкции по сравнению со сварными аналогами.

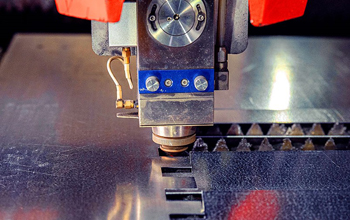

В процессе лазерной или плазменной резки защитный слой цинка выгорает на торцах заготовки, обнажая стальную основу. Это создает потенциальные очаги коррозии. Для восстановления защиты применяют метод холодного цинкования.

Сразу после раскроя и удаления заусенцев кромки обрабатывают специальными составами с содержанием порошкового цинка более 90–95%. Такие краски и спреи создают на торце электрохимический барьер, сопоставимый по эффективности с заводским покрытием. Важно очистить поверхность от нагара перед нанесением состава для обеспечения адгезии.

В ряде случаев, если деталь будет эксплуатироваться в условиях умеренной влажности, работает эффект катодной защиты: цинк с соседних участков «подтягивается» к голому металлу, замедляя его окисление. Но для ответственных уличных конструкций дополнительная обработка кромок обязательна.

Комбинированное покрытие, называемое дуплексной системой, обеспечивает долговечность и эстетическую привлекательность деталей. Цинк служит надежной базой, предотвращающей подслойную коррозию в случае повреждения краски, а порошковый слой защищает его от окисления и воздействия агрессивных атмосферных факторов.

Исследования показывают, что период службы такой системы в 2–2,5 раза выше суммы сроков эксплуатации обоих покрытий. Это связано с синергетическим эффектом: краска замедляет расход цинка, а цинк блокирует рост ржавчины под лакокрасочным слоем.

Для качественного изготовления деталей по такой схеме требуется тщательная подготовка поверхности: обезжиривание и иногда легкая пескоструйная обработка для улучшения адгезии. Это идеальное решение для элементов городской инфраструктуры, фасадных подсистем и запчастей спецтехники.

Сварка деталей из оцинковки сопряжена с серьезными технологическими и гигиеническими проблемами. Основная сложность - разница температур плавления металлов: цинк закипает при +906 градусах, а сталь плавится при +1500. Пары цинка проникают в сварочную ванну, вызывая пористость шва и склонность к образованию трещин. Кроме того, при сгорании цинка выделяются высокотоксичные аэрозоли, вызывающие «цинковую лихорадку» у персонала, что требует мощных систем местной вытяжки.

Для получения качественного соединения перед сваркой рекомендуется механически удалять цинк в зоне шва. При выполнении точечной сварки листов на станках ЧПУ применяются специальные режимы тока и медные электроды со вставками, препятствующими налипанию цинка.

После сварки зона стыка подлежит обязательной антикоррозийной обработке, так как защитный слой в этом месте полностью уничтожается.

«Белая ржавчина» - рыхлый налет гидроксида цинка, возникающий на поверхности деталей при хранении в условиях высокой влажности и плохой вентиляции. Этот дефект не только портит товарный вид, но и активно расходует защитный слой цинка, снижая ресурс изделия.

Для предотвращения этого явления готовые детали из оцинковки необходимо складировать в сухих помещениях, исключая образование конденсата при перепадах температур. Важно обеспечить циркуляцию воздуха между заготовками, используя деревянные или полимерные прокладки.

В процессе производства для дополнительной защиты может применяться пассивация: обработка листов растворами, создающими временную защитную пленку. Если налет все же появился, его следует удалить мягкой щеткой и обработать деталь ингибитором коррозии.

Правильная логистика и хранение гарантируют сохранение заводского качества поверхности до момента сборки.

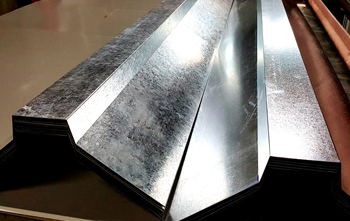

Штрипс - отличное сырье для массового производства мелких и средних деталей методами непрерывной штамповки и гибки. Благодаря рулонной подаче металла достигается высокая скорость работы прессов и минимальное количество отходов. Из оцинкованной ленты изготавливают крепежные уголки, перфорированные ленты, держатели кабельных трасс и мебельную фурнитуру.

Современное оборудование позволяет выполнять глубокую вытяжку оцинкованного штрипса, при которой защитный слой сохраняет сплошность. Важным условием успеха является использование качественной смазки, не вступающей в реакцию с цинком, и оснастки с полированной поверхностью.

Изготовление деталей из штрипса по индивидуальным чертежам позволяет существенно снизить себестоимость продукции за счет автоматизации всех этапов - от размотки до упаковки готовых изделий.

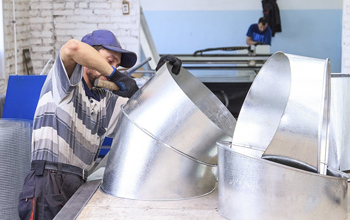

Производство отводов, тройников, переходов и ниппелей из оцинковки регулируется жесткими стандартами герметичности и аэродинамики. Главное требование - отсутствие повреждений цинкового слоя в местах формирования замков и фальцев. На внутренней поверхности деталей не должно быть острых заусенцев и наплывов, способствующих накоплению пыли и шуму при движении воздуха. Все соединения должны быть плотными; для систем высокого давления часто применяются дополнительные уплотнительные прокладки из EPDM-резины.

При изготовлении прямоугольных фасонных частей на станках ЧПУ соблюдается строгая параллельность фланцев для исключения перекосов при монтаже магистрали. Качественно изготовленные элементы вентиляции из оцинкованной стали обладают низким весом, высокой жесткостью и способны работать в условиях постоянной влажности без потери прочностных характеристик в течение десятилетий.

Можно, но толщина защитного слоя будет иметь решающее значение. Слишком толстый слой цинка (свыше 30–40 микрон) при интенсивной деформации может проявлять хрупкость и склонность к шелушению на малых радиусах. Это связано с тем, что твердые интерметаллические слои внутри покрытия плохо переносят растяжение.

Для деталей, требующих глубокой вытяжки, выбирают сталь с умеренным слоем цинка и повышенной пластичностью базового металла (например, марки DX53D или DX54D). Профессиональные технологи учитывают, что цинк может налипать на рабочие кромки штампов, что требует регулярной очистки инструмента.

Правильный подбор усилия пресса и использование специализированных масел позволяют изготавливать сложные детали из оцинковки с сохранением зеркальной гладкости и равномерности защитного барьера по всей площади заготовки.

Уникальность оцинкованных деталей в наличии двойного типа защиты: барьерного и электрохимического (катодного). Цинк выступает в роли «жертвенного» анода по отношению к стали. В случае возникновения царапины или при наличии незащищенного торца после резки в присутствии влаги образуется гальваническая пара. Цинк начинает окисляться первым, генерируя поток электронов, который подавляет реакцию окисления железа.

Таким образом, небольшие повреждения покрытия буквально «залечиваются» и сталь не ржавеет даже при непосредственном контакте со средой. Этот эффект позволяет деталям из оцинковки сохранять прочность в местах сверления отверстий и механических повреждений, возникающих при монтаже.

Понимание этого физического процесса позволяет инженерам уверенно применять оцинкованную сталь в самых ответственных узлах, где невозможно обеспечить идеальную сохранность лакокрасочного слоя на всех этапах сборки.

Это во многом определяется климатом. Долговечность оцинкованного изделия напрямую зависит от скорости коррозии цинка, которая варьируется в зависимости от состава атмосферы. В сухом сельском климате скорость потери цинка составляет менее 0,5 микрона в год, что при стандартном покрытии в 20 микрон обеспечивает защиту на 40 и более лет. В приморских районах с соленым туманом или в промышленных зонах с высоким содержанием диоксида серы скорость износа слоя возрастает до 2–5 микрон в год.

При проектировании деталей для специфических условий инженеры выбирают класс покрытия по ГОСТ (например, повышенный класс 450 или 600). Также учитывается возможность образования застойных зон, где скапливается влага, что ускоряет коррозию.

Правильный расчет толщины цинка на этапе заказа изготовления деталей позволяет гарантировать надежную работу механизмов и конструкций в течение заданного межремонтного периода без риска структурного разрушения металла.
