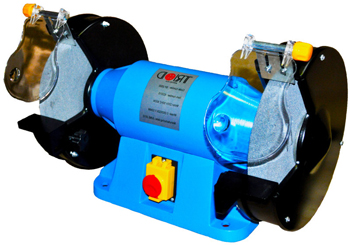

Обдирочно-шлифовальные станки

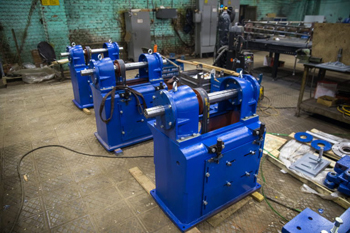

Электродвигатели таких машин обладают повышенным крутящим моментом, потому что процесс снятия литников и облоя требует значительных физических усилий. Мощность привода для тяжелых промышленных моделей составляет от 15 до 45 кВт, так как абразивный инструмент должен сохранять стабильную скорость под высоким давлением. Если двигатель будет слишком слабым, обороты круга упадут при контакте с металлом, и данный факт приведет к перегреву связки и быстрому износу инструмента.

Крутящий момент передают через многоручьевые клиноременные передачи, которые защищают вал мотора от ударных нагрузок при обработке неровных заготовок. Конструкция станка предусматривает использование усиленных обмоток, которые выдерживают длительные циклы работы без принудительных остановок для охлаждения.

Стабильность частоты вращения гарантирует равномерный съем материала и исключает появление дефектов на поверхности заготовки. Приводные узлы оснащают системами плавного пуска, чтобы огромная инерция тяжелых кругов не вызывала перегрузку электрической сети цеха при включении. Вентиляция двигателя обеспечивает эффективный отвод тепла при работе на максимальных нагрузках в условиях сильной запыленности. Выбор конкретной мощности зависит от типа обрабатываемого сплава и объема удаляемого припуска за один рабочий ход.

Для черновых операций применяют крупнозернистые абразивные инструменты на бакелитовой связке, которая обладает высокой прочностью на разрыв и эластичностью. В качестве основного материала используют электрокорунд или карбид кремния с размером зерна от 800 до 2000 мкм для обеспечения максимальной производительности. Бакелитовая основа позволяет кругу работать на скоростях до 80 м/с без риска разрушения корпуса от действия мощных центробежных сил.

Подобные инструменты эффективно удаляют дефекты литья и наплывы металла, потому что они имеют открытую структуру пор для выноса крупной стружки. При обработке закаленных сталей выбирают круги с добавлением циркониевого корунда, который имеет высокую прочность граней и долго сохраняет остроту.

Инструменты для обдирки имеют значительную ширину и диаметр до 600-900 мм, что позволяет обрабатывать большие плоскости за минимальное время. Пористая структура абразива способствует интенсивному самоочищению поверхности и предотвращает засаливание пор частицами шлама. Перед установкой каждый круг проходит обязательные испытания на механическую прочность при вращении со скоростью, которая превышает рабочую на 50%. Для предотвращения разлета осколков при случайном повреждении камня на боковых поверхностях часто устанавливают армирующую сетку из стекловолокна.

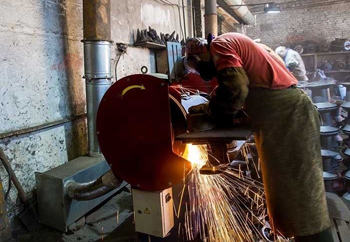

Защитная система включает стальные кожухи и водяные завесы, которые перехватывают поток раскаленных частиц металла. Внутренние поверхности ловушек облицовывают износостойкими материалами для защиты металла от абразивного воздействия высокоскоростных искр.

Поток воздуха от вращающегося круга направляет продукты обработки в специальный приемный бункер, где происходит их первичное охлаждение. В нижней части кожуха располагают емкость с водой или мокрый циклон, который мгновенно гасит искры и предотвращает возгорание пыли. Подобная конструкция обеспечивает пожарную безопасность цеха и защищает соседнее оборудование от термического повреждения и коррозии.

Для повышения эффективности искрогашения применяют регулируемые козырьки, которые устанавливают с минимальным зазором относительно поверхности абразивного круга. По мере износа инструмента положение этих элементов корректируют, чтобы поток шлама не выходил за пределы закрытой зоны. Систему аспирации снабжают датчиками температуры, которые блокируют подачу воздуха при обнаружении признаков тления внутри воздуховодов.

Маятниковые станки оснащают подвесным рабочим органом, который имеет возможность свободного перемещения в нескольких плоскостях относительно неподвижной заготовки. Подобная конструкция позволяет обрабатывать крупногабаритные отливки и поковки, которые сложно закрепить на стандартном рабочем столе.

Шлифовальная бабка подвешивается на системе рычагов с противовесами, что снижает физическую нагрузку на механизмы при маневрировании. Инструмент перемещают вдоль поверхности детали по сложной траектории для удаления дефектов в труднодоступных местах и на криволинейных участках. Высокая мобильность узла обеспечивает быструю зачистку швов и наплывов на массивных металлоконструкциях весом в несколько тонн.

Для фиксации положения маятника в пространстве применяют пневматические или гидравлические тормоза, которые срабатывают при нажатии кнопки на рукоятке управления. Жесткость системы рычагов предотвращает возникновение паразитных колебаний и гарантирует точность ведения круга по заданной линии. Маятниковые узлы часто снабжают телескопическими штангами для увеличения радиуса действия оборудования без перемещения основания.

Шпиндельные узлы обдирочных машин работают в условиях экстремальной концентрации абразивной пыли, поэтому их оснащают многоступенчатыми системами защиты. Основным барьером служат лабиринтные уплотнения, которые создают сложный путь для проникновения мелких частиц внутрь корпуса.

Дополнительно в полость между уплотнениями подают очищенный сжатый воздух под небольшим избыточным давлением. Это создает воздушный занавес, который эффективно выдувает пыль и пары влаги из зоны расположения прецизионных подшипников. Технология исключает попадание твердых включений в смазку и предотвращает преждевременный износ дорожек качения и тел качения.

Корпуса подшипников снабжают пресс-масленками для регулярной подачи свежего смазочного материала, который вытесняет загрязнения через зазоры наружу. Использование специальных высокотемпературных смазок во время силового шлифования обеспечивает стабильную работу узла при нагреве шпинделя до 70-80℃. Внешние защитные крышки изготавливают с минимальными допусками и снабжают войлочными или резиновыми кольцами для финишной герметизации.

Подручники — массивные стальные или чугунные площадки, которые служат опорой для заготовки или инструмента при ручной обработке. Поверхность подручника должна иметь высокую плоскостность и твердость для сопротивления истиранию при постоянном перемещении тяжелых деталей.

Механизм крепления позволяет регулировать положение площадки по двум осям для установки оптимального зазора между краем опоры и поверхностью абразивного круга. Согласно правилам техники безопасности это расстояние не должно превышать 3 мм, чтобы исключить риск затягивания детали в зазор. Жесткая фиксация узла мощными болтами предотвращает его смещение под действием вибрации и сил резания в процессе работы.

Верхнюю плоскость подручника часто оснащают сменными накладками из закаленной стали, которые можно легко заменить при появлении выработки. На некоторых моделях предусматривают специальные пазы для установки направляющих линеек или угловых упоров для точного шлифования фасок. Конструкция опоры должна выдерживать значительные ударные нагрузки, которые возникают при контакте круга с грубыми выступами литья.

Тяжелые абразивные круги большого диаметра имеют естественную неоднородность плотности, которая вызывает сильные вибрации на рабочих оборотах. Динамическая балансировка позволяет совместить ось вращения с центром масс инструмента для устранения радиального биения и осевого биения.

Для этого применяют специальные фланцы с кольцевыми пазами, в которых размещают подвижные сухари-балансиры из тяжелых сплавов. Процедуру проводят на балансировочных стендах с использованием электронных датчиков вибрации, которые указывают точное место и величину дисбаланса. Отсутствие колебаний шпинделя сохраняет ресурс подшипников и обеспечивает получение поверхности без следов дробления и волнистости.

Несбалансированный круг создает огромные центробежные нагрузки, которые могут привести к разрушению станины станка или разрыву самого абразивного камня. Балансировку повторяют после каждой правки инструмента или при обнаружении повышенного уровня шума во время работы. Правильное распределение массы инструмента позволяет увеличивать скорость резания без риска возникновения резонансных явлений в узлах оборудования.

Приводы подачи стола на обдирочных станках проектируют для работы с тяжелыми заготовками и большими силами сопротивления резанию. Перемещение суппорта осуществляют с помощью мощных гидравлических цилиндров или шарико-винтовых пар с усиленными гайками. Система управления позволяет изменять скорость подачи в диапазоне от 0,1 до 20 м/мин для подбора оптимального режима съема металла.

Гидравлическая схема обеспечивает высокую плавность хода и эффективно гасит удары, которые возникают при столкновении абразива с крупными дефектами литья. Автоматика контролирует нагрузку на шпинделе и замедляет движение стола при превышении заданного значения тока в обмотках двигателя.

Направляющие стола имеют широкое сечение и проходят прецизионную шлифовку для минимизации трения под нагрузкой в несколько тонн. Для защиты от задиров на поверхности трения наносят антифрикционные полимерные покрытия, которые сохраняют работоспособность при дефиците смазки. Упоры и концевые выключатели ограничивают ход стола, что предотвращает поломку инструмента при выходе из зоны обработки.

Станки для обработки отливок отличаются сверхжесткой конструкцией и наличием специальных захватов для деталей сложной пространственной формы. Оборудование оснащают усиленными шпинделями, которые способны выдерживать значительные радиальные удары при снятии массивных прибылей и литников. Рабочая зона имеет увеличенные габариты и защищена бронированными экранами для локализации летящих осколков металла и абразива.

Для удаления пыли применяют вытяжные системы повышенной мощности, так как при зачистке чугуна образуется большое количество мелкодисперсного графита. Многие модели имеют встроенные кантователи, которые позволяют вращать тяжелую отливку для обработки со всех сторон без использования крана.

Системы освещения в таких машинах выполняют в защищенном исполнении, чтобы раскаленные искры не повреждали плафоны и не ухудшали видимость. Поверхности станины имеют крутые уклоны для естественного стока отработанной эмульсии и шлама в систему фильтрации. Для фиксации заготовок часто используют гидравлические прижимы сменного типа, которые подбирают под конкретную номенклатуру продукции.

Ленточные узлы используют в качестве альтернативы абразивным кругам, когда требуется обработать поверхности большой площади или детали сложной формы. Абразивная лента движется по системе роликов и имеет гибкую основу, которая позволяет ей плавно огибать выступы и впадины на металле. Это метод отличается меньшим нагревом зоны резания, потому что длина полотна обеспечивает эффективное охлаждение зерен во время движения по воздуху.

Контактное колесо, через которое лента прижимается к заготовке, может иметь различную твердость для регулировки агрессивности съема материала. Ленточная обдирка обеспечивает высокую плоскостность на длинных деталях за счет большой зоны контакта инструмента с обрабатываемой плоскостью.

Замена изношенного полотна происходит значительно быстрее, чем смена тяжелого шлифовального круга, и это сокращает простои оборудования. Системы натяжения ленты снабжают пневматическими цилиндрами, которые поддерживают постоянное усилие независимо от растяжения основы при нагреве. Датчики отслеживают положение кромки полотна и автоматически центрируют его на роликах. Ленточные станки работают тише традиционных машин и создают меньше вибраций.

В процессе работы диаметр абразивного круга постоянно уменьшается, что приводит к изменению его динамических характеристик и смещению центра масс. На современных обдирочных станках устанавливают системы активной балансировки, которые работают непосредственно во время вращения шпинделя под нагрузкой.

Датчики вибрации постоянно мониторят уровень колебаний и передают данные в контроллер, который управляет положением компенсаторов внутри фланца. Если дисбаланс превышает установленный предел, автоматика вносит коррективы без остановки производственного цикла. Это позволяет сохранять высокую чистоту поверхности и защищать подшипники от разрушительных вибраций на протяжении всего срока службы круга.

При отсутствии автоматических систем балансировку проводят вручную через каждые 15-20% износа по диаметру или при появлении характерного гула. Оператор снимает инструмент и проверяет его на статическом стенде, перемещая грузы до достижения равновесия во всех положениях. Неравномерное впитывание охлаждающей жидкости также может вызвать временный дисбаланс, поэтому после длительных остановок круг вращают вхолостую для удаления влаги.
