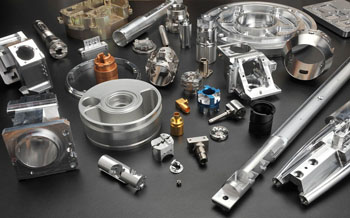

Металлообработка на станках с ЧПУ

Количество осей определяет степень свободы режущего инструмента относительно заготовки. В трехосевых станках фреза перемещается по линейным координатам X, Y и Z. Этого достаточно для простых деталей, но требует переустановки заготовки при необходимости обработки с разных сторон, что снижает точность из-за погрешностей базирования.

Пятиосевые обрабатывающие центры добавляют две вращательные оси, позволяя инструменту подходить к детали под любым углом. Главное преимущество заключается в возможности обработки сложных криволинейных поверхностей и глубоких поднутрений за один установ. Это важно для изготовления лопаток турбин, моноколес и пресс-форм со сложной геометрией.

Использование пяти осей не только повышает точность взаимного расположения отверстий и плоскостей, но и позволяет использовать более короткий и жесткий инструмент, что существенно улучшает качество поверхности металла.

Постпроцессор - связующее звено между программной средой CAM, где технолог проектирует траектории движения инструмента, и стойкой числового программного управления конкретного станка. Каждый производитель оборудования использует свою специфическую диалектику языка G-кодов. Постпроцессор переводит универсальные данные о перемещениях в уникальный набор команд, понятный конкретной модели станка с учетом его кинематики, ограничений по скоростям и набора вспомогательных функций.

Без корректно настроенного постпроцессора нельзя использовать возможности современного оборудования: автоматическую смену инструмента, включение систем охлаждения или использование измерительных зондов. Разработка и отладка постпроцессора - высококвалифицированная инженерная задача, гарантирующая, что станок выполнит заложенную программу без ошибок и риска столкновения рабочих органов.

Высокоскоростное фрезерование HSM основано на использовании малых глубин резания при экстремально высоких скоростях вращения шпинделя и подачах. Физика процесса заключается в том, что при очень быстром снятии стружки основная часть тепла не успевает уйти в деталь, а удаляется вместе с раскаленным металлом. Это минимизирует термические деформации заготовки, что особенно важно при изготовлении тонкостенных деталей из авиационных сплавов.

Метод HSM позволяет достигать высочайшей чистоты поверхности, сопоставимой со шлифованием, и значительно сокращает время производства. Для реализации технологии требуются прецизионные станки с высокой динамической жесткостью и специальный инструмент с износостойкими покрытиями. Заказчик получает деталь с минимальными внутренними напряжениями и идеальным товарным видом, что исключает необходимость в долгой ручной доводке и полировке.

Процесс подготовки станка к выпуску новой детали трудоемок, он требует высокой квалификации персонала. Наладка включает в себя установку и выверку приспособлений, подбор и измерение вылетов всех необходимых инструментов, а также загрузку и проверку управляющей программы в холостом режиме. На выполнение этих операций может уйти от нескольких часов до целой смены, независимо от того, нужно изготовить одну деталь или тысячу.

В серийном производстве эти затраты распределяются на все изделия, делая их дешевле. При штучном заказе вся стоимость работы инженера-программиста и наладчика ложится на единственное изделие. Заказчику выгодно объединять несколько мелких проектов в один или стремиться к унификации крепежных узлов, что позволяет предприятию использовать типовые наладки и предлагать более конкурентную цену за услуги обработки.

Стабильность размеров в партии изделий зависит от температурной компенсации и систем автоматического контроля инструмента. В процессе длительной работы узлы станка и шпиндель нагреваются, что вызывает микроскопические расширения металла и уход «нуля» станка.

Современные обрабатывающие центры оснащены датчиками температуры, которые автоматически вносят программные правки в координаты перемещений. Второй фактор - износ инструмента. Для его контроля применяют лазерные или контактные системы измерения, которые проверяют геометрию фрезы после каждого цикла или через заданное количество деталей. Если прибор фиксирует износ выше допустимого, система ЧПУ автоматически вводит коррекцию на радиус или заменяет инструмент на дублер из магазина.

Такой подход гарантирует, что первая и сотая детали в партии будут абсолютно идентичны, обеспечивая беспроблемную сборку сложных механизмов.

Трохоидальная стратегия подразумевает движение инструмента по сложной траектории, напоминающей спираль или петли, при большой глубине резания и малом шаге. Главное преимущество метода - поддержание постоянного угла контакта фрезы с металлом, что исключает резкие скачки нагрузки. Это позволяет обрабатывать закаленные стали и вязкие титановые сплавы на высоких скоростях без риска мгновенной поломки инструмента.

При трохоидальном фрезеровании задействуется вся длина режущей кромки, что обеспечивает равномерный износ и существенно продлевает срок службы дорогостоящих твердосплавных фрез. Для заказчика использование таких продвинутых стратегий выгодно сокращением сроков выполнения работ по сложным материалам и снижением себестоимости за счет экономии на расходных инструментах. Это особенно заметно при изготовлении глубоких пазов и карманов.

Использование измерительных головок, устанавливаемых непосредственно в шпиндель станка, превращает обрабатывающий центр в высокоточную измерительную машину. С помощью такого зонда станок может самостоятельно определить точное положение заготовки на столе, найти центры отверстий или измерить припуски перед началом чистового прохода. Это полностью исключает ошибки ручной привязки координат оператором и позволяет автоматически компенсировать погрешности установки.

В процессе обработки зонд может проводить промежуточный контроль критических размеров. Если обнаружится отклонение, система ЧПУ выдаст команду на дополнительный проход инструментом.

Применение таких систем незаменимо при доработке литых или кованых заготовок со сложной формой, где необходимо ювелирно вписать чистовой контур в имеющееся тело металла с минимальными отклонениями.

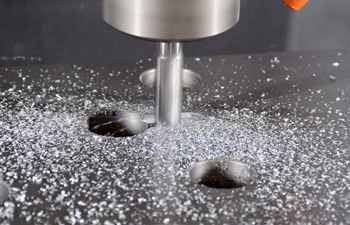

Подача смазочно-охлаждающей жидкости через внутренние каналы инструмента под давлением до 70-100 бар обязательна для качественного сверления глубоких отверстий. Жидкость не только эффективно охлаждает режущие кромки, предотвращая их пережог, но и принудительно вымывает стружку из зоны резания.

Без высокого давления стружка может забить каналы сверла, что приведет к его мгновенному заклиниванию и поломке, часто с порчей дорогостоящей детали. Кроме того, СОЖ под давлением создает гидродинамическую подушку, которая центрирует инструмент внутри отверстия, обеспечивая высокую прямолинейность и чистоту стенок.

Технология позволяет получать отверстия глубиной до 20-30 диаметров за один проход без промежуточных выводов сверла, что в несколько раз ускоряет производство гидравлических плит и валов.

Цифровой двойник - точная виртуальная копия реального оборудования, включая все его перемещения, зажимные приспособления и магазин инструментов. Перед тем как отправить программу на реальный станок, технолог проводит полную симуляцию обработки в специальном ПО. Компьютер проверяет траектории на предмет возможных столкновений шпинделя с тисками или патроном, а также контролирует выходы осей за пределы рабочих зон.

Симуляция позволяет увидеть «зарезы» - случайные повреждения целевой геометрии детали из-за ошибок в параметрах инструмента. Обнаружение таких проблем в виртуальной среде не стоит ничего, в то время как авария на реальном станке может привести к дорогостоящему ремонту шпинделя и длительному простою цеха.

Использование цифровых двойников - гарантия безопасности процесса. Оно позволяет запускать сложные программы даже в ночные смены без надзора оператора.

При создании чертежей для ЧПУ-фрезеровки важно помнить о физических характеристиках вращающегося инструмента. Главное ограничение - невозможность получения острых внутренних углов в горизонтальной плоскости, так как фреза всегда оставляет радиус, равный радиусу ее сечения. Конструкторам рекомендуется закладывать радиусы углов чуть больше, чем стандартные размеры фрез, чтобы инструмент мог плавно обходить угол без резких остановок и вибраций.

Следует также избегать глубоких и узких пазов, соотношение глубины к ширине которых превышает пять к одному, так как длинный инструмент подвержен сильным отжатиям и потере точности.

Понимание этих технологических нюансов на этапе проектирования позволяет создавать детали, которые изготавливаются быстрее, имеют более высокое качество поверхности и не требуют использования редкого и дорогого специального инструмента.

Системы автоматической смены паллет позволяют разделить во времени процесс механической обработки и вспомогательные операции по установке заготовок. Пока станок обрабатывает одну партию деталей внутри кабины, оператор закрепляет новые заготовки на дублирующем столе вне рабочей зоны.

После завершения цикла столы меняются местами за несколько секунд и станок немедленно приступает к следующей задаче. Это сводит время простоя оборудования к абсолютному минимуму, позволяя станку работать практически в непрерывном режиме. Применение паллетных систем особенно эффективно при изготовлении сложных деталей с длительным циклом обработки, где установка и выверка заготовки требует много времени.

Для заказчика это означает сокращение общих сроков выполнения крупных партий и более привлекательную цену за счет высокой операционной эффективности производства.

Жаропрочные сплавы на основе никеля и титана отличаются низкой теплопроводностью и высокой химической активностью к материалам инструмента. При резании выделяемое тепло концентрируется на самой кромке фрезы, вызывая ее быстрое размягчение и износ.

Обработка таких металлов на ЧПУ требует использования жестких станков с высоким крутящим моментом на низких оборотах и обязательного применения керамического или твердосплавного инструмента с многослойными защитными покрытиями. Технологи применяют специальные стратегии с малым углом контакта и обильное охлаждение под давлением.

Несмотря на то, что стоимость обработки таких сплавов значительно выше из-за низких скоростей и дорогого инструмента, станки с программным управлением позволяют стабильно получать прецизионные детали для аэрокосмической отрасли. Они обеспечивают полное соответствие жестким требованиям по микроструктуре и качеству поверхностного слоя.

Современные обрабатывающие центры при условии использования качественного инструмента и оптимальных режимов резания позволяют достигать шероховатости на уровне Ra 0,4 или даже Ra 0,2 микрона. Такой результат сопоставим с чистовым шлифованием или полированием.

Достижение подобных показателей требует высокой стабильности оборотов шпинделя, отсутствия люфтов в направляющих и использования стратегий чистового выглаживания с минимальными подачами. На токарных станках с ЧПУ применение специальных пластин с широкой зачистной кромкой позволяет получать зеркальные поверхности на цилиндрических участках.

Для заказчика возможность получения финишного качества поверхности непосредственно на станке становится огромным преимуществом, так как это исключает дополнительные технологические операции, снижает риск повреждения деталей при транспортировке между участками и сокращает общий цикл изготовления продукции.
