Бесцентрово-шлифовальные станки

Ведущий круг устанавливают на специальную поворотную головку, которая позволяет изменять его положение относительно горизонтальной оси шлифовального шпинделя. Узел оснащают механическим или гидравлическим приводом для точного позиционирования в вертикальной плоскости по шкале с нониусом.

Когда головку поворачивают на угол от 1 до 5 градусов, возникает осевая составляющая силы трения, и она заставляет заготовку совершать равномерное движение вдоль опорного ножа. Чем больше наклон бабки, тем выше скорость продольного перемещения детали через рабочую зону оборудования. Правильная настройка данного параметра исключает возникновение рывков и гарантирует стабильный съем металла по всей длине изделия.

Для фиксации выбранного положения применяют мощные винтовые зажимы или гидравлические стопоры, которые исключают самопроизвольное смещение бабки под нагрузкой. Жесткость крепления узла напрямую влияет на отсутствие вибраций и точность получения цилиндрической формы заготовки. В современных станках с числовым программным управлением наклон регулируют с помощью прецизионного сервопривода по команде из памяти контроллера.

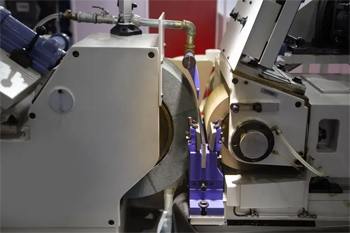

Опорный нож — узкая стальная полоса, на верхнюю грань которой наплавляют слой из сверхтвердого материала для сопротивления постоянному трению. Чаще всего производители выбирают вольфрамо-кобальтовые твердые сплавы группы ВК8 или ВК15, потому что они обладают исключительной износостойкостью. Поверхность ножа контактирует с вращающейся деталью под большим давлением, и любой износ опоры мгновенно портит геометрическую точность шлифования.

Для обработки изделий из алюминия или меди применяют накладки из технической керамики или полимерных композитов, которые исключают налипание мягкого металла на кромку. Использование качественных материалов для рабочей части ножа увеличивает межремонтный интервал оборудования в 3-4 раза.

Геометрия верхней кромки обычно имеет скос под углом 30-45 градусов в сторону ведущего круга для обеспечения надежной фиксации заготовки в трех точках. Толщину ножевой пластины подбирают исходя из диаметра обрабатываемой детали, чтобы она свободно проходила в зазоре между абразивными инструментами. Для предотвращения упругого прогиба под весом массивных валов корпус ножа изготавливают из термообработанной стали с высокой жесткостью.

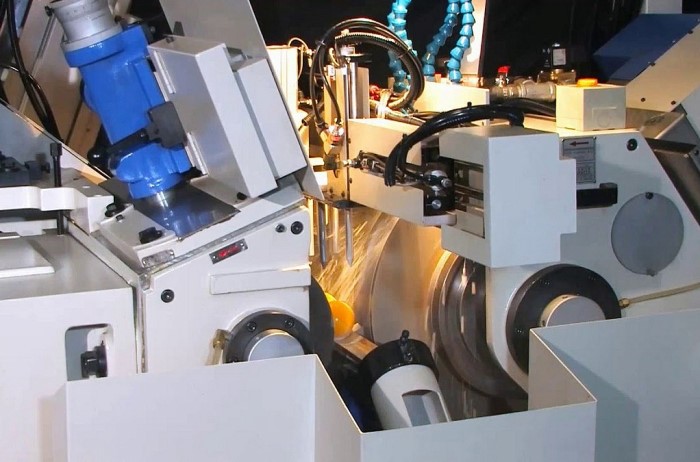

Устройства правки монтируют непосредственно на шлифовальной и ведущей бабках для восстановления правильной формы и режущей способности абразивных инструментов. Механизм включает в себя каретку с алмазным наконечником, которая совершает возвратно-поступательные движения вдоль образующей поверхности круга.

Привод каретки реализуют через шарико-винтовую пару, и она обеспечивает высокую плавность хода без рывков и мертвого хода. Автоматика контролирует величину врезания алмаза, и за один проход инструмент снимает слой абразива толщиной не более 0,02 мм. Обильная подача эмульсии в зону правки предотвращает перегрев дорогого кристалла и способствует эффективному вымыванию старой связки.

Для правки ведущих кругов часто применяют копировальные устройства, которые позволяют придавать инструменту сложный профиль для врезного шлифования. Специальный шаблон задает траекторию движения алмаза, и он в точности повторяет контуры будущей детали на поверхности резиновой или бакелитовой связки. В современных моделях траекторию правки рассчитывает программный модуль ЧПУ без использования физических копиров. Это позволяет вносить коррекцию в форму круга.

Шпиндель ведущего круга отличается от шлифовального узла способностью работать на низких оборотах при сохранении высокого крутящего момента. Частота вращения здесь обычно составляет от 10 до 200 об/мин, так как основная задача инструмента состоит в торможении и вращении заготовки.

Для передачи мощности применяют многоступенчатые редукторы или современные моментные двигатели с прямым приводом. Конструкция опор шпинделя предусматривает использование двухрядных роликовых подшипников, которые выдерживают огромные радиальные нагрузки от прижима детали. Высокая жесткость узла исключает прогиб вала и обеспечивает стабильный контакт абразива с металлом по всей ширине рабочей зоны.

Внутреннюю полость шпинделя оснащают системой принудительной смазки под давлением для эффективного отвода тепла от подшипниковых узлов. Контроль температуры опор предотвращает тепловое расширение металла, и это исключает изменение зазора между кругами в процессе многосменной эксплуатации. Для защиты точных механизмов от попадания шлама и воды применяют лабиринтные уплотнения в сочетании с избыточным давлением воздуха внутри корпуса.

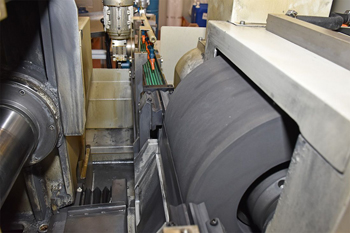

Ведущие круги изготавливают на основе вулканитовой или специальной резиновой связки, которая придает инструменту высокий коэффициент трения. Это свойство необходимо для надежного захвата заготовки и предотвращения ее проскальзывания при контакте с быстродействующим шлифовальным кругом. Упругая структура материала позволяет инструменту плавно огибать микронеровности заготовки, что способствует равномерному распределению давления в зоне резания.

Абразивные зерна внутри такой связки удерживаются менее жестко, поэтому поверхность ведущего круга меньше засаливается продуктами обработки. Высокая эластичность также помогает гасить мелкие вибрации, которые возникают из-за дисбаланса или неоднородности структуры металла.

Резиновая основа обладает хорошей устойчивостью к воздействию смазочно-охлаждающих жидкостей на масляной и водной основе. Она сохраняет сцепные свойства даже при обильном орошении зоны контакта, что важно для поддержания стабильной скорости вращения детали. При замене круга на более жесткий вариант с керамической связкой управление заготовкой становится менее предсказуемым и риск появления брака по округлости возрастает.

Сквозная подача подразумевает непрерывное перемещение деталей через рабочую зону станка, которое происходит за счет осевой силы от наклонного ведущего круга. Заготовки поступают в зазор между кругами с одной стороны оборудования и выходят с противоположной уже в полностью обработанном виде.

Для поддержания траектории движения применяют входные и выходные направляющие лотки, которые выравнивают по оси опорного ножа. Подобная схема идеальна для шлифования длинных прутков, труб или большого количества мелких цилиндрических изделий типа роликов и пальцев. Процесс происходит полностью автоматически и не требует остановки шпинделей для загрузки каждой новой единицы продукции.

Скорость продольного перемещения регулируют путем изменения частоты вращения ведущего круга или угла его поворота в вертикальной плоскости. Чем быстрее вращается вспомогательный инструмент, тем большее количество деталей станок пропускает через себя в единицу времени. При шлифовании длинномерных валов используют дополнительные люнеты или роликовые опоры для предотвращения провисания и биения свободных концов металла.

Для точного перемещения шлифовальной бабки в поперечном направлении применяют прецизионные шарико-винтовые пары в сочетании с серводвигателями. ШВП преобразует вращательное движение мотора в линейное смещение узла с минимальным трением и полным отсутствием люфтов.

Контроллер системы ЧПУ отслеживает положение бабки с помощью оптических линеек с дискретностью до 0,1 мкм. Это позволяет выполнять микроскопические подачи для компенсации износа абразива или тонкой настройки окончательного размера детали. Высокая жесткость привода исключает упругие отжатия бабки под действием сил резания.

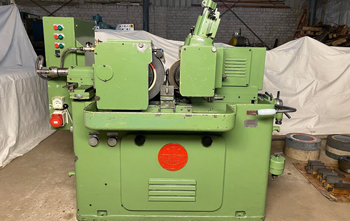

На старых моделях станков часто встречаются гидравлические приводы подачи, которые работают за счет перепада давления масла в рабочих цилиндрах. Такая система обладает большой плавностью хода, но она сильно зависит от вязкости и температуры рабочей жидкости. Современные электрические приводы превосходят гидравлику по скорости реакции и точности позиционирования в автоматическом цикле.

Бункерные загрузчики — автоматические системы для накопления и поштучной выдачи заготовок в зону шлифования. Основная емкость имеет наклонное дно или вибрирующее основание, которое заставляет детали двигаться в сторону захватного механизма.

Внутри бункера устанавливают специальные ориентаторы, которые пропускают в подающий лоток только те изделия, которые расположены в правильном положении. Это исключает заклинивание оборудования и повреждение абразивных кругов из-за неправильной подачи металла. Подобные устройства позволяют одному специалисту обслуживать сразу несколько станков.

Выходной механизм бункера синхронизируют с циклом работы станка с помощью электрических или пневматических датчиков присутствия детали. Когда предыдущая заготовка покидает рабочую зону, следующая единица автоматически сбрасывается на опорный нож или подающий конвейер. Скорость выдачи регулируют программно для обеспечения оптимальной плотности потока изделий в зависимости от времени шлифования.

Система температурного контроля следит за нагревом станины, шпиндельных узлов и охлаждающей жидкости для предотвращения тепловых деформаций оборудования. При длительной работе металл расширяется, и это может привести к неконтролируемому смещению абразивных кругов на 20-30 мкм. Датчики температуры передают данные в систему управления, которая автоматически вносит коррекцию в координаты бабок для сохранения заданного размера детали.

В прецизионных станках применяют принудительное охлаждение корпуса через внутренние каналы с циркулирующим антифризом. Стабильный температурный режим гарантирует попадание в допуски по 5-6 квалитету точности даже при изменении условий в цехе.

Особое внимание уделяют температуре смазочно-охлаждающей жидкости, так как она напрямую контактирует с зоной резания и заготовкой. Если эмульсия перегреется, она потеряет свои смазывающие свойства, и на поверхности металла могут появиться прижоги или микротрещины. Для охлаждения среды в баке устанавливают чиллеры или мощные теплообменники, которые поддерживают заданное значение с точностью до 1℃.

Жесткость фиксации шлифовальной и ведущей бабок достигается за счет использования мощных гидравлических зажимов и широких направляющих скольжения. После перемещения узла в требуемую позицию автоматика прижимает его к станине с усилием в несколько тонн, превращая конструкцию в монолит. Это исключает малейшие вибрации и отжатия инструментов под воздействием радиальных сил, которые возникают при съеме большого припуска.

Поверхности направляющих проходят прецизионную шлифовку и шабрение для обеспечения максимальной площади контакта металла с металлом. Высокая статическая и динамическая жесткость системы является главным условием для получения зеркальной поверхности с низкой шероховатостью.

В конструкциях современных станков применяют гидростатические направляющие, в которых зазор заполнен маслом под высоким давлением. Масляная пленка не только облегчает перемещение многотонных узлов, но и служит эффективным демпфером для гашения механических колебаний. После завершения позиционирования давление в определенных карманах возрастает и это обеспечивает жесткую блокировку бабки в пространстве.

Для контроля состояния абразивного круга применяют акустико-эмиссионные датчики и бесконтактные лазерные измерительные системы. Акустический сенсор фиксирует ультразвуковые шумы, которые возникают при касании инструмента с деталью или правильным алмазом.

По изменению спектра сигнала электроника определяет момент затупления зерен или засаливания поверхности круга продуктами обработки. Это позволяет автоматике вовремя инициировать цикл правки, не дожидаясь появления брака или отклонения размеров. Лазерные сканеры замеряют фактический диаметр круга прямо в процессе вращения, что необходимо для точной компенсации его естественного уменьшения.

Система ЧПУ сопоставляет данные с датчиков и автоматически сдвигает бабки на нужную величину для сохранения заданного размера заготовки. Если износ превышает допустимый предел, станок останавливается и выдает сообщение о необходимости замены абразивного инструмента. В некоторых моделях устанавливают датчики мощности привода шпинделя, которые фиксируют рост нагрузки при работе затупленным кругом.

Врезное шлифование применяют для обработки деталей со сложным профилем, торцами или уступами, которые невозможно пропустить сквозным методом. В этом случае заготовка не перемещается вдоль оси кругов, а остается неподвижной на опорном ноже в продольном направлении. Шлифовальная бабка совершает поперечную подачу к детали до достижения заданного размера, после чего быстро отводится в исходное положение.

Для фиксации изделия по длине используют специальные упоры или автоматические прижимы, которые срабатывают в начале цикла. Это позволяет шлифовать сразу несколько поверхностей за один установ, если абразивному кругу предварительно придали требуемую форму.

Цикл врезания включает в себя этапы быстрого подвода, чернового съема металла, чистового выхаживания и финишного искрения. Каждый этап имеет свои параметры подачи и скорости вращения, которые программируют в системе управления станком. Для сокращения времени обработки применяют двухскоростные механизмы поперечного перемещения с электромагнитными муфтами.

Лазерные измерительные системы используют для бесконтактного контроля размеров заготовок на выходе из станка в режиме реального времени. Луч лазера сканирует поверхность детали с высокой частотой, и электронный блок мгновенно вычисляет фактический диаметр с точностью до 0,5 мкм.

Если система фиксирует отклонение от номинального значения, она передает команду на привод подачи бабки для выполнения автоматической коррекции. Это позволяет компенсировать тепловой дрейф оборудования и износ абразива без остановки производственного цикла для ручных замеров. Подобная технология исключает появление серийного брака и гарантирует стопроцентный контроль качества каждой единицы продукции.

Данные с измерительного модуля сохраняются в памяти станка и могут быть использованы для построения статистических графиков точности процесса. Лазер не боится воздействия смазочно-охлаждающей жидкости и мелких брызг, так как оптику защищают воздушным занавесом. Бесконтактный метод замера предотвращает появление царапин на зеркальной поверхности металла, которые могли бы возникнуть при использовании механических скоб.
