Строгальные станки

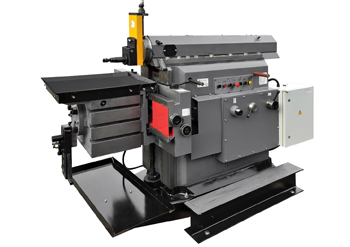

Механический привод строгального оборудования основан на использовании кулисного механизма или зубчатой рейки. Эта схема обеспечивает жесткую связь между двигателем и исполнительным органом, и такая стабильность важна при обработке твердых сплавов. Скорость перемещения здесь остается постоянной на протяжении всего цикла, но изменение темпа требует переключения шестерен в коробке скоростей.

Механика отличается высокой надежностью и простотой ремонта в условиях обычного цеха, так как внутри нет сложных уплотнений. Но подобные системы шумят при работе и создают значительные вибрации при смене направления движения ползуна или стола.

Гидравлический привод позволяет плавно менять скорость резания в широком диапазоне без остановки процесса. Давление масла в цилиндрах обеспечивает мягкое врезание инструмента в металл, что продлевает ресурс режущей кромки и улучшает шероховатость поверхности. Гидравлика автоматически защищает агрегат от поломок при случайных перегрузках, потому что перепускной клапан мгновенно сбрасывает избыточный напор.

Откидная головка предохраняет режущую кромку от преждевременного износа во время холостого хода. При движении назад инструмент свободно поднимается на шарнире, чтобы не тереться о только что обработанную поверхность заготовки.

Такая конструкция исключает перегрев резца и предотвращает появление царапин на гладком металле, которые могут испортить финальный результат. Пружинный механизм возвращает головку в рабочее положение сразу после завершения обратного пути. Жесткость узла в момент контакта определяет точность глубины резания и отсутствие дрожания при снятии толстой стружки.

В современных моделях используют электромагнитные или пневматические подъемники, которые синхронизируют с циклом работы привода. Автоматика поднимает резец на строго заданную высоту. Такая точность важна при обработке глубоких пазов или уступов. Опорные поверхности шарнира проходят прецизионную шлифовку для минимизации люфтов и сохранения соосности инструмента.

Станину строгального станка производят из серого чугуна марки СЧ20 или выше методом литья. Этот материал обладает уникальной способностью поглощать энергию колебаний, которые возникают при возвратно-поступательном движении массивных узлов. Массивная база обеспечивает высокую статическую и динамическую жесткость всей конструкции, и такое свойство гарантирует сохранение точности размеров на протяжении десятилетий.

Внутренние полости станины часто заполняют демпфирующими составами или оставляют в них ребра жесткости для борьбы с деформациями при кручении. Чугун проходит процедуру естественного или искусственного старения, чтобы избавиться от внутренних напряжений в металле после механической обработки.

Основание служит опорой для направляющих, по которым перемещаются стол или суппорт с резцом. Плоскости под монтаж шлифуют с высокой точностью, потому что от их параллельности зависит чистота обрабатываемой поверхности. Большой вес основания позволяет устанавливать станок без глубокого фундамента на обычные виброопоры в условиях большинства цехов.

Направляющие строгальных станков имеют V-образный или прямоугольный профиль для обеспечения точного направления движения ползуна. Их изготавливают из износостойкого модифицированного чугуна или накладных стальных планок с высокой твердостью. Поверхности закаливают токами высокой частоты и тщательно шлифуют для достижения минимального коэффициента трения.

Комбинированные формы направляющих позволяют эффективно воспринимать как вертикальные нагрузки от веса узлов, так и боковые усилия при строгании наклонных плоскостей. Для регулировки зазоров в паре используют клинья, которые подтягивают винтами при плановом техническом обслуживании.

Для улучшения скольжения на одну из поверхностей часто наносят полимерное покрытие на основе фторопласта. Данный слой исключает возникновение прерывистого движения при малых скоростях и предотвращает появление задиров на металле. Каналы для смазки располагают по всей длине направляющих, чтобы масло равномерно распределялось в зоне контакта под давлением.

Увеличение скорости обратного перемещения позволяет сократить время холостого пути и повысить общую производительность станка. Во время возврата резец не контактирует с металлом, поэтому нагрузка на привод и механизмы подачи минимальна.

В механических моделях данный эффект достигают за счет геометрии кулисного механизма, который имеет разные углы поворота для прямого и обратного хода. В гидравлических системах масло подают в штоковую полость цилиндра, и меньший объем этой полости обеспечивает ускоренное движение поршня. Оптимизация цикла уменьшает время изготовления детали на 20-30% без ущерба для качества обработки.

Резкая смена направления в крайних точках создает инерционные нагрузки, которые гасят при помощи гидравлических буферов или пружинных амортизаторов. Система управления плавно замедляет ползун перед остановкой, чтобы исключить удары и поломку шестерен в коробке скоростей. Скорость возврата ограничивают только возможностями системы смазки направляющих и жесткостью станины агрегата. Если разогнать стол слишком сильно, масляная пленка может разрушиться, и такая ситуация приведет к появлению задиров на металле.

Для изготовления строгальных резцов выбирают быстрорежущие стали марок Р6М5 или Р18, которые сохраняют твердость при значительном нагреве. Этот тип инструмента хорошо выдерживает ударные нагрузки в момент врезания в заготовку в начале каждого рабочего хода.

Для обработки твердых сплавов и закаленных сталей применяют резцы с напайными пластинами из вольфрамокобальтовых составов типа ВК8 или Т15К6. Твердый сплав позволяет значительно увеличить скорость резания, но требует высокой жесткости всей системы станок-приспособление-деталь. Геометрия заточки кромки в строгальных работах отличается большими углами заострения для предотвращения выкрашивания наконечника.

Иногда используют сменные многогранные пластины с износостойким покрытием из нитрида титана или оксида алюминия. Такая оснастка исключает необходимость переточки инструмента и гарантирует стабильность размеров в серии. Для минимизации упругих отжимов при снятии толстой стружки державки резцов производят из конструкционной стали со значительным сечением.

Контроль плоскостности на строгальном станке выполняют при помощи поверочных линеек, уровней или электронных измерительных систем. На этапе наладки проверяют параллельность хода суппорта поверхности рабочего стола с использованием индикаторных головок. Для измерения готовой поверхности применяют метод на краску или лазерные интерферометры, которые фиксируют отклонения до нескольких микрон.

Прямолинейность движения инструмента определяет отсутствие выпуклостей или вогнутостей на детали большой протяженности. Если точность падает, производят юстировку направляющих и проверку жесткости фиксации заготовки в тисках или на прихватах.

В станках с ЧПУ функцию контроля могут выполнять встроенные измерительные щупы, которые сканируют поверхность после чистового прохода. Программное обеспечение анализирует данные и вносит коррекцию в координаты перемещения резца для компенсации износа инструмента. Массивная конструкция станка и отсутствие вибраций позволяют стабильно получать класс шероховатости Ra 0,16 мкм без дополнительной доводки.

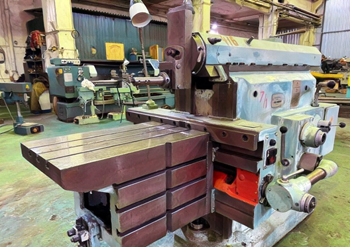

Тяжелый рабочий стол служит надежным фундаментом для закрепления заготовок и гашения динамических нагрузок при резании. Большая масса стола увеличивает инерцию системы, и такое свойство предотвращает возникновение резонансных вибраций при прерывистом строгании.

Поверхность стола имеет точно фрезерованные Т-образные пазы, которые выдерживают огромные усилия на отрыв при снятии толстой стружки. Жесткость этого узла определяет точность геометрии деталей, так как исключает упругие прогибы металла под давлением резца. В продольно-строгальных станках стол перемещается по станине, поэтому его вес влияет на стабильность масляного клина в направляющих.

Чугунное литье стола проходит процедуру термообработки для снятия напряжений, что гарантирует сохранение идеальной плоскостности годами. Массивная конструкция позволяет обрабатывать крупногабаритные заготовки без риска опрокидывания или смещения агрегата. Для обеспечения параллельности осям перемещения станка опорные поверхности стола шлифуют с высокой точностью.

Защита направляющих включает телескопические кожухи, гармошки из маслостойких материалов и стальные скребки. Эти элементы закрывают прецизионные поверхности станины от попадания горячей острой стружки и абразивной пыли. Если металлические частицы попадут в зону трения, они мгновенно вызовут появление глубоких задиров и приведут к потере точности станка.

Скребки на торцах суппорта плотно прилегают к направляющим и счищают налет масла и пыли при каждом ходе ползуна. Подобная очистка сохраняет масляную пленку чистой и продлевает срок службы трущихся пар в несколько раз.

В мощных станках применяют защитные ленты, которые автоматически сматываются и разматываются при перемещении рабочих узлов. Конструкция кожухов выдерживает падение тяжелых предметов и надежно защищает механизмы от случайных повреждений. Внутренние полости под защитой часто продувают сухим воздухом для предотвращения конденсации влаги и появления коррозии.

Надежная фиксация заготовки исключает ее смещение или проворачивание под действием огромных осевых сил строгания. В момент врезания резца в металл возникает ударная нагрузка, и она может вырвать деталь из тисков при недостаточном усилии зажима. Любое микронное перемещение объекта во время цикла приводит к поломке инструмента и получению брака с нарушенной геометрией.

Для закрепления используют мощные станочные тиски, прихваты, упоры и специальные домкраты для поддержки свисающих частей. Упоры принимают на себя основное усилие подачи, предотвращая сдвиг металла по поверхности рабочего стола станка.

Жесткое крепление также способствует гашению вибраций, что напрямую влияет на чистоту поверхности и класс шероховатости. При обработке тонкостенных деталей применяют распределенные зажимы для предотвращения деформации стенок под давлением. Перед началом работ проверяют надежность затяжки всех резьбовых соединений и плотность прилегания детали к базовым плоскостям.

Автоматическая подача стола или суппорта происходит в моменты холостого хода ползуна, когда инструмент находится вне зоны контакта с металлом. Специальный храповой механизм или отдельный серводвигатель поворачивает ходовой винт на заданный угол при каждом цикле.

Такая синхронность обеспечивает равномерное смещение детали на определенную величину, и этот параметр называют подачей на один двойной ход. Величина подачи определяет производительность станка и финальное качество обработанной поверхности. В механических моделях настройку производят перестановкой собачки храповика на определенное количество зубьев шестерни.

Гидравлические станки используют отдельные цилиндры подачи, которые срабатывают по сигналу от реверсивного клапана. Система позволяет плавно регулировать шаг перемещения без остановки оборудования, что удобно при чистовых проходах. Современные ЧПУ управляют подачей через шаговые моторы, гарантируя точность позиционирования до 0,01 мм. Механизмы подачи снабжают предохранительными муфтами для защиты винтовых пар от поломок при случайных перегрузках.

Механизм компенсации износа в узле резцедержателя включает регулируемые клинья и прижимные планки из бронзы или антифрикционного чугуна. Когда между подвижными частями суппорта появляется зазор, для восстановления плотности посадки выполняют операцию затягивания винтов. Это исключает дрожание резца в момент соприкосновения с металлом, потому что люфт превращает плавное резание в прерывистые удары.

Поверхности скольжения имеют специальные каналы, и по ним смазка поступает в зону трения под постоянным давлением. Регулярная подтяжка клиньев позволяет сохранять точность обработки на уровне 0,01 мм даже после нескольких лет интенсивной эксплуатации оборудования.

Для защиты винтовых пар от износа используют стальные закаленные втулки, которые принимают на себя основные механические нагрузки. Если деталь имеет сложный профиль, жесткость фиксации инструмента становится главным условием для предотвращения поломки кромки. Массивный корпус головки гасит мелкие вибрации, и они не передаются на станину благодаря демпфирующим свойствам материала.

Гашение инерции при смене направления движения массивного стола производят при помощи гидравлических буферов или прогрессивных тормозных муфт. Когда стол достигает крайнего положения, давление в тормозном цилиндре плавно возрастает, и такая реакция поглощает кинетическую энергию груза весом в несколько тонн. Без этой системы ударные нагрузки мгновенно разрушат зубья реечной передачи или разорвут ходовой винт привода.

Клапаны перепуска регулируют интенсивность замедления, чтобы переход к обратному ходу происходил быстро, но без опасных вибраций для фундамента. Стабильность работы демпферов напрямую влияет на точность позиционирования инструмента перед началом нового цикла резания.

В конструкцию агрегата встраивают дополнительные пружинные амортизаторы, которые выполняют роль страховочного механизма при отказе основной гидравлики. Узлы торможения снабжают датчиками температуры, потому что перегрев масла снижает вязкость и ухудшает эффективность гашения ударов. Если масса заготовки превышает номинальные значения, система управления автоматически ограничивает скорость перемещения для сохранения ресурса механики.
