Строгание пазов и канавок

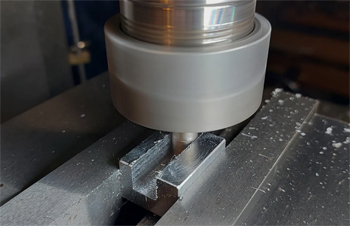

Изготовление Т-образного профиля начинают с формирования прямой прямоугольной канавки на всю глубину будущего паза. Для этого выбирают прорезной резец, ширина которого соответствует размеру узкой части (горловины) отверстия. Инструмент постепенно погружают в металл за несколько проходов, пока дно не достигнет нужной отметки.

Когда центральный канал готов, переходят к обработке расширенной нижней части. На этом этапе используют специальные Г-образные резцы, которые заходят в уже прорезанную щель. Сначала левым боковым резцом выбирают металл в одну сторону, после чего правым резцом расширяют полость в противоположном направлении.

Завершают процесс снятием фасок на верхних кромках, чтобы исключить появление заусенцев и облегчить установку крепежных болтов. Для финишной отделки подбирают режимы с минимальной подачей, так как большая площадь контакта боковых кромок с металлом провоцирует вибрации. Если деталь имеет значительную длину, обязательно используют смазочно-охлаждающие составы для вымывания мелкой стружки из закрытой полости. После окончания работ полость продувают сжатым воздухом и проверяют ширину расширения калиброванными плитками.

Формирование наклонных стенок под углом 45-60 градусов требует точного разворота суппорта станка на заданную величину. Сначала в заготовке прорезают прямоугольный паз, который служит зоной выхода для наклонных резцов и определяет общую глубину соединения. Затем верхнюю часть инструментальной головки поворачивают, после чего подачу инструмента осуществляют вдоль этой наклонной линии.

Чтобы кончик инструмента мог свободно проникать в острый угол профиля, строгальщик использует подрезные резцы с узкой головкой. Процесс ведут поочередно для левой и правой стороны, постоянно сверяя симметрию относительно центральной оси заготовки. Любой перекос при установке угла сделает невозможной последующую сборку узла без люфтов.

Для контроля размеров ласточкиного хвоста применяют два калиброванных ролика и микрометр, так как измерить расстояние между невидимыми вершинами углов напрямую невозможно. Ролики укладывают внутрь паза, после чего фиксируют расстояние между их крайними точками. Полученное значение сравнивают с чертежом, при необходимости вносят коррекцию через маховик подачи суппорта. Чистоту поверхности стенок доводят до зеркального блеска широкими резцами на малых скоростях.

Ширина режущей кромки инструмента должна быть на 0.5-1.0 мм меньше номинальной ширины паза, если чертеж требует высокой точности и чистоты стенок. Это позволяет сначала выполнить черновое снятие металла, а затем чистовыми проходами довести размер до идеала подрезными инструментами.

Если к канавке не предъявляют жестких требований по шероховатости, выбирают резец, размер которого в точности совпадает с шириной отверстия. В этом случае обработку проводят за один этап путем вертикального врезания, что значительно сокращает время цикла. Но при ширине кромки более 15 мм риск возникновения автоколебаний и дробления инструмента резко возрастает из-за большой силы сопротивления металла.

Массивная державка резца должна иметь достаточное сечение, чтобы не прогибаться под нагрузкой при глубоком погружении в заготовку. Задние углы заточки делают увеличенными для исключения трения боковых граней инструмента о стенки паза. Если резец будет тереться о металл всей плоскостью, возникнет перегрев и произойдет мгновенная потеря твердости кромки. Для работы по вязким сталям на лезвии формируют стружколомы, которые заставляют отходы резания сворачиваться в мелкие спирали.

Строгое совпадение оси паза с траекторией движения стола или ползуна гарантирует отсутствие перекосов и равномерную глубину канала на всей длине детали. Перед началом строгания заготовку выверяют по индикатору часового типа, который перемещают вдоль намеченной линии разметки. Если прибор показывает отклонение, положение детали на столе корректируют легкими ударами медного молотка.

Малейшее несовпадение приведет к тому, что паз получится клиновидным, а резец начнет испытывать боковое давление. Это не только портит геометрию изделия, но и часто вызывает поломку хрупких твердосплавных пластин из-за их защемления в металле. Качественная выверка базы является фундаментом для получения прецизионных соединений.

Когда заготовку крепят в тисках, проверяют также перпендикулярность ее торцов, чтобы паз шел строго под прямым углом к краям. Использование упоров и прижимных планок исключает смещение детали при резких ударах инструмента в момент врезания. В случае обработки крупных литых корпусов за базу берут предварительно отстроганную горизонтальную плоскость. Стабильность положения объекта под нагрузкой проверяют повторно после снятия первого слоя металла. Если заготовка вибрирует, под нее подкладывают дополнительные опоры или домкраты для повышения жесткости системы.

Разрушение кромок металла на выходе инструмента происходит из-за того, что тонкий слой материала не выдерживает давления и скалывается под действием сил резания. Чтобы избежать этого дефекта, на торце детали предварительно снимают небольшую фаску под углом 45 градусов с помощью напильника или фрезы. Когда резец подходит к концу заготовки, толщина снимаемого слоя в этой зоне плавно уменьшается, поэтому металл не обламывается.

Другим эффективным методом служит установка «жертвенной» детали или деревянного бруска вплотную к торцу заготовки. Инструмент продолжает резание и выходит уже в дополнительный материал, сохраняя края основного изделия идеально ровными и чистыми.

Для хрупких материалов, таких как чугун или высокоуглеродистая сталь, скорость рабочего хода в конце пути принудительно снижают. Мастер также может изменить направление строгания, выполняя проходы от краев к середине детали, если конструкция позволяет такой маневр. Качество заточки вершины резца играет огромную роль: чем острее лезвие, тем меньше вероятность подрыва волокон металла. Регулярная правка кромки на алмазном круге исключает образование крупных заусенцев, которые трудно удалить без повреждения зеркала паза.

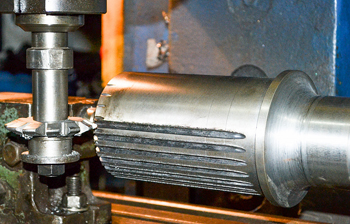

Внутреннее строгание пазов выполняют на поперечно-строгальных станках с использованием длинных оправок (долбяков), которые закрепляют в суппорте. Резец на конце такой оправки заходит внутрь отверстия и совершает возвратно-поступательные движения вдоль оси цилиндра.

Этот метод незаменим для крупных деталей, где невозможно применить протягивание из-за отсутствия специального дорогостоящего инструмента. Точность ширины шпоночного паза обеспечивается жесткостью оправки и отсутствием люфтов в направляющих ползуна. Для предотвращения отжима инструмента при глубоком строгании используют массивные стержни из легированной стали с минимальным вылетом.

Процесс требует предварительной настройки стола для точного совмещения центра отверстия с траекторией хода резца. Если соосность будет нарушена, паз получится смещенным относительно радиуса, что вызовет проблемы при монтаже вала. Контроль глубины врезания проводят по лимбу винта подачи или с помощью цифровых линеек с точностью до 0.02 мм. Стружку из закрытого отверстия удаляют струей СОЖ или периодической продувкой, так как ее накопление ведет к заклиниванию и поломке лезвия. После операции проверяют симметричность паза с помощью калиброванных пробок.

Автоматический подъем инструмента во время обратного хода (холостого движения) защищает режущую кромку от трения о дно и стенки паза. Когда ползун возвращается в исходную точку, резец должен свободно отклоняться назад, чтобы не царапать свежеобработанную поверхность металла. Без этого механизма заточка затупляется в разы быстрее из-за перегрева от трения и микроскопических ударов о неровности.

Особенно важно это для чистовых операций, где малейшая риска на дне канавки может стать причиной выбраковки детали. Шарнирное соединение в резцедержателе, называемое хлопуном, обеспечивает четкое срабатывание этого узла при каждом цикле.

Для строгания вертикальных и наклонных пазов хлопун оснащают дополнительными пружинами, которые принудительно возвращают резец в рабочее положение. Мастер следит за чистотой этого узла, так как попадание мелкой стружки или застывшего масла блокирует движение откидной планки. Если резец не поднимется вовремя, при обратном ходе он может задрать металл или вовсе сломаться из-за заклинивания в узкой щели. Исправная работа системы откидывания позволяет использовать высокие скорости холостого хода, что повышает общую производительность станка.

Достижение низкой шероховатости на вертикальных гранях паза требует использования чистовых подрезных резцов с большим радиусом при вершине. На финальной стадии обработки припуск на сторону должен составлять не более 0.1-0.2 мм для исключения больших сил резания.

Подачу инструмента на один ход ползуна уменьшают до минимальных значений, что позволяет буквально соскабливать тончайшую стружку. Применение смазочных материалов на основе минеральных масел снижает трение и предотвращает образование нароста на режущей кромке. Когда стенки паза становятся гладкими, они лучше сопротивляются износу и обеспечивают точность перемещения сопрягаемых деталей.

Материал инструмента также влияет на блеск металла: для финишных проходов по стали часто выбирают резцы из быстрорежущей стали с алмазной доводкой граней. Высокая жесткость станины станка гасит микровибрации, которые могли бы оставить на стенках характерную «дробь». Если поверхность получается матовой, увеличивают скорость резания или меняют угол наклона лезвия для улучшения отвода тепла. Контроль чистоты проводят визуально с помощью эталонных образцов шероховатости или электронными профилометрами.

Прецизионные плоскопараллельные плитки (меры длины) позволяют выставить резец на заданную высоту относительно поверхности стола или базовой плоскости детали. Мастер помещает блок нужной толщины под режущую кромку и плавно опускает суппорт до момента легкого касания металла. Этот метод гораздо точнее настройки по лимбам винтов, так как он исключает влияние люфтов в резьбовых парах станка.

После фиксации инструмента плитки убирают, и станок начинает работу от абсолютно точного нулевого уровня. Такая процедура обязательна при изготовлении пазов под замки подшипников, где допуск на глубину часто составляет менее 0.05 мм.

Применение плиток также помогает контролировать износ резца в процессе обработки большой партии деталей. Если после нескольких часов работы глубина паза начинает меняться, повторная проверка по эталону позволяет мгновенно внести коррекцию в положение суппорта. Использование наборов КМД (концевых мер длины) дает возможность собирать любую необходимую высоту с шагом в несколько микрон. Очистка поверхности плиток и стола от пыли обязательна для получения достоверного результата.

Обработка поверхностей с окнами, отверстиями или поперечными проточками является преимуществом строгального метода из-за отсутствия вращающегося инструмента. Резец легко переносит разрыв контакта с металлом, просто прекращая резание в зоне пустоты и плавно начиная его снова на следующем участке.

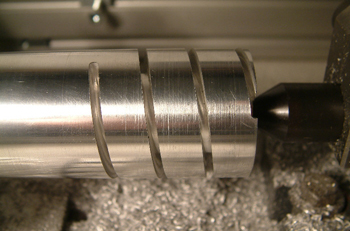

В отличие от фрезерования здесь не возникает ударных нагрузок на каждый зуб фрезы, что исключает риск мгновенной поломки дорогой оснастки. Станок сохраняет прямолинейность траектории независимо от количества прерываний на пути следования резца. Это позволяет эффективно нарезать смазочные канавки на направляющих втулках и валах со сложным рельефом поверхности.

Для предотвращения выкрашивания кромок в местах разрыва используют резцы с отрицательным углом наклона лезвия, которые плавно внедряются в металл. Скорость подачи при проходе через пустоты остается стабильной благодаря массивности ползуна и инерции привода. Если деталь имеет много отверстий, мастер выставляет упоры таким образом, чтобы минимизировать холостой ход инструмента над пустыми зонами. Это повышает производительность труда без ущерба для точности размеров и чистоты отделки.

Для уменьшения трения и эффективного охлаждения в глубоких каналах применяют эмульсии с высоким содержанием антизадирных присадок на основе серы и хлора. При строгании вязких конструкционных сталей часто используют смесь минерального масла с керосином в пропорции 1:1, которая обладает отличной проникающей способностью.

Жидкость должна поступать в зону резания непрерывной струей, чтобы вымывать стружку и предотвращать ее втирание в зеркало паза. Качественная смазка снижает силу резания на 15–20%, что защищает двигатель станка от перегрузок и уменьшает нагрев заготовки. Тонкая масляная пленка также предотвращает мгновенное окисление свежеобработанного металла под действием кислорода воздуха.

При обработке жаропрочных сплавов применяют специальные сульфофрезолы, которые сохраняют свои свойства при экстремально высоких температурах в точке контакта. Если СОЖ подобрана неверно, на режущей кромке быстро образуется нарост из микрочастиц металла, который портит шероховатость поверхности. Специалист контролирует чистоту подаваемой жидкости, так как наличие в ней абразивной пыли ведет к быстрому затуплению инструмента.

Регулярная очистка фильтров в системе охлаждения станка гарантирует стабильность давления и расхода смазки. Правильное использование химически активных составов позволяет увеличивать скорость резания без риска поломки пластин. Хорошее охлаждение является залогом достижения 2-3 класса точности при глубоком врезании.

Вибрация при работе узким прорезным резцом возникает из-за недостаточной жесткости его тонкого лезвия и большого сопротивления материала. Для стабилизации процесса выбирают державки с максимальным сечением и минимальным вылетом из суппорта, что уменьшает плечо приложения силы. По сравнению со стандартным строганием плоских поверхностей скорость рабочего хода снижают в 1.5-2 раза для уменьшения динамических импульсов.

Применение резцов с виброгасящими вставками из твердых сплавов также помогает исключить появление характерной «дроби» на дне паза. Если дрожание не исчезает, мастер уменьшает глубину врезания за один проход до нескольких сотых миллиметра.

Важную роль играет состояние направляющих ползуна: наличие люфтов в них провоцирует раскачку инструментальной головки под нагрузкой. Регулировка прижимных планок станка перед началом ответственных работ позволяет устранить паразитные перемещения узлов. Использование резцов с радиусной заточкой кромки вместо острого угла распределяет нагрузку более плавно, что также снижает риск резонанса. В некоторых случаях под заготовку устанавливают дополнительные упоры или домкраты для повышения общей жесткости технологической системы.

Строгальный метод обеспечивает идеальную прямолинейность длинных пазов на массивных деталях, которую трудно достичь при фрезеровании из-за радиального биения инструмента. Резец движется по жестким направляющим станины, что исключает отклонения траектории на длине в несколько метров.

Себестоимость одного часа работы строгального станка значительно ниже, так как он потребляет меньше электроэнергии и использует простую дешевую оснастку. Один строгальный резец заменяет целый набор дорогостоящих дисковых или концевых фрез, которые требуют частой замены и сложной заточки. Технология позволяет обрабатывать крупногабаритные отливки весом в десятки тонн без риска повреждения прецизионных шпиндельных узлов.

Строгание также лучше справляется с удалением литейной корки и твердых включений, которые мгновенно выводят из строя многозубые фрезы. Процесс настройки строгального оборудования занимает меньше времени, что критично для выполнения разовых ремонтных заказов. Большая масса станины эффективно поглощает удары, возникающие при снятии огромных припусков за один проход. При изготовлении станин других станков строгание пазов становится основным методом подготовки базы под направляющие качения.
