Строгание вертикальных и наклонных поверхностей

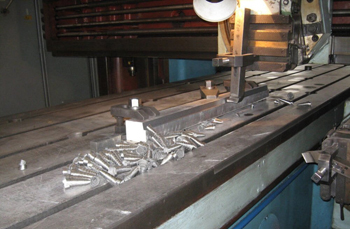

Боковой суппорт располагают на стойке станка, что позволяет инструменту двигаться горизонтально вдоль вертикальной плоскости заготовки. Когда применяют верхний суппорт для вертикальной подачи, резец испытывает огромные нагрузки на излом из-за большого вылета из ползуна.

Использование бокового узла обеспечивает максимальную жесткость системы, так как расстояние от опоры до режущей кромки остается минимальным. Это исключает возникновение вибраций и гарантирует получение поверхности с низкой шероховатостью. Кроме того, боковой суппорт позволяет задействовать автоматическую подачу стола в горизонтальном направлении, что значительно ускоряет процесс снятия металла с массивных отливок.

При такой компоновке оператор лучше видит зону резания и может точнее контролировать сход стружки. Если станок оснащают двумя боковыми головками, появляется возможность одновременной обработки двух противоположных сторон детали за один проход стола. Подобный метод сокращает время цикла на 40% и гарантирует идеальную параллельность стенок конструкции. Боковой суппорт незаменим при строгании торцов длинных плит и направляющих станин, которые трудно закрепить для обработки сверху.

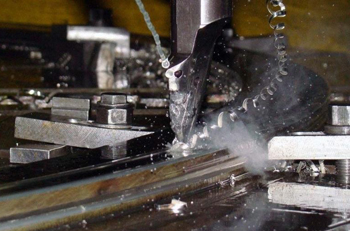

Для получения наклонной плоскости поворотную часть инструментальной головки отклоняют на нужный угол по круговой шкале. Винты фиксации ослабляют, после чего суппорт вращают вокруг горизонтальной оси до совмещения риски с заданным значением в градусах.

Когда требуется высокая точность в пределах 1' или 2', используют угловые плитки или прецизионные инклинометры, потому что штатная шкала станка может иметь погрешность. Подача резца при такой работе происходит вдоль направляющих повернутого суппорта, поэтому инструмент движется строго под заданным углом к поверхности стола. После выбора положения болты затягивают с максимальным усилием для исключения самопроизвольного смещения головки под нагрузкой.

Важно учитывать, что направление подачи должно идти сверху вниз, чтобы не произошло подрыва металла при врезании. Если угол наклона велик, контролируют отсутствие столкновения корпуса суппорта с заготовкой или прижимами в нижней точке хода. Когда обрабатывают сразу несколько одинаковых деталей, положение головки фиксируют на весь период выпуска партии для обеспечения полной идентичности размеров. Проверку полученного угла проводят с помощью угломеров или специальных шаблонов на просвет после остывания металла.

Механизм автоматического откидывания резца при движении вверх работает под действием силы тяжести или специальных пружин, так как в вертикальном положении стандартный хлопун часто заклинивает. Когда ползун возвращается в исходную точку, для предотвращения трения и перегрева режущая кромка должна отойти от металла на 0.5–1.0 мм. Если инструмент будет скользить по свежеобработанной поверхности, заточка затупится уже через 10-15 циклов. При вертикальном строгании в хлопун вставляют дополнительные демпферы, которые обеспечивают плавное опускание резцедержателя в рабочее положение перед новым ударом.

На современных станках часто применяют электромагнитные или пневматические устройства для принудительного отвода инструмента. Это гарантирует надежную работу узла независимо от веса резца и угла его наклона. Мастер проверяет чистоту шарниров и отсутствие старой смазки, которая на морозе может заблокировать движение откидной планки.

Если механизм работает со сбоями, на поверхности детали появляются продольные риски, которые портят чистоту отделки. Исправная система защиты кромки позволяет использовать высокие скорости обратного хода, что повышает общую производительность станка.

Обработка профиля «ласточкин хвост» требует выполнения двух последовательных операций под разными углами с использованием подрезных резцов. Сложность заключается в необходимости обеспечения строгой симметрии паза относительно центральной оси детали.

Сначала суппорт поворачивают в одну сторону для обработки правой грани, а затем выполняют перенастройку для левой стороны. Любая ошибка в установке угла поворота головки приведет к перекосу сопрягаемой каретки и быстрому износу всего узла. Для контроля размеров используют специальные калиброванные ролики и микрометры, которые позволяют вычислить теоретическую ширину паза по вершинам углов.

Чистовая отделка таких поверхностей часто требует применения широких лопаточных резцов для удаления микроскопических ступенек от предыдущих проходов. Когда инструмент работает в узком углу, риск возникновения вибраций возрастает из-за большой площади контакта кромки с металлом. Подачу на ход при финишной строжке уменьшают до 0.05 мм, чтобы достичь зеркального блеска без последующего шлифования. Важно обеспечить эффективный отвод мелкой стружки из глубины паза, так как ее попадание под резец вызывает появление глубоких царапин.

Длина хода вертикальных салазок суппорта определяет максимальную высоту стенки, которую станок может обработать за один установ. Обычно этот параметр составляет от 150 до 300 мм - в зависимости от модели и мощности оборудования.

Если высота заготовки превышает возможности перемещения винта суппорта, приходится использовать дополнительные подкладки или менять схему закрепления детали. Но чрезмерное выдвижение салазок вниз приводит к потере жесткости всей инструментальной головки, что провоцирует дрожание резца. По этой причине для высоких вертикальных поверхностей всегда рекомендуют использовать боковые суппорты станка.

При расчете габаритов учитывают также необходимый перебег резца в нижней и верхней точках траектории для безопасного выхода из металла. Если ползун опускается слишком низко, возникает риск удара суппорта о край рабочего стола или прихваты. Оператор заранее выставляет механические упоры, которые ограничивают ход винта и предотвращают аварийные ситуации. Когда станок имеет изношенные направляющие суппорта, погрешность вертикальности растет пропорционально вылету инструмента.

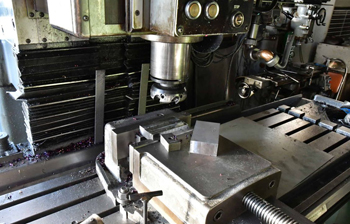

Стальные шлифованные подкладки (параллельки) приподнимают деталь над уровнем рабочего стола для создания свободного пространства для выхода резца. Когда выполняют строгание вертикальной кромки или отрезку металла, инструмент должен опуститься на 5–10 мм ниже нижней границы заготовки. Без использования подставок резец неизбежно ударит в поверхность стола, что приведет к поломке кромки или к повреждению станины станка.

Подкладки выбирают парами одинаковой высоты с точностью до 0.01 мм, чтобы исключить перекос детали при зажиме в тисках или на прихватах. Это гарантирует строгую параллельность верхней и нижней плоскостей после завершения всех этапов обработки.

Перед установкой поверхности стола и самих подкладок тщательно очищают от стружки и масла, так как любая соринка под ними исказит геометрию изделия. Мастер проверяет плотность прилегания заготовки путем легкого постукивания молотком: если подкладка «звенит», значит, деталь сидит неплотно и требует переустановки. Для обработки тонких листов применяют целые наборы подставок разной формы, которые поддерживают металл в зоне резания и гасят вибрации.

При перемещении суппорта вертикально вниз собственный вес узла суммируется с силами резания, что может привести к самопроизвольному «проваливанию» винта в пределах люфта. Это вызывает резкое увеличение глубины строгания и может стать причиной поломки резца или подрыва металла на заготовке.

Чтобы исключить этот эффект, направляющие суппорта настраивают с повышенным натягом с помощью прижимных планок или клиньев. В некоторых типах станков устанавливают специальные пружинные или гидравлические компенсаторы веса, которые создают противодействующее усилие. Такие устройства обеспечивают плавность хода и стабильность размеров детали независимо от положения салазок.

Люфт в резьбовой паре «винт-гайка» вертикальной подачи должен быть минимальным, так как его наличие искажает точность позиционирования инструмента. Мастер всегда выполняет финальное подведение резца к заготовке в направлении «снизу вверх» для выбора всех зазоров в механизме привода. Когда строгание ведут на высоких скоростях, инерция тяжелого суппорта может вызвать микроскопические отклонения траектории в нижней точке хода. Смазка вертикальных направляющих густым маслом снижает влияние трения и предотвращает рывки при микронных подачах.

Для формирования внутренних наклонных углов и поднутрений используют специальные подрезные резцы с отогнутой головкой и узкой режущей кромкой. Такая форма инструмента позволяет ему проникать в стесненные зоны, где обычный прямой резец задевает стенки заготовки своей державкой.

Углы заточки подбирают таким образом, чтобы главная режущая кромка была направлена в сторону подачи суппорта под углом. При работе с вязкими сталями применяют резцы с увеличенным передним углом для облегчения схода стружки и снижения температуры в зоне контакта. Для черновой обдирки углов выбирают инструменты с напайками из твердого сплава Т15К6, которые отличаются высокой прочностью и износостойкостью.

Финишные операции выполняют галтельными резцами с радиусным закруглением вершины, если чертеж требует плавного перехода между плоскостями. Когда угол должен быть острым, используют резцы с заточкой «в точку», которые требуют очень малой подачи для исключения сколов. Массивная державка инструмента гасит паразитные колебания, возникающие при боковом резании на большом вылете. Мастер контролирует положение вершины резца относительно оси суппорта, чтобы избежать перекосов при строгании наклонных граней.

Точность взаимного расположения плоскостей проверяют с помощью контрольного угольника класса 0 и индикатора часового типа, закрепленного в ползуне станка. Сначала на стол устанавливают эталонный цилиндр или угольник, после чего суппорт перемещают по вертикали на всю длину хода. Если стрелка прибора отклоняется, положение стойки или поперечины станка корректируют с помощью регулировочных болтов или клиньев. Для продольно-строгальных машин такая проверка обязательна после каждого случая столкновения суппорта с препятствием.

При обработке заготовок перпендикулярность контролируют также путем замера диагоналей и использования поверочных линеек на просвет. Если вертикальная стенка завалена в сторону, причину ищут в неравномерном износе направляющих ползуна или люфте в поворотном механизме суппорта.

Современные лазерные измерительные системы позволяют проводить юстировку станка с погрешностью до 5 мкм на метр высоты. Выверка базы перед началом работ экономит время на последующей ручной доводке и шабрении поверхностей.

Вертикальная отрезка металла строганием применяется для разделения толстых плит и поковок, когда использование дисковых пил невозможно из-за габаритов заготовки. Для этой задачи используют узкие отрезные резцы с шириной кромки 5–10 мм и длинной усиленной державкой.

Процесс идет путем постепенного углубления инструмента в металл за счет вертикальной подачи суппорта после каждого хода ползуна. Данный метод обеспечивает высокую прямолинейность реза и позволяет получать заготовки с минимальным припуском на последующую отделку. В отличие от газовой резки строгание не меняет структуру металла в зоне разделения, что важно для легированных и инструментальных сталей.

При отрезке глубоких пазов применяют обильное охлаждение эмульсией или маслом для вымывания стружки и предотвращения заклинивания инструмента. Скорость резания на финишном этапе снижают для уменьшения заусенцев на нижней кромке детали. Специалист контролирует ширину канавки, так как при большой глубине резец может начать уводить в сторону из-за недостаточной жесткости. Если заготовка имеет внутренние напряжения, при отрезке может произойти сужение пропила, что требует своевременной остановки станка.

Вибрация при наклонной обработке часто возникает из-за несимметричного распределения сил резания и большого плеча приложения нагрузки на суппорт. Для стабилизации процесса используют дополнительные опоры - люнеты или массивные прижимные планки, которые удерживают деталь от смещения.

Скорость рабочего хода ползуна снижают на 20–30% по сравнению с горизонтальным строганием для уменьшения динамических импульсов. Применение резцов с виброгасящими вставками из твердых сплавов или композитов также помогает улучшить чистоту поверхности. Если дрожание не исчезает, проверяют состояние клиньев суппорта и при необходимости подтягивают их для устранения микролюфтов в направляющих.

Важную роль играет и геометрия заточки: использование радиусной кромки вместо острого угла распределяет нагрузку более плавно. Строгальщик старается настраивать режимы так, чтобы частота ударов резца не совпадала с резонансными частотами станины и фундамента. Когда обрабатывают наклонную грань длинной станины, заготовку крепят максимально близко к направляющим стола для повышения жесткости всей системы. Использование тяжелых суппортов из серого чугуна обеспечивает естественное демпфирование мелких колебаний при резании.

Перебег представляет собой расстояние, на которое режущая кромка выходит за пределы заготовки в начале и конце рабочего хода. При вертикальном строгании правильная настройка этих зон гарантирует полную очистку плоскости и безопасную работу инструментальных узлов.

Верхний перебег в 15–20 мм необходим для того, чтобы откидной механизм хлопуна успел вернуть резец в рабочее положение до контакта с металлом. Если это расстояние будет меньше, инструмент ударит в торец заготовки в закрытом состоянии, что приведет к мгновенному сколу пластины. Нижний перебег обеспечивает выход стружки из зоны резания и предотвращает ее забивание под кромку при обратном ходе.

Мастер выставляет концевые выключатели на станине или настраивает длину кривошипа так, чтобы резец не приближался к столу ближе чем на 10 мм. Избыточный перебег вреден, так как он увеличивает время холостого хода и снижает общую производительность станка. Когда обрабатывают глухие вертикальные пазы, величину нижнего перебега сводят к минимуму, а за процессом следят через зеркало или видеокамеру. Использование цифровых линеек позволяет контролировать положение резца с точностью до 0.5 мм в каждой точке траектории.

Вертикальные направляющие подвержены быстрому загрязнению металлической пылью и брызгами эмульсии, которые при засыхании образуют абразивную корку. Для защиты зеркальных поверхностей используют телескопические стальные кожухи или гибкие гофрированные чехлы, которые закрывают винт и слайдеры от внешних воздействий.

В конце каждой смены поверхности протирают чистой ветошью и покрывают тонким слоем индустриального масла для защиты от коррозии. Если стружка все же попала под каретку, суппорт перемещают в крайнее верхнее положение и проводят тщательную промывку керосином. Использование сжатого воздуха для чистки запрещено, так как мощная струя загоняет мелкие частицы глубоко в зазоры между деталями.

Современные станки оснащают автоматическими скребками, которые очищают направляющие при каждом движении суппорта вверх или вниз. Мастер контролирует состояние этих уплотнений и заменяет их при появлении признаков износа или порезов острой стружкой. Чистота вертикальных узлов напрямую влияет на плавность подачи и точность выдерживания размеров детали. Попадание металла в резьбовую пару «винт-гайка» вызывает ускоренный износ и появление люфтов, которые трудно устранить без капитального ремонта.
