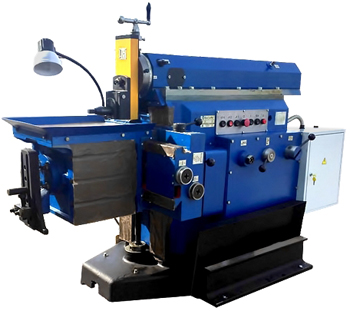

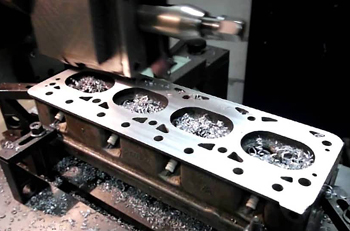

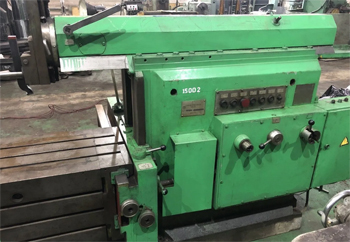

Поперечно-строгальные станки

Кулисный механизм преобразует вращательное движение главного зубчатого колеса в линейное перемещение ползуна по горизонтальным направляющим. Внутри станины закреплен кривошипный палец, который входит в паз кулисного рычага и заставляет его совершать маятниковые колебания. Когда палец находится в верхней части круга, скорость перемещения инструмента возрастает, а в нижней точке она заметно снижается.

Такая схема движения обеспечивает плавность работы и позволяет развивать значительное усилие резания в середине рабочего пути. Конструкция рычага имеет высокую жесткость для гашения ударных нагрузок при встрече резца с твердой коркой чугунного литья или каленой сталью.

Верхний конец кулисы соединяют с ползуном через регулируемую серьгу, и она позволяет смещать зону обработки относительно рабочего стола. Смазка шарнирных соединений происходит через централизованные каналы под давлением насоса для исключения перегрева металла при интенсивном трении. Изменение радиуса вращения пальца определяет амплитуду размаха рычага и длину прохода резца по поверхности заготовки.

Поворотный суппорт позволяет изменять угол наклона резца относительно горизонтальной плоскости рабочего стола в пределах 60° в обе стороны. Он находится на переднем торце ползуна и снабжен круговой шкалой для точной настройки требуемых параметров обработки.

Когда необходимо создать наклонную плоскость или фаску на заготовке, болты фиксации ослабляют и корпус суппорта разворачивают вручную. После выбора нужного положения узел намертво блокируют, чтобы исключить любое смещение инструмента под действием сил резания. Жесткость этого соединения напрямую влияет на отсутствие вибраций и чистоту поверхности при снятии глубокой стружки с массивного металла.

Внутри суппорта располагают винтовую пару, которая отвечает за вертикальную подачу резца при помощи верхнего маховика. Направляющие суппорта имеют форму ласточкина хвоста, и такая геометрия гарантирует точность перемещения инструмента без перекосов. Для компенсации естественного износа трущихся плоскостей в конструкцию встраивают регулировочные клинья. Суппорт снабжают мерным лимбом с ценой деления 0,05 мм для точного контроля глубины прорезаемых пазов или канавок.

Храповой механизм обеспечивает перемещение рабочего стола в поперечном направлении в моменты холостого хода ползуна. Он включает в себя храповое колесо и собачку, которую приводит в движение отдельный кривошип от главного вала станка.

Когда ползун возвращается в исходное положение, собачка поворачивает ходовой винт на определенный угол и сдвигает деталь на заданную величину подачи. Прерывистость процесса необходима для того, чтобы инструмент начинал новый рабочий проход по свежему слою металла. Величину подачи регулируют изменением эксцентриситета пальца на приводном диске, и этот процесс меняет количество захватываемых зубьев колеса за один цикл.

Для предотвращения случайного обратного вращения винта в конструкции предусматривают фиксирующий стопор или пружинный фиксатор. Храповик защищают герметичным кожухом для предотвращения попадания металлической пыли и абразива в механизм зацепления. Рукоятка переключения позволяет быстро менять направление подачи стола вправо или влево без остановки главного двигателя.

Откидная планка защищает режущую кромку резца от затупления и повреждения в момент обратного перемещения ползуна. Резцедержатель закрепляют на шарнирной оси, и такая подвеска позволяет инструменту свободно приподниматься над поверхностью заготовки при холостом ходе. Резец просто скользит по металлу без существенного давления. Это сохраняет остроту заточки и предотвращает появление царапин на обработанной плоскости.

Когда начинается рабочий ход, планка опускается в массивное гнездо и плотно прижимается к опорным плоскостям суппорта. Вся сила резания передается на корпус станка через этот жесткий упор, обеспечивая стабильность глубины строгания.

Плотность прилегания планки контролируют при помощи регулировочных винтов для исключения люфта в момент соприкосновения с металлом. Опорные поверхности шарнира и гнезда проходят процедуру закалки и последующей притирки для достижения идеального контакта по всей площади. В некоторых моделях устанавливают пружинные компенсаторы, которые принудительно возвращают планку в рабочее положение.

Длину хода ползуна регулируют путем изменения положения кривошипного пальца на главном колесе при помощи специального ключа и винтовой пары. Эту операцию проводят при полной остановке станка, когда необходимо адаптировать амплитуду движения резца под габариты конкретной детали. Увеличение радиуса вращения пальца заставляет кулису качаться сильнее. Такая настройка обеспечивает проход инструмента по всей длине поверхности.

Для обеспечения полноценного выхода стружки из зоны контакта величина перебега резца за края заготовки должна составлять 20-30 мм. Контроль параметров осуществляют по мерной линейке, которую закрепляют на боковой стороне направляющих станины.

Положение зоны строгания относительно рабочего стола корректируют смещением самого ползуна по резьбовому валу внутри его корпуса. Оператор ослабляет стопорную рукоятку и вращает маховик, чтобы передвинуть инструмент в нужное стартовое положение без изменения длины хода. Эта функция позволяет обрабатывать заготовки разного габарита в любой части стола без их частого перезакрепления.

Вертикальные направляющие на передней стенке станины служат для перемещения поперечины, на которой располагается рабочий стол оборудования. Их изготавливают в виде широких шлифованных плоскостей с профилем типа ласточкин хвост для обеспечения высокой жесткости системы под нагрузкой. По этим рельсам стол поднимают или опускают в зависимости от высоты обрабатываемой заготовки при помощи мощного винтового привода.

Параллельность направляющих оси движения ползуна определяет точность геометрии детали и отсутствие перекосов при строгании. Для предотвращения износа при частом позиционировании массивных узлов эти поверхности проходят закалку токами высокой частоты.

Для фиксации поперечины в выбранном положении используют мощные прижимные планки с болтовым креплением. Когда стол выставлен на нужной высоте, зажимы намертво притягивают его к стойке для создания единой монолитной конструкции. Жесткость необходима для эффективного гашения вибраций, которые возникают при ударном врезании резца в металл. Для удаления пыли и горячей стружки направляющие снабжают защитными скребками из маслостойкой резины.

Смазка горизонтальных направляющих ползуна осуществляется при помощи плунжерного насоса, который забирает масло из картера станины. Жидкость поступает в распределительную сеть и подается непосредственно на трущиеся поверхности через ряд отверстий по всей длине хода. Масляная пленка разделяет металл ползуна и станины, такая преграда снижает трение и предотвращает перегрев узлов при высоких скоростях возвратно-поступательного движения.

Отработанная смазка стекает обратно в резервуар, проходя через систему сетчатых и магнитных фильтров для удаления продуктов износа. Постоянная циркуляция масла также способствует охлаждению нагруженных плоскостей в зоне работы кулисного механизма.

Контроль за работой системы ведут через прозрачное смотровое окно или при помощи индикатора давления на передней панели станка. Если подача смазки прекращается, риск возникновения задиров на направляющих возрастает многократно, и это может привести к заклиниванию ползуна. Оператор проверяет наличие масляного тумана на открытых частях направляющих перед началом каждой рабочей смены. Для работы используют специальные индустриальные масла с высокой адгезией, которые не стекают с вертикальных и наклонных поверхностей.

Поворотные станочные тиски являются основным приспособлением для закрепления заготовок малой и средней величины на рабочем столе. Их основание снабжают градусной шкалой, которая позволяет разворачивать деталь в горизонтальной плоскости на любой угол до 360°. Это дает возможность обрабатывать скосы и наклонные пазы без сложной выверки положения металла относительно хода ползуна.

Губки тисков изготавливают из закаленной стали с насечкой для надежного удержания заготовки при значительных усилиях строгания. Для работы с чистовыми поверхностями используют мягкие накладки из алюминия или меди, чтобы исключить появление вмятин на деталях.

Корпус тисков крепят к Т-образным пазам стола при помощи массивных болтов, которые обеспечивают неподвижность оснастки под нагрузкой. Жесткость фиксации тисков определяет уровень вибраций и финальный класс шероховатости поверхности готового изделия. При обработке длинных деталей используют дополнительные упоры, которые принимают на себя осевую силу резания и разгружают винт тисков.

Главный привод поперечно-строгального станка включает в себя мощный электродвигатель и многоступенчатую коробку скоростей с зубчатыми передачами. Мотор передает вращение на входной вал через систему клиновых ремней, которые гасят рывки при запуске и защищают узлы от перегрузок. Коробка скоростей позволяет менять число двойных ходов ползуна в минуту в зависимости от твердости материала и длины прохода.

Переключение ступеней производят рычагами на боковой стенке станины, и этот процесс меняет передаточное число в кинематической цепи кулисного механизма. Все шестерни вращаются в масляной ванне, что обеспечивает долговечность зубьев и тихую работу агрегата на высоких оборотах.

Современные модели снабжают частотными преобразователями для бесступенчатой регулировки скорости резания без остановки двигателя. Это позволяет подбирать идеальный режим обработки для получения зеркальной поверхности металла без лишних тепловых нагрузок на инструмент. Внутри коробки устанавливают электромагнитную муфту или тормоз для мгновенной остановки ползуна при возникновении аварийной ситуации. Валы коробки скоростей монтируют на прецизионных подшипниках качения для исключения радиального биения и осевых люфтов.

Пятипозиционный резцедержатель револьверного типа позволяет устанавливать несколько разных инструментов одновременно и быстро менять их в процессе работы. Головка имеет массивный стальной корпус с пазами под стандартные резцы разного профиля: проходные, канавочные, чистовые или фасонные.

Индексация позиций происходит путем поворота центрального блока, который фиксируют жестким подпружиненным стопором после выбора нужного инструмента. Подобная оснастка значительно сокращает вспомогательное время на переналадку оборудования при изготовлении сложных деталей с множеством переходов. Оператору не нужно каждый раз выверять вылет и угол установки нового резца вручную.

Зажим инструмента в гнездах производят мощными винтами с закаленными концами для исключения вибраций во время силового строгания. Конструкция резцедержателя обеспечивает высокую жесткость и точность повторяемости положения режущей кромки при каждом повороте. Головку монтируют на откидную планку суппорта, что сохраняет функцию подъема инструмента на обратном ходу. Для защиты резьбовых соединений от коррозии используют хром-никелевое покрытие всех наружных элементов узла.

Ограничители перемещения (упоры) предотвращают выход рабочего стола за пределы безопасной зоны и защищают ходовой винт от заклинивания. Они представляют собой регулируемые упорные планки, которые монтируют на направляющих поперечины в крайних точках хода.

Когда стол достигает лимита, упор воздействует на механический рычаг, который мгновенно отключает собачку храпового механизма подачи. Подобная блокировка исключает поломку зубьев шестерен и деформацию валов при случайном пропуске момента окончания обработки. В современных моделях механические упоры дублируют электрическими концевыми выключателями, которые разрывают цепь питания двигателя.

Настройка положения ограничителей входит в обязательный цикл подготовки станка к работе с новой партией деталей. Оператор выставляет упоры так, чтобы стол имел небольшой запас хода относительно краев заготовки для свободного позиционирования инструмента. Конструкция блокировочного узла исключает самопроизвольное включение подачи до момента устранения причины остановки.

УЦИ включает линейные оптические шкалы на осях перемещения и дисплей для отображения координат стола и ползуна в реальном времени. Датчики считывают реальное смещение узлов с точностью до 0,01 мм, и такая информация позволяет полностью исключить ошибки, связанные с износом ходовых винтов. Оператор видит точное положение резца на экране, что значительно упрощает нарезание канавок и обработку ступенчатых плоскостей с жесткими допусками.

Наличие УЦИ избавляет от необходимости постоянного использования штангенциркуля и ручной разметки заготовки перед каждым проходом. Это сокращает время настройки оборудования и снижает вероятность появления брака из-за невнимательности человека.

Электронный блок позволяет обнулять значения в любой точке рабочего поля и сохранять в памяти координаты нескольких базовых поверхностей. Светодиодное табло имеет высокую яркость и защищено от попадания брызг масла и металлической стружки прочным полимерным корпусом. Оптические линейки монтируют в герметичных алюминиевых кожухах, которые предотвращают повреждение прецизионных шкал при работе на высоких скоростях.

Контроль параллельности хода стола относительно оси движения ползуна выполняют при помощи прецизионного индикатора часового типа на магнитной стойке. Прибор закрепляют на резцедержателе, а его измерительный наконечник упирают в верхнюю или боковую плоскость рабочего стола.

При медленном перемещении стола вручную по всей длине направляющих стрелка прибора не должна отклоняться более чем на 0,02 мм на 1000 мм пути. Подобная выверка необходима для получения идеально плоских поверхностей без уклонов и искажений геометрической формы детали. Если обнаруживают отклонение, производят регулировку прижимных планок поперечины или юстировку положения самой станины на фундаменте.

Периодическую проверку проводят после каждого перемещения станка или раз в полгода в рамках планового технического осмотра. На точность показателей влияет чистота направляющих и правильность затяжки анкерных болтов основания. Проверку также выполняют под нагрузкой, устанавливая на стол контрольный груз для имитации веса реальной заготовки. Стабильность параллельности хода гарантирует, что все пазы и уступы на длинной детали будут иметь одинаковую глубину на всем протяжении реза.
