Строгание горизонтальных поверхностей

Выбор базовой поверхности определяет точность всех последующих операций, так как именно от нее отсчитывают координаты остальных плоскостей детали. Обычно за основу берут сторону с наибольшей площадью, которая имеет минимальное количество дефектов литья или прокатки.

Если заготовка имеет значительные искривления, сначала проводят черновую обработку одной плоскости для создания надежной опоры. Металл снимают до тех пор, пока поверхность не станет ровной и не обеспечит плотное прилегание к столу станка. Только после этого деталь переворачивают и приступают к основной работе над ответственной стороной изделия. Правильная база исключает качание заготовки под действием сил резания и гарантирует стабильность размеров в каждой точке прохода.

Когда работают с массивными плитами, в качестве базы могут выступать технологические приливы, которые после завершения всех этапов срезают. Положение заготовки проверяют по индикатору часового типа, который закрепляют в суппорте станка. Измерительный наконечник ведут вдоль всей длины стола, чтобы убедиться в отсутствии перекосов. Любое отклонение свыше 0.05 мм требует подкладки стальных пластин под основание детали.

Широкие лопаточные резцы применяют на заключительном этапе для получения зеркальной поверхности с минимальной шероховатостью. Режущая кромка такого инструмента имеет большую длину и прямолинейную форму, что позволяет перекрывать несколько предыдущих дорожек за один проход.

При чистовом строгании подачу на ход стола настраивают так, чтобы она составляла 0.5-0.8 от ширины лезвия. Благодаря этому на металле исчезают мелкие гребешки и риски, которые остаются после остроносых обдирочных инструментов. Процесс обеспечивает высокую плоскостность, потому что широкий резец сглаживает микронеровности и работает по принципу строгального ножа.

Скорость рабочего хода при использовании лопаточных резцов снижают до 5–10 м/мин для исключения перегрева кромки и возникновения вибраций. Обильное смазывание поверхности минеральным маслом или смесью керосина предотвращает налипание стружки на лезвие. Если инструмент заточен правильно, стружка выходит в виде тончайшей прозрачной ленты, а поверхность металла приобретает высокую отражающую способность. Метод подходит для обработки чугунных станин и массивных плит редукторов, где требуется плотное прилегание сопрягаемых деталей.

Фиксация тонкостенных заготовок требует особого подхода, так как избыточное усилие прижимов может вызвать выгибание металла в центральной части. Для таких деталей часто используют магнитные плиты, которые притягивают стальной лист равномерно по всей площади основания.

Если применяют механические прихваты, их располагают строго над опорными точками, чтобы исключить появление изгибающих моментов. Усилие затяжки болтов контролируют динамометрическим ключом, потому что даже небольшая перетяжка одного угла нарушит прямолинейность после снятия нагрузки. Между прижимом и деталью прокладывают мягкие алюминиевые или медные прокладки для защиты чистовой поверхности от забоин.

Когда обрабатывают длинные и узкие заготовки, используют боковые упоры и клиновые зажимы, которые фиксируют деталь за торцы. Подобная схема крепления оставляет верхнюю плоскость полностью открытой для беспрепятственного прохода резца. Если заготовка имеет внутренние напряжения, после чернового снятия слоя металла ее освобождают и закрепляют заново для перераспределения сил упругости. Процесс повторной фиксации исключает коробление плиты на финальной стадии обработки.

Интенсивное трение в зоне резания вызывает локальный нагрев металла, который приводит к тепловому расширению заготовки во время работы. Если деталь нагревается неравномерно, ее верхний слой удлиняется больше нижнего, что вызывает временный прогиб всей конструкции.

Когда после завершения строгания металл остывает, плоскость принимает естественную форму, но на ней могут появиться отклонения от прямолинейности. Чтобы этого избежать, для финишных проходов выбирают режимы с минимальным выделением тепла и используют охлаждающие жидкости. Стабильный тепловой режим гарантирует, что геометрические параметры изделия останутся в пределах допуска после его снятия со станка.

Массивные детали обладают большой тепловой инерцией, поэтому их оставляют на столе до полного выравнивания температуры перед проведением финальных замеров. Мастер периодически проверяет нагрев поверхности контактным термометром, чтобы он не превышал +35℃ или +40℃. Если строгальный станок работает в холодном цехе, для исключения погрешностей позиционирования учитывают разницу температур между станиной и заготовкой. Тепловое расширение самого резца также может повлиять на глубину врезания при длительных циклах обработки.

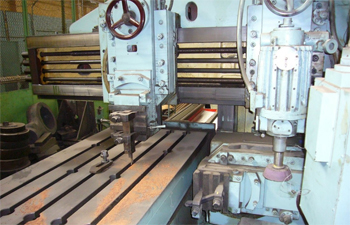

Скорость рабочего хода стола подбирают в зависимости от твердости материала и требуемого класса чистоты поверхности. Высокие скорости, до 40–60 м/мин, подходят для черновой обработки мягких сталей, так как они повышают производительность и способствуют быстрому удалению припуска.

Однако при быстром движении стола возрастают инерционные нагрузки на механизмы станка, что может спровоцировать вибрации. Если на поверхности металла появляется характерная «волна», скорость резания снижают до стабилизации процесса. Оптимальный темп работы обеспечивает ровный сход стружки и исключает выкрашивание режущей кромки резца.

Для чистовых операций скорость всегда уменьшают, так как это снижает динамические удары в момент врезания инструмента в заготовку. Медленное перемещение стола позволяет резцу аккуратно срезать микроны металла без образования заусенцев на краях. Мастер учитывает и скорость обратного хода, которую стараются сделать максимально высокой для сокращения времени цикла. Современные приводы с частотным регулированием позволяют плавно менять темп движения в любой точке траектории.

Обработка нержавеющей стали сопряжена с трудностями из-за высокой вязкости металла и его склонности к мгновенному наклепу. Для облегчения процесса стружкообразования при строгании таких сплавов используют резцы с очень острой заточкой и положительными углами атаки.

Если лезвие затупится, оно начнет не резать, а сминать поверхность, что приведет к резкому росту твердости верхнего слоя. Для работы выбирают инструменты с пластинами из твердых сплавов с добавлением кобальта, которые сохраняют прочность при высоких нагрузках. Обязательное условие - применение специальных смазок на основе серы или хлора для снижения трения.

Глубину резания для нержавейки делают постоянной, стараясь не допускать проскальзывания резца по поверхности без снятия металла. Каждый проход должен проникать под слой наклепа, который остался от предыдущей операции, иначе кромка инструмента быстро разрушится. Мастер настраивает жесткое крепление заготовки, так как малейшая вибрация при работе с вязким металлом вызывает порчу зеркала детали. После завершения строгания поверхность часто требует дополнительной пассивации для восстановления защитных свойств оксидной пленки.

Переход от черновой к чистовой стадии требует обязательной замены инструмента, так как обдирочный резец неизбежно теряет идеальную остроту после снятия основной массы металла. На его кромке появляются микроскопические сколы и следы износа, которые оставят глубокие борозды на финишной поверхности. Чистовой резец имеет другую геометрию заточки с увеличенными углами и радиусом вершины для получения гладкого профиля.

Смена оснастки также позволяет использовать разные марки твердых сплавов: прочные для обдирки и износостойкие для финиша. Такая тактика экономит дорогостоящий прецизионный инструмент и повышает общую культуру производства.

Перед установкой нового резца суппорт очищают от стружки, чтобы обеспечить точность позиционирования вершины инструмента. Мастер проверяет вылет лезвия и надежность фиксации болтов в резцедержателе для исключения люфтов. Часто для финишных проходов выбирают резцы из быстрорежущей стали, которые позволяют добиться более высокой чистоты по сравнению с твердосплавными напайками. Использование специализированного инструмента на каждом этапе гарантирует достижение 2-3 класса точности без лишних затрат времени.

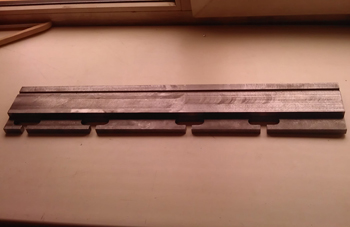

Для достижения параллельности сторон деталь сначала строгают с одной стороны для создания чистой и ровной базы. Затем заготовку переворачивают и устанавливают обработанной плоскостью непосредственно на поверхность стола станка.

Перед закреплением стол тщательно протирают и проверяют отсутствие под ним даже мельчайшей стружки, которая может вызвать перекос. Если деталь имеет сложную форму, используют прецизионные параллельные подкладки одинаковой высоты. Второй проход резца будет идти строго параллельно плоскости стола, а значит, и первой обработанной грани изделия.

Контроль параллельности проводят микрометром или индикаторной стойкой, замеряя толщину плиты в четырех углах и в центре. Если обнаруживают разницу в показаниях более 0.02 мм, положение заготовки корректируют и выполняют дополнительный тонкий проход. Для длинных деталей важно учитывать износ направляющих станка, так как просадка стола в середине хода приведет к появлению вогнутости. Использование современных систем цифровой индикации помогает мастеру отслеживать положение суппорта с точностью до микрона.

Обработка литых деталей осложняется наличием твердой корки и остатков формовочного песка на поверхности металла. Эти включения работают как мощный абразив, поэтому для первого прохода выбирают специальные резцы с усиленной головкой.

Глубину врезания настраивают так, чтобы вершина инструмента сразу уходила под литейную корку в мягкие слои чугуна или стали. Такой метод защищает режущую кромку от мгновенного затупления и сколов при контакте с неровностями литья. Мастер внимательно следит за цветом и формой стружки, которые сигнализируют о наличии скрытых раковин или газовых пор внутри металла.

Литые заготовки часто имеют значительные внутренние напряжения, которые высвобождаются по мере снятия верхних слоев. Это может вызвать самопроизвольную деформацию детали прямо в процессе строгания, поэтому между операциями делают перерывы для стабилизации формы. Иногда для ответственных станин перед финишными проходами применяют метод естественного или искусственного старения. Горизонтальное строгание позволяет подготовить идеальные направляющие пути для мобильных узлов других станков.

Параметр шероховатости Ra зависит от сочетания радиуса закругления вершины резца, величины подачи и жесткости технологической системы. Если резец имеет острый угол без радиуса, на металле останутся четкие следы в виде гребешков, высота которых прямо пропорциональна квадрату подачи. Применение инструментов с закругленной кромкой позволяет «срезать» эти вершины, делая микрорельеф более плавным и однородным.

На чистоту поверхности также влияет наличие люфтов в направляющих ползуна и суппорта, так как дрожание инструмента создает мелкую рябь. Качественное состояние станка - фундамент для получения зеркального блеска.

Материал заготовки также вносит свой вклад: хрупкие металлы режутся чище вязких из-за отсутствия нароста на кромке резца. При работе с мягкими сталями часто возникает эффект налипания микрочастиц металла, который исправляют применением активных охлаждающих составов. Угол наклона режущей кромки определяет направление отвода стружки, что предотвращает появление царапин на уже обработанном участке. Мастер подбирает оптимальную скорость резания для каждого конкретного сплава на основе опыта и табличных данных.

Применение смазочно-охлаждающих жидкостей (СОЖ) необходимо для снижения температуры в зоне контакта резца с металлом и уменьшения сил трения. Без охлаждения режущая кромка быстро перегревается и теряет твердость, что ведет к ускоренному износу и потере размеров детали.

Жидкость также способствует эффективному вымыванию мелкой стружки и пыли, которые могут попасть под лезвие и поцарапать зеркало заготовки. На горизонтальных плоскостях СОЖ часто подают методом полива или распыления масляного тумана для создания стабильной защитной пленки. Это значительно улучшает чистоту поверхности и облегчает сход материала.

Для разных металлов выбирают специфические составы: эмульсии на основе воды для охлаждения или густые масла для снижения трения. При обработке чугуна часто обходятся без охлаждения, но используют обдув сжатым воздухом для удаления графитовой пыли. В случае строгания алюминия применяют керосин, который предотвращает налипание вязкого металла на резец. Система подачи жидкости должна работать непрерывно, так как резкие температурные скачки могут вызвать появление микротрещин на твердосплавных пластинах.

Контроль качества проводят с помощью поверочных линеек большой длины, лекальных угольников и электронных уровней. Линейку накладывают на поверхность в разных направлениях: по периметру, по осям и по диагоналям для обнаружения «винтовых» искажений.

С помощью щупов замеряют величину световой щели между гранью инструмента и металлом, которая не должна превышать заданный допуск. Для прецизионных работ используют метод «на краску», когда деталь прикладывают к эталонной плите и оценивают количество пятен контакта на квадратный дюйм. Этот способ позволяет увидеть мельчайшие выпуклости, невидимые глазу.

Современные лазерные измерительные системы позволяют строить 3D-карту поверхности и фиксировать отклонения от плоскостности с точностью до 0.001 мм. Результаты измерений выводятся на экран в виде графика, что помогает мастеру принять решение о необходимости дополнительных чистовых проходов. Если деталь имеет большие габариты, проверку выполняют в нескольких точках с учетом прогиба под собственным весом.

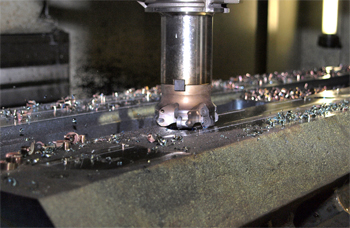

При горизонтальном строгании образуется большое количество стружки, которая скапливается непосредственно на поверхности заготовки и мешает обзору зоны резания. Для ее удаления используют автоматические скребки, которые сбрасывают отходы металла в лотки станины при каждом обратном ходе стола.

Если стружка вязкая и длинная, мастер применяет стружколомы на резцах, чтобы она распадалась на мелкие сегменты. Попадание горячей стружки под режущую кромку на обратном пути недопустимо, так как это приведет к появлению задиров на чистовой поверхности. Регулярная очистка рабочей зоны обеспечивает безопасность процесса и сохраняет ресурс направляющих станка.

Использование мощных промышленных пылесосов или магнитных транспортеров позволяет автоматизировать сбор отходов в крупносерийном производстве. При обработке чугуна образуется много мелкой пыли, которую удаляют вытяжными установками для защиты легких персонала и механизмов оборудования. Стружка от разных металлов должна собираться раздельно для последующей переработки и сохранения чистоты сплавов. Правильная организация системы удаления отходов снижает время простоев на ручную уборку станка.
