Продольно-строгальные станки

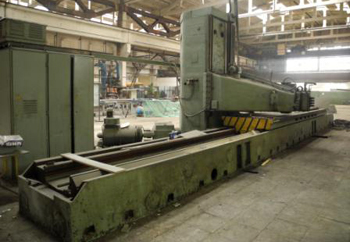

Двухстоечная портальная конструкция включает две массивные вертикальные опоры, которые соединены сверху мощной перекладиной для обеспечения максимальной жесткости. Подобная схема создает замкнутый силовой контур, который эффективно противостоит огромным усилиям, возникающим при одновременной работе четырех резцов.

Стойки монтируют на общем основании и связывают с фундаментом анкерными болтами для исключения вибраций во время резания. Портальная компоновка позволяет размещать на поперечине сразу несколько суппортов, обеспечивая высокую производительность при обработке широких плит. Замкнутая рама гарантирует стабильность геометрических параметров станка при перемещении тяжелой траверсы с инструментами.

Внутренние полости литых колонн часто снабжают ребрами жесткости для предотвращения скручивания и прогиба под нагрузкой. На боковых гранях стоек располагают дополнительные направляющие для установки вспомогательных суппортов, которые строгают боковые стенки детали. Точность параллельности колонн проверяют при помощи лазерных приборов во время сборки агрегата на месте эксплуатации.

Поступательное движение стола вместе с заготовкой является главным рабочим движением в продольно-строгальных машинах. Резцы в суппортах при этом остаются неподвижными, что позволяет использовать массивные державки и снимать стружку большого сечения.

Такой принцип работы выгоден для обработки очень тяжелых деталей, потому что огромная инерция платформы помогает гасить рывки при встрече инструмента с твердым металлом. Стол перемещается по длинным направляющим станины, обеспечивая идеальную прямолинейность прохода на протяжении 10–20 м. Жесткая связь с приводом гарантирует постоянство скорости резания вне зависимости от твердости сплава заготовки.

Для перемещения платформы используют реечные передачи или мощные червячные винты, которые исключают возникновение осевых люфтов. На верхней плоскости стола нарезают Т-образные пазы для надежной фиксации прижимов и упоров, удерживающих деталь от продольного сдвига. Обратный ход совершают на повышенной скорости. Направляющие стола постоянно смазывают под давлением для создания масляного клина и предотвращения износа металла.

Боковые суппорты монтируют непосредственно на вертикальных стойках портала для обработки боковых поверхностей и уступов заготовки. Эти узлы имеют независимые приводы подач, что позволяет вести строгание одновременно с горизонтальными инструментами на поперечине. Подобная компоновка исключает необходимость кантования тяжелой детали для обработки ее торцов, экономя время и силы персонала.

Суппорты могут перемещаться по всей высоте стойки, обеспечивая доступ к самым сложным участкам отливки или сварной рамы. Жесткое крепление на колоннах гарантирует высокую точность перпендикулярности боковых граней относительно верхней плоскости детали.

Конструкция резцедержателей боковых узлов предусматривает поворот на определенный угол для выполнения наклонных фасок и пазов. Механизм автоматического откидывания резца также встраивают в каждый суппорт для защиты кромки на обратном пути. Управление перемещениями выносят на общий пульт, где оператор задает параметры для всех инструментов сразу. Использование боковых резцов позволяет получать готовое изделие с законченной геометрией за один рабочий установ.

Гидростатическая разгрузка позволяет перемещать стол весом в несколько десятков тонн с минимальным коэффициентом трения. Система подает масло под высоким давлением непосредственно в карманы на направляющих станины, создавая устойчивый масляный слой между сопрягаемыми деталями. Платформа фактически всплывает над основанием, и такая ситуация полностью исключает прямой контакт металла о металл даже при максимальной загрузке.

Технология предотвращает появление задиров и значительно снижает потребляемую мощность главного электродвигателя. Жидкость постоянно циркулирует через теплообменники для поддержания стабильной вязкости смазочного состава.

Насосная станция регулирует напор в зависимости от веса установленной заготовки, обеспечивая равномерный зазор по всей длине станины. Гидростатические опоры обладают отличными демпфирующими свойствами, гася микровибрации от процесса резания. Отсутствие механического износа направляющих гарантирует сохранение паспортной точности станка на протяжении десятилетий эксплуатации.

Система управления скоростью по схеме генератор-двигатель обеспечивает плавный реверс и бесступенчатое регулирование оборотов главного привода. Мощный электродвигатель переменного тока вращает генератор постоянного тока, который питает основной тяговый мотор стола. Изменение напряжения в цепи позволяет менять скорость перемещения платформы в широком диапазоне без рывков и ударов.

Электромашинная установка эффективно гасит пиковые нагрузки, возникающие в моменты врезания резца в заготовку. Отсутствие сложных электронных преобразователей в классических моделях повышает надежность агрегата в условиях нестабильного напряжения в сети.

Торможение стола в крайних точках происходит за счет рекуперации энергии, когда тяговый мотор начинает работать в режиме генератора. Это позволяет быстро и безопасно останавливать массу в десятки тонн перед началом обратного хода. Система управления автоматически поддерживает заданную скорость резания вне зависимости от изменения сопротивления металла. Магнитные пускатели и реле в шкафу управления обеспечивают четкое срабатывание всех циклов автоматики.

V-образные направляющие обеспечивают идеальное самоцентрирование стола и высокую точность прямолинейного движения на больших длинах. В отличие от плоских опор, призматический профиль исключает боковые смещения платформы под действием радиальных сил резания. Нагрузка распределяется по двум наклонным поверхностям, и такая схема гарантирует стабильность положения инструмента относительно оси заготовки.

Сопрягаемые плоскости станины и стола притирают друг к другу для достижения максимальной площади контакта и равномерного давления. Подобная геометрия узла позволяет обрабатывать длинномерные детали с сохранением параллельности сторон в пределах сотых долей миллиметра.

Для уменьшения трения в вершине призмы прорезают масляные канавки, через которые подают смазку под высоким давлением. Конструкция направляющих предусматривает сбор излишков масла в желоба для последующей фильтрации и возврата в бак. Комбинированные системы часто включают одну V-образную и одну плоскую направляющую для компенсации тепловых расширений стола. Это предотвращает заклинивание узлов при изменении температуры воздуха в цехе на протяжении рабочей смены.

Конструкция портального станка позволяет монтировать до четырех независимых суппортов для одновременной обработки заготовки. Два узла размещают на горизонтальной поперечине для работы над верхней плоскостью детали, а еще два устанавливают на вертикальных стойках. Подобная компоновка дает возможность строгать верхнюю грань и обе боковые стороны за один проход стола.

Скорость выполнения операций возрастает в несколько раз, сокращая общее время нахождения отливки на рабочем месте. Каждый резцедержатель имеет индивидуальную настройку глубины и угла наклона для выполнения сложных фасонных профилей.

Синхронизация подач всех инструментов происходит через общую коробку передач или при помощи индивидуальных серводвигателей в моделях с ЧПУ. Оператор настраивает положение каждого резца так, чтобы исключить их взаимное столкновение во время рабочего хода. Массивная станина поглощает суммарные усилия резания от нескольких кромок без потери точности геометрии.

Вертикальное перемещение поперечной балки выполняют при помощи двух прецизионных винтов, которые расположены внутри стоек портала. Синхронное вращение винтов обеспечивает подъем или опускание тяжелой траверсы без перекосов относительно плоскости рабочего стола.

После достижения нужной высоты балку намертво прижимают к направляющим стоек гидравлическими зажимами для создания жесткого силового контура. Такая настройка позволяет обрабатывать детали разной высоты, обеспечивая минимальный вылет резцов из суппортов. Стабильность положения поперечины критична для сохранения параллельности обрабатываемой плоскости и основания заготовки.

Механизм подъема снабжают отдельным электродвигателем и червячным редуктором для плавности позиционирования. Контроль горизонтальности балки проводят при помощи встроенных уровней или электронных датчиков наклона. Если один из винтов изнашивается быстрее другого, возникает перекос, который устраняют ручной регулировкой соединительной муфты.

Продольное строгание имеет преимущество перед фрезерованием при обработке длинных плоскостей из-за отсутствия значительного нагрева заготовки. Резец снимает стружку с постоянной скоростью, и большая часть тепловой энергии уходит вместе с отработанным металлом. При фрезеровании контакт множества зубьев фрезы с поверхностью создает высокую температуру, которая вызывает коробление тонких плит.

Строгальный инструмент создает минимальные внутренние напряжения в поверхностном слое, сохраняя идеальную плоскостность детали после снятия со станка. Подобная особенность критична для изготовления прецизионных направляющих и поверочных линеек большой протяженности.

Процесс строгания позволяет получать очень низкую шероховатость Ra 0,16 мкм за счет использования широких чистовых лопаточных резцов. Один проход такого инструмента заменяет несколько проходов фрезы, исключая появление характерных следов вращения на металле. По сравнению со сложными многозубыми фрезами стоимость эксплуатации строгальных станков ниже из-за простоты заточки одинарных резцов.

Фундаментные анкеры жестко связывают станину станка с массивным бетонным основанием для поглощения динамических ударов при реверсе стола. В моменты смены направления движения платформа весом 80 т создает колоссальные инерционные нагрузки, которые стремятся сдвинуть оборудование с места.

Анкерные болты глубоко уходят в армированный фундамент, распределяя усилия по всему объему бетона и предотвращая растрескивание плиты. Фиксация необходима для сохранения точности юстировки направляющих, которую проводят один раз при монтаже агрегата. Между подошвой станины и полом устанавливают регулировочные клинья для точного выравнивания горизонтали.

Натяжение болтов проверяют периодически, потому что от вибраций гайки могут ослабнуть, и такая ситуация приведет к появлению микролюфтов. Если станина начнет смещаться на фундаменте, чистота поверхности строгания мгновенно ухудшится из-за возникновения резонанса. В современных комплексах используют химические анкеры на основе эпоксидных смол, которые обеспечивают более высокую прочность соединения.

Пневматические подъемники на суппортах портала обеспечивают мгновенный отвод резцов от поверхности детали в начале обратного хода стола. Сжатый воздух поступает в компактные цилиндры по сигналу от датчика положения, и поршни приподнимают резцедержатели на безопасную высоту. Эта система работает значительно быстрее механических хлопушек, что критично при высоких скоростях возврата платформы.

Использование воздуха исключает износ шарниров и ударные нагрузки на инструмент при его опускании в рабочее положение. Регулировка давления в магистрали позволяет настраивать плавность хода механизмов в зависимости от веса установленной оснастки.

Подъем резцов предотвращает появление рисок на гладком металле и существенно увеличивает стойкость твердосплавных пластин. Пневматическая система включает в себя блоки подготовки воздуха с фильтрами и лубрикаторами для смазки внутренних деталей цилиндров. Если давление в сети упадет, блокировка остановит работу станка для предотвращения поломки инструмента о заготовку на обратном пути.

Центральный канал в станине служит для сбора и отвода отработанного масла из зоны направляющих стола обратно в резервуар. При работе гидростатической системы огромные объемы смазки постоянно выходят из-под кромок платформы и стекают в специальные желоба. Канал имеет уклон в сторону фильтрационной установки, что обеспечивает быстрый отток жидкости без застоя и перелива.

Своевременное удаление масла предотвращает его попадание на пол цеха и исключает загрязнение рабочего места. Внутри системы устанавливают магнитные уловители, которые захватывают мельчайшую стальную стружку, попавшую в поток из зоны резания.

Очищенное масло проходит через теплообменники для охлаждения перед повторным нагнетанием в насосную станцию. Стабильная температура смазки необходима для сохранения постоянной вязкости и несущей способности масляного клина. Канал закрывают защитными сетками для предотвращения попадания крупных кусков металла или ветоши, которые могут забить сливные трубы. Регулярная промывка желобов исключает образование осадка из пыли и окисленного масла на дне системы.

Контроль износа направляющих большой протяженности проводят с помощью лазерных трекеров и прецизионных гидростатических уровней. Направляющие станины длиной до 30 м подвержены естественной выработке в центральной части, где стол совершает движение чаще всего. Лазерный луч проецируют вдоль всей оси станка, фиксируя отклонения каретки от идеальной прямой линии с точностью 0,001 мм.

Полученные данные позволяют своевременно проводить юстировку опорных элементов фундамента для компенсации просадки грунта. Регулярная проверка геометрии исключает появление вогнутости или выпуклости на обрабатываемых поверхностях крупногабаритных деталей.

Состояние зеркала направляющих оценивают визуально и при помощи профилометров для выявления микроскопических задиров и царапин. Если обнаруживают износ выше нормы, проводят перешлифовку или шабрение поверхностей непосредственно на месте установки станка. Применение накладных стальных планок упрощает ремонт, так как замену изношенных сегментов выполняют без демонтажа всей станины.
