Вертикально-расточные станки

Вертикальная компоновка оборудования позволяет значительно экономить производственные площади цеха по сравнению с вытянутыми горизонтальными агрегатами. Шпиндельный узел располагают строго перпендикулярно полу, и такая схема обеспечивает передачу всех усилий резания непосредственно на массивное основание станка. Заготовка лежит на горизонтальном рабочем столе под собственным весом, что упрощает процедуру выверки и снижает риск случайного смещения тяжелых деталей во время интенсивного врезания инструмента.

Конструкция полностью исключает возникновение прогиба шпинделя под действием силы тяжести, и этот фактор гарантирует высокую точность геометрии глубоких отверстий при любых режимах работы. Пространство вокруг станка остается свободным для перемещения грузоподъемных механизмов, чтобы рабочие могли легко устанавливать заготовки массой до 20 т и выше без применения сложных приспособлений.

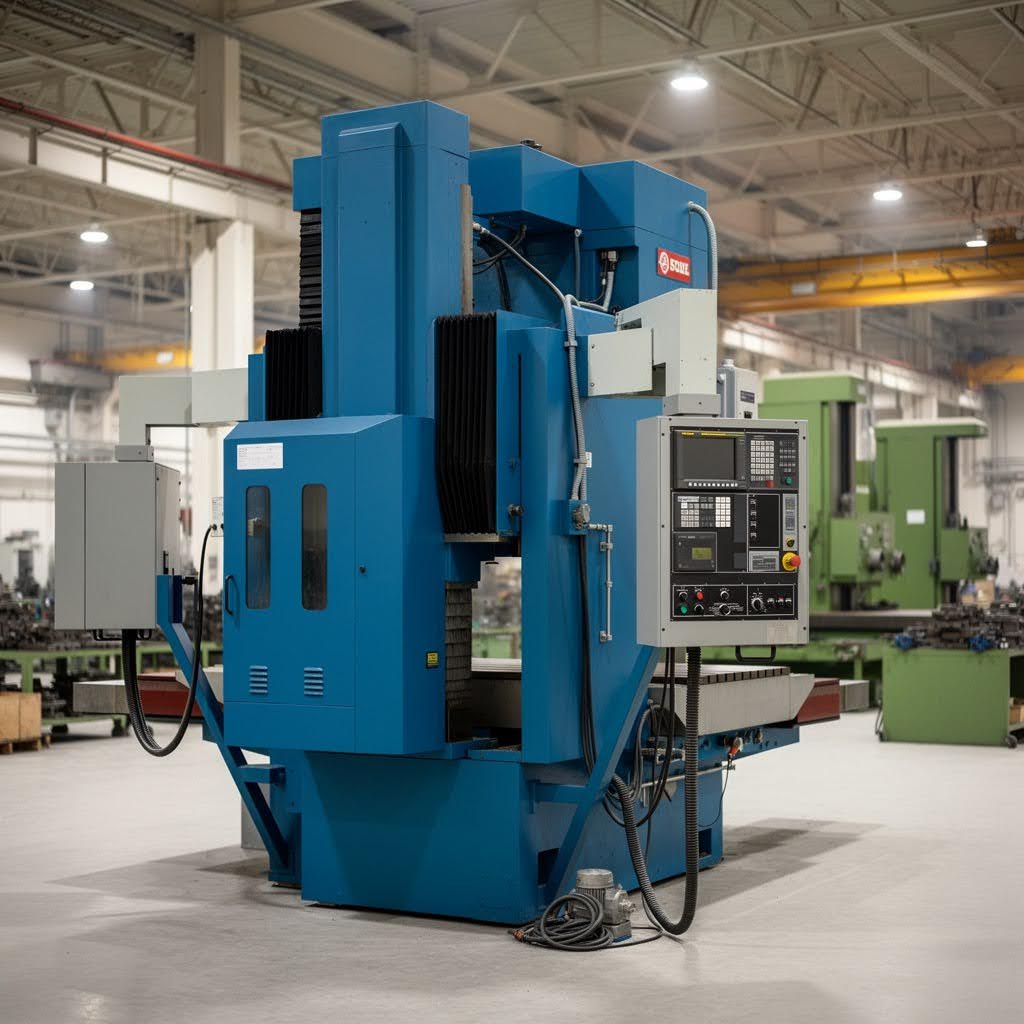

Жесткость системы при вертикальном расположении рабочих органов выше, чем в горизонтальных моделях, так как векторы сил направлены вдоль оси шпинделя в сторону станины. Чугунная основа гасит вибрации и предотвращает появление дрожания на поверхности металла, поэтому стенки отверстий приобретают зеркальный блеск без дополнительной шлифовки. Вертикальные станки проще интегрировать в автоматизированные производственные линии, потому что заготовки подают сверху или сбоку по короткой траектории.

Вертикальная ориентация шпинделя создает идеальные условия для удаления продуктов резания из глубоких отверстий под действием естественной силы тяжести. Стружка и отработанная смазочно-охлаждающая жидкость свободно стекают вниз, и они не скапливаются внутри заготовки и не препятствуют движению инструмента.

Поток эмульсии подают в зону контакта под давлением 4–6 бар, что помогает полностью вымывать мелкие частицы металла даже из узких глухих полостей. В горизонтальных станках шлам часто забивает канавки резца, но вертикальная схема исключает подобный риск и защищает режущую кромку от преждевременного износа.

В нижней части станка находится система наклонных желобов, которые направляют отходы в автоматический конвейер для последующей утилизации. Металлическая пыль не оседает на направляющих стола, потому что жидкость смывает ее в поддон сразу после появления в процессе растачивания. Отсутствие лишнего мусора вокруг заготовки позволяет датчикам измерения работать без ошибок и фиксировать реальные размеры с точностью до 1 мкм.

Шпиндельная пиноль - выдвижная гильза, которая обеспечивает вертикальное перемещение режущего инструмента к обрабатываемой поверхности. Этот узел обладает исключительной осевой жесткостью, так как перемещается внутри массивной бабки по прецизионным направляющим качения.

Конструкция позволяет подавать резец на большую глубину без потери точности, потому что пиноль имеет значительный диаметр и сопротивляется боковым нагрузкам. Внутри гильзы вращается основной вал шпинделя, который передает крутящий момент от двигателя через безлюфтовую муфту или зубчатую передачу. Система автоматической фиксации пиноли в любом промежуточном положении исключает возникновение вибраций при выполнении тяжелых черновых операций по металлу.

Для достижения высокой точности расточки пиноль изготавливают из легированной стали с финишным шлифованием и закалкой поверхностей до 60 HRC. Точное движение узла контролируют оптические линейки, которые передают информацию в систему ЧПУ для мгновенной корректировки глубины врезания. В некоторых моделях пиноль оснащают датчиками контроля температуры, чтобы компенсировать тепловое расширение металла при длительной работе под нагрузкой.

Для надежной фиксации массивных деталей на рабочем столе используют систему Т-образных пазов и специализированные зажимные приспособления. В пазах устанавливают закаленные болты и прихваты, которые прижимают заготовку к поверхности стола с усилием в несколько тонн. Для центрирования симметричных деталей применяют трехкулачковые или четырехкулачковые патроны с независимым перемещением губок для захвата объектов сложной формы.

Использование поводковых устройств и оправок необходимо при обработке длинных втулок, когда требуется исключить радиальное биение во время вращения. Чистота опорных поверхностей стола гарантирует отсутствие перекосов, которые могли бы нарушить перпендикулярность осей нарезаемых отверстий.

Если деталь имеет неправильную конфигурацию, мастер монтирует ее на универсальном делительном столе или использует угольники и призмы для точного позиционирования. Пневматические или гидравлические зажимы обеспечивают постоянное давление фиксации, которое не ослабевает под воздействием вибраций в процессе растачивания. Система активного контроля проверяет правильность установки заготовки с помощью контактного измерительного щупа.

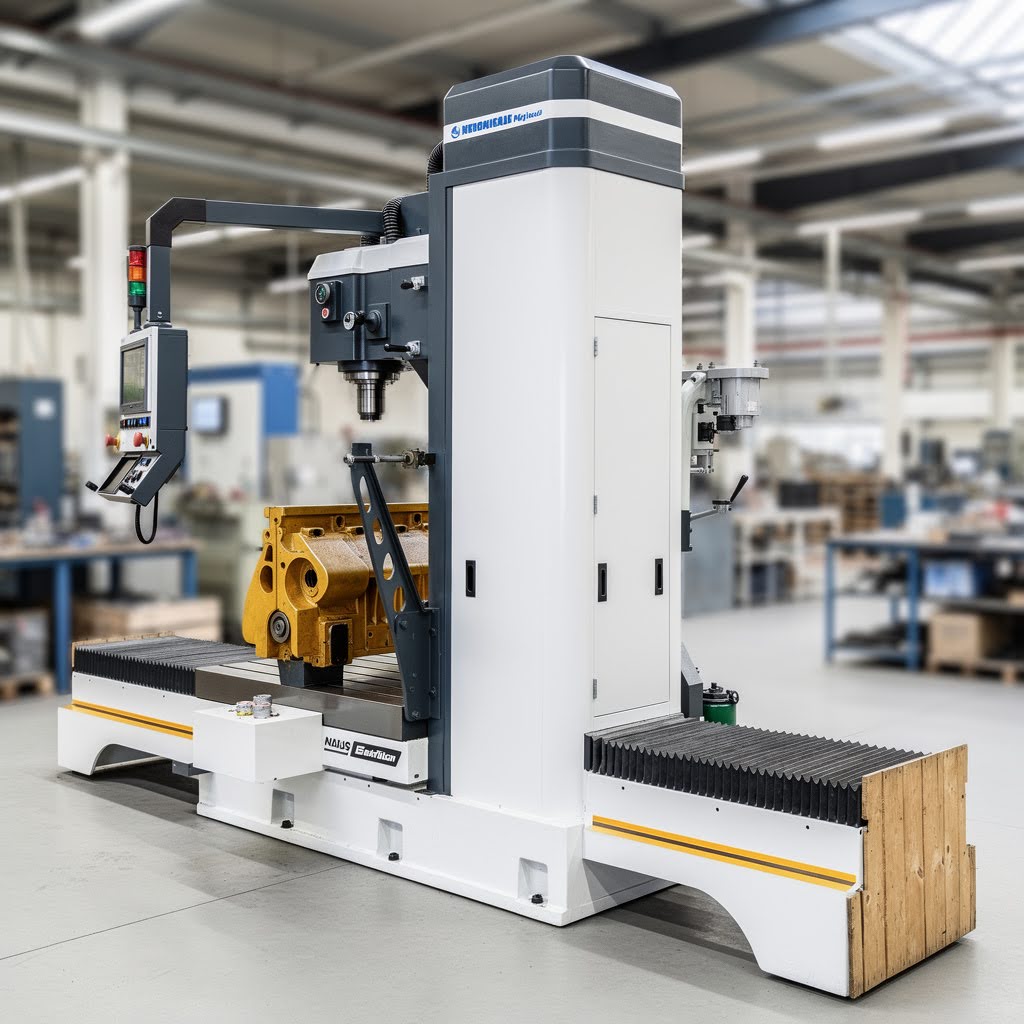

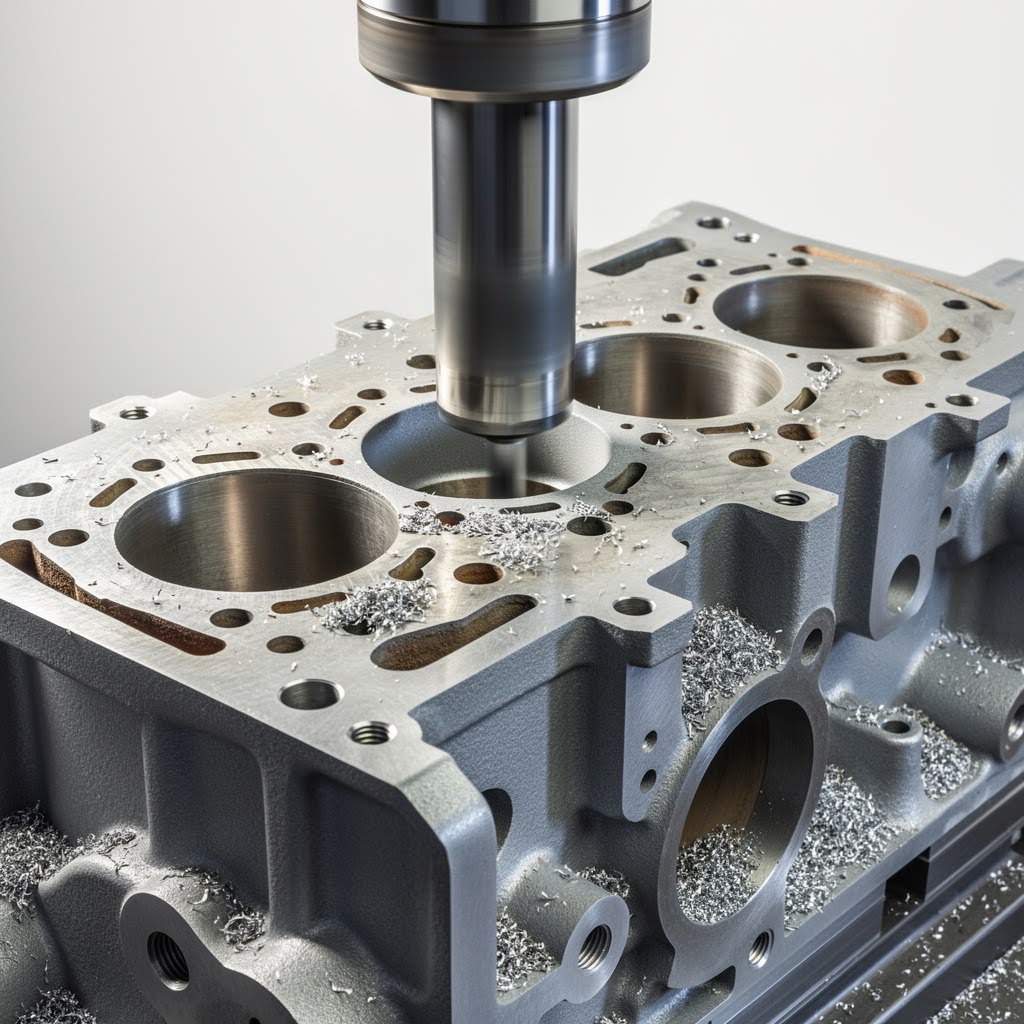

Для расточки глубоких цилиндров применяют длинные борштанги с антивибрационным наполнением, которые сохраняют жесткость при большом вылете шпинделя. Инструмент входит в металл вертикально, и такая траектория исключает увод резца в сторону под действием собственного веса, что характерно для горизонтальных машин.

Система ЧПУ управляет движением пиноли по заданной координатной сетке, обеспечивая идеальную цилиндричность и соосность всех отверстий в блоке. Резцы с микроскопической регулировкой вылета позволяют настраивать диаметр расточки с точностью до 0.005 мм для получения нужного теплового зазора. Использование многорезцовых головок ускоряет процесс, так как за один проход станок выполняет черновую обдирку и чистовое выглаживание поверхности.

Вертикальное расположение блока цилиндров на столе облегчает контроль перпендикулярности осей относительно привалочной плоскости заготовки. Постоянная подача охлаждающей жидкости вымывает шлам из глубоких каналов, предотвращая появление задиров на зеркале цилиндра. После завершения этапа расточки станок может выполнить операцию зенкерования фасок и нарезания резьбы в крепежных отверстиях без переустановки детали.

Ее обеспечивают массивные радиально-упорные подшипники с предварительным натягом. Внутренние компоненты изготавливают из легированной стали с обязательной термической обработкой для повышения поверхностной твердости до 60 HRC.

Конструкция корпуса бабки имеет развитое внутреннее оребрение, которое сопротивляется деформации при возникновении значительных радиальных сил резания. Плотная посадка подшипниковых опор в расточки станины исключает люфты и вибрации при работе с инструментами большого диаметра. Динамическая балансировка вала в сборе с приводными элементами сводит к минимуму центробежные нагрузки на высоких оборотах вращения.

Для предотвращения тепловых смещений внутри бабки монтируют систему принудительной циркуляции охлажденного масла. Постоянный отвод тепловой энергии от подшипников стабилизирует положение оси шпинделя и предотвращает удлинение вала из-за нагрева. Лабиринтные уплотнения на выходе вала создают барьер для мелкой металлической пыли и брызг смазочно-охлаждающей жидкости.

Система автоматического зажима инструмента обеспечивает надежную фиксацию оправок в конусе шпинделя с постоянным осевым усилием. Внутри вала размещают подпружиненный шток с захватным механизмом, который воздействует на затяжной винт или штревель инструментальной головки. Набор тарельчатых пружин создает мощное давление для удержания конуса в посадочном месте под воздействием вибраций и центробежных сил.

Эта конструкция гарантирует жесткость соединения, которая необходима для точной расточки глубоких отверстий без риска смещения резца. Процесс смены оснастки запускает контроллер, когда гидравлический цилиндр преодолевает сопротивление пружин и разжимает лепестки захвата. Использование бесконтактных датчиков положения штока исключает запуск вращения при неполной фиксации хвостовика внутри шпиндельного узла.

Поверхности зажимных элементов проходят антикоррозийную обработку и закалку для защиты от износа при многократных циклах смены инструмента. Перед каждой установкой оправки система обдува подает струю сжатого воздуха в полость конуса для удаления мелких частиц стружки и масляного налета. Чистота сопрягаемых плоскостей определяет величину радиального биения и долговечность режущих кромок алмазных или твердосплавных пластин.

Система уравновешивания шпиндельной бабки компенсирует вес массивного узла для снижения нагрузки на вертикальный привод и шарико-винтовую пару. В конструкции применяют чугунные противовесы, которые соединяют с бабкой через систему высокопрочных цепей или стальных канатов.

Груз совершает ход внутри колонны станка, создавая постоянное усилие, которое направлено вверх и уравновешивает силу тяжести механизмов. Это решение обеспечивает плавность хода при малых подачах и предотвращает самопроизвольное опускание инструмента при внезапном отключении электропитания. В современных станках высокого класса часто используют гидравлические аккумуляторы или пневматические цилиндры для более точного контроля баланса масс. Использование газа или жидкости позволяет регулировать давление в зависимости от веса установленного инструмента.

Наличие системы компенсации веса продлевает ресурс подшипников вертикальной оси и защищает электродвигатель от перегрева при длительной работе. Датчики давления или натяжения постоянно контролируют состояние узла уравновешивания и блокируют движение при возникновении аварийного обрыва цепи.

Система компенсации провисания устраняет погрешность геометрии, которая возникает из-за изгиба выдвижного шпинделя под действием собственного веса при максимальном вылете. Конструкторы встраивают в шпиндельную бабку специальные датчики или используют математические модели деформации в памяти блока ЧПУ.

Когда шпиндель выдвигается вперед, электроника автоматически корректирует координату Y, приподнимая бабку на расчетную величину отклонения. В некоторых станках применяют активные механизмы с натяжными тросами или гидравлическими цилиндрами, которые прикладывают усилие к задней части вала. Эта технология позволяет сохранять идеальную прямолинейность оси расточки на дистанциях до 1000–1500 мм от зеркала шпинделя.

Дополнительную жесткость обеспечивает выдвижная пиноль большого сечения, внутри которой перемещается рабочий вал шпинделя. Прецизионные направляющие внутри бабки поддерживают шпиндель в нескольких точках, распределяя нагрузку и минимизируя упругие смещения металла. Поверхности скольжения проходят закалку и финишную доводку.

Встроенная планшайба - массивный диск с радиальным суппортом, который вращается независимо от основного расточного шпинделя. Этот узел расширяет технологические возможности оборудования, потому что он позволяет выполнять торцевание поверхностей большого диаметра и растачивание глубоких канавок. Инструмент закрепляют на подвижной каретке планшайбы, которая перемещается от центра к периферии заготовки в автоматическом режиме.

Такая схема обработки гарантирует идеальную перпендикулярность торца относительно оси отверстия, так как все движения происходят в рамках одной установки детали. Планшайбу применяют при изготовлении крупных фланцев и корпусов насосов, где требуется высокая точность привалочных плоскостей. Массивная конструкция узла эффективно гасит вибрации и позволяет снимать большой припуск металла за один проход.

Привод планшайбы имеет сложную кинематическую связь с главной коробкой скоростей или оснащается отдельным электродвигателем в современных моделях с ЧПУ. Программное управление координирует радиальную подачу резца со скоростью вращения диска, что обеспечивает постоянную скорость резания на разных диаметрах.

Угловые фрезерные головки монтируют на торец шпиндельной бабки для обработки поверхностей заготовки, которые расположены под углом к основным осям станка. Эти накладные узлы позволяют выполнять фрезерование, сверление и расточку боковых сторон детали за один установ без использования поворотных столов. Внутри корпуса головки находится система конических шестерен, которая передает вращение от главного шпинделя к инструментальному валу.

Конструкция предусматривает возможность поворота рабочей части вокруг двух осей, что открывает доступ к самым труднодоступным нишам внутри сложных корпусов. Применение таких приспособлений сокращает время производственного цикла, потому что исчезает необходимость в повторной выверке массивных заготовок после их переворота. Оборудование приобретает гибкость многокоординатного центра при сохранении высокой жесткости расточного агрегата.

Фиксация головки на бабке происходит через автоматические зажимные муфты или болтовые соединения с прецизионным центрированием по конусу. Система ЧПУ учитывает длину и вынос накладного инструмента в программе обработки, автоматически корректируя траекторию движения осей X, Y и Z. Для предотвращения перегрева шестерен внутри узла организуют циркуляцию масла или подачу масляного тумана через специальные каналы.
