Расточные станки

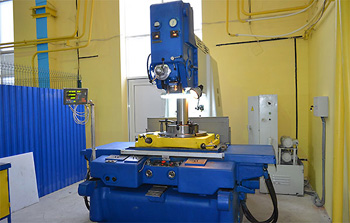

Геометрическая точность расточного оборудования зависит от качества сборки станины и жесткости всех соединительных узлов конструкции. Литое чугунное основание эффективно поглощает механические вибрации, которые возникают при контакте резца с твердым слоем металла. Отсутствие радиального биения шпинделя гарантирует получение идеально круглого отверстия без отклонений по форме и диаметру.

Современные датчики обратной связи передают информацию о фактическом положении режущего инструмента в блок управления в режиме реального времени. Настройка взаимного расположения осей происходит с помощью прецизионных винтовых пар, которые обеспечивают плавность хода без малейших рывков.

Стабильность размеров детали обеспечивает высокая термическая устойчивость шпиндельной бабки, потому что нагрев подшипников может вызвать тепловое расширение вала. Применение систем принудительной стабилизации температуры внутри корпуса предотвращает смещение режущей кромки на 2-5 мкм в течение долгой смены. Жесткие зажимные приспособления на рабочем столе исключают смещение заготовки под воздействием сил резания при обработке высокопрочных сплавов.

Шпиндельный узел - полый вал из высококачественной легированной стали, который вращается внутри прецизионных радиально-упорных подшипников. Внутренняя поверхность имеет конусную форму для надежной фиксации оправок и инструментальных головок с помощью автоматического зажима.

Привод главного движения передает крутящий момент через зубчатую передачу или напрямую от электродвигателя для исключения вибраций. Высокая частота вращения шпинделя позволяет работать с тонкими припусками и получать поверхность с шероховатостью менее 0.8 мкм. Конструкция узла предусматривает наличие каналов для подачи смазочно-охлаждающей жидкости непосредственно в зону контакта инструмента с металлом заготовки.

Надежность работы шпинделя обеспечивает система масляной смазки, которая поступает в подшипники под постоянным давлением для снижения коэффициента трения. Наличие лабиринтных уплотнений защищает внутренние механизмы от попадания мелкой стружки и агрессивных химических компонентов эмульсии. Переднюю часть узла часто оснащают дополнительной опорой для повышения жесткости при работе с длинными расточными борштангами.

Станина расточного станка служит фундаментом для всех рабочих органов и воспринимает основные статические и динамические нагрузки. Конструкцию отливают из серого чугуна марки СЧ30, который обладает уникальной способностью гасить колебания инструмента. Внутреннее пространство рамы содержит множество ребер жесткости для предотвращения скручивания и изгиба корпуса под весом многотонных заготовок.

Массивное основание обеспечивает инерционность станка и гарантирует неподвижность агрегата при выполнении операций на высоких скоростях подачи. Правильное распределение массы станины помогает сохранять геометрическую точность перемещений стола и шпиндельной бабки независимо от вылета рабочих органов.

Нижняя часть конструкции имеет широкие опорные площадки для установки на фундамент через анкерные болты и антивибрационные опоры. Поверхности для монтажа направляющих проходят процедуру закалки токами высокой частоты и последующую шлифовку до зеркального блеска. Перед сборкой отливка проходит процесс искусственного или естественного старения, чтобы исключить возникновение внутренних напряжений в металле.

Система ЧПУ координирует перемещение инструмента по нескольким осям с высочайшей точностью в соответствии с заложенным в память алгоритмом. Компьютер рассчитывает траекторию движения режущей кромки и управляет скоростью вращения шпинделя для обеспечения оптимальных режимов резания. Автоматика исключает человеческий фактор и предотвращает возникновение ошибок при обработке сложных криволинейных поверхностей и пазов.

Блок управления контролирует состояние всех узлов оборудования и мгновенно блокирует работу при возникновении перегрузки или поломке инструмента. Наличие графического дисплея позволяет визуально отслеживать процесс и вносить коррекцию в программу без остановки производственного цикла.

Использование программного обеспечения помогает синхронизировать работу вспомогательных устройств, когда станок меняет инструмент или подает охлаждающую жидкость. В памяти контроллера хранят сотни готовых технологических карт для производства различных типов деталей из стали и цветных металлов. Современные интерфейсы поддерживают интеграцию оборудования в общую сеть предприятия для удаленного мониторинга и сбора статистики по выработке продукции.

Направляющие качения состоят из профилированных рельсов и кареток с роликами или шариками, которые обеспечивают легкое перемещение узлов станка. Такая конструкция характеризуется минимальным коэффициентом трения, поэтому для сдвига тяжелой шпиндельной бабки требуются малые усилия привода. Отсутствие рывков при малых скоростях подачи гарантирует получение ровной поверхности отверстия без волнистости и следов дробления.

Высокая жесткость роликовых опор позволяет выдерживать значительные механические нагрузки без деформации элементов системы позиционирования. Защитные скребки на торцах кареток удаляют пыль и масло с рельсов при каждом движении суппорта для предотвращения износа.

Долговечность направляющих обеспечивает автоматическая система смазки, которая подает масло в зоны контакта тел качения через определенные интервалы пути. Рельсы изготавливают из закаленной стали с высокой твердостью поверхности, чтобы они сопротивлялись абразивному воздействию мелкой металлической пыли. Плавность хода рабочих органов напрямую влияет на точность расположения осей при обработке многопозиционных отверстий в корпусных деталях.

Автоматический сменщик значительно сокращает время на выполнение вспомогательных операций при комплексной обработке сложных корпусных деталей. Револьверный магазин или цепной накопитель хранит десятки различных расточных головок, сверл и фрез в защищенной зоне станка. Когда программа требует замены оснастки, манипулятор извлекает текущий инструмент из шпинделя и устанавливает новый в соответствии с кодом.

Весь процесс занимает от 5 до 15 секунд, что позволяет поддерживать высокий темп производства без остановок на ручную переустановку. Использование сменщика предотвращает ошибки персонала и снижает риск травматизма, так как человеку не нужно заходить в рабочую зону оборудования.

Каждый инструментальный блок имеет индивидуальный номер или чип с данными о фактических размерах и степени износа режущих кромок. Система управления автоматически корректирует координаты шпинделя после смены оснастки, обеспечивая безупречное попадание в заданные допуски по чертежу. Плотный зажим хвостовика в шпинделе гарантирует высокую жесткость соединения и отсутствие вибраций при работе на больших глубинах.

Степень износа расточного резца определяют по изменению силы резания и возникновению характерных вибраций в процессе снятия припуска. Когда режущая кромка теряет остроту, сопротивление металла возрастает, что приводит к увеличению потребляемого тока электродвигателем шпинделя.

Контроллер станка постоянно анализирует эти показатели и подает сигнал о необходимости замены оснастки при достижении критического предела. Также признаком затупления инструмента становится повышение шероховатости поверхности и появление цветов побежалости на металлической стружке. Своевременная остановка процесса предотвращает брак дорогостоящих деталей и защищает прецизионные подшипники шпиндельной бабки от чрезмерных нагрузок.

Современные расточные центры оснащают акустическими датчиками, которые улавливают ультразвуковые колебания от выкрашивания зерен твердого сплава. Лазерные системы измерения могут сканировать кончик резца перед началом каждого рабочего цикла для проверки его фактической геометрии. Автоматика самостоятельно вносит коррекцию в программу перемещения суппорта, чтобы компенсировать уменьшение размера инструмента на 1-2 мкм.

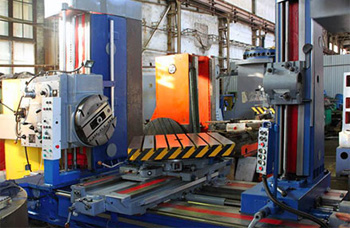

Поворотный рабочий стол позволяет обрабатывать отверстия с нескольких сторон заготовки за один установ без необходимости ее перебазирования. Механизм обеспечивает вращение детали вокруг вертикальной оси с высокой точностью, которая достигает сотых долей угловой секунды. Это важно при производстве корпусов редукторов или авиационных деталей, где требуется соблюсти идеальную соосность посадочных мест.

Конструкция стола предусматривает наличие мощных гидравлических зажимов, которые фиксируют выбранное положение и предотвращают проворот под нагрузкой. Поверхность стола имеет шлифованные Т-образные пазы для надежного закрепления тисков, упоров и специализированных приспособлений.

Жесткость опорного узла гарантирует отсутствие прогиба под весом массивных отливок, потому что в основании используют массивные роликовые подшипники. В некоторых моделях стол может наклоняться в двух плоскостях для растачивания отверстий под произвольными углами к базовой плоскости. Встроенные энкодеры передают информацию о реальном угле поворота в систему ЧПУ для синхронизации с движениями шпинделя.

Система подачи смазочно-охлаждающей жидкости подает эмульсию непосредственно в зону резания для мгновенного отвода тепловой энергии. При растачивании отверстий в глубоких полостях температура может достигать критических значений, что ведет к деформации детали и поломке резца.

Поток жидкости под давлением 20-70 бар эффективно вымывает стружку из рабочей зоны, предотвращая ее повторное попадание под режущую кромку. Это особенно важно при финишной обработке, когда мелкие частицы металла могут оставить глубокие царапины на зеркальной поверхности. Постоянная смазка снижает коэффициент трения и позволяет работать на повышенных скоростях без риска появления прижогов и микротрещин.

Конструкция многих станков предусматривает подачу СОЖ через центральное отверстие в шпинделе и канала внутри расточной борштанги. Такая технология гарантирует попадание жидкости точно в точку контакта материалов даже при обработке длинных труб и глубоких цилиндров. Отработанный состав стекает в нижнюю часть станины, проходит через систему магнитных фильтров и возвращается в бак для повторного использования.

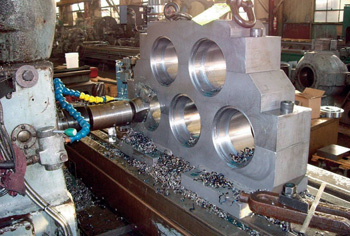

При обработке глубоких отверстий расточной шпиндель совершает большой вылет, что может вызвать возникновение резонансных колебаний и дробление. Для борьбы с этим явлением применяют массивные выдвижные пиноли и дополнительные люнеты, которые поддерживают свободный конец инструментальной оправки.

Внутри борштанг часто размещают антивибрационные демпферы с тяжелым наполнителем или систему активного гашения частот. Масса демпфера поглощает энергию ударов, а масляная прослойка переводит ее в тепловую энергию, стабилизируя положение режущей кромки. Это позволяет нарезать чистую резьбу и растачивать точные отверстия при соотношении длины к диаметру более 10:1.

Использование динамической балансировки всех вращающихся частей шпиндельного узла также минимизирует центробежные силы на высоких оборотах. Система управления станка может автоматически корректировать подачу или частоту вращения при обнаружении первых признаков вибрации через специальные датчики. Жесткая фиксация шпиндельной бабки на направляющих исключает люфты, которые могли бы усилить колебания инструмента под механической нагрузкой.

Оптические измерительные линейки служат для прямого контроля фактического положения рабочих органов станка по всем координатным осям. Датчик считывает метки на стеклянной шкале и передает сигнал в блок ЧПУ с точностью до 0.5-1.0 мкм в режиме реального времени.

В отличие от косвенных методов измерения по оборотам двигателя линейки учитывают люфты в винтовых парах и температурные деформации ходовых винтов. Это гарантирует идеальную повторяемость размеров деталей при серийном производстве и позволяет достигать высочайшего класса точности расточки. Использование бесконтактного метода считывания информации исключает механический износ датчика и обеспечивает стабильность показаний.

Герметичный корпус линеек защищает прецизионную шкалу от попадания брызг масла, пыли и металлической стружки во время интенсивной работы. Внутри устройств часто поддерживают небольшое избыточное давление воздуха для предотвращения конденсации влаги на оптических элементах. Наличие цифровой индикации координат помогает оператору быстро проводить наладку и контролировать процесс обработки без использования ручных мерительных инструментов.

Система удаления стружки предотвращает накопление металлических отходов в рабочей зоне и защищает прецизионные направляющие от механических повреждений. В расточных станках применяют шнековые или ленточные конвейеры, которые монтируют вдоль станины для автоматического выноса шлама в контейнер.

Стружка вместе с потоком охлаждающей жидкости стекает по наклонным поверхностям кожухов и попадает на движущуюся ленту транспортера. Это поддерживает чистоту внутреннего пространства станка и исключает перегрев станины от горячего металла, который остается после обработки. Регулярная очистка поддонов предотвращает засорение насосов системы СОЖ и продлевает ресурс фильтрующих элементов.

При растачивании глубоких отверстий стружку вымывают мощной струей эмульсии, которая подается под давлением через центр шпинделя или оправку. Поток подхватывает частички металла и выносит их наружу, обеспечивая свободное движение режущего инструмента без риска заклинивания. Использование магнитных сепараторов позволяет эффективно отделять стальную пыль от жидкости перед ее возвратом в основной бак для повторного цикла.
