Вертикально-расточные работы

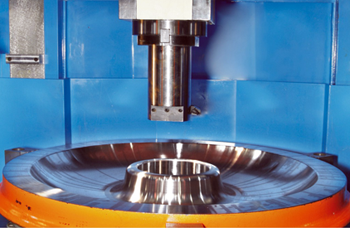

Вертикальная ориентация основного рабочего узла позволяет устанавливать массивные заготовки непосредственно на горизонтальный стол станка, где их собственный вес способствует стабильности положения. В отличие от горизонтальных систем здесь отсутствует риск провисания детали под действием гравитации, что исключает появление погрешностей в геометрии отверстий.

Нагрузка от веса объекта распределяется равномерно по всей площади направляющих стола, поэтому оборудование сохраняет высокую точность перемещений даже при работе с отливками массой в несколько тонн. Процесс выверки положения заготовки упрощается, так как оператор может перемещать ее по плоскости стола без использования сложных подвесных систем.

Вертикальное положение также обеспечивает эффективный отвод тепла и свободный доступ к зоне резания с любой стороны. Когда шпиндель движется сверху вниз, силы резания прижимают деталь к основанию, что увеличивает жесткость всей технологической системы. Это позволяет использовать повышенные режимы подачи и глубины резания без риска возникновения вибраций.

В конструкциях с одной стойкой шпиндельная головка совершает только вертикальное перемещение вдоль оси Z, а все координатные перемещения в плоскости XY выполняет мобильный стол. Крестовая схема предполагает наличие двух ярусов направляющих, которые позволяют заготовке двигаться и в продольном, и в поперечном направлениях.

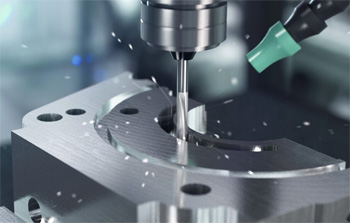

Такая механика обеспечивает высокую маневренность при обработке группы отверстий на одной плоскости за один установ детали. Оператор настраивает положение стола с точностью до 0.001 мм, используя прецизионные оптические или электронные линейки. Одностоечные машины выбирают для работы с деталями среднего размера, где требуется исключительная точность взаимного расположения осей пазов и колодцев.

Жесткость одностоечного станка обеспечивается массивным литым основанием и широкими закаленными направляющими, которые исключают люфты при быстрой смене координат. Когда стол перемещается из одной точки в другую, система ЧПУ контролирует инерцию и плавно тормозит приводы для попадания в заданный размер. Отсутствие поперечного хода у самого шпинделя делает узел более компактным и жестким, что положительно сказывается на чистоте обрабатываемого металла.

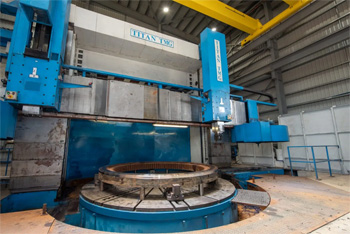

Оборудование портального типа с двумя стойками предназначено для обработки самых крупных и широких заготовок, которые не помещаются в рабочую зону стандартных машин. В таких станках поперечина (траверса) соединяет две массивные колонны, создавая жесткую замкнутую раму для перемещения шпиндельной головки.

Шпиндель в этой схеме может двигаться поперек стола, а сама заготовка перемещается только продольно. Подобное разделение движений позволяет обрабатывать объекты с большой площадью поверхности, такие как плиты прессов или корпуса турбин. Двухстоечная компоновка выдерживает колоссальные усилия резания, поэтому ее используют для черновой обдирки литья со снятием припуска до 10–15 мм за проход.

Наличие двух независимых стоек повышает геометрическую стабильность станка и предотвращает перекосы траверсы при сильных нагрузках. На поперечине часто монтируют сразу два суппорта, что дает возможность одновременного выполнения расточных и фрезерных операций. Процесс обработки ускоряется в два раза, а точность взаимного расположения поверхностей остается идеальной. В двухстоечных комплексах часто реализуют функции сверления и нарезки резьбы в отверстиях диаметром до 500 мм.

Достижение микронных допусков требует применения современных систем обратной связи на основе лазерных интерферометров или стеклянных оптических шкал. Датчики фиксируют реальное положение стола и шпинделя относительно станины и передают сигнал в контроллер ЧПУ каждые несколько миллисекунд. Если система обнаруживает отклонение от заданной координаты, серводвигатели мгновенно вносят коррекцию в движение приводов.

Важную роль играет использование шарико-винтовых пар высокого класса точности с предварительным натягом, который полностью убирает люфты в передачах. Точность расточки также зависит от температурной стабильности станка, поэтому в цехах поддерживают постоянный климат +20℃.

Специалисты проводят регулярную калибровку оборудования с помощью лазерных систем выверки для компенсации погрешностей шага винта и износа направляющих. При программной настройке учитывают даже микроскопический прогиб шпинделя под собственным весом. Когда растачивают отверстия в прецизионных плитах, используют методы постепенного приближения к размеру с частыми промежуточными замерами. Инструментальная оснастка должна иметь минимальное радиальное биение, которое проверяют индикаторами часового типа перед началом работ.

Инструментальные оправки (борштанги) для вертикального растачивания должны обладать экстремальной жесткостью и способностью гасить автоколебания при большом вылете. При глубине отверстия более 5 диаметров используют оправки из тяжелых сплавов или металлокерамики, которые прогибаются значительно меньше стальных аналогов.

Внутренняя структура такой штанги часто содержит демпферы — инерционные массы в масляной ванне, которые работают в противофазе к возникающим вибрациям. Это позволяет получать гладкую поверхность металла без характерной «дроби» и волнистости. Режущий блок крепят к концу борштанги с помощью прецизионных соединений, исключающих смещение кромки под нагрузкой.

Важный параметр — наличие внутренних каналов для подачи смазочно-охлаждающей жидкости непосредственно к вершине резца. Мощная струя СОЖ вымывает стружку из глубокого канала, предотвращая ее повторное попадание под лезвие и поломку алмазной или эльборовой пластины. Мастер контролирует вылет инструмента, так как каждый лишний миллиметр длины снижает точность диаметра отверстия. Для тонкой регулировки размера применяют микрометрические расточные головки, которые позволяют менять положение резца с шагом 0.002 мм.

Процесс окончательной доводки поверхностей до зеркального блеска возможен при использовании специальных оправок с эластичными элементами или войлочными насадками. В шпиндель устанавливают полировальную головку, на которую наносят абразивные пасты с зернистостью от 1 до 5 мкм. Вращение инструмента сочетают с медленной вертикальной подачей, что обеспечивает равномерное снятие микронных слоев металла.

Этот метод позволяет достичь шероховатости Ra 0.04–0.08 мкм без переустановки детали на другое оборудование. Это сохраняет идеальную соосность полированного отверстия относительно ранее расточенных баз.

Для получения особо чистых поверхностей применяют метод выглаживания алмазными наконечниками. Алмазный шарик прижимают к стенке отверстия с дозированным усилием, в результате чего происходит пластическая деформация микронеровностей. Металл уплотняется, исчезают следы от резца, а поверхность приобретает высокую износостойкость и блеск. Процесс ведут при обильном смазывании минеральным маслом для снижения трения и удаления продуктов износа.

Проверка взаимного расположения осей в глубоких заготовках осуществляется с помощью контрольных оправок и лазерных центроискателей. В первое расточенное отверстие устанавливают эталонный вал, а по его поверхности ведут замер положения шпинделя перед началом обработки второго канала. Если станок оснащен системой ЧПУ, соосность гарантируется точностью хода стола и жесткостью колонн, но механическую проверку проводят обязательно.

При использовании двухсторонней обработки на портальных станках применяют видеоизмерительные системы для фиксации координат центров в реальном времени. Любое несовпадение осей свыше 0.01 мм считается браком для ответственных узлов двигателей.

Для длинных корпусов применяют метод последовательной расточки через направляющие втулки (люнеты), которые фиксируют положение борштанги. Это исключает увод инструмента в сторону из-за неоднородности металла или износа режущей кромки. Мастер использует прецизионные нутромеры для контроля диаметра в начале и конце каждого отверстия для исключения конусности. Если деталь имеет сложную конфигурацию, соосность проверяют по координатам с помощью 3D-щупов прямо на станке.

Нержавеющие стали и жаропрочные никелевые сплавы обладают высокой склонностью к наклепу, поэтому их обработка ведется на пониженных скоростях с постоянной подачей. Если резец остановится в зоне резания на мгновение, поверхность металла мгновенно упрочнится, что приведет к поломке инструмента при попытке продолжить ход.

Токарь подбирает пластины с острыми углами заточки и специальными покрытиями для снижения адгезии материала к кромке. Обильное охлаждение под давлением является обязательным условием для предотвращения термических деформаций тонких стенок. При растачивании титана учитывают его низкую теплопроводность, поэтому время контакта инструмента с деталью стараются минимизировать.

Чугунные отливки режутся с образованием мелкой стружки-крошки, которая работает как мощный абразив для направляющих станка. Для защиты оборудования используют телескопические кожухи и мощные вытяжные системы для удаления пыли из рабочей зоны. При чистовой обработке алюминия и его сплавов выбирают максимальные обороты шпинделя для достижения высокой чистоты поверхности. Медь и мягкие бронзы требуют использования резцов с большими передними углами для исключения «затягивания» металла под кромку.

Длительная работа шпиндельного узла на высоких оборотах вызывает нагрев подшипников и линейное удлинение вала на 0.05–0.1 мм. Для прецизионных работ такая величина смещения критична, так как она меняет глубину расточки и положение уступов.

Современные станки оснащают датчиками температуры, которые расположены в разных точках станины и шпиндельной бабки. Электроника рассчитывает тепловой дрейф осей в режиме реального времени и автоматически сдвигает нулевую точку инструмента для компенсации расширения.

Стабильность температуры также поддерживают через принудительную циркуляцию масла в системе охлаждения шпинделя. Чиллеры удерживают температуру смазки в пределах ±1℃ от температуры окружающей среды, что минимизирует деформации литых узлов. При обработке особо крупных деталей учитывают расширение самой заготовки, особенно если в цехе происходят сезонные колебания жара. Для контроля нагрева металла в зоне резания мастера используют бесконтактные пирометры.

Для создания внутренней резьбы в крупных отверстиях применяют методы резьбофрезерования или использование специальных резьбовых головок. Шпиндель совершает сложное движение: вращается вокруг своей оси и одновременно перемещается по винтовой траектории в соответствии с шагом резьбы.

Этот метод позволяет получать качественные витки в массивных фланцах и корпусах, которые невозможно закрепить на токарном станке. Точность профиля обеспечивается жесткостью оборудования и программным управлением перемещениями по трем осям. Технология дает возможность нарезать как стандартные метрические, так и специальные упорные или трапецеидальные резьбы.

При работе с вязкими сталями используют многозаходные фрезы, которые снимают металл плавно и без перегрузки привода. Чистота поверхности витков после фрезерования выше, чем после использования метчиков, так как инструмент не заклинивает в закрытом объеме. Специалист настраивает параметры за несколько проходов, оставляя припуск на финишную калибровку. Охлаждение зоны резания маслом предотвращает появление заусенцев и гарантирует легкость последующей сборки болтовых соединений.

Обработка отверстий, имеющих пазы, окна или пересечения с другими каналами, сопровождается резкими ударными нагрузками на режущую кромку. Когда резец выходит в пустоту и снова врезается в металл, возникают динамические импульсы, которые могут вызвать скол твердосплавной пластины.

Для стабилизации процесса используют резцы с отрицательными углами атаки и повышенной прочностью кромки. Скорость резания в таких зонах снижают на 20–30 %, чтобы уменьшить энергию удара и предотвратить возникновение вибраций станины. Мастер контролирует звук работы станка, так как изменение тональности сигнализирует о затуплении инструмента или ослаблении прихватов.

Система ЧПУ на современных станках позволяет автоматически менять подачу при подходе к прерывистому участку. Это обеспечивает плавный вход лезвия в материал и исключает появление задиров на краях окон. Особое внимание уделяют жесткости борштанги, так как любые люфты в ее креплении приведут к поломке при первом же ударе. После завершения прохода кромки прерывистых зон проверяют на отсутствие выкрашиваний и заусенцев. Растачивание по «воздуху» требует высокой квалификации оператора для правильного выбора траектории вывода инструмента.

Интеграция магазинов с автоматическим манипулятором (ATC) позволяет выполнять сложный цикл обработки без участия человека и остановок шпинделя. Станок может последовательно производить фрезерование плоскости, сверление, зенкерование и финишное растачивание отверстий, меняя оснастку за 3–5 секунд. Это радикально повышает производительность цеха и исключает ошибки оператора при ручной установке тяжелых оправок.

Система ЧПУ отслеживает наработку каждого резца и автоматически подает сигнал о необходимости замены пластины при достижении лимита износа. Автоматизация процесса обеспечивает идентичность характеристик для всей серии выпускаемых деталей.

Использование сменных головок с разными функциями превращает вертикально-расточной станок в универсальный обрабатывающий центр. В магазине могут находиться как стандартные фрезы, так и специальные измерительные щупы для автоматической привязки координат. Когда деталь имеет сложную форму, робот-сменщик подает нужный инструмент точно в момент завершения предыдущего перехода. Время простоя оборудования сводится к минимуму, что снижает себестоимость обработки одного изделия.
