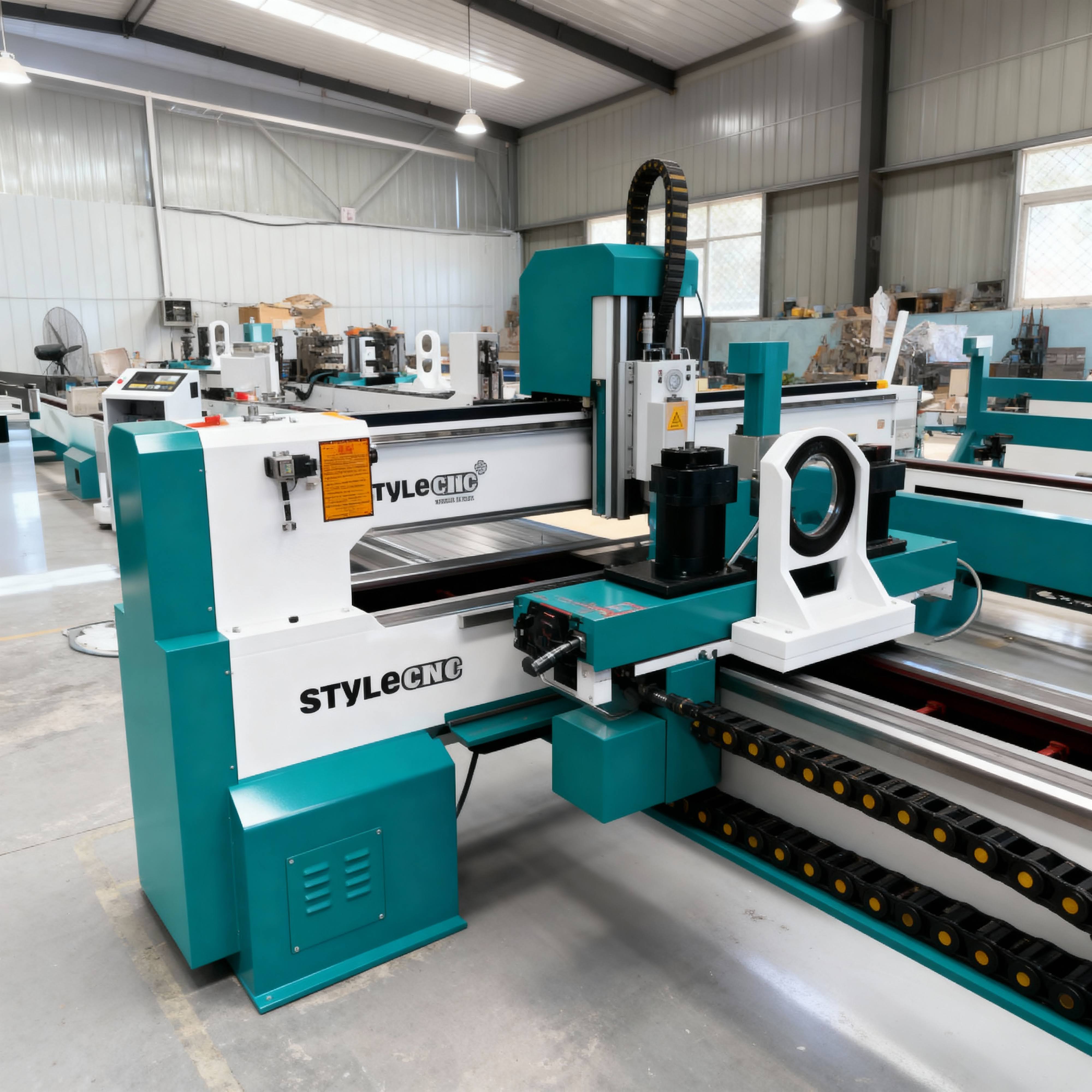

Токарные автоматы

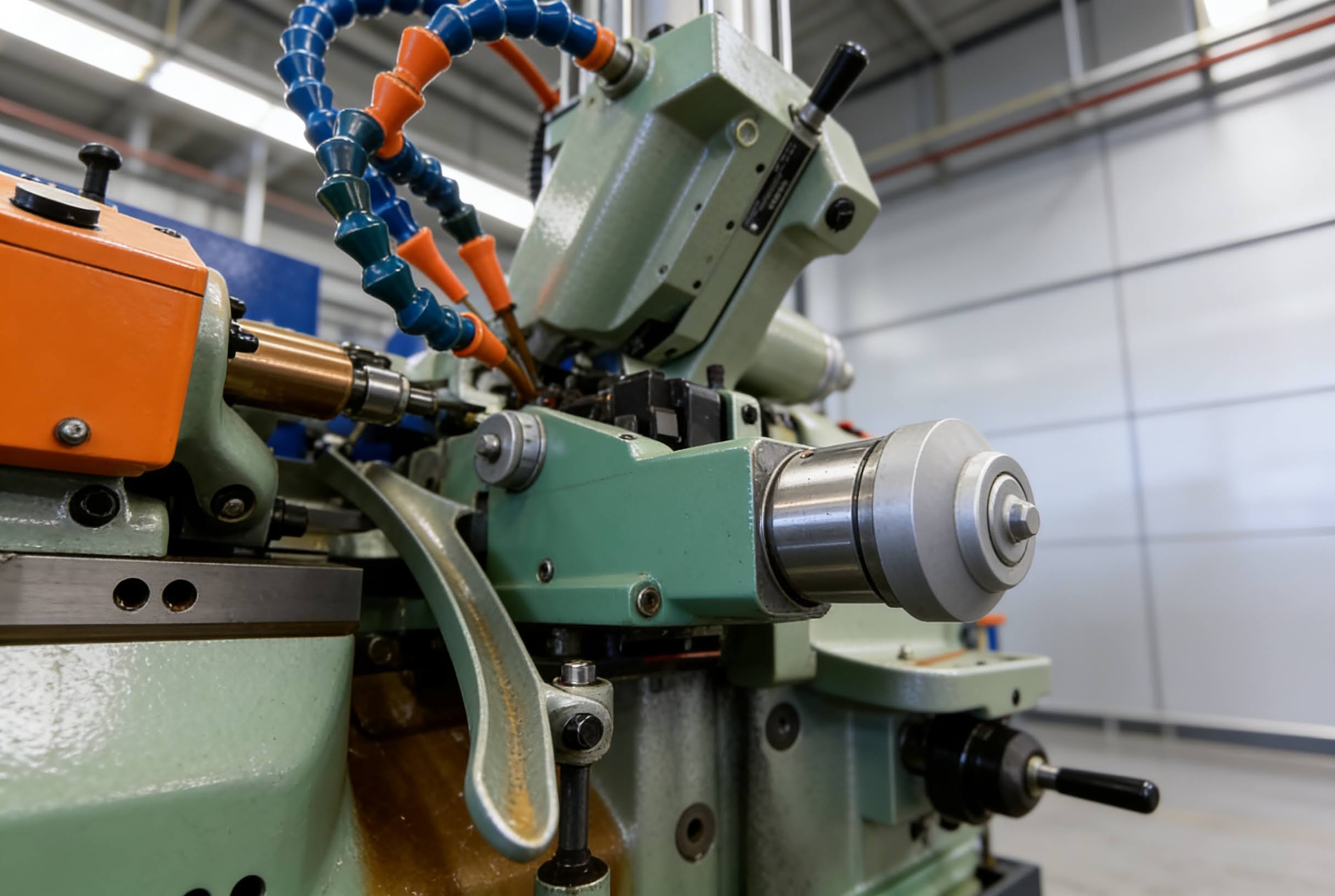

Подвижная бабка — ключевой элемент автоматов продольного точения, потому что она перемещает вращающийся пруток сквозь неподвижную люнетную втулку. Инструменты в такой схеме располагают максимально близко к точке опоры материала, и подобное решение полностью исключает прогиб заготовки под давлением резца. Пруток подают в зону резания по мере необходимости, что позволяет обрабатывать длинные и тонкие детали с идеальной цилиндричностью.

Привод бабки обеспечивает высокую скорость возвратно-поступательных движений по оси Z с точностью до нескольких микрон. Это гарантирует отсутствие вибраций даже при производстве игл или валов, диаметр которых не превышает 1-2 мм. Между инструментом и опорой сохраняют минимальное расстояние, что позволяет снимать большой припуск за один проход без риска поломки заготовки.

Внутри бабки устанавливают прецизионный цанговый патрон, который жестко зажимает материал перед началом вращения. Система ЧПУ синхронизирует подачу прутка с движениями суппорта, чтобы получить заданный профиль изделия за один цикл. Для смазки направляющих бабки используют принудительную систему, которая снижает трение при частых перемещениях на высоких скоростях. Если станок оснащен линейными двигателями, ускорение бабки достигает колоссальных значений для минимизации холостого времени.

Люнетная втулка выполняет функцию направляющей опоры, которая удерживает пруток непосредственно в зоне контакта с режущим инструментом. Она воспринимает радиальные силы резания, не давая длинному материалу отгибаться или вибрировать под нагрузкой. Без этого узла обработка деталей с соотношением длины к диаметру более 3:1 сопровождается потерей точности и плохой чистотой поверхности.

Втулку изготавливают из твердого сплава или снабжают вставками из керамики, чтобы минимизировать износ от постоянного трения прутка. Зазор между материалом и отверстием втулки регулируют с точностью до микрона, потому что малейшая слабина приведет к возникновению резонанса. Правильная настройка этого узла позволяет достигать допусков уровня IT5 при массовом производстве мелких осей и штифтов.

Существует два основных типа исполнения этого механизма: вращающийся вместе с прутком или неподвижный. Вращающаяся втулка исключает появление царапин на поверхности металла, так как между деталью и опорой отсутствует относительное движение. Неподвижный вариант используют для работы с калиброванным прокатом высокой точности, когда требуется максимальная жесткость фиксации.

Шпиндельный барабан — массивный поворотный узел, в котором параллельно расположены от 4 до 8 рабочих шпинделей. Этот блок периодически поворачивается на определенный угол, последовательно перемещая заготовки от одной инструментальной позиции к другой. Такая схема позволяет одновременно выполнять разные операции над несколькими деталями, что сокращает время выхода одного готового изделия до нескольких секунд.

В каждой позиции закреплен свой набор инструментов: сверла, резцы или развертки, которые врезаются в металл синхронно. Барабан фиксируют в станине с помощью мощных фиксаторов, которые гарантируют идеальное совпадение осей шпинделей с направляющими суппортов. Точность индексации этого механизма определяет идентичность всех деталей в огромной партии.

Привод вращения шпинделей осуществляется через центральное зубчатое колесо или индивидуальные электродвигатели в современных моделях с ЧПУ. Сложная система распределения смазки и охлаждения внутри барабана обеспечивает стабильную работу всех узлов при оборотах до 6000-8000 в минуту. Для подачи прутка в каждый шпиндель используют направляющие трубы, которые вращаются вместе с барабаном.

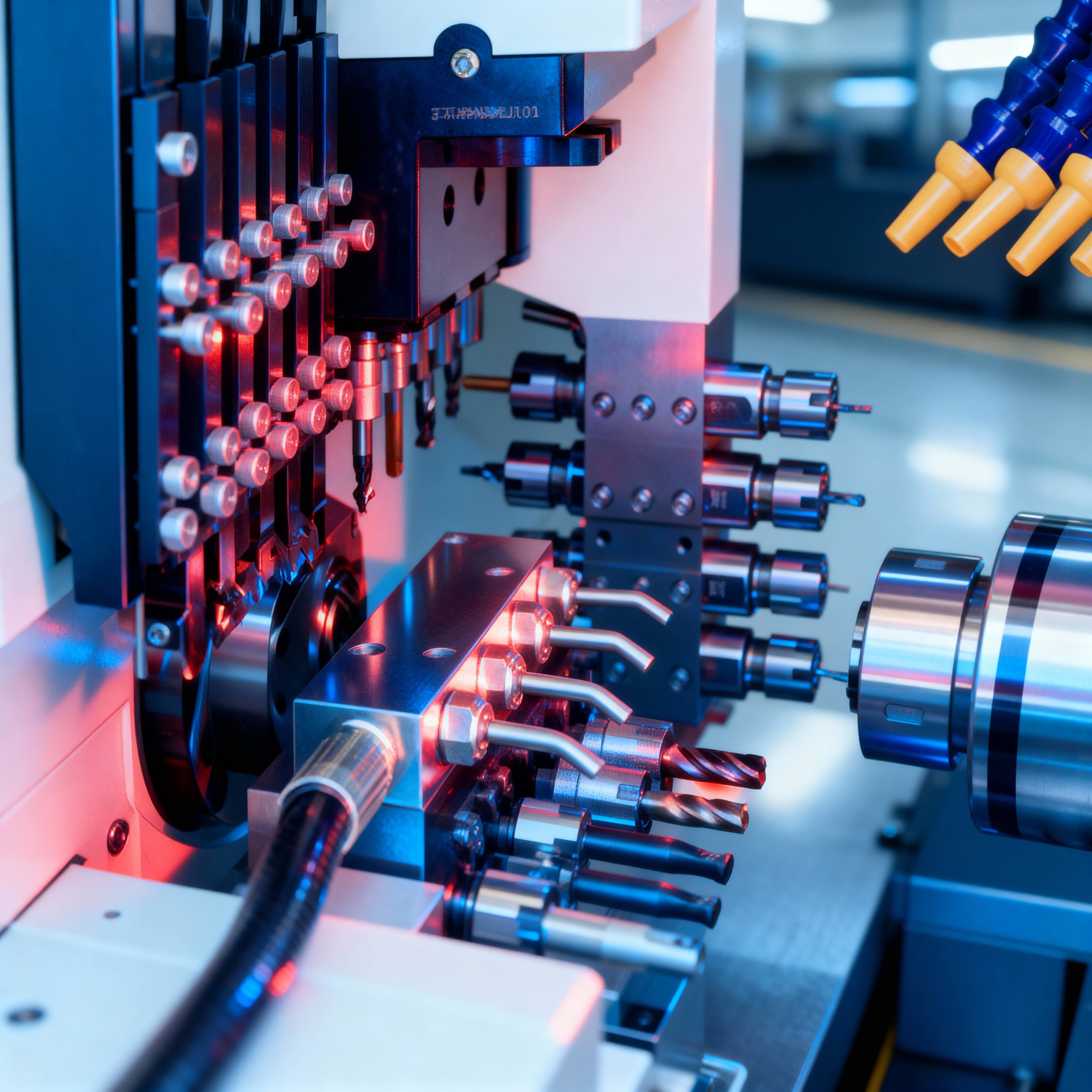

Линейный суппорт, часто называемый гребенкой, располагает все необходимые инструменты в один ряд на плоской платформе. В отличие от револьверных головок, здесь смена позиции происходит путем быстрого линейного перемещения платформы по осям X и Y. Такой подход радикально сокращает время смены инструмента, потому что перемещение на 20-30 мм занимает гораздо меньше времени, чем поворот массивного диска.

Инструменты закрепляют в специальных блоках, которые позволяют точно выставить высоту режущей кромки относительно центра вращения. Жесткость линейного суппорта обеспечивает стабильность размеров при чистовом точении, так как в конструкции отсутствуют сложные поворотные механизмы с люфтами.

На платформе суппорта можно одновременно разместить резцы для наружного точения, сверлильные патроны и приводные головки для фрезерования. Система ЧПУ рассчитывает кратчайший путь перемещения суппорта между операциями, что минимизирует время холостого хода. Благодаря открытой конструкции суппорта стружка свободно падает вниз, не застревая между инструментами и не вызывая сбоев в работе датчиков.

Автоматическая выгрузка готовых изделий в токарных автоматах исключает необходимость ручного вмешательства и защищает детали от повреждений при падении. Специальный уловитель, представляющий собой трубку или желоб с мягким покрытием, подводится к заготовке в момент ее отрезания. Когда деталь отделяется от прутка, она попадает в приемное устройство и по наклонному каналу выводится за пределы рабочей зоны.

В более сложных моделях применяют манипуляторы с захватами, которые бережно переносят изделие в накопитель или на конвейерную ленту. Автоматизация позволяет сохранять идеальное качество поверхности, что крайне важно для медицинских винтов или деталей часовых механизмов. Процесс выгрузки синхронизирован с циклом станка и не требует остановки шпинделя.

Для очистки готовых деталей от остатков масла и стружки в системе выгрузки часто устанавливают обдувочные сопла или вибрационные сита. Если станок работает с очень мелкими объектами, используют вакуумные захваты, которые надежно удерживают заготовку за счет разрежения воздуха. Интеллектуальные датчики контролируют факт прохождения детали через уловитель, чтобы программа могла начать следующий цикл обработки.

Применение чистого минерального или синтетического масла в качестве смазочно-охлаждающей жидкости обусловлено требованиями прецизионной обработки на высоких скоростях. Масло обладает отличными смазывающими свойствами, и этот факт значительно снижает трение в зоне направляющей втулки и люнетов. Высокая вязкость среды позволяет создавать стабильную пленку на поверхности прутка, что предотвращает появление задиров и царапин.

В отличие от водосмешиваемых эмульсий масло не вызывает коррозии внутренних узлов станка и сохраняет свои свойства при длительном хранении в баке. Жидкость эффективно поглощает тепло при сверлении глубоких отверстий малого диаметра, когда доступ охладителя в зону резания сильно ограничен. Масляный туман внутри кабины станка быстро осаждается специальными фильтрами, поддерживая чистоту воздуха в цехе.

Масло выполняет роль гидравлической среды для работы барфидеров, где пруток вращается внутри трубки в масляной ванне. Это гасит вибрации длинного материала и позволяет использовать максимальные обороты шпинделя до 15000 в минуту. Для поддержания стабильной температуры жидкости используют мощные холодильные агрегаты, которые не дают маслу нагреваться выше +25℃. Постоянство температуры крайне важно для соблюдения точности в несколько микрон, так как нагрев ведет к расширению станины и суппортов.

Точность обработки на автомате продольного точения напрямую зависит от постоянства диаметра исходного сырья, который проходит через люнетную втулку. Для контроля этого параметра на входе в станок устанавливают лазерные или контактные датчики, которые измеряют профиль прутка в реальном времени. Если система фиксирует отклонение размера за пределы допуска, ЧПУ корректирует положение резцов. Такая компенсация исключает появление брака из-за неточности калибровки проката или теплового расширения материала.

Данные измерений передаются в контроллер мгновенно, и это позволяет станку подстраиваться под малейшие изменения геометрии прутка. Процесс протекает незаметно для цикла обработки, гарантируя стабильность качества в каждой партии изделий.

Дополнительно применяют системы контроля давления в зажимном патроне, которые косвенно указывают на изменение диаметра заготовки. Если пруток окажется тоньше нормы, усилие зажима изменится, и автоматика подаст сигнал предупреждения. Для работы с материалом переменного сечения используют программируемые люнетные втулки с гидравлическим поджимом, которые подстраиваются под текущий диаметр автоматически.

Для обработки отверстий диаметром менее 0,5 мм и фрезерования мелких пазов требуются огромные скорости вращения инструмента, достигающие 60000-80000 оборотов в минуту. Обычные механические шпиндели не могут обеспечить такие параметры из-за перегрева подшипников и вибраций.

В токарных автоматах для этих целей устанавливают дополнительные высокочастотные электрошпиндели, которые монтируют на линейный суппорт. Они имеют компактные размеры и встроенное жидкостное охлаждение, что позволяет работать часами без потери точности. Высокая скорость резания обеспечивает идеальную чистоту стенок отверстия и исключает образование заусенцев на тонкостенных деталях.

В конструкциях высокочастотных узлов часто применяют воздушные подшипники, в которых вращающийся вал опирается на сжатый воздух. Полное отсутствие механического контакта исключает износ и позволяет достичь радиального биения менее 1 мкм. Система ЧПУ управляет частотой тока, подаваемого на двигатель, что обеспечивает плавную регулировку оборотов и мгновенную остановку.

Линейные двигатели обеспечивают перемещение рабочих узлов автомата без использования механических передач, таких как шарико-винтовые пары. Принцип действия основан на прямом взаимодействии магнитных полей, что позволяет достигать невероятных скоростей и ускорений. Отсутствие трения и люфтов в приводе гарантирует высочайшую точность позиционирования и плавность хода на микроуровне.

Динамика таких систем позволяет совершать сотни коротких перемещений в минуту, что критично для высокопроизводительных автоматов. Износ в линейном двигателе практически отсутствует, так как в конструкции нет соприкасающихся частей, кроме направляющих качения. Это значительно снижает затраты на техническое обслуживание и продлевает срок сохранения паспортной точности станка.

Использование прямого привода исключает погрешности, связанные с тепловым расширением винта или упругой деформацией подшипников качения. Система ЧПУ мгновенно реагирует на изменения нагрузки, корректируя положение суппорта с дискретностью до нескольких нанометров. Высокая жесткость управления обеспечивает стабильность резания при обработке труднообрабатываемых жаропрочных сплавов.

Для обнаружения поломки микроинструмента в токарных автоматах применяют оптические барьеры или лазерные сенсоры, установленные рядом с суппортом. После каждого цикла сверления или фрезерования инструмент проходит сквозь луч датчика, который проверяет его фактическую длину. Если сверло сломано, луч не перекрывается и система ЧПУ немедленно блокирует выполнение программы. Это предотвращает подачу целого прутка на сломанный инструмент, что могло бы привести к серьезной аварии и повреждению шпинделя.

Лазерные системы способны фиксировать отсутствие кончика сверла диаметром 0,1 мм, что невозможно сделать с помощью обычных механических щупов. Проверка занимает доли секунды и полностью интегрирована в автоматический цикл работы оборудования.

В некоторых моделях используют акустические датчики, которые «слушают» звук процесса резания в ультразвуковом диапазоне. Резкое изменение спектра шума свидетельствует о начале разрушения режущей кромки или заклинивании стружки в канавке. Автоматика реагирует на такие сигналы быстрее, чем человек, предотвращая катастрофический износ инструмента. Дополнительно контролируют крутящий момент на шпинделе приводного инструмента: падение нагрузки ниже порога холостого хода означает поломку фрезы.

Противошпиндель в автоматах продольного точения имеет компактную конструкцию и высокую динамику перемещения по оси Z. Он предназначен для перехвата детали после завершения наружной обработки, чтобы выполнить операции на заднем торце. Узел оснащен независимым приводом вращения, который синхронизируется с главным шпинделем для передачи заготовки без остановки.

Внутри противошпинделя устанавливают систему выталкивания готовой детали и промывки зажимного патрона от накопившейся стружки. Малые габариты позволяют этому узлу работать в стесненном пространстве рядом с инструментальными гребенками, не мешая основным процессам. Точность соосности двух шпинделей поддерживается на уровне нескольких микрон для обеспечения идеальной геометрии изделия.

В патроне противошпинделя часто применяют специальные цанги с полимерным покрытием, которые не оставляют следов на финишной поверхности детали. Система управления позволяет задавать разное усилие зажима для хрупких или тонкостенных заготовок. После окончания обработки обратной стороны деталь сбрасывается в приемный лоток через центральное отверстие или с помощью манипулятора.

В процессе работы токарный автомат неизбежно нагревается из-за трения в подшипниках и работы электродвигателей, что вызывает линейное расширение станины. Чтобы размеры деталей не «уплывали», применяют активные системы термокомпенсации на основе сети температурных датчиков.

Сенсоры фиксируют нагрев шпиндельного узла, колонн и направляющих, передавая данные в компьютер станка. ЧПУ рассчитывает величину теплового смещения и автоматически корректирует координаты нулевой точки для каждой оси. Это позволяет сохранять стабильность размеров в пределах 2-3 микрон независимо от температуры окружающего воздуха или интенсивности работы.

Для дополнительной стабилизации в особо точных моделях используют симметричную конструкцию станины, которая расширяется равномерно во все стороны без перекосов. Масляные ванны и системы охлаждения шпинделей поддерживают постоянную рабочую среду, отводя избыточное тепло в теплообменники. Перед началом ответственных работ станок проходит программный цикл прогрева, чтобы все узлы вышли на расчетный тепловой режим.
