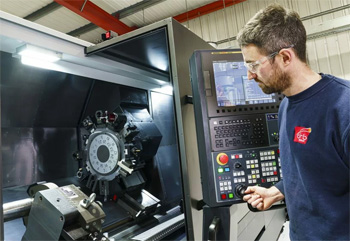

Токарные станки с ЧПУ

Наклонная станина имеет угол 30–45°, и такая геометрия радикально повышает жесткость всей конструкции. При точении силы резания направляются вертикально вниз через направляющие, что эффективно гасит вибрации и предотвращает появление дроби. Стружка и раскаленное масло беспрепятственно падают в поддон, не задерживаясь на подвижных узлах и не вызывая их перегрева.

Такая компоновка значительно увеличивает рабочую зону при сохранении компактных габаритов корпуса станка. Доступ к патрону и инструменту становится удобнее, потому что суппорт располагают под углом к основанию машины. Жесткая база позволяет использовать мощные двигатели и высокие режимы подачи без потери проектной геометрии детали.

Сплошная отливка из модифицированного чугуна марки СЧ30 обеспечивает термическую стабильность во время длительных рабочих циклов. Направляющие проходят закалку токами высокой частоты до 50–55 HRC для защиты от механического износа. Расстояние между опорами рассчитывают так, чтобы полностью исключить прогиб каретки при максимальном вылете резца. Внутренние полости станины снабжают перегородками для поглощения звуковых резонансов при работе на высоких оборотах.

В токарных станках с ЧПУ применяют шарико-винтовые пары высокого класса точности С3 или С5, которые преобразуют вращение двигателя в линейное движение суппорта. Винт имеет шлифованную поверхность и беговые дорожки для шариков, что минимизирует трение и исключает люфт в узле. Двойная гайка с предварительным натягом обеспечивает жесткость передачи и предотвращает отклонение инструмента под нагрузкой.

Конструкция ШВП позволяет достигать повторяемости позиционирования до 2–3 мкм, и данный факт крайне важен для серийного выпуска деталей. Отсутствие зазоров гарантирует плавный ход каретки на микроподачах без рывков и пропусков шагов сервопривода.

Для защиты прецизионной пары от перегрева используют полые винты с принудительным масляным охлаждением внутренней полости. Концы винта жестко закрепляют в опорах с радиально-упорными подшипниками, чтобы исключить осевое биение при реверсивном движении. Гладкие телескопические кожухи закрывают механизм от попадания мелкой стружки и абразивной пыли. Смазка в гайку поступает автоматически по каналам, что увеличивает срок службы узла в несколько раз.

Линейные оптические шкалы обеспечивают прямой контроль положения суппорта без учета погрешностей механической передачи ШВП. Датчик считывает метки на стеклянной или стальной линейке, передавая данные в систему ЧПУ с дискретностью до 0,1 мкм. Такое решение полностью исключает влияние теплового расширения винта на точность конечных размеров детали.

Если температура станины изменится, электроника мгновенно скорректирует позицию инструмента по фактическим координатам. Использование шкал необходимо для станков сверхвысокого класса точности, где допуски измеряются микронами. Оптическая система работает в замкнутом контуре управления, гарантируя стабильность параметров в течение всей смены.

Корпус линейки делают герметичным и заполняют очищенным воздухом под небольшим давлением для защиты оптики от масляного тумана. Считывающая головка перемещается на воздушной подушке или прецизионных роликах, что предотвращает механический износ измерительного элемента. Линейки монтируют максимально близко к зоне резания для уменьшения влияния перекосов станины. Система самодиагностики датчика подает сигнал при загрязнении шкалы, предотвращая возможные ошибки позиционирования.

Шпиндельный узел токарного станка с ЧПУ комплектуют прецизионными радиально-упорными подшипниками высокого класса точности Р4 или Р2. Эти элементы выдерживают огромные обороты до 10 000–15 000 в минуту без перегрева и потери геометрии. Внутренний натяг в подшипниках регулируют при сборке, чтобы полностью исключить радиальное и осевое биение вала.

Конструкция опор эффективно распределяет силы резания, которые возникают при черновой обдирке и финишном точении. Лабиринтные уплотнения защищают внутренности узла от попадания смазочно-охлаждающей жидкости и мелкой стружки. Стабильность вращения шпинделя напрямую влияет на шероховатость поверхности и круглость обрабатываемых заготовок.

Для смазки высокоскоростных подшипников используют систему масляного тумана или дозированную подачу масла через микроканалы. Передняя опора шпинделя обычно состоит из трех или четырех подшипников, и такая схема создает максимальную жесткость на консоли. При нагреве узла система термостабилизации прокачивает охлаждающую жидкость через рубашку шпинделя для поддержания постоянной температуры.

Гидравлический патрон обеспечивает колоссальное усилие зажима заготовки, которое регулируют с пульта управления в зависимости от материала детали. Привод зажима располагают на заднем конце шпинделя, и он передает движение через полую тягу к кулачкам. Такая схема позволяет надежно удерживать заготовку при вращении на скоростях до 6000–8000 об/мин под действием центробежных сил.

Датчики давления контролируют надежность фиксации, предотвращая запуск программы при недостаточном усилии. Быстрая смена кулачков на каленой рейке патрона сокращает время переналадки при переходе на другой диаметр. Гидравлика поддерживает стабильный прижим, что гарантирует отсутствие смещений при тяжелом резании.

Для обработки тонкостенных труб или втулок используют функцию мягкого зажима, которая исключает деформацию металла. Внутри патрона часто предусматривают систему продувки и промывки для удаления стружки с посадочных поверхностей. Ход кулачков ограничивают специальными упорами для повышения точности центрирования в серийном производстве. Конструкция зажимного цилиндра включает в себя обратные клапаны, которые удерживают деталь в случае внезапного обрыва шлангов.

В современных станках с ЧПУ шпиндельный двигатель интегрируют непосредственно в корпус бабки, что требует эффективного отвода тепла. Система жидкостного охлаждения прокачивает специальный антифриз через рубашку вокруг обмоток мотора и подшипников. Это предотвращает тепловую деформацию шпиндельного узла, которая могла бы привести к уходу линейных размеров детали.

Холодильный агрегат поддерживает температуру среды в пределах 1–2° от температуры станины для стабильной точности. Мощный поток жидкости уносит тепловую энергию в теплообменник, где она рассеивается вентиляторами. Термостабилизация позволяет станку работать на максимальных оборотах в течение всей смены.

Контроль параметров осуществляет электроника, которая регулирует производительность насоса в зависимости от текущей нагрузки. Внутренние датчики температуры подают сигнал тревоги при перегреве, блокируя работу оборудования до нормализации показателей. Отсутствие температурных колебаний исключает смещение нулевой точки по оси Z, что крайне важно при обработке глубоких отверстий.

Электронный маховичок позволяет плавно перемещать суппорт в ручном режиме с дискретностью до 1 мкм. Это устройство незаменимо при первичной настройке станка, когда нужно точно подвести резец к торцу заготовки для привязки инструмента. Переключатель на пульте задает масштаб перемещения, чтобы один щелчок маховика соответствовал микрону, сотой доле или миллиметру.

Сигналы с датчика передаются в ЧПУ, которая формирует команды для серводвигателей осей. Маховик снабжают магнитным тормозом для четкой фиксации каждого шага, что исключает случайные движения. Удобная эргономика пульта обеспечивает контроль процесса резания при ручном управлении в нестандартных ситуациях.

В современных моделях применяют беспроводные пульты, которые позволяют наблюдать за зоной обработки с любого удобного ракурса. На корпусе маховика часто размещают кнопку аварийной остановки и клавиши выбора осей для ускорения работы. ЖК-дисплей на пульте отображает текущие координаты и скорость вращения шпинделя в реальном времени. Система блокировки исключает активацию ручного перемещения во время выполнения автоматической программы.

Автоматическая система смазки подает отмеренное количество масла к направляющим и гайкам ШВП через равные промежутки времени. Центральный насос нагнетает давление в магистрали, а распределители с дозаторами направляют жидкость точно в узлы трения. Это создает тонкую масляную пленку, которая предотвращает износ металла и обеспечивает плавность перемещений каретки.

Датчик уровня в баке подает сигнал при нехватке масла, блокируя станок для защиты прецизионных поверхностей. Программное управление позволяет менять интенсивность смазки в зависимости от пройденного пути или скорости движения осей. Правильная работа системы исключает возникновение задиров на закаленных направляющих при работе под большой нагрузкой.

Использование специализированных масел с адгезионными добавками гарантирует удержание пленки на вертикальных поверхностях станины. Масло не только смазывает, но и вымывает мелкую пыль из зоны контакта, предотвращая абразивный износ. Коллекторы собирают отработанную жидкость в отдельный резервуар для последующей утилизации, чтобы она не попадала в бак с охлаждающей жидкостью. Система фильтрации на входе в насос задерживает загрязнения, которые могут забить тонкие каналы дозаторов.

Датчик измерения инструмента позволяет автоматически определять длину и диаметр резца прямо в рабочей зоне станка. Прибор устанавливают на откидном рычаге, который опускается перед началом наладки или после замены изношенной пластины. Инструмент касается чувствительной головки датчика, и система ЧПУ мгновенно записывает фактические координаты в таблицу корректоров.

Такой подход исключает ошибки и сокращает время настройки оборудования на новую деталь в несколько раз. Точность измерения составляет 1–2 мкм, что гарантирует идеальное соответствие первого изделия заданному чертежу. Данная технология позволяет вести контроль износа режущей кромки в процессе выполнения длинных программ.

Чувствительный элемент защищают резиновым чехлом и стальным колпачком от попадания стружки и капель масла. При столкновении с инструментом на большой скорости срабатывает аварийный размыкатель, который останавливает движение суппорта для спасения датчика. Беспроводные модели передают данные в контроллер по радиоканалу, что упрощает конструкцию рычага и повышает надежность системы. Программные циклы измерения встроены в интерфейс ЧПУ, и запуск процесса происходит нажатием одной кнопки.

Функция жесткого нарезания резьбы обеспечивает строгую синхронизацию вращения шпинделя и продольного перемещения суппорта с инструментом. Система ЧПУ использует данные с энкодеров для согласования скорости подачи с шагом резьбы в реальном времени. Это позволяет нарезать резьбу метчиком без применения специальных компенсирующих патронов, которые имеют люфт и снижают точность.

Инструмент жестко закрепляют в цанге, что гарантирует получение идеального профиля витка даже в труднообрабатываемых сталях. Автоматика контролирует глубину погружения и момент реверсирования, исключая риск поломки метчика на дне глухого отверстия. Подобный цикл сокращает время обработки и повышает качество резьбовых соединений.

Для реализации этой функции станок оснащают мощным приводом с высоким крутящим моментом на низких оборотах. Программное обеспечение позволяет выполнять многозаходную резьбу и конические резьбовые поверхности с высокой повторяемостью. Система динамического торможения шпинделя обеспечивает мгновенную остановку в заданной точке перед началом вращения в обратную сторону. Отсутствие механических люфтов в приводе подачи исключает повреждение первых витков резьбы при входе инструмента в металл.

Система безопасности токарного станка с ЧПУ включает в себя датчики блокировки дверей и сенсоры контроля закрытия рабочей зоны. Оборудование не начнет выполнение автоматической программы или вращение шпинделя, если защитное ограждение остается открытым. Это предотвращает травмирование персонала вылетающей стружкой, каплями раскаленного масла или частями разрушенного инструмента.

Двери снабжают электромеханическими замками, которые физически невозможно открыть до полной остановки всех движущихся частей. Программное обеспечение постоянно опрашивает состояние цепей безопасности и мгновенно отключает питание приводов в случае нарушения контура. Подобные меры делают работу на мощном оборудовании безопасной и предсказуемой.

Дополнительно в станке устанавливают датчики контроля давления воздуха и гидравлики, которые блокируют запуск при критических отклонениях. Световая колонна на корпусе сигнализирует о текущем состоянии машины: зеленый свет означает нормальную работу, красный — аварийную остановку. Внутри рабочей зоны монтируют датчики задымления и системы пожаротушения.

Функция ориентации шпинделя позволяет фиксировать патрон с заготовкой в строго определенном угловом положении по команде М19. Это необходимо для выполнения операций перехвата детали противошпинделем или для автоматической загрузки длинных заготовок сложного сечения. Система ЧПУ использует сигналы с высокоточного энкодера для остановки вала с погрешностью менее 0,01°.

После достижения нужного угла шпиндель намертво блокирует гидравлический или дисковый тормоз для восприятия усилий резания. Такое позиционирование позволяет сверлить отверстия в торце или фрезеровать пазы, если станок оснащен приводным инструментом. Ориентация вала обеспечивает соосность всех поверхностей при многостадийной обработке.

Для плавной и быстрой остановки в заданной точке применяют алгоритмы динамического управления током в обмотках двигателя. Возможность поворота шпинделя на заданный угол превращает обычную токарную операцию в сложный комплексный процесс. Это исключает необходимость в ручной разметке и переустановке детали на фрезерный станок.
