Специализированные токарные станки

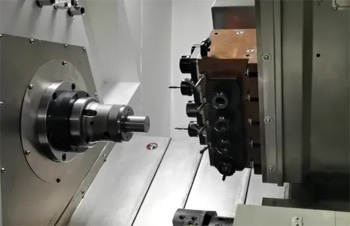

Копировальный узел позволяет воспроизводить сложный профиль заготовки по заранее подготовленному шаблону или эталонной детали. Щуп устройства перемещается по контуру макета и передает микронные изменения формы на гидравлический или электрический исполнительный блок. Система слежения мгновенно корректирует положение резца относительно оси вращения, потому что такая синхронизация необходима для получения идентичных изделий в большой партии.

Этот метод исключает ошибки ручного управления и гарантирует высокую повторяемость криволинейных поверхностей без использования сложного числового программного управления. Механические рычаги или гидравлические цилиндры обеспечивают плавное следование за каждым изгибом копира.

Шаблон закрепляют на специальной линейке параллельно станине, чтобы исключить перекосы при передаче усилий на суппорт. Давление в гидравлическом контуре поддерживают на постоянном уровне, и данный фактор определяет стабильность прижима щупа к поверхности макета. Конструкция позволяет обрабатывать фасонные валы, рукоятки и детали со сложной геометрией за один проход инструмента.

Трубонарезные станки оснащают двумя независимыми патронами, которые располагают с обеих сторон шпиндельной головки. Такая компоновка необходима для надежной фиксации длинных труб большого диаметра, которые проходят сквозь полый шпиндель. Передний патрон обеспечивает основную передачу крутящего момента, а задний выполняет роль дополнительной опоры для предотвращения радиального биения свободного конца заготовки.

Такая система зажима исключает прогиб трубы под собственным весом, что гарантирует идеальную соосность нарезаемой резьбы. Двойной захват позволяет обрабатывать тяжелые изделия для нефтегазовой отрасли без использования громоздких внешних люнетов.

Шпиндели таких машин имеют огромное внутреннее отверстие диаметром до 500-600 мм, и через него пропускают трубы разного сортамента. Патроны снабжают гидравлическим или пневматическим приводом для обеспечения высокого усилия сжатия стенок металла. Когда труба вращается на больших скоростях, два узла фиксации гасят инерционные нагрузки и предотвращают смещение заготовки вдоль оси. Программное управление синхронизирует работу зажимов, упрощая процесс загрузки и выгрузки материала.

Для обработки шеек коленчатых валов используют станки с эксцентриковыми патронами и системой синхронного вращения нескольких шпинделей. Деталь крепят так, чтобы ось конкретной шатунной шейки совпала с осью вращения оборудования, потому что только в таком положении можно выполнить точную обточку цилиндра.

Массивные противовесы уравновешивают асимметричную массу вала, предотвращая возникновение опасных вибраций на рабочих оборотах. Резцовые головки перемещаются по сложной траектории, которую задают копиры или современная система ЧПУ. Специальные люнеты поддерживают длинную заготовку в промежуточных точках, исключая упругие деформации металла под давлением инструмента.

Процесс точения коленвалов требует высокой жесткости станины, так как реактивные силы постоянно меняют направление в пространстве. Оборудование часто снабжают датчиками активного контроля, и они измеряют диаметр шейки непосредственно во время работы. Система охлаждения подает в зону резания большой объем жидкости. Особая геометрия режущих кромок резцов обеспечивает плавный переход от цилиндра к щеке вала без концентраторов напряжений. Надежная механика станка гарантирует ресурс коленчатых валов в двигателях внутреннего сгорания.

Станки для алмазного точения применяют для получения поверхностей с нанометровой шероховатостью на деталях из цветных металлов и пластика. В качестве режущего элемента используют природный или синтетический алмаз, который обладает исключительной остротой и твердостью. Оборудование снабжают аэростатическими подшипниками шпинделя, где вал вращается в воздушном слое без механического контакта.

Такая конструкция полностью исключает вибрации и биение, которые могли бы испортить зеркальный блеск поверхности. Направляющие станины изготавливают из натурального гранита или синтетического полимербетона для обеспечения идеальной температурной стабильности агрегата.

Весь процесс обработки происходит в герметичной камере с жестким контролем климата, потому что малейшее изменение температуры вызывает линейное расширение металла. Позиционирование суппорта выполняют с помощью лазерных интерферометров, которые фиксируют перемещение инструмента с точностью до 10 нм.

Многорезцовые суппорты позволяют вести одновременную обработку заготовки несколькими инструментами с разных сторон. Суппорты располагают радиально вокруг оси шпинделя, и каждый из них выполняет свою часть технологической операции: подрезку торца, проточку канавок или снятие фасок. Подобная параллельная работа сокращает время изготовления детали в 2-4 раза по сравнению с последовательной сменой резцов.

Движение инструментов задают при помощи распределительного вала с кулачками или индивидуальных сервоприводов под управлением ЧПУ. Жесткая фиксация каждой державки обеспечивает высокую точность межосевых расстояний в серийных партиях продукции.

В конструкции часто применяют продольные и поперечные направляющие для каждого резцового блока, и такая мобильность расширяет диапазон обрабатываемых форм. Система охлаждения имеет разветвленную сеть сопел, которые направляют струи эмульсии ко всем зонам контакта одновременно. Стружка от разных резцов падает в общий желоб, откуда ее удаляет шнековый конвейер. Оборудование настраивают под конкретную деталь, что делает его незаменимым в массовом производстве валов и шкивов.

Гидростатический шпиндель опирается на слой масла, который подают в зазоры подшипников под очень высоким давлением. Жидкость полностью разделяет металлические поверхности вала и корпуса, а это полностью устраняет износ привода на любых скоростях вращения. Масляный слой обладает выдающимися демпфирующими свойствами, потому что он эффективно гасит вибрации от процесса силового резания.

Технология позволяет обрабатывать тяжелые заготовки с микронной точностью, когда обычные подшипники качения быстро выходят из строя. Постоянная циркуляция масла через холодильный агрегат обеспечивает стабильный тепловой режим шпиндельной головки.

Система управления постоянно мониторит давление в карманах подшипников и мгновенно корректирует его при изменении нагрузки на инструмент. Гидростатика обеспечивает высочайшую радиальную жесткость, и данный фактор важен для точного растачивания глубоких отверстий в вязких сталях. Отсутствие прямого контакта позволяет шпинделю вращаться без биения. Использование гидростатических опор характерно для уникальных станков, на которых создают роторы турбин и валы электростанций.

Для точения деталей со смещенным центром тяжести используют массивные планшайбы с системой регулируемых грузов-противовесов. Заготовку крепят на диске при помощи болтов и прихватов, после чего выполняют процедуру статической или динамической балансировки.

На противоположной стороне планшайбы фиксируют груз нужной массы, чтобы совместить общий центр тяжести системы с осью вращения шпинделя. Подобная подготовка предотвращает возникновение сильных центробежных сил, которые могут сорвать деталь или разрушить подшипники станка. Скорость вращения при обработке таких объектов выбирают на минимальном уровне для обеспечения безопасности персонала.

Направляющие суппорта в таких станках имеют увеличенную ширину и жесткость для поглощения пульсирующих нагрузок при резании. Точность позиционирования резца контролируют по цифровым линейкам, потому что асимметрия детали затрудняет визуальный контроль размеров. В современных комплексах балансировку выполняют автоматически при помощи встроенных датчиков вибрации и подвижных сегментов внутри планшайбы.

Лоботокарные станки предназначены для обработки плоских деталей очень большого диаметра при их малой длине. Конструкция отличается отсутствием задней бабки и наличием поперечной станины, которую располагают перпендикулярно оси шпинделя.

Огромная планшайба диаметром до 5-8 м позволяет устанавливать заготовки типа крышек реакторов, маховиков или фланцев гигантских трубопроводов. Главный привод имеет мощный редуктор, который обеспечивает огромный крутящий момент на низких оборотах вращения. Шпиндельный узел монтируют на отдельном фундаменте для исключения передачи вибраций на суппортную группу станка.

Перемещение резца по радиусу планшайбы осуществляют через массивную каретку, которая двигается по собственным направляющим в полу цеха. Скорость резания автоматически меняется по мере приближения инструмента к центру детали, чтобы поддерживать оптимальный режим обработки металла. Оборудование часто снабжают вторым суппортом для одновременной проточки торцевой и наружной поверхностей диска. Система смазки опор планшайбы работает по гидростатическому принципу для снижения трения при колоссальном весе заготовки.

Современные спецстанки оснащают измерительными щупами или лазерными датчиками, которые встраивают непосредственно в револьверную головку. Перед каждым чистовым проходом прибор сканирует поверхность заготовки и передает данные о реальном диаметре в систему управления. Контроллер сравнивает полученную информацию с чертежом и автоматически вносит коррекцию в координаты перемещения резца.

Эта технология нивелирует влияние износа инструмента и тепловых деформаций металла на финальный результат обработки. Это избавляет от необходимости ручных замеров микрометром и сокращает вероятность появления брака в серийном производстве.

Лазерные системы позволяют выполнять бесконтактный мониторинг профиля детали прямо во время вращения шпинделя на высоких скоростях. Оптический датчик анализирует отраженный луч и фиксирует малейшие отклонения от заданной формы в нанометровом диапазоне. Использование активного контроля обязательно при выпуске ответственных деталей авиационных двигателей и медицинских имплантов.

Станины из натурального гранита или минерального литья обеспечивают исключительную температурную стабильность и виброустойчивость прецизионного оборудования. Гранит имеет очень низкий коэффициент линейного расширения, поэтому геометрические параметры станка остаются неизменными при колебаниях температуры воздуха в цехе.

Каменное основание намного лучше поглощает мелкие вибрации по сравнению с чугуном, и это свойство критично для получения зеркальных поверхностей. Материал не подвержен коррозии под воздействием агрессивных смазочно-охлаждающих жидкостей и масел на протяжении десятилетий. Массивность гранитной плиты создает надежный фундамент для установки высокоскоростных шпинделей и лазерных измерителей.

Поверхности под направляющие проходят процедуру ручного шабрения с точностью до 0,5 мкм на метр длины для обеспечения идеальной прямолинейности хода. Гранит не накапливает внутренние напряжения, поэтому станина никогда не деформируется со временем в отличие от металлических сварных конструкций. Для крепления узлов в камне сверлят отверстия и вклеивают стальные резьбовые вставки на основе эпоксидных смол.

Технология Hard Turning позволяет выполнять чистовую токарную обработку деталей с твердостью 45-65 HRC без использования шлифовальных станков. Процесс ведут при помощи резцов со вставками из кубического нитрида бора (PCBN) или специальной керамики на высоких скоростях резания. Тепловая энергия концентрируется в зоне контакта и размягчает металл, и такая особенность облегчает снятие тонкой стружки.

Оборудование для этого метода должно обладать исключительной жесткостью станины и шпиндельного узла для гашения сил резания. Такая обработка обеспечивает точность размеров на уровне 0,005 мм и чистоту поверхности, сопоставимую с результатами финишной шлифовки.

Применение Hard Turning сокращает время изготовления закаленных валов и шестерен за счет исключения переустановок детали между разными станками. Обработку часто проводят всухую без использования охлаждающей жидкости для предотвращения термического удара по хрупкой керамической пластине. Жесткое точение позволяет получать сложные профили и фаски, которые трудно или невозможно сформировать шлифовальным кругом.
