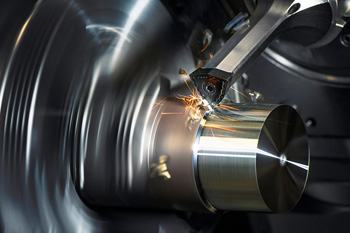

Резцы для токарной резки

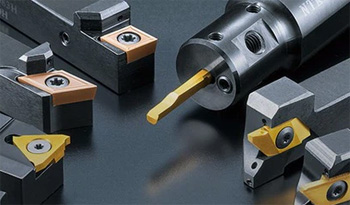

Механический способ фиксации исключает необходимость пайки и позволяет быстро обновлять режущую кромку прямо на станке. В стальной державке фрезеруют специальное посадочное гнездо, которое точно повторяет геометрию твердосплавного изделия. Для закрепления применяют стальные винты, прижимные кляймеры или сложные рычажные механизмы.

Такая конструкция гарантирует жесткое удержание пластины при высоких силах резания и сильных вибрациях. Когда одна грань изнашивается, фиксирующий элемент просто ослабляют и пластину поворачивают на новую рабочую сторону. Данный метод сокращает время простоя оборудования и упрощает настройку системы под конкретные размеры детали. Инструментальная сталь основания выдерживает множество циклов смены оснастки без потери точности позиционирования вершины.

Посадочное место часто снабжают сменной опорной подложкой для защиты основного корпуса от повреждений при случайном разрушении твердого сплава. Точность изготовления гнезда составляет около 10-15 мкм, поэтому вершина инструмента всегда возвращается в расчетные координаты.

Державки для токарных станков должны обладать повышенной жесткостью и строгим соблюдением геометрических параметров. Их изготавливают из высококачественных легированных сталей с последующей закалкой и шлифовкой всех базовых поверхностей. Квадратное или прямоугольное сечение стержня обеспечивает плотную посадку в инструментальном диске или револьверной головке.

Система фиксации в станине рассчитана на автоматическую смену позиций, поэтому любые отклонения в размерах хвостовика вызывают сбои программного цикла. Внутренние полости оправок часто снабжают каналами для подачи охлаждающей жидкости непосредственно под режущую кромку пластины. Такая компоновка позволяет отводить тепло при скоростной обработке вязких нержавеющих сплавов.

Поверхность державки подвергают чернению или хромированию для защиты от коррозии и налипания горячей стружки. Маркировка на теле резца содержит информацию о типе используемых пластин и направлении подачи инструмента. Когда станок работает на предельных режимах, основание поглощает часть вибраций и защищает подшипники шпинделя от перегрузок.

Стружколом представляет собой сложный рельеф на передней грани пластины, который принудительно деформирует и ломает снимаемый слой металла. При точении вязких сталей образуется длинная сливная стружка, и она может намотаться на деталь или повредить инструмент. Специальные канавки и выступы на поверхности заставляют металл сворачиваться в короткие сегменты или мелкие спирали. Правильный отвод отходов обработки исключает царапины на поверхности заготовки.

Геометрия стружколома подбирается исходя из глубины резания и скорости подачи инструмента. Для черновой обработки используют широкие и глубокие желоба, а для финишных операций применяют мелкозернистый рельеф. Эффективное дробление материала снижает температуру в зоне контакта и уменьшает нагрузку на привод станка.

Разные материалы требуют специфической формы выступов для уверенного контроля процесса образования отходов. Программное обеспечение поставляет рекомендации по выбору пластин с нужным типом геометрии для конкретных марок сплавов. Если стружка не ломается, оператор должен изменить режимы работы или заменить оснастку на более агрессивную. Стружколомы также способствуют лучшему проникновению охлаждающей жидкости к режущей кромке через образовавшиеся зазоры.

Виброгасящие оправки применяют для обработки глубоких внутренних отверстий, где стандартный инструмент начинает дрожать из-за большого вылета. Внутри корпуса такой державки находится тяжелый инерционный груз, который помещают в камеру с вязким маслом или эластомером. При возникновении колебаний этот демпфер начинает перемещаться в противофазе к основному движению инструмента.

Система активно поглощает энергию ударов и позволяет сохранять высокую точность размеров даже при соотношении длины к диаметру 7:1 и выше. Внешний корпус часто изготавливают из твердого сплава для обеспечения максимальной статической жесткости конструкции. Использование таких технологий полностью исключает появление волнистости и следов дробления на стенках отверстий.

Демпфирующий механизм настраивают на заводе под конкретный диапазон рабочих частот вращения шпинделя. Правильная балансировка узла гарантирует плавный ход пластины и чистоту поверхности торцов. Когда расточной резец входит в металл, антивибрационная система мгновенно гасит резонансные волны. Это позволяет увеличивать скорость подачи и глубину резания без риска поломки хрупкой твердосплавной кромки.

Опорная пластина находится непосредственно под режущим элементом и выполняет функцию фундамента для распределения нагрузки. Ее производят из твердого сплава с высокой плоскостностью поверхностей для обеспечения идеального прилегания к корпусу державки.

Эта деталь защищает дорогостоящую стальную оправку от деформаций и задиров при экстремальном давлении металла. Если в процессе работы режущая кромка внезапно разрушится, подкладка примет на себя удар и предотвратит фатальную поломку всего инструмента. Своевременная замена изношенной подложки восстанавливает точность позиционирования вершины резца в пространстве. Фиксация осуществляется центральным винтом или штифтом.

Толщину и форму опорного элемента рассчитывают таким образом, чтобы режущая кромка всегда находилась на линии центров станка. Выбор материала пластины зависит от типа выполняемых работ и требуемой жесткости инструментального узла. При черновой обработке крупных заготовок используют усиленные подкладки с большой площадью контакта.

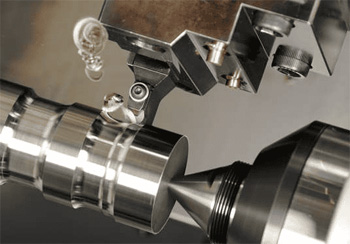

Внутренние каналы подачи жидкости направляют поток эмульсии непосредственно в зону контакта режущей кромки с разогретым металлом. В традиционных системах струя часто не попадает в нужное место из-за мешающей стружки или высоких оборотов заготовки. В современных резцах форсунки располагают максимально близко к вершине, и это обеспечивает эффективный отвод тепла и смазку поверхностей.

Постоянное охлаждение предотвращает термический отпуск твердого сплава и значительно продлевает ресурс инструмента. Давление в системе может достигать 70 бар и выше, что помогает буквально выбивать стружку из узких канавок и отверстий. Использование такой технологии позволяет повысить скорость резания на 30-50% без риска прогара пластин.

Жидкость поступает через хвостовик державки и распределяется по внутренним трубкам к выходным отверстиям в головке резца. Точная настройка направления струи исключает образование паровой прослойки, которая снижает эффективность теплообмена. При обработке труднообрабатываемых сплавов титана или никеля внутренний подвод становится единственным способом избежать мгновенного износа.

Кубический нитрид бора обладает твердостью, которая лишь немного уступает характеристикам природного алмаза. Этот материал сохраняет свою режущую способность при нагреве до +1400℃, и это делает его незаменимым для обработки закаленных сталей. Твердосплавные резцы при таких температурах мгновенно теряют прочность, а керамика часто скалывается от ударных нагрузок.

Пластины с рабочим слоем из нитрида бора позволяют проводить точение деталей с твердостью до 65-70 HRC на высоких скоростях. Этот метод часто заменяет операцию шлифования, так как точность и чистота поверхности соответствуют самым строгим допускам. Инструмент отличается химической инертностью по отношению к черным металлам и не вступает в реакцию с углеродом.

Ресурс таких изделий в десятки раз превышает срок службы обычного инструмента при работе по твердым коркам и сварным швам. Тонкий слой активного вещества приваривают к твердосплавной основе методом диффузионной сварки в вакуумных камерах. Такая структура сочетает в себе прочность корпуса и феноменальную износостойкость режущей кромки. Для эффективного использования нитрида бора требуется высокая жесткость станка и отсутствие люфтов в подшипниках шпинделя.

Выбор размера сечения державки зависит от габаритов инструментального гнезда станка и величины возникающих усилий резания. Стандартные ряды включают размеры от 8х8 мм для мелких приборов до 40х40 мм и более для тяжелого машиностроения. Чем больше площадь поперечного разреза стержня, тем выше его сопротивление на изгиб и кручение во время работы.

Для выполнения черновых операций с большой глубиной прохода выбирают максимально возможный формат оправки. Это минимизирует упругие деформации, которые могут привести к отклонению размеров детали от чертежа. Массивная стальная база также служит эффективным радиатором для отвода тепла от инструментального узла в станину.

Если сечение будет недостаточным, резец начнет пружинить, и на поверхности заготовки появится характерная волнистость. При расточных работах диаметр цилиндрического хвостовика должен составлять не менее 70-80% от диаметра отверстия для сохранения жесткости. В станках с ЧПУ используют державки с калиброванными размерами. Выбор переходных втулок позволяет устанавливать тонкие резцы в крупные блоки, но при этом общая стабильность системы снижается.

Технология PVD заключается в нанесении тонкого защитного слоя из тугоплавких соединений методом физического осаждения паров в вакууме. Толщина такого покрытия обычно составляет 2-5 мкм, и оно обладает очень гладкой поверхностью и высокой твердостью.

Этот метод позволяет сохранять остроту режущей кромки пластины, что критично для чистовой обработки мелких деталей. Слой нитрида титана или алюмонитрида титана служит надежным барьером против диффузионного износа и налипания металла. Покрытие эффективно защищает основу из твердого сплава от мгновенного перегрева в зоне контакта.

В отличие от более толстых химических покрытий PVD слои лучше выдерживают прерывистое резание и ударные нагрузки. Это делает их идеальным выбором для обработки нержавеющей стали и жаропрочных сплавов на фрезерных и токарных станках. Гладкая поверхность напыления снижает коэффициент трения и облегчает сход стружки по передней грани инструмента. Срок службы пластины с защитным слоем возрастает в 2-3 раза по сравнению с необработанными аналогами.

Международный стандарт ISO использует для обозначения геометрии режущих пластин и их угловых характеристик буквенные коды. Первая буква в коде определяет общую форму изделия: например, С означает ромб с углом 80 градусов, а Т соответствует треугольнику. Квадратные элементы маркируют буквой S, а круглые - буквой R.

Форма выбирается исходя из сложности контура заготовки и требуемой прочности режущего узла. Пластины с тупыми углами лучше выдерживают тяжелую черновую нагрузку, но имеют ограниченную маневренность. Острые ромбические формы (буква D или V) позволяют обрабатывать узкие канавки и поднутрения со сложным рельефом.

Вторая буква указывает на задний угол инструмента, который минимизирует трение о поверхность заготовки. Последующие цифры в маркировке содержат данные о длине режущей кромки, толщине пластины и радиусе скругления вершины. Эти параметры критически важны для настройки системы ЧПУ и расчета траектории движения инструмента. Точное знание кода позволяет быстро подбирать замену изношенному инструменту от любого мирового производителя.

Алмазная заточка - финальный этап изготовления или восстановления режущей кромки для достижения максимальной остроты и гладкости. Только сверхтвердые абразивы способны эффективно обрабатывать современную керамику и твердые сплавы с высоким содержанием кобальта.

В процессе шлифовки удаляются микроскопические сколы и неровности, которые могут стать очагами развития трещин под нагрузкой. Зеркальная поверхность передней грани снижает трение и предотвращает налипание частиц металла при работе с алюминием. Верно заточенная кромка входит в материал плавно, и это значительно уменьшает потребляемую мощность привода станка.

Процедуру выполняют с обязательным охлаждением для предотвращения термического повреждения структуры инструментальной стали или композита. Если кромка имеет зазубрины, на обрабатываемой детали появятся видимые полосы и шероховатость выйдет за пределы допуска. После заточки кромку часто проверяют под микроскопом для контроля целостности и отсутствия прижогов.

Модульные системы позволяют отделять режущую часть от основной державки с помощью высокоточного быстроразъемного соединения. Обычно это конусная или зубчатая муфта, которая фиксируется центральным болтом или эксцентриковым зажимом.

Подобная конструкция позволяет менять изношенный инструмент или переходить на другой тип обработки за несколько секунд. При этом основная часть оправки остается закрепленной в револьверной головке станка, что сохраняет все настройки координат. Точность повторяемости при смене модуля составляет менее 2-5 мкм, это избавляет от необходимости повторной привязки инструмента.

Внутренние каналы подачи жидкости в модульных системах автоматически стыкуются при сборке узла за счет специальных уплотнений. Это гарантирует надежное охлаждение зоны реза без использования внешних трубок и шлангов. Массивные контактные поверхности обеспечивают передачу огромного крутящего момента без люфтов и проскальзывания. Использование модулей снижает затраты на оснастку, так как одну дорогую державку можно комплектовать десятками разных наконечников.

Режущая керамика обладает уникальной термостойкостью и сохраняет высокую твердость при температурах до +1200℃. Это позволяет обрабатывать серый и высокопрочный чугун на скоростях в 5-10 раз выше, чем при использовании традиционных твердых сплавов.

В процессе точения металл в зоне контакта размягчается от нагрева и керамический инструмент легко снимает стружку с минимальным усилием. Материал пластин не содержит металлической связки, поэтому он не вступает в химическую реакцию с углеродом и не подвержен налипанию. Такая инертность гарантирует получение стабильно высокого качества поверхности и точное соблюдение размеров.

Несмотря на высокую хрупкость, современные марки керамики с добавлением нитевидных кристаллов выдерживают прерывистое резание и удары. Для успешной работы требуется жесткая станина станка и отсутствие вибраций в системе привода. Охлаждающую жидкость при использовании керамики часто отключают, так как резкие температурные скачки могут вызвать растрескивание пластины. Работа «насухо» упрощает уборку станка и снижает затраты на утилизацию отработанной эмульсии.
