Станки механической резки

Зазор между верхним и нижним лезвиями гильотины выбирают в зависимости от толщины стального листа. В современных станках этот параметр меняют автоматически через систему управления или вручную с помощью эксцентриковых механизмов. Верная настройка исключает появление крупных заусенцев на нижней кромке и предотвращает износ инструмента для резки.

Если расстояние между ножами будет слишком большим, металл начнет затягивать в щель и срез получится неровным. При недостаточном отступе возрастает нагрузка на привод и возникает риск поломки стальных деталей. Обычно величину зазора принимают равной 5-10% от толщины заготовки, так как данные значения обеспечивают оптимальный проход лезвия. Острые углы заточки позволяют получать ровный край по всей длине рабочего стола без деформации заготовки.

Жесткость ножевой балки имеет огромное значение для сохранения заданных параметров по всей длине реза. Ее изготавливают из массивных стальных плит, которые сопротивляются изгибу при работе с толстостенным прокатом. Регулировочные винты на краях станины позволяют компенсировать естественный износ металла и восстановить точность обработки. Для работы с нержавейкой используют ножи из высоколегированных сплавов повышенной твердости.

Маховик в конструкции механических пресс-ножниц выполняет роль накопителя энергии для совершения мощного рабочего хода. Электродвигатель через ременную передачу раскручивает тяжелый стальной диск до высоких оборотов в паузах между операциями. Когда задействуют муфту включения, инерция передается на коленчатый вал и преобразуется в поступательное движение ползуна.

Этот метод позволяет использовать менее мощный мотор, потому что основное усилие для разрушения металла дает именно запасенная масса колеса. Маховик сглаживает скачки нагрузки в электрической сети и предотвращает остановку вала при встрече с твердой заготовкой. Диск проходит обязательную динамическую балансировку для исключения биения и вибрации на высоких скоростях вращения.

Обод детали отливают из серого чугуна или вытачивают из стали, так как данные материалы обладают нужной плотностью и прочностью. Подшипниковые узлы вала маховика требуют постоянной смазки из-за огромных центробежных сил и высокого веса узла. В случае аварийной ситуации срабатывает тормозная система, которая быстро останавливает вращение для безопасности. Защитный кожух полностью закрывает подвижный элемент и предотвращает попадание посторонних предметов внутрь механизма.

Система натяжения в ленточнопильных станках обеспечивает стабильность положения пилы и предотвращает ее соскальзывание с приводных шкивов. Для этой цели используют гидравлический цилиндр или винтовой механизм, который перемещает ведомый блок вдоль направляющих станины. Верное усилие натяжки исключает волнистость реза и защищает полотно от разрыва при сильных нагрузках.

Если натяжение будет слабым, пила начнет вибрировать и точность обработки заготовки мгновенно снизится. Современные модели имеют функцию автоматической коррекции, которая поддерживает заданные значения при тепловом расширении стали в процессе работы.

Направляющие блоки с подшипниками и твердыми пластинами удерживают полотно в вертикальном положении максимально близко к зоне реза. Их можно сдвигать по балке в зависимости от ширины заготовки, и это позволяет уменьшить свободное плечо пилы. Такая жесткость гарантирует получение перпендикулярного среза на массивных стальных балках и трубах большого диаметра.

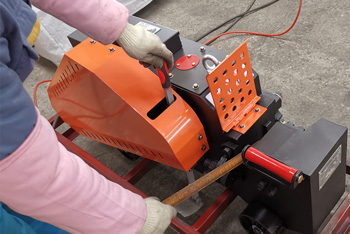

Гидравлические арматурорезы развивают большое усилие сжатия за счет работы масляного насоса и силового цилиндра. В таких станках энергия двигателя преобразуется в давление жидкости, которое толкает подвижный нож в сторону неподвижной матрицы. Это позволяет легко перекусывать стальные стержни диаметром до 40 мм и выше без ударных нагрузок на станину.

Электрические модели используют кривошипно-шатунный механизм, где вращение вала мотора напрямую преобразуется в возвратно-поступательный ход лезвия. Они работают быстрее гидравлических аналогов, но имеют ограничения по максимальной силе воздействия на твердый металл.

Корпус гидравлического агрегата содержит резервуар для масла и систему клапанов, которые защищают устройство от перегрузки при заклинивании. Поршень имеет гладкую поверхность после шлифовки и качественные уплотнения для исключения утечек среды под высоким давлением. В электрических версиях основную нагрузку принимают на себя шестерни редуктора, которые требуют регулярного обновления густой смазки. Оба типа станков оснащают сменными ножами из твердой стали с четырьмя рабочими кромками для долгой службы.

Револьверная головка - массивный стальной барабан с множеством гнезд для установки разного инструмента. Внутри отверстий располагают пуансоны и матрицы, которые позволяют выполнять вырубку или перфорацию листового металла без смены оснастки. Система ЧПУ вращает верхнюю и нижнюю части головки синхронно, чтобы нужный инструмент оказался точно под рабочим бойком пресса.

Точность совпадения осей пуансона и матрицы обеспечивают жесткие фиксаторы, которые входят в зацепление с корпусом барабана перед каждым ударом. Подобная конструкция позволяет за один установ изготавливать детали со сложными отверстиями разной формы. Количество позиций в головке может варьироваться от 12 до 60 в зависимости от класса и назначения оборудования.

Для быстрой замены инструмента применяют кассеты, которые надежно удерживают оснастку внутри гнезд. Поверхность барабана проходит обработку на прецизионных станках, так как любые отклонения в геометрии приведут к поломке пуансонов из-за перекоса. Современные прессы оснащают функцией автоматической индексации, которая позволяет вращать инструмент вокруг своей оси для резки под любым углом.

Система микрораспыления подает малое количество смазочной жидкости непосредственно в зону контакта зубьев диска с металлом. Сжатый воздух разбивает масло на мельчайшие капли, которые создают тонкую пленку на поверхности инструмента и стенках пропила. Этот метод эффективно снижает трение и предотвращает налипание разогретой стружки на полотно пилы, что важно при обработке алюминия.

В отличие от обильного полива эмульсией такой способ оставляет заготовку практически сухой и чистой после завершения операции. Это избавляет от необходимости последующей отмывки деталей перед проведением сварочных работ или покраской. Точная дозировка состава через форсунки позволяет экономить расходные материалы и снижает загрязнение воздуха в рабочем помещении.

Контроллер станка включает подачу смеси только во время вращения шпинделя под нагрузкой для рационального использования ресурсов. Прозрачные трубки позволяют визуально следить за наличием масла в баке и чистотой каналов системы. Правильное охлаждение диска предотвращает его перегрев и деформацию, которые часто приводят к заклиниванию инструмента в глубоком резе.

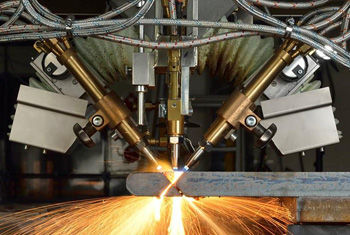

Плавность перемещения газорезательной машины по направляющим рельсам определяет чистоту кромки и отсутствие волнистости на поверхности реза. Для этой цели используют роликовые опоры и шестеренчатые передачи, которые передают движение от сервоприводов. Стальные рельсы имеют поверхность после шлифовки и выставляются по уровню с высокой точностью для исключения рывков при движении портала.

Внутренние алгоритмы ЧПУ плавно меняют скорость подачи при прохождении углов и закруглений, и это предотвращает появление оплавленных краев заготовки. Если каретка будет иметь люфт, вибрация от струи газа мгновенно исказит геометрию детали. Массивный корпус каретки служит дополнительным демпфером и гасит мелкие колебания, которые появляются при работе оборудования.

Для защиты механизмов от воздействия высоких температур и брызг металла применяют тепловые экраны из нержавеющей стали. Направляющие рельсы постоянно очищаются специальными щетками, которые закрепили на торцах подвижного блока. Это предотвращает попадание нагара под ролики и гарантирует стабильность хода на протяжении всей длины пути.

Соосность инструмента в пробивных станках - главное условие для получения качественных отверстий без сколов и задиров. Для выравнивания пуансона и матрицы используют направляющие штифты или систему лазерной центровки внутри револьверной головки.

Перед началом работ проверяют плотность посадки инструмента в гнездах, так как малейший люфт вызовет смещение осей под нагрузкой. Если зазор между пуансоном и краями матрицы будет неравномерным, возникнет боковое давление, которое приведет к поломке дорогостоящей оснастки. Современные станки имеют функцию автоматической калибровки, которая корректирует положение стола после каждой смены набора резцов.

Держатели инструмента изготавливают из твердой стали с высокой точностью обработки посадочных поверхностей. Регулярная очистка гнезд от пыли и мелкой стружки предотвращает перекос пуансона при установке в рабочую позицию. ЧПУ станка отслеживает усилие пробивки и мгновенно останавливает процесс при резком росте сопротивления, что часто указывает на нарушение соосности. Использование качественных пружин в съемниках обеспечивает ровный выход инструмента из металла после завершения цикла.

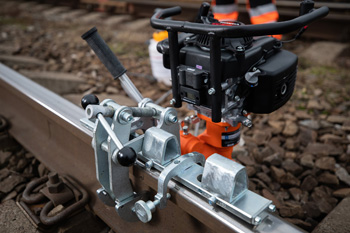

Зажимы рельсосверлильных машин обеспечивают жесткую фиксацию инструмента на шейке рельса для исключения вибраций в процессе сверления. Они представляют собой мощные стальные захваты с винтовым или гидравлическим приводом, которые плотно обхватывают профиль заготовки.

Форма губок точно повторяет контуры стандартных типов рельсов, и это гарантирует надежное сцепление без риска соскальзывания аппарата. Подобная жесткость конструкции позволяет использовать корончатые сверла с твердыми напайками на высоких оборотах шпинделя. Если фиксация будет недостаточно плотной, сверло заклинит в металле и произойдет поломка режущей кромки или выход из строя двигателя.

Материал захватов проходит термическую обработку для повышения прочности и сопротивления износу при частом использовании на открытом воздухе. Рукоятки привода имеют удобную форму и позволяют развивать нужное усилие затяжки без использования дополнительных рычагов. В гидравлических моделях давление в системе контролирует предохранительный клапан для защиты деталей от деформации. Компактные размеры зажимного узла позволяют устанавливать оборудование прямо на путях без демонтажа соседних элементов конструкции.

Автоматический задний упор позволяет быстро и точно выставлять размер части листа, которую отрезают, без использования ручных приборов. Он представляет собой подвижную стальную балку, которая перемещается по направляющим за линией ножей с помощью шарико-винтовых пар.

Заданную ширину детали указывают на пульте управления, и система ЧПУ за доли секунды сдвигает упор в расчетную позицию. Лист металла подается в рабочую зону до касания с бамперами, что гарантирует параллельность линии реза кромке заготовки. Такая автоматизация в несколько раз повышает производительность станка при изготовлении серийных партий заготовок разного размера. Высокая точность позиционирования исключает появление брака.

В конструкции упора применяют сервоприводы с энкодерами, которые отслеживают положение узла с погрешностью не более 0.1 мм. Балка имеет жесткое исполнение для сопротивления ударам при подаче массивных листов и плит. В случае работы с длинномерным прокатом используют систему поддержки, которая предотвращает провисание материала за ножами. На бамперах часто устанавливают датчики присутствия, и они блокируют ход ножа до момента плотного прилегания заготовки.

Вибрации в абразивных станках возникают из-за высоких оборотов диска и неоднородности структуры круга при его постепенном износе. Для их гашения станину оборудования изготавливают из массивного чугунного литья или сваривают из толстостенных стальных профилей. Узлы крепления шпинделя оснащают тяжелыми демпферами и эластичными прокладками, которые поглощают колебания до их передачи на рукоятку управления.

Если вибрация будет слишком сильной, абразивный диск может лопнуть, что приведет к серьезной аварии и поломке защитного кожуха. Балансировка фланцев и использование качественной оснастки значительно снижают уровень шума и повышают точность реза. Массивное основание станка жестко крепят к бетонному полу или верстаку через резиновые антивибрационные подушки.

Защитный кожух выполняют из толстой стали, так как он должен не только удерживать искры, но и гасить воздушные потоки от вращения. Шпиндельный узел проходит динамическую балансировку на заводе для обеспечения идеальной центровки вала. Когда диск опускают на металл, плавность хода обеспечивают газовые амортизаторы или мощные пружины возврата. Система зажима заготовки имеет массивные губки, которые плотно фиксируют деталь и не дают ей дрожать в процессе обработки.

Скорость подачи пильной рамы в ленточнопильных станках регулируют с помощью гидравлического демпфера или прецизионного перепускного клапана. Цилиндр соединен с корпусом станка и рамой, а его работа основана на контролируемом перетекании масла через узкое отверстие. Маховик на панели управления меняет пропускную способность клапана и подстраивает темп резки под твердость конкретного металла.

Плавное опускание инструмента предотвращает удар зубьев о заготовку в начале цикла, и это исключает их поломку или выкрашивание напаек. Для резки тонкостенных труб выбирают медленную подачу, а при разделке сплошных балок скорость можно увеличить для роста производительности. Современные полуавтоматические модели имеют функцию памяти режимов для типовых заготовок из разных сплавов.

Внутренние уплотнения гидроцилиндра обеспечивают герметичность системы и отсутствие рывков при движении массивной балки вниз. Чистота масла внутри контура имеет большое значение, так как мелкие частицы грязи могут засорить регулировочный жиклер. В случае работы при низких температурах используют специальные жидкости с низкой вязкостью. Система автоматически компенсирует вес рамы, и за счет этого режущее полотно входит в металл максимально аккуратно.

Экстренное торможение диска в современных механических пилах обеспечивает быструю остановку вращения при возникновении опасной ситуации или заклинивании инструмента. Для этой цели используют электродинамический метод или механические фрикционные колодки, которые прижимаются к валу двигателя.

В первом случае контроллер меняет полярность обмоток статора, и это создает мощное магнитное поле в противофазе к направлению движения. Подобная схема позволяет полностью остановить диск диаметром 400 мм за доли секунды без лишнего износа деталей. Механические тормоза дублируют систему и срабатывают при нажатии кнопки аварийной остановки или при открытии защитного экрана. Подобная защита исключает травмы персонала и предотвращает разрушение станины при поломке полотна.

Тормозные колодки изготавливают из износостойких композитов, которые сохраняют свои свойства при резком нагреве от трения. Пружинный механизм активации гарантирует срабатывание системы даже при полном пропадании напряжения в электрической сети предприятия. Состояние фрикционных накладок проверяют согласно регламенту, чтобы исключить увеличение времени остановки из-за их износа.
