Резка резцами

Выбор материала для режущей части определяет способность инструмента выдерживать колоссальные тепловые и механические нагрузки во время контакта с вращающейся деталью. Традиционные цельные резцы изготавливают из быстрорежущих сталей, которые сохраняют твердость при нагреве до +600℃. Данный тип оснастки выбирают для обработки мягких сплавов на низких скоростях, так как сталь обладает высокой вязкостью и сопротивляется сколам.

Для более интенсивных режимов на производстве применяют твердосплавные пластины на основе карбидов вольфрама, титана и тантала. Такие материалы имеют твердость до 92 HRA и позволяют выполнять раскрой закаленных сталей и чугуна без потери остроты кромки. Твердый сплав сохраняет свои свойства даже при температуре +800-1000℃, что обеспечивает высокую производительность процесса.

В последние годы широкое распространение получили сверхтвердые материалы на базе минералокерамики и кубического нитрида бора. Керамические вставки позволяют проводить обработку на скоростях, в разы превышающих возможности стального инструмента. Алмазное напыление используют для прецизионной резки цветных металлов и композитов, когда требуется получить зеркальный блеск поверхности.

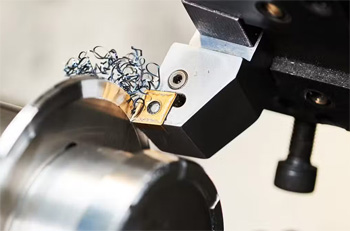

Конструкция со съемными режущими элементами позволяет значительно сократить время простоя оборудования при затуплении или поломке кромки. Специалист лишь поворачивает многогранную пластину новой стороной или устанавливает новый элемент, не снимая державку с суппорта станка. Это исключает необходимость регулярной переточки и последующей юстировки положения инструмента в пространстве.

Сменные пластины имеют заводскую заточку с прецизионной точностью, что гарантирует стабильность геометрических параметров реза от первой до последней детали в партии. Использование механического зажима избавляет производство от трудоемкого процесса напайки твердосплавных вставок и риска появления термических напряжений в теле резца. Оборудование ЧПУ работает максимально эффективно, и замена оснастки занимает считанные секунды.

Державка такого инструмента служит годами, потому что она не подвергается воздействию высоких температур при пайке. Система крепления обеспечивает высокую жесткость посадки, поэтому риск смещения пластины под действием сил резания сводится к нулю. Тщательный подбор формы вставки (ромб, квадрат или круг) позволяет оптимизировать расход дорогостоящих твердых сплавов.

Ориентация режущей кромки относительно оси вращения шпинделя диктует правила установки и перемещения инструмента вдоль заготовки. Правые резцы более востребованы, так как перемещаются от задней бабки станка к передней, то есть справа налево. Если человек положит правую руку на инструмент ладонью вниз, то отогнутый большой палец укажет направление главной режущей кромки.

Левые инструменты работают в противоположном направлении и движутся от патрона к задней бабке, что необходимо для выполнения специфических технологических задач. Выбор типа резца зависит от конфигурации детали и возможностей суппорта конкретного станка. Тщательная настройка направления подачи исключает риск столкновения головки с зажимными механизмами.

Левые резцы часто применяют при одновременной обработке заготовки с двух сторон на многошпиндельных автоматах. Правильная идентификация типа инструмента предотвращает ошибки при наладке производственного цикла. Наклон режущей кромки влияет на распределение сил резания, поэтому мастер подбирает оснастку для балансировки вибраций. Конструкция державки обеспечивает жесткость именно в направлении основного рабочего хода.

Отрезной инструмент проектируют с учетом необходимости глубокого проникновения в тело заготовки при минимальной ширине шва. Главная отличительная черта такого резца - тонкая и длинная головка, которая сужается по направлению к державке. Это предотвращает трение боковых поверхностей инструмента о стенки пропила, что исключает перегрев и заклинивание металла.

Режущую кромку располагают перпендикулярно оси вращения детали для обеспечения идеально ровного торца после завершения цикла. Ширина рабочей части обычно составляет от 2 до 6 мм в зависимости от диаметра заготовки и требуемой экономии сырья. Отрезной резец также успешно применяют для формирования узких кольцевых канавок и пазов разной глубины.

В процессе работы отрезная пластина испытывает колоссальные нагрузки на изгиб, поэтому для неё выбирают наиболее прочные марки твердых сплавов. Система ЧПУ плавно снижает скорость подачи при приближении к центру детали для предотвращения поломки тонкого остатка металла. Струя смазочно-охлаждающей жидкости должна подаваться точно в зону реза, чтобы эффективно вымывать стружку из узкого зазора. Правильная заточка передней поверхности обеспечивает сворачивание опилок в плотную спираль для их безопасного удаления.

Процесс формирования винтовых канавок внутри детали требует применения инструмента с длинной и тонкой державкой, которая склонна к возникновению вибраций. Ограниченное пространство внутри отверстия мешает визуальному контролю процесса и затрудняет эффективный отвод металлической стружки. Если опилки скапливаются в зоне контакта, они попадают под режущую кромку и вызывают появление задиров или поломку резца.

Для решения этой задачи используют резцы с квадратным или круглым сечением хвостовика, которые обладают максимальной жесткостью на кручение. Система ЧПУ обеспечивает синхронизацию вращения шпинделя и продольного перемещения суппорта для получения строго заданного шага резьбы. Точность позиционирования инструмента гарантирует совпадение профиля впадин при многократных проходах.

Еще одна проблема связана с опасностью затирания задней поверхности резца о криволинейную стенку малого диаметра. Инженеры подбирают специальные углы заточки и форму державки, чтобы обеспечить необходимый зазор между инструментом и деталью. Струя охлаждающей жидкости должна подаваться под высоким давлением непосредственно через внутренний канал резца для принудительного вымывания шлама. Оператор станка настраивает параметры глубины каждого прохода так, чтобы нагрузка на тонкую ножку не превышала предел упругой деформации.

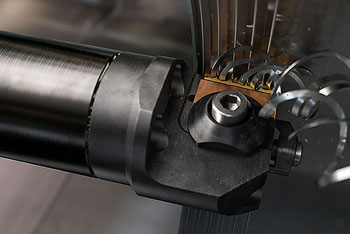

Расточная операция служит для окончательной обработки внутренних цилиндрических поверхностей после предварительного сверления или литья. Резец плавно снимает тонкий слой металла, исправляя погрешности формы и увод оси, которые часто возникают при проходе сверла.

Инструмент имеет изогнутую рабочую часть, которая позволяет головке заходить глубоко внутрь заготовки без касания краев державкой. Система ЧПУ контролирует перемещение резца с точностью до нескольких микрон, что позволяет получать посадочные места под подшипники с минимальными допусками. Точность расточки напрямую зависит от жесткости крепления штанги в резцедержателе станка. Применение массивных антивибрационных оправок исключает появление дробления и волнистости на стенках отверстия.

Для обработки сквозных и глухих проемов используют разные типы головок, которые отличаются углом расположения режущей пластины. Расточной резец для глухих отверстий имеет более острый угол врезания, что позволяет обрабатывать дно и формировать четкий внутренний уступ. Тщательная настройка подачи обеспечивает получение низкой шероховатости поверхности - на уровне Ra 1.25–2.5 мкм.

Геометрические параметры режущей кромки определяют направление схода металла и величину сил трения в зоне контакта. Главный передний угол влияет на легкость внедрения инструмента в структуру сплава: чем он больше, тем меньше усилий требуется для деформации слоя. Однако слишком острый угол снижает прочность вершины резца, что ведет к быстрому выкрашиванию при обработке твердых сталей.

Задние углы служат для предотвращения трения затыловочной части инструмента о поверхность резания, что защищает деталь от перегрева. Мастер подбирает заточку индивидуально под каждый тип металла, учитывая его вязкость и склонность к наклепу. Правильное соотношение углов гарантирует стабильный отвод тепла вместе с отделяемыми частицами.

Форма заточки также отвечает за дробление стружки на мелкие сегменты, что важно для безопасности автоматизированного производства. Специальные стружколомы на передней поверхности пластины заставляют металлическую ленту завиваться и ломаться под собственным весом. Система ЧПУ поддерживает заданную скорость подачи, обеспечивая оптимальный режим работы выбранной геометрии кромки. Если углы подобраны неверно, стружка может выходить в виде длинных острых спиралей, которые наматываются на патрон и царапают заготовку.

Черновая обработка, которую также называют обдиркой, направлена на максимально быстрое удаление основного припуска металла. Для этих целей используют массивные резцы с радиусной закругленной кромкой и устанавливают большую глубину резания - до 5-10 мм за один проход. Основная задача - придать заготовке примерных очертаний будущей детали при высокой производительности станка.

Поверхность после обдирки имеет высокую шероховатость и видимые следы подачи, так как упор делают на объем снятой стружки. Система ЧПУ настраивает мощные приводы на работу с предельными нагрузками, учитывая при этом жесткость системы «станок-приспособление-инструмент-деталь». После чернового цикла заготовка должна остыть для стабилизации размеров перед финишным этапом.

Чистовая резка служит для достижения окончательных размеров согласно чертежу и получения высокого качества поверхности. Мастер выбирает инструмент с острой кромкой и малым радиусом при вершине, а глубину резания снижают до десятых долей миллиметра. Скорость вращения шпинделя значительно увеличивают, что позволяет уменьшить высоту микронеровностей на торце детали.

Программное управление ЧПУ обеспечивает плавность перемещений без микротолчков, гарантируя шероховатость на уровне Ra 0.8–1.6 мкм. Чистовой резец снимает лишь тончайший слой металла, поэтому тепловыделение в зоне контакта остается минимальным. Это исключает температурную деформацию изделия и гарантирует соблюдение жестких допусков по точности.

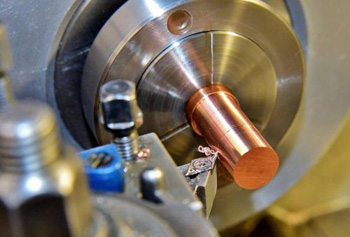

Основным зажимным устройством на токарном станке служит трехкулачковый или четырехкулачковый самоцентрирующий патрон. Мощные стальные губки плотно обхватывают заготовку, передавая ей вращающий момент от двигателя без проскальзывания.

Для длинных валов, длина которых превышает диаметр в 4-5 раз, применяют дополнительную поддержку в виде вращающегося центра в задней бабке. Это исключает прогиб детали под действием сил резания и предотвращает биение инструмента. Использование люнетов (подвижных или неподвижных опор) необходимо при работе с тонкими и гибкими прутками для сохранения соосности всех поверхностей.

Система ЧПУ может контролировать усилие зажима в автоматическом режиме, что важно для предотвращения деформации тонкостенных труб. Резчик проверяет чистоту кулачков и отсутствие задиров на них, чтобы на поверхности готового изделия не оставались вмятины. Для заготовок сложной асимметричной формы используют специальные планшайбы с индивидуальным креплением каждого прижима. Балансировка массивных деталей перед запуском шпинделя исключает появление центробежных вибраций, которые губительны для режущей кромки резца.

Формирование наклонной кромки под углом 45 градусов необходимо для облегчения сборки узлов и удаления острых опасных краев после раскроя. Проходной прямой резец устанавливают в суппорт станка таким образом, чтобы его главная режущая кромка находилась под нужным углом к оси вращения. В процессе обработки инструмент плавно внедряется в угол заготовки, срезая узкую полоску металла по всей окружности.

Система ЧПУ позволяет задавать параметры фаски в программном коде, обеспечивая идеальную точность линейных размеров и чистоту поверхности. Операция занимает считанные секунды и часто объединяется с основным циклом точения или подрезки торца. Результатом становится аккуратный скос, который придает изделию законченный товарный вид.

Для работы с массивными заготовками используют резцы с упрочненной вершиной, которые выдерживают ударные нагрузки при входе в металл. Снятие фаски также служит для подготовки деталей к последующей сварке, создавая нужный объем для заполнения шва расплавом. Калибровка нулевой точки резца обеспечивает симметрию фаски относительно центральной оси детали.

Сложный модульный инструмент состоит из универсального стального корпуса и сменных режущих головок или пластин под разные технологические задачи. Такая конструкция позволяет оператору мгновенно перенастраивать станок для перехода от наружного точения к нарезанию резьбы или расточке отверстий. Система ЧПУ координирует автоматическую смену инструмента из револьверной головки, где одновременно могут находиться до 12 или 24 различных блоков.

Сборные резцы обладают высокой жесткостью и прецизионной точностью посадочных мест, что исключает накопление погрешности при смене оснастки. Использование стандартных типоразмеров пластин упрощает снабжение производства и снижает затраты на закупку специфического инструмента. Оборудование может работать в полностью автономном режиме, выполняя сложнейшие циклы обработки без вмешательства человека.

На одном базовом корпусе можно использовать разные марки твердых сплавов в зависимости от текущего материала заготовки. ЧПУ-станок запоминает вылет каждого резца после калибровки, что позволяет сохранять допуски в пределах нескольких микрон. Сборные системы часто оснащают внутренними каналами для подачи СОЖ непосредственно под режущую кромку, что критично для глубокой резки.

Специфическая форма инструмента с треугольной пластиной и отогнутой головкой позволяет эффективно обрабатывать перпендикулярные плоскости и переходы диаметров. Резец устанавливают так, чтобы он мог одновременно снимать стружку с цилиндрической поверхности и подрезать торец выступающего уступа.

Эта особенность конструкции исключает необходимость смены инструмента при выполнении сложных фасонных контуров на одной детали. Массивный хвостовик державки эффективно противостоит боковым нагрузкам, предотвращая отжим инструмента от заготовки при глубокой подаче. Качественная кромка отогнутого резца гарантирует отсутствие радиусных закруглений в местах сопряжения ступеней вала.

Такие резцы успешно обрабатывают и торцевые поверхности крупногабаритных фланцев и дисков. Отогнутая часть позволяет резцу заходить в труднодоступные зоны, которые закрыты элементами зажимного патрона. Мастер подбирает скорость вращения таким образом, чтобы линейная скорость резания оставалась постоянной при движении инструмента от периферии к центру. Результат обработки характеризуется высокой прямолинейностью плоскости и отсутствием вогнутости торца.
