Резка зубчатыми пилами

Параметр плотности зубьев определяет стабильность процесса и долговечность режущей кромки при работе с разным сортаментом металла. При выборе шага инструмента соблюдают правило, согласно которому в зоне контакта должно одновременно находиться не менее трех резцов.

Если заготовка имеет тонкие стенки или малую толщину, выбирают полотна с высокой частотой зубьев от 18 до 32 единиц. Такой подход предотвращает удары и выкрашивание кромок из-за попадания края листа в глубокую впадину между резцами. Массивные болванки и плиты требуют использования крупного шага, от 4 до 10 TPI, так как широкие межзубные промежутки обеспечивают эффективный вынос крупной стружки.

Несоответствие шага зубьев толщине проката вызывает преждевременный износ и частые поломки дорогостоящей оснастки станка. Когда редкие крупные зубья врезаются в тонкостенный профиль, возникают сильные вибрации и рывки, которые могут привести к разрыву ленты или деформации краев заготовки. Мелкие зубья при резке толстого проката быстро забиваются вязким металлом, потому что малый объем впадин не вмещает всю снятую стружку до момента выхода инструмента из канала.

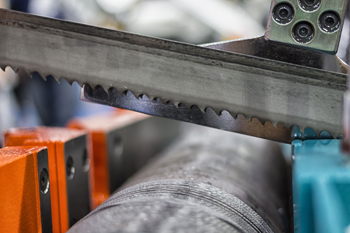

Биметаллическая структура режущих полотен совмещает в себе высокую твердость резцов и исключительную гибкость основы инструмента. Основную часть ленты изготавливают из пружинной стали с высоким пределом прочности, которая выдерживает многократные изгибы на шкивах без появления усталостных трещин. На рабочую кромку методом электронно-лучевой сварки наносят узкую полоску быстрорежущей стали с добавлением кобальта или вольфрама.

После термообработки зубья приобретают твердость до 68–70 HRC, что позволяет разделять легированные и нержавеющие сплавы без потери остроты. Такая комбинация материалов гарантирует долгий срок службы оснастки при интенсивной эксплуатации в многосменном режиме. Металл заготовки не оказывает разрушительного воздействия на эластичное тело пилы, потому что нагрузку принимают на себя только упрочненные вершины.

Применение биметаллических инструментов повышает производительность труда за счет возможности увеличения скорости подачи и оборотов двигателя. Твердые напайки сохраняют геометрию заточки даже при значительном нагреве в зоне трения, что обеспечивает стабильность размеров торца. Стойкость таких пил в 5-10 раз превышает показатели монолитных полотен из простой углеродистой стали.

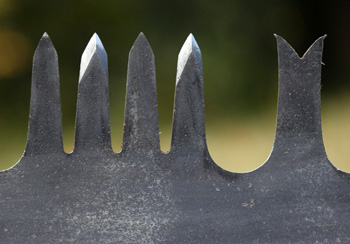

Специфическая геометрия расположения зубьев относительно плоскости полотна служит для формирования канала реза шире толщины самого инструмента. Резцы поочередно отклоняют влево и вправо под строго заданным углом, что исключает трение боковых стенок пилы о металл заготовки. Без такого зазора полотно моментально зажали бы стенки разреза из-за температурного расширения и упругой деформации материала.

Разводка обеспечивает свободное пространство для циркуляции смазочно-охлаждающей жидкости и эффективного удаления опилок из зоны контакта. Тип настройки выбирают исходя из вязкости и плотности обрабатываемого сплава для обеспечения стабильности прямолинейного хода. Правильная регулировка углов отклонения гарантирует легкость продвижения инструмента даже в глубоких слоях стали.

Существуют различные схемы расположения резцов, включая стандартную, волнистую и групповую разводку для специфических задач металлообработки. Волнистый профиль применяют для тонкостенных трубок и листов, так как он обеспечивает плавный вход в металл и снижает уровень шума. Групповая разводка с переменным углом наклона эффективно гасит вибрации на высоких скоростях вращения диска или движения ленты.

Интенсивность физического контакта между инструментом и металлом определяет объем выделяемой тепловой энергии в зоне разделения. Скорость резания задает темп движения зубьев относительно поверхности, а подача определяет глубину их внедрения в структуру сплава за один ход или оборот.

Если эти параметры устанавливают выше допустимых норм, трение вызывает мгновенный нагрев кромок до температур, при которых сталь теряет свою твердость. Это приводит к быстрому затуплению пилы и появлению нагара на торце готовой детали. Оптимальный режим гарантирует, что основная часть тепла будет уходить вместе с металлической стружкой, не перегревая само изделие.

Слишком низкая скорость подачи также несет негативные последствия, так как зубья начинают скользить по поверхности без эффективного снятия слоя металла. Подобное трение вызывает упрочнение поверхностного слоя заготовки, что затрудняет дальнейшую механическую обработку на фрезерных или токарных станках. Специалисты подбирают настройки так, чтобы каждый резец снимал стружку нужной толщины без лишних энергетических затрат.

Специализированное торцовочное оборудование позволяет выполнять прецизионные разрезы профильного и трубного проката в двух различных плоскостях одновременно. Конструкция станка предусматривает поворот рабочего стола и наклон пильной головы, что дает возможность формировать сложные косые срезы для стыковки деталей. Такой метод незаменим при изготовлении каркасных металлоконструкций, где элементы должны соединяться под углами от 15 до 45 градусов без зазоров.

Точность настройки угловых лимбов обеспечивает идеальное прилегание торцов, что существенно упрощает последующие сварочные работы. Надежная фиксация заготовки в мощных тисках исключает её смещение под действием вращающегося диска. Процесс протекает быстро и дает кромку, которая часто не требует дополнительного шлифования.

Торцовочные пилы оснащают лазерными указателями линии реза, которые помогают точно позиционировать заготовку относительно режущего органа. Применение асинхронных двигателей в таких устройствах снижает уровень шума в цеху и повышает ресурс силовых агрегатов. Технология позволяет эффективно обрабатывать алюминиевые и стальные профили со сложным сечением без их деформации.

Погружной механизм режущей части позволяет начинать процесс разделения материала в любой точке поверхности без привязки к внешнему краю листа. Эта особенность конструкции обеспечивает возможность вырезания внутренних прямоугольных проемов и окон с высокой геометрической точностью. Диск плавно опускается в структуру металла под контролем оператора или системы ЧПУ, после чего начинает линейное перемещение по заданной траектории.

Станки такого типа оснащают направляющими шинами, которые гарантируют идеальную прямолинейность шва на длинных дистанциях до нескольких метров. Листовой прокат при этом сохраняет свою плоскостность, так как нагрузка от инструмента распределяется равномерно по всей площади контакта.

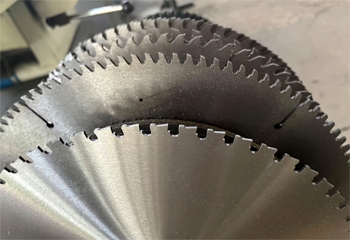

Для работы с металлом на циркулярные пилы устанавливают специализированные диски с вольфрамовыми напайками и особой формой заточки зубьев. Указанная оснастка легко справляется со сталью, алюминием и многослойными композитными панелями без перегрева кромок. Минимальная ширина пропила снижает объем отходов и позволяет максимально эффективно использовать полезную площадь материала.

Добавление вольфрама в сплав режущих элементов существенно повышает твердость и термическую стойкость зубьев при интенсивном трении. Твердосплавные напайки на основе карбида вольфрама сохраняют свою режущую способность при нагреве до +800-900℃, что недоступно для простых инструментальных сталей.

Этот металл делает кромку устойчивой к абразивному износу, поэтому пила может разделять сотни метров проката до первой переточки. Высокая плотность материала напаек обеспечивает стабильность геометрии резца под колоссальными нагрузками, возникающими при входе в массивную стальную плиту. Использование вольфрамовой оснастки позволяет увеличить скорость вращения диска в несколько раз, что кратно повышает общую производительность станка.

Применение вольфрама также способствует получению более гладкой поверхности реза, так как острая кромка не деформируется в процессе работы. Резцы из такого сплава меньше склонны к налипанию расплавленного алюминия или меди, что важно при раскрое цветного проката.

Конструкция маятниковой пилы предусматривает вертикальное перемещение режущего органа по фиксированной дуговой траектории сверху вниз. Указанная кинематика обеспечивает строгое соблюдение перпендикулярности диска к продольной оси заготовки на протяжении всего рабочего хода.

Жесткое крепление качающейся рамы исключает боковые уводы инструмента, что часто случается при ручном ведении пилы по разметке. Мастер лишь контролирует усилие нажатия, в то время как механика станка гарантирует стабильность положения режущей кромки в пространстве. Метод идеально подходит для быстрой нарезки труб, уголков и арматуры на заготовки одинаковой длины с минимальной погрешностью.

Маятниковые станки оснащают мощными возвратными пружинами и системами демпфирования для плавного завершения цикла резки. Наличие защитных кожухов, которые автоматически закрывают диск при подъеме рамы, обеспечивает высокий уровень безопасности персонала. ЧПУ-модели таких пил могут самостоятельно изменять угол наклона головы для выполнения косых срезов в автоматическом режиме. Использование абразивных или твердосплавных кругов позволяет адаптировать агрегат под материалы разной твердости.

Силовые агрегаты асинхронного типа отличаются простотой конструкции и отсутствием щеточного узла, что существенно продлевает срок их бесперебойной службы. Такие двигатели работают значительно тише коллекторных аналогов, создавая комфортную акустическую среду в производственном помещении. Высокий крутящий момент на низких и средних оборотах позволяет пиле стабильно проходить через массивные стальные профили без риска остановки или перегрева.

Асинхронные моторы обладают отличной герметичностью, поэтому металлическая стружка и пыль не попадают внутрь корпуса и не вызывают коротких замыканий. Экономичность потребления электроэнергии снижает общие затраты предприятия на раскрой каждой тонны проката.

Интеграция асинхронного привода с системами ЧПУ дает возможность плавно регулировать частоту вращения инструмента при помощи частотных преобразователей. Электроника мгновенно подстраивает обороты диска под твердость конкретного сплава, что оптимизирует износ режущей кромки. Отсутствие искрения на обмотках повышает пожарную безопасность станка при работе в запыленных условиях. Двигатели данного типа выдерживают длительные циклы непрерывной работы без потери мощности, что критично для серийного производства заготовок.

Работа с высокоскоростным режущим инструментом требует строгого соблюдения регламентов защиты персонала от механических травм и продуктов износа. Режущая зона станка должна быть закрыта прочными защитными кожухами, которые предотвращают вылет осколков диска в случае его внезапного разрушения. Специалисты используют защитные очки или полнолицевые щитки для защиты органов зрения от раскаленной стружки и искр. Перчатки выбирают из плотных материалов, которые устойчивы к порезам, но при этом обеспечивают надежный захват рукоятей ручного инструмента.

Система автоматической остановки двигателя при заклинивании полотна исключает риск травмирования кистей рук оператора. Регулярная проверка целостности кабелей питания предотвращает поражение электрическим током во влажных условиях цеха.

Массивные заготовки надежно фиксируют в тисках или прижимных механизмах перед запуском привода для исключения их случайного выброса из зоны реза. В помещениях устанавливают мощные системы вытяжной вентиляции для улавливания металлической пыли и паров смазочно-охлаждающей жидкости. Использование берушей или противошумных наушников защищает слух от интенсивных звуковых нагрузок, возникающих при трении зубьев о сталь.

Применение зубчатых пил остается приоритетным методом при обработке массивных сплошных заготовок большого сечения, таких как круги и квадраты диаметром более 200 мм. Лазерные и плазменные установки теряют точность и производительность на таких глубинах, а термическое воздействие может вызвать закалку краев.

Механическая пила обеспечивает равномерный проход по всей высоте металла, сохраняя идеальную перпендикулярность торца без эффекта конусности. Отсутствие зоны термического влияния гарантирует сохранение исходной структуры стали, что критично для последующей ковки или токарной обработки. Экономическая выгода «холодного» раскроя на толстом металле складывается из низкой стоимости электроэнергии и отсутствия затрат на дорогие технические газы.

Еще один плюс «механики» — разделение вязких и теплопроводных металлов большой толщины, таких как чистая медь или алюминий. Эти материалы отражают лазерный луч и быстро рассеивают тепло плазмы, в то время как зубчатая пила механически удаляет слой за слоем. Метод идеален для заготовительных участков, где требуется грубый раскрой проката на мерные отрезки с допусками в пределах нескольких миллиметров.
