Механическая контактная резка

Механическое воздействие основывается на превосходстве твердости режущего органа над сопротивлением обрабатываемого сплава. Инструмент внедряется в кристаллическую решетку металла и вызывает разрушение связей вдоль линии контакта. При постепенном раскрое происходит снятие тонкой стружки, тогда как при ударном способе заготовка разделяется путем мгновенного сдвига слоев.

Главное отличие от термических методов кроется в полном отсутствии плавления или испарения материала в зоне воздействия. Прямой контакт обеспечивает стабильное направление хода ножа или пилы, что позволяет выдерживать прямолинейность на длинных участках проката. Для эффективного проникновения внутрь структуры твердость режущей кромки должна превышать аналогичный показатель материала заготовки в 1.5-2 раза.

Физическая нагрузка на заготовку требует надежной фиксации в тисках или прижимных механизмах для предотвращения вибраций и смещения. Режущий элемент должен сохранять остроту и заданную форму под действием интенсивных сил трения.

Когда инструмент проходит сквозь металл, возникает локальное давление на стенки разреза, что иногда приводит к появлению небольшого поверхностного упрочнения. Этот эффект немного повышает твердость торца, но не меняет внутреннюю структуру основной массы изделия.

Метод пакетного раскроя позволяет разделять сразу несколько единиц проката за один рабочий цикл движения пилы. Заготовки плотно складывают в пачку и жестко фиксируют при помощи гидравлических прижимов станка. Лента проходит сквозь весь массив металла одновременно, что сокращает общее время обработки одной детали в несколько раз.

Такая технология идеально подходит для серийного производства заготовок из круга, квадрата или профильных труб. Один проход инструмента заменяет десятки последовательных операций, поэтому накладные расходы на электроэнергию и обслуживание существенно снижаются. Массовое разделение проката обеспечивает высокую повторяемость размеров во всей партии изделий.

Надежное закрепление пакета исключает проскальзывание и перекос отдельных прутков во время работы. Система ЧПУ контролирует скорость опускания пильной рамы, подбирая оптимальный режим для суммарного сечения всех элементов. Использование рольгангов упрощает подачу тяжелых связок металла в рабочую зону и выгрузку готовых отрезков.

При пакетной резке износ ленты распределяется равномерно по всей длине полотна, что продлевает срок его службы. Результат характеризуется высокой чистотой торцов у каждой детали в пачке.

Жидкая среда в зоне контакта режущего органа и металла решает две фундаментальные задачи для обеспечения качества процесса. Прежде всего она эффективно отводит тепло, которое возникает из-за колоссального трения зубьев пилы о поверхность заготовки. Постоянное охлаждение предотвращает перегрев кромки инструмента и защищает её от преждевременного затупления или термической деформации.

Вторая функция заключается в создании смазочной пленки, которая снижает коэффициент трения и облегчает скольжение полотна. Использование СОЖ позволяет значительно увеличить скорость подачи и сократить время выполнения заказа. Качественная жидкость также защищает свежий срез металла от атмосферной коррозии на время межоперационного хранения.

Поток жидкости под давлением вымывает металлическую стружку из зоны реза, предотвращая её попадание под зубья пилы. Очистка рабочего пространства исключает появление глубоких царапин и задиров на торцевой поверхности детали.

Состав эмульсии подбирают в зависимости от марки обрабатываемого сплава и типа оборудования. Для цветных металлов используют специальные синтетические растворы, которые не вызывают потемнения поверхности.

Срок службы режущего полотна зависит от правильного подбора геометрии зубьев и режима эксплуатации станка. Материал инструмента должен иметь высокую красностойкость и износостойкость, поэтому качественные ленты изготавливают из биметаллических сплавов. Твердая кромка из быстрорежущей стали выдерживает контакт с легированными составами, а гибкая основа предотвращает разрыв полотна при постоянных изгибах на шкивах.

Шаг зубьев выбирают исходя из толщины стенки заготовки, чтобы в зоне контакта одновременно находилось не менее трех резцов. Слишком крупный зуб на тонком металле вызывает удары и выкрашивание кромок, а мелкий забивается стружкой и перегревается.

Натяжение ленты должно строго соответствовать паспортным данным оборудования для исключения её увода от вертикальной оси. Недостаточное усилие ведет к кривизне реза, а избыточное провоцирует появление усталостных трещин во впадинах зубьев. Регулярная проверка состояния направляющих сухарей и роликов обеспечивает стабильность положения инструмента в пространстве. Своевременная очистка станка от опилок предотвращает их попадание в механизмы вращения и снижает износ шкивов.

Отсутствие высокотемпературного воздействия признают главным технологическим преимуществом контактных способов обработки. В процессе разделения заготовки пилой или ножом температура в зоне контакта остается значительно ниже точки фазовых превращений сплава. Это исключает возникновение зон термического влияния, где свойства металла могли бы измениться из-за закалки или отпуска.

Кристаллическая решетка стали сохраняет свою первозданную конфигурацию, что гарантирует стабильность механических характеристик по всему объему детали. Прокат не подвергается риску выгорания легирующих элементов, поэтому коррозионная стойкость и прочность остаются на исходном уровне. Детали после механического раскроя можно сразу использовать в ответственных конструкциях без последующей термической правки.

Локальное давление инструмента вызывает лишь незначительную пластическую деформацию в тонком поверхностном слое торца. Эффект упрочнения часто идет на пользу изделию, повышая износостойкость краев. Прямой контакт инструмента и заготовки не вызывает внутренних напряжений, которые часто приводят к непредсказуемому изгибу или скручиванию листов после лазерной или плазменной резки. Прямолинейность заготовок сохраняется идеально, что упрощает их последующую сборку и сварку в узлы.

Образование острых выступов на торце связано с неправильным выбором скорости вращения диска или критическим износом его режущих сегментов. Для получения чистого края необходимо поддерживать высокую окружную скорость инструмента в сочетании с умеренным давлением подачи. Если диск вращается слишком медленно, он начинает не резать, а подминать металл, что ведет к выдавливанию заусенца на выходе из заготовки.

Острота заточки зубьев имеет решающее значение, так как затупившийся инструмент рвет волокна стали вместо их аккуратного разделения. Регулярная правка или замена режущих сегментов позволяют поддерживать качество поверхности на стабильном уровне на протяжении всей смены.

Правильная настройка зазора в прижимных механизмах и использование жестких направляющих минимизируют вибрации заготовки. Колебания металла под действием диска провоцируют появление неровностей и сколов на нижнем ребре. Современные дисковые станки оснащают системами автоматической подачи СОЖ непосредственно в зону внедрения каждого зуба. Смазка снижает налипание металлической пыли на инструмент и способствует формированию гладкой поверхности среза.

Процесс механической обработки сопровождается образованием значительного объема отходов в виде мелкой фракции металла. Для сбора опилок современные станки оснащают встроенными конвейерами или магнитными сепараторами, которые удаляют мусор из рабочей зоны в автоматическом режиме. Стружка попадает в специальные контейнеры, которые по мере заполнения транспортируют на участок прессования или брикетирования.

Сжатие рыхлых отходов в плотные блоки уменьшает их объем в несколько раз и упрощает логистику внутри предприятия. Брикетированный металл имеет более высокую ценность при сдаче на переработку, так как он удобнее для загрузки в плавильные печи. Раздельный сбор стружки из разных сплавов позволяет сохранять чистоту сырья для металлургических комбинатов.

Особое внимание уделяют очистке отходов от остатков смазочно-охлаждающей жидкости перед их отправкой на склад. Специальные центрифуги отделяют эмульсию от металла, что позволяет вернуть до 90% дорогостоящего состава обратно в производственный цикл. Чистая стружка не создает экологических рисков и не загрязняет почву маслами при хранении на открытых площадках.

Соблюдение строгой геометрии при нарезке труб и балок требует использования прецизионных систем базирования заготовки на станке. Основу точности закладывают при настройке угла между осью режущего инструмента и направляющими подающего стола. Специальные тиски с двумя или четырьмя точками захвата надежно удерживают прокат, исключая его малейший поворот или наклон во время цикла.

Лазерные датчики контролируют положение заготовки перед стартом, подавая сигнал на корректировку при обнаружении перекоса. Высокая жесткость станины станка предотвращает отжим пильной рамы или диска под действием сил резания на массивных деталях. Использование поддерживающих рольгангов по обе стороны от зоны реза исключает провисание краев и гарантирует ровный срез.

На ленточнопильном оборудовании перпендикулярность торца зависит от состояния направляющих пластин, которые удерживают полотно от скручивания. Минимальный вылет пилы относительно опорных сухарей снижает риск её увода в сторону внутри глубокого канала.

Резчик регулярно проверяет точность настроек при помощи контрольных угольников и калибров на первых образцах партии. Если станок оснащен системой ЧПУ, программа автоматически вносит поправки на износ инструмента для сохранения заданных допусков.

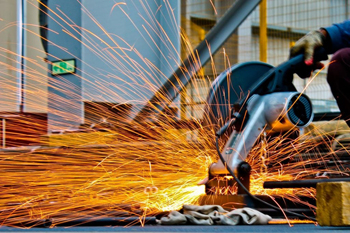

Современные агрегаты с дисковыми пилами используют технологию сухой или минимальной смазки при колоссальных скоростях вращения инструмента. Диски со вставками из твердосплавных пластин или с алмазным напылением позволяют разделять сталь почти мгновенно, превращая процесс в высокопроизводительный цикл. Температура в зоне контакта растет очень быстро, поэтому стружка уносит основную часть тепла, защищая тело диска и саму заготовку от перегрева.

Устройства оснащают мощными защитными кожухами и системами автоматической подачи заготовок, что исключает ручной труд в опасной зоне. Дисковое оборудование превосходит ленточнопильные аналоги по чистоте поверхности и точности соблюдения линейных размеров на тонком прокате.

Высокая динамика процесса требует идеальной балансировки режущего органа для исключения вибраций и биений. Система ЧПУ контролирует нагрузку на двигатель шпинделя и автоматически меняет подачу при входе диска в массивный участок заготовки. Твердосплавные напайки сохраняют остроту в десятки раз дольше обычных стальных зубьев, что сокращает частоту остановок на смену оснастки. Метод эффективен только для выполнения прямых поперечных разрезов, поэтому его выбирают для массового производства втулок, осей и пальцев.

Разделение инструментальных сталей и титановых сплавов требует применения специализированной оснастки с повышенной износостойкостью. Стандартные ленточные пилы из быстрорежущей стали не справляются с материалами твердостью выше 45 HRC, так как зубья моментально тупятся и выкрашиваются.

В таких ситуациях выбирают полотна с напайками из твердого сплава или диски с керамическим покрытием режущих кромок. Процесс ведут на пониженных скоростях при постоянной подаче СОЖ под высоким давлением для охлаждения зоны контакта. Механическая резка твердых материалов характеризуется высокой точностью, но требует регулярного контроля состояния инструмента.

При работе с хрупкими и твердыми заготовками важно избегать резких ударных воздействий, поэтому гильотинная рубка для них не применяется. Ленточнопильный метод обеспечивает наиболее щадящий режим разделения, так как нагрузка распределяется между сотнями зубьев. Металл не испытывает термического шока, что предотвращает появление микротрещин на кромках ответственных деталей. Абразивные отрезные диски тоже показывают хорошие результаты на сверхтвердых сплавах, но создают много пыли и требуют мощной вытяжки.

Тщательная очистка зоны контакта инструмента с заготовкой является необходимым условием для сохранения ресурса дорогостоящих пил и ножей. С поверхности проката удаляют толстый слой ржавчины, окалину и засохшую грязь, которые действуют как абразив и ускоряют износ режущих кромок.

Наличие песчаных включений или цементной пыли на металле может привести к мгновенной поломке зубьев ленточной пилы. Перед укладкой на рабочий стол заготовки также проверяют на наличие глубоких вмятин и деформаций, способных вызвать заклинивание диска внутри канала. Визуальный осмотр металла позволяет вовремя обнаружить внутренние расслоения и дефекты литья, которые могут стать причиной брака.

Чистая поверхность обеспечивает надежную фиксацию в тисках и исключает смещение деталей во время выполнения операции. Удаление консервационных смазок важно для правильной работы системы подачи СОЖ и исключения её загрязнения посторонними маслами.

Конфигурация режущих элементов ленточного полотна определяет эффективность удаления стружки и чистоту поверхности торца на пустотелых изделиях. Для резки тонкостенных труб выбирают зубья с малым углом заточки и частым расположением, чтобы избежать ударов инструмента о стенки заготовки. Переменный шаг зубьев помогает гасить резонансные вибрации, которые неизбежно возникают при прохождении пилы через неоднородное сечение профиля.

Трапециевидная форма заточки обеспечивает более мягкое внедрение в металл и продлевает ресурс инструмента при работе с легированными сталями. Каждый зуб в такой последовательности снимает лишь часть общего припуска, что снижает тепловую нагрузку на режущую кромку.

Правильная геометрия исключает защемление полотна и предотвращает выкрашивание кромок на вязких сплавах. Свободное пространство между зубьями должно вмещать весь объем снятой стружки до момента выхода инструмента из материала.
