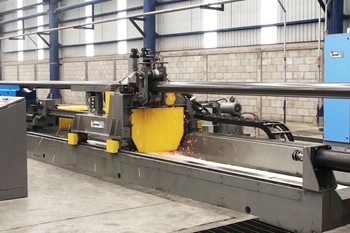

Фрикционные пилы

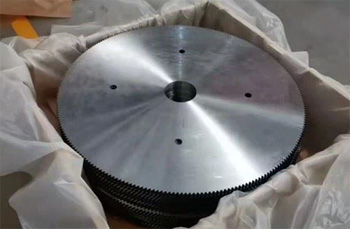

Диски производят из особых марок легированной стали, потому что инструмент должен выдерживать колоссальные термические нагрузки в зоне контакта. Чаще всего производители выбирают сталь 56NiCrMoV7 или вольфрам-молибденовые сплавы, которые сохраняют механическую прочность при разогреве до +600℃ и выше. Полотно подвергают закалке в несколько этапов, чтобы оно приобрело необходимую упругость и не лопнуло от резкого охлаждения.

Твердость основы обычно поддерживают в пределах 42-46 HRC, а режущую кромку делают более жесткой для сопротивления интенсивному износу. Правильный подбор химического состава металла исключает появление микротрещин, которые часто возникают при интенсивной работе на больших скоростях.

Корпус диска проходит обязательную финишную шлифовку и процедуру компьютерной балансировки, чтобы полностью убрать радиальное биение. На теле диска часто нарезают специальные прорези, которые выполняют функцию температурных компенсаторов и снижают уровень шума. Если полотно не будет иметь достаточной вязкости, оно деформируется или заклинит внутри глубокого реза. Для повышения ресурса применяют технологию многократного отпуска стали, которая снимает внутренние напряжения после механической обработки.

Зубья фрикционного диска имеют специфическую форму, которая сильно отличается от геометрии обычных циркулярных пил. Они представляют собой небольшие выступы с отрицательным углом атаки, потому что основная задача состоит в создании трения, а не в классическом срезании стружки. Чаще всего используют профиль в виде равнобедренного треугольника или трапеции, который обеспечивает максимальную площадь контакта с поверхностью.

Высота каждого зуба обычно не превышает 3-5 мм, так как слишком глубокие впадины могут привести к чрезмерному захвату расплавленного металла. Вершины зубьев затачивают под прямым углом к плоскости полотна, чтобы обеспечить равномерное распределение тепловой энергии по всей ширине пропила.

Шаг между зубьями рассчитывают исходя из диаметра диска и толщины стенки профиля, который разрезают в данный момент. Если расстояние между выступами будет слишком маленьким, пространство быстро забьется отходами производства и качество реза ухудшится. Ширина развода должна быть на 15-20% больше толщины самого полотна, чтобы диск свободно перемещался внутри материала без опасности заклинивания.

Система охлаждения стационарного станка включает в себя мощный насос, накопительный резервуар и сеть форсунок для точной подачи жидкости. Воду или специальную эмульсию направляют непосредственно в зону контакта диска с металлом под давлением от 2 до 4 бар. Жидкость выполняет сразу две функции: быстро отводит избыточное тепло и эффективно вымывает частицы шлака из области реза.

Когда поток попадает на полотно, которое вращается, он создает тонкую пленку, и она предотвращает налипание разогретой стружки на боковые поверхности диска. Без постоянной циркуляции охладителя сталь инструмента мгновенно перегреется, что приведет к быстрой потере твердости и необратимой деформации корпуса.

В современных моделях оборудования применяют замкнутый цикл, при котором отработанная вода стекает в поддон и проходит через систему фильтрации. Специальные магнитные уловители задерживают стальную пыль, чтобы она не попала обратно в насос и не повредила форсунки. Если температура жидкости в баке превышает установленный предел, автоматика подключает теплообменник для принудительного охлаждения среды.

Возможность изменения скорости вращения необходима для подбора оптимального режима трения под разные типы материалов и диаметры дисков. Окружная скорость кромки должна находиться в строго определенном диапазоне, потому что при слишком медленном движении металл не прогреется до нужной температуры. Если же обороты превысят допустимый предел, возникнет риск разрушения полотна из-за центробежных сил или чрезмерного перегрева основы.

Частотные преобразователи позволяют плавно наращивать темп в начале работы и поддерживать его на стабильном уровне под нагрузкой. Линейная скорость в зоне реза обычно составляет от 100 до 140 м/с, что требует прецизионной настройки электроники.

Разные сплавы обладают неодинаковой теплопроводностью, поэтому оператор должен иметь возможность корректировать параметры прямо во время процесса. Когда станок работает с тонкостенными трубами, скорость вращения увеличивают для получения максимально чистого края без заусенцев. При обработке толстостенного проката частоту оборотов немного снижают, чтобы избежать чрезмерного наплавления металла на зубья. Современные блоки управления могут автоматически подстраивать мощность двигателя, когда датчики фиксируют изменение сопротивления материала.

Станина должна обладать высокой жесткостью и огромной массой, чтобы эффективно поглощать вибрации, которые возникают при работе на высоких оборотах. Ее изготавливают методом литья из чугуна или сваривают из толстостенных стальных швеллеров с последующим снятием внутренних напряжений. Любое отклонение в геометрии основания приведет к перекосу шпинделя и быстрому износу подшипников из-за неравномерного распределения нагрузок.

Основание станка проектируют таким образом, чтобы оно выдерживало не только вес оборудования, но и динамические удары при подаче тяжелых заготовок. Массивный корпус служит надежной опорой для всех движущихся частей и гарантирует точность позиционирования режущего диска.

Поверхность монтажных площадок проходит фрезеровку и шлифовку для обеспечения идеальной параллельности всех узлов. Внутри станины часто предусматривают специальные ребра жесткости, которые предотвращают скручивание конструкции под воздействием крутящего момента двигателя. Если основание будет иметь недостаточную прочность, в процессе эксплуатации появятся микротрещины и точность резки безвозвратно пропадет.

Высокоскоростные подшипники шпинделя требуют многоуровневой защиты, так как абразивная пыль и мелкая стружка быстро выводят их из строя. В конструкции применяют комбинированные лабиринтные уплотнения, которые создают сложный путь для посторонних частиц и исключают их попадание внутрь корпуса.

Дополнительно устанавливают контактные сальники из износостойких полимеров, которые плотно прилегают к валу и удерживают смазочный материал. В некоторых моделях станков используют систему избыточного давления воздуха внутри подшипникового узла. Такой метод позволяет буквально выдувать пыль от частей, которые вращаются, и не дает влаге проникать через микроскопические зазоры в крышках.

Смазку для таких узлов подбирают с учетом высоких рабочих температур и огромных центробежных сил на валу. Специальные присадки предотвращают вымывание состава водой и защищают металлические поверхности от коррозии при контакте с охлаждающей жидкостью. Если защита будет нарушена, мельчайшая песчинка вызовет перегрев и заклинивание шпинделя в самый ответственный момент. Регулярная проверка состояния уплотнительных колец входит в обязательный регламент техобслуживания оборудования.

Для защиты поверхности диска от прилипания горячих частиц стали используют вакуумное напыление нитрида титана или хромирование. Такие покрытия обладают крайне низким коэффициентом трения и высокой твердостью, что значительно облегчает скольжение полотна внутри пропила.

Слой защитного материала имеет толщину всего в несколько микрон, но он создает эффективный барьер между основой инструмента и металлом, который расплавился. Когда диск проходит сквозь заготовку, защитный слой предотвращает образование наростов на боковых гранях и зубьях. Это позволяет получать гладкие стенки реза, которые не требуют последующей механической обработки или дополнительной шлифовки.

Существуют также методы газопламенного напыления специальных керамических составов, которые выдерживают экстремальные температуры без разрушения структуры. Если поверхность инструмента остается чистой, нагрузка на приводной двигатель снижается и расход электроэнергии становится более рациональным. Покрытие также защищает легированную сталь диска от окисления и коррозии при длительном воздействии водяного пара.

Фрикционная резка сопровождается высоким уровнем звукового давления, поэтому производители внедряют комплексные решения для снижения шума. Основным источником гула является вибрация самого режущего полотна, которую гасят с помощью специальных лазерных прорезей в корпусе диска. Эти узкие каналы заполняют эластичными полимерными составами, которые поглощают звуковые волны и не дают металлу входить в резонанс.

Станки также оснащают массивными защитными кожухами с многослойной внутренней изоляцией из минеральной ваты или материалов, которые предварительно вспенили. Такая конструкция удерживает большую часть шума внутри оборудования и делает работу в цехе более комфортной.

Дополнительно применяют опоры, которые гасят вибрации двигателя и шпиндельного узла, что предотвращает передачу колебаний на станину станка. Если оборудование установлено на бетонное основание через резиновые маты, уровень структурного шума снижается еще на несколько децибел. Автоматические системы контроля оборотов позволяют выбирать такие режимы, при которых частота вибрации не совпадает с собственной частотой деталей станка.

Надежная фиксация металла имеет решающее значение для точности реза и безопасности процесса, так как силы трения стремятся сдвинуть заготовку. В промышленных станках применяют мощные гидравлические или пневматические тиски с возможностью регулировки усилия зажима. Они имеют сменные губки специальной формы, которые позволяют плотно удерживать как круглые трубы, так и сложные фасонные профили.

Система прижима часто синхронизирована с механизмом подачи диска, чтобы исключить начало работы при недостаточном давлении в цилиндрах. Если деталь не будет закреплена жестко, возникнет сильная вибрация, которая моментально разрушит режущую кромку или приведет к поломке вала.

Для работы с длинномерным прокатом используют дополнительные рольганги с вертикальными прижимными роликами, которые предотвращают провисание и раскачивание краев. Управление всеми зажимами осуществляется с центрального пульта, что позволяет быстро менять положение заготовки без лишних физических усилий. Автоматика постоянно контролирует давление в системе и мгновенно останавливает вращение шпинделя при случайном разжатии тисков. Когда обрабатывают тонкостенные изделия, на губки устанавливают мягкие накладки для защиты поверхности от глубоких царапин и вмятин.

Прямой привод подразумевает установку режущего диска непосредственно на вал электродвигателя без использования промежуточных ременных передач или редукторов. Такая компоновка позволяет избежать потерь мощности на трение и значительно упрощает конструкцию всего шпиндельного узла.

Двигатели для подобных систем проектируют с учетом осевых и радиальных нагрузок, которые возникают при контакте инструмента с металлом. Отсутствие ремней исключает риск их проскальзывания или обрыва при резком увеличении сопротивления в зоне обработки. Это обеспечивает стабильную скорость вращения полотна, что крайне важно для поддержания нужного теплового режима фрикционной резки.

Для охлаждения таких моторов применяют принудительную вентиляцию или водяные рубашки, так как они работают в режиме постоянных перегрузок. Если корпус двигателя герметично защищен, внутрь не попадает металлическая пыль и влага от системы охлаждения диска. Компактные размеры прямого привода позволяют создавать более эргономичные и маневренные станки для работы в стесненных условиях. Но подобные решения требуют очень точной балансировки ротора, чтобы вибрации не передавались напрямую на режущую кромку.

Современные станки оснащают системами мониторинга, которые в реальном времени отслеживают состояние инструмента по нескольким параметрам. Основным показателем износа выступает мощность, которую потребляет двигатель, так как она заметно растет при затуплении зубьев. Когда значение достигает критической отметки, компьютер выдает предупреждение или блокирует запуск следующего цикла обработки.

Также применяют акустические датчики, фиксирующие изменение частотного спектра звука при появлении сколов или трещин на диске. Если вибрации превышают установленный порог, автоматика плавно снижает скорость подачи для предотвращения аварийного разрушения полотна.

Дополнительно на станине устанавливают лазерные сканеры, которые измеряют диаметр диска после определенного количества резов. Данный метод позволяет компенсировать естественное уменьшение размеров инструмента и корректировать глубину пропила в автоматическом режиме. Если такие системы входят в общую сеть предприятия, информация о необходимости замены оснастки поступает в службу снабжения заблаговременно.

Промышленные фрикционные пилы требуют подключения к трехфазной сети напряжением 380 В с обязательным наличием стабильного заземляющего контура. Мощность оборудования может достигать десятков киловатт, поэтому сечение кабеля, который подает питание, рассчитывают с большим запасом. В момент запуска двигателя возникают значительные пусковые токи, которые могут вызвать просадку напряжения в общей сети предприятия.

Чтобы нивелировать этот эффект, используют устройства мягкого пуска или частотные преобразователи, которые обеспечивают плавный разгон шпинделя. Если в системе электроснабжения наблюдаются частые скачки параметров, установку дополняют стабилизаторами или сетевыми фильтрами.

Особое внимание уделяют защите от коротких замыканий и перегрузок с помощью автоматических выключателей с нужными время-токовыми характеристиками. Когда станок работает во влажной среде с использованием водяного охлаждения, обязательно применяют устройства защитного отключения. Все шкафы управления должны иметь высокую степень пылезащищенности, чтобы исключить попадание внутрь проводящей стальной пыли.

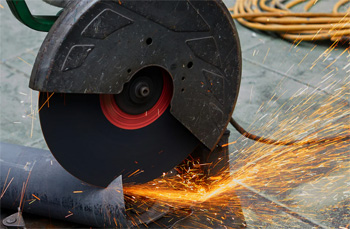

Процесс фрикционной резки сопровождается выбросом искр и металлической пыли, которые необходимо быстро удалять из зоны работы. Вытяжная система предприятия состоит из мощного радиального вентилятора, системы гибких воздуховодов и приемного раструба за диском.

Внутри заборного устройства устанавливают искрогасители в виде металлических сеток или ловушек, которые охлаждают раскаленные частицы. Это позволяет предотвратить возгорание фильтрующих элементов и стенок труб при попадании в них горячих отходов. Если поток воздуха организован правильно, большая часть шлама попадает в специальный циклонный коллектор для последующей утилизации.

Отработанный воздух проходит через многоступенчатую систему очистки, которая задерживает самые мелкие фракции загрязнений перед выбросом в атмосферу. Для повышения эффективности всасывания края защитного кожуха оснащают плотными щетками или резиновыми фартуками. Когда станок работает интенсивно, автоматика регулирует производительность вытяжки в зависимости от реальной нагрузки на режущий узел.
