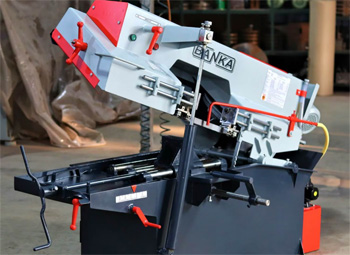

Ленточные пилы

Полиуретановое или резиновое покрытие на приводных колесах увеличивает коэффициент трения между металлической лентой и поверхностью шкива. Подобный слой предотвращает проскальзывание пилы под большой нагрузкой, когда зубья входят в массив твердой стали.

Эластичный материал также выполняет роль демпфера, который поглощает мелкие вибрации и снижает уровень шума во время работы станка. Покрытие оберегает тыльную сторону полотна от быстрого износа и появления микротрещин, потому что исключает прямой контакт металла о металл. Ширину и толщину накладки подбирают так, чтобы лента лежала стабильно и не соскакивала при высоких оборотах двигателя.

Регулярная проверка состояния полимерного слоя позволяет вовремя обнаружить отслоения или глубокие вмятины от стружки. Если поверхность шкива повреждают острые частицы металла, точность хода пилы падает и срез получается неровным. Замену изношенных накладок проводят без демонтажа всей оси, что сокращает время на техническое обслуживание оборудования.

Направляющие блоки удерживают ленту в вертикальном положении и предотвращают ее скручивание при контакте с металлической заготовкой. Конструкция состоит из пары подшипников и твердосплавных пластин, которые плотно обхватывают полотно с обеих сторон. Такая фиксация минимизирует вибрации инструмента и гарантирует высокую точность следования линии разметки по всей длине пропила.

Расстояние между губками направляющих регулируют с помощью винтов, чтобы обеспечить свободный ход без лишнего люфта. Жесткая опора ленты непосредственно в зоне резки исключает увод инструмента в сторону даже при обработке вязких сплавов.

Внутренние каналы блоков используют для подачи смазочно-охлаждающей жидкости прямо на режущие кромки зубьев. Постоянная смазка снижает трение внутри направляющих и защищает боковые поверхности полотна от перегрева и появления задиров. Один из блоков обычно делают подвижным, чтобы его можно было сдвигать максимально близко к краю заготовки. Это уменьшает длину свободного участка ленты и повышает жесткость системы при раскрое труб разного диаметра.

Металлическая щетка круглой формы устанавливается возле ведущего шкива для удаления стружки из межзубного пространства полотна. Если опилки останутся на ленте, они попадут под шкив и вызовут повреждение полиуретанового покрытия или разрыв стали. Вращение щетки обычно синхронизируют с движением пилы, чтобы ворс эффективно вычищал впадины между зубьями.

Чистое полотно меньше нагревается при работе, потому что стружка не создает дополнительного трения внутри пропила. Этот узел значительно продлевает ресурс режущего инструмента и обеспечивает высокое качество поверхности полученного среза.

Для работы с мягкими металлами типа алюминия используют нейлоновые щетки, которые не царапают корпус полотна. Когда ворс истирается, механизм регулируют или полностью заменяют расходный элемент для восстановления качества очистки. В некоторых моделях устанавливают скребки, которые счищают налипшее масло и грязь с боковых поверхностей ленты. Правильная работа системы очистки исключает проскальзывание пилы на колесах и гарантирует стабильную скорость подачи.

Электронный датчик или концевой выключатель следит за натяжением полотна и мгновенно отключает питание двигателя при его внезапном повреждении. Когда стальная петля лопается, подпружиненный рычаг системы натяжения меняет положение и размыкает электрическую цепь управления.

Автоматика предотвращает разматывание острой ленты внутри защитного кожуха, что оберегает узлы станка от механических поломок. Персонал получает звуковой или световой сигнал о необходимости замены оснастки, за счет чего сокращают время простоя оборудования. Безопасность процесса возрастает, так как исключают вращение валов без нагрузки и риск травмирования людей.

Контроллер также блокирует пуск агрегата, если лента не натянута до заданного рабочего значения. Это исключает повреждение зубьев и проскальзывание шкивов на старте, потому что инструмент всегда находится в рабочем состоянии. В профессиональных моделях используют бесконтактные индуктивные датчики, которые не боятся попадания масла и мелкой металлической стружки. Исправная работа системы защиты гарантирует сохранность дорогостоящих узлов привода и подшипников шпиндельного узла.

Подвижную направляющую рамку перемещают вдоль пильной рамы, чтобы сократить расстояние между опорами полотна под конкретный размер детали. Когда губки находятся максимально близко к заготовке, свободный участок ленты становится короче и жестче. Это предотвращает изгиб и вибрацию пилы во время прохождения через толщу металла, что напрямую влияет на прямолинейность среза.

Если оставить направляющую слишком далеко, полотно начнет уходить в сторону под воздействием сопротивления материала. Точная настройка этого узла позволяет соблюдать допуски по косине реза в пределах 0.1 мм на 100 мм диаметра заготовки.

Фиксацию блока в нужном положении обеспечивают зажимные рукоятки или автоматические приводы в станках с цифровым управлением. На корпусе рамы часто наносят линейку, которая помогает быстро выставить зазор в зависимости от ширины раскрытия тисков. Правильное позиционирование направляющих снижает риск разрыва ленты, так как нагрузка на сталь распределяется более равномерно. Персонал должен следить за отсутствием стружки в пазах перемещения, чтобы механизм двигался плавно и без перекосов.

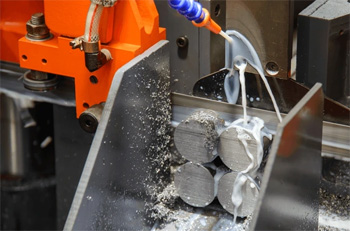

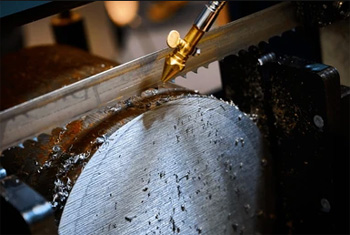

Система состоит из накопительного бака, центробежной помпы и гибких трубок с форсунками для точного направления струи. Жидкость подают в зону резания и на блоки направляющих, чтобы охладить зубья и смыть металлическую пыль. Постоянный поток эмульсии снижает температуру в пятне контакта до безопасных значений, что предотвращает термический износ инструмента.

Смазочные свойства состава уменьшают коэффициент трения, за счет чего двигатель потребляет меньше энергии при раскрое массивных балок. Отработанная жидкость стекает в поддон, проходит через фильтры и возвращается в резервуар для повторного использования.

Мощность насоса подбирают так, чтобы напор был достаточен для вымывания стружки из глубоких пропилов. На трубках устанавливают краны, которые позволяют регулировать объем подачи жидкости или полностью отключать ее при сухой резке. Регулярная замена фильтрующих элементов и контроль уровня эмульсии в баке обеспечивают бесперебойную работу всего комплекса. Использование охлаждения позволяет работать на повышенных скоростях подачи, что существенно увеличивает общую производительность производственного участка.

Механизм быстрого зажима позволяет мгновенно фиксировать металлическую заготовку без длительного вращения винтовой рукоятки. Конструкция включает разъемную гайку или эксцентриковый рычаг, который освобождает подвижную губку для свободного перемещения по направляющим. Когда губку придвигают к детали вручную, механизм блокируют и проводят финальную затяжку коротким поворотом ручки.

Такая система сокращает длительность подготовительных операций при серийном производстве одинаковых деталей. Прочность удержания остается высокой, потому что зубчатая рейка исключает самопроизвольное смещение захватов под нагрузкой.

Для фиксации пакетов труб используют специальные накладки, которые распределяют давление равномерно по всей поверхности контакта. Тиски часто снабжают поворотным основанием с градусной шкалой, чтобы выполнять косые резы под углом до 60°. В автоматических станках зажим приводит в действие гидравлический цилиндр, который поддерживает стабильное усилие прижима. Это предотвращает деформацию тонкостенных профилей и гарантирует безопасность, так как заготовка не вылетает при встрече с полотном.

Тензометр — измерительный прибор, который определяет силу растяжения стальной ленты в килограммах на квадратный сантиметр или в барах. Устройство устанавливают на раме станка или встраивают в механизм натяжения для постоянного мониторинга рабочих параметров.

Если натянуть полотно слабо, оно начнет уходить в сторону при контакте с твердым металлом и срез получится кривым. Чрезмерное усилие опасно разрывом ленты или быстрым износом подшипников на валах шкивов. Использование прибора позволяет выставить точное значение, которое рекомендует производитель оснастки для конкретной ширины пилы.

В автоматических системах данные с датчика поступают в контроллер, который блокирует запуск двигателя при отклонении от нормы. Это исключает человеческий фактор и предотвращает поломку дорогостоящих узлов оборудования из-за ошибок настройки. Тензометр помогает обнаружить растяжение металла во время долгой работы, когда требуется небольшая подтяжка для сохранения точности.

Электронный вариатор (инвертор) позволяет плавно менять скорость движения ленты в диапазоне от 20 до 100 м в минуту. Это необходимо для настройки режимов резания под различные типы металлов: от вязкой нержавеющей стали до мягких алюминиевых сплавов.

Если скорость подбирают правильно, зубья не перегреваются и эффективно снимают стружку без налипания материала. Плавная регулировка помогает найти оптимальный темп работы, при котором износ полотна будет минимальным. Система обеспечивает мягкий старт двигателя, что защищает шестерни редуктора от резких ударных нагрузок при включении.

Управление скоростью осуществляют с помощью рукоятки на панели или через цифровое меню системы ЧПУ. Инвертор поддерживает стабильный крутящий момент на валу даже при снижении оборотов, чтобы пила не застревала в массивной заготовке. Электроника защищает мотор от перепадов напряжения и перегрева, продлевая срок службы всей силовой установки. Наличие вариатора делает станок универсальным инструментом, который способен выполнять широкий спектр задач без смены шкивов и ремней.

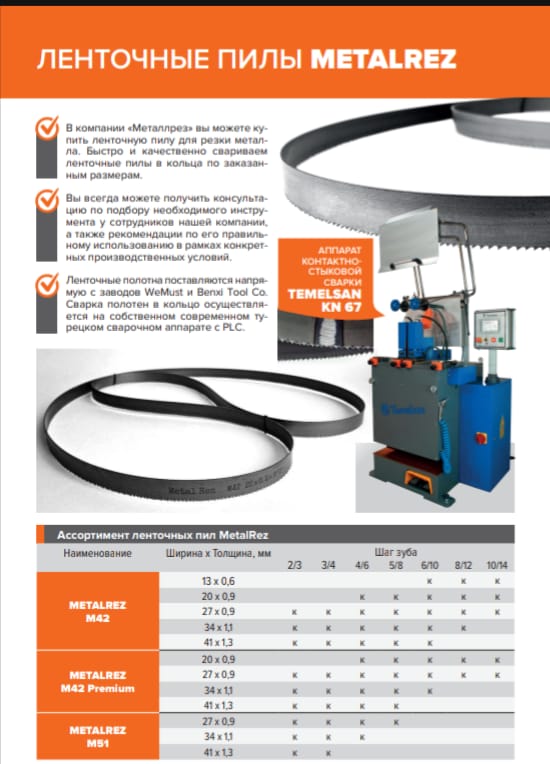

Встроенный аппарат для стыковой сварки предназначен для оперативного ремонта разорванных полотен или соединения ленты после ее пропуска через отверстие в заготовке. Это необходимо при выполнении внутренних фигурных резов, когда пилу предварительно размыкают, заводят в металл и снова сваривают в кольцо.

Узел включает в себя зажимные клеммы, блок нагрева и шлифовальный круг для зачистки образовавшегося шва. Процесс занимает 5–10 минут, что избавляет от необходимости заказывать новые полотна у сторонних поставщиков при каждой поломке. Качество соединения в современных блоках позволяет ленте выдерживать паспортные нагрузки на протяжении всего срока службы.

Сварочный пост снабжают ножницами для ровной обрезки концов и гильотиной для подготовки кромок перед стыковкой. Автоматика контролирует силу тока и время нагрева, чтобы исключить пережог стали и сохранить гибкость в зоне шва. После сварки место стыка обязательно подвергают процедуре отпуска, которая снимает внутренние напряжения в металле. Шлифовка шва до толщины основного полотна гарантирует плавный проход ленты через направляющие блоки и шкивы.
