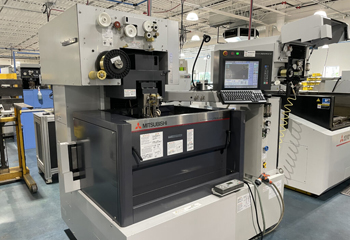

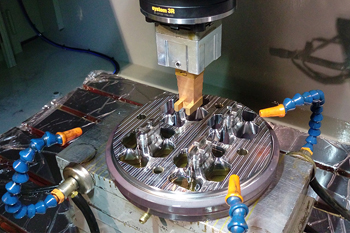

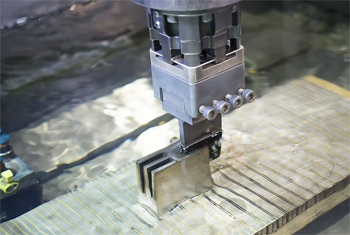

Электроэрозионные станки

Проволочный электрод изготавливают из латуни, меди или вольфрама, так как данные материалы обладают высокой электрической проводимостью. Латунная проволока считается стандартным вариантом, потому что она обеспечивает стабильный разряд и имеет доступную стоимость.

Для повышения скорости обработки на поверхность сердечника наносят тонкий слой цинка методом гальванического напыления. Цинковое покрытие быстрее испаряется при разряде, и за счет этого охлаждает основную жилу и предотвращает ее обрыв. Диаметр проволоки варьируется от 0.05 до 0.3 мм, что позволяет вырезать детали с минимальным радиусом внутренних углов. Проволока должна иметь высокую прочность на разрыв, чтобы выдерживать натяжение во время движения каретки.

В высокопроизводительных машинах используют композитные электроды со стальным сердечником, который придает оснастке исключительную жесткость. Такие изделия позволяют работать на максимальных режимах мощности без потери точности геометрии реза. Когда требуется зеркальная чистота поверхности, выбирают проволоку с диффузионным слоем меди и алюминия.

Все катушки проходят процедуру компьютерной проверки на однородность диаметра по всей длине. Если толщина проволоки изменится хотя бы на 2 мкм, система ЧПУ зафиксирует ошибку и остановит процесс.

Генератор формирует серии кратковременных электрических разрядов высокой частоты, которые подают на зазор между инструментом и деталью. Электроника преобразует постоянный ток в импульсы с регулируемой длительностью от 0.1 до 100 мкс. Силовые транзисторы мгновенно переключают режимы работы, чтобы поддерживать нужную энергию искры в зависимости от материала заготовки.

Мощность каждого разряда определяет объем металла, который испаряется за один цикл. ЧПУ станка контролирует частоту следования сигналов и блокирует подачу тока при возникновении признаков короткого замыкания. Стабильный поток импульсов гарантирует однородность шероховатости на всей площади обрабатываемой поверхности торца.

Современные транзисторные блоки позволяют настраивать форму переднего и заднего фронтов импульса для оптимизации износа электрода. Когда станок выполняет чистовые проходы, длительность пауз между разрядами увеличивают для эффективного вымывания продуктов эрозии. Система адаптивного управления считывает параметры каждого пробоя и мгновенно корректирует вольтаж. Качественная работа импульсного блока обеспечивает рекордную точность обработки - до 0.005 мм.

Деионизационная смола служит для поддержания строго определенной электрической проводимости воды, которую используют в качестве диэлектрика. Вода в процессе резки насыщается ионами металла и продуктами горения, что делает ее проводником тока. Если проводимость превысит норму, разряды станут хаотичными и точность обработки заготовки мгновенно снизится.

Жидкость принудительно пропускают через картриджи с ионообменной смолой, которая поглощает растворенные соли и минералы. Данный процесс восстанавливает диэлектрические свойства среды и обеспечивает стабильный искровой зазор между проволокой и деталью.

Смола представляет собой мелкие полимерные гранулы, которые имеют ограниченную емкость поглощения примесей. Когда ресурс фильтра подходит к концу, вода перестает очищаться и риск возникновения дуговых разрядов в зоне реза возрастает. Подобные дуги могут вызвать локальный переплав металла и фатальную поломку проволочного электрода.

Система автоматической заправки восстанавливает целостность режущего контура после случайного обрыва проволоки или при переходе между отверстиями. Механизм включает блок отжига, который выпрямляет и заостряет кончик электрода с помощью нагрева током. Затем мощная струя воды направляет проволоку через прецизионные фильеры в нижнюю направляющую головку. Датчики контролируют прохождение металла через все узлы и фиксируют момент захвата проволоки натяжным роликом.

Данная функция позволяет станку работать в круглосуточном автономном режиме без постоянного присутствия человека в цехе. Процесс заправки занимает от 10 до 30 секунд в зависимости от сложности траектории и глубины погружения стола.

Надежность работы узла зависит от чистоты сопла подачи и правильной настройки давления водяной струи. Современные модели оборудования умеют выполнять заправку непосредственно в месте обрыва внутри узкого паза. Метод исключает необходимость возврата головки в точку старта и существенно сокращает время производственного цикла. Внутренние камеры системы обдувают кончик проволоки сжатым воздухом для предотвращения его изгиба при входе в заготовку.

Алмазные направляющие или фильеры удерживают проволоку в строго заданных координатах и определяют точность геометрии вырезаемого контура. Внутри керамического корпуса располагают кольцо из искусственного алмаза с калиброванным отверстием, через которое проходит электрод.

Сверхтвердый материал практически не изнашивается при трении проволоки на больших скоростях, что гарантирует стабильность размеров в течение тысяч часов работы. Алмаз имеет идеальную гладкость поверхности, и это исключает появление микровибраций и дрожи инструмента при резке толстых плит. Расстояние между верхней и нижней фильерами определяет вертикальность торцов готовой детали.

Любое загрязнение внутри фильеры продуктами эрозии приводит к отклонению проволоки от оси, поэтому узлы снабжают системой постоянной промывки. Мастер проверяет состояние алмазных вставок при каждой плановой смене катушки, так как сколы на кромках вызывают мгновенный обрыв электрода. Замена направляющих требуется только при физическом разрушении или значительном увеличении диаметра канала.

Основание из полимербетона (синтетического гранита) обладает уникальными демпфирующими свойствами, которые превосходят характеристики традиционного чугунного литья. Материал состоит из смеси минеральных наполнителей и эпоксидных смол, что обеспечивает исключительную жесткость при минимальном тепловом расширении. Электроэрозионная обработка требует поддержания стабильных зазоров в несколько микрон, и тяжелая станина эффективно гасит внешние вибрации здания.

Полимерный состав не проводит электрический ток, и за счет этого исключаются паразитные наводки от генератора на высокочувствительные датчики. Срок службы такой базы практически неограничен, так как она не подвержена коррозии при постоянном контакте с диэлектрическими жидкостями.

Поверхность монтажных площадок под линейные направляющие проходит прецизионную шлифовку для обеспечения идеальной плоскостности. Внутренние полости станины часто используют для размещения каналов системы термостабилизации, которые выравнивают температуру по всему объему. Полимербетон имеет высокую тепловую инерцию, поэтому случайные сквозняки в цехе не вызывают деформации рамы и потери точности.

Стабильное натяжение проволоки является критическим условием для получения прямолинейного реза без вогнутости в центральной части заготовки. В системе используют сервоприводы с обратной связью и тензодатчики, которые измеряют усилие в реальном времени. Электроника мгновенно корректирует крутящий момент подающих и приемных роликов.

Если натяжение ослабнет, проволока начнет вибрировать под действием электромагнитных сил, и на поверхности металла появится волнистость. При чрезмерном усилии возрастает риск обрыва электрода, что приводит к остановке программы и потере времени. ЧПУ станка подбирает режимы натяжки исходя из диаметра проволоки и установленной скорости ее перемотки.

Механизм включает в себя систему тормозных дисков и электромагнитных муфт для плавного регулирования хода катушки. Ролики изготавливают из износостойкой керамики или закаленной стали с зеркальной полировкой для исключения повреждения поверхности электрода. Когда станок выполняет конусную резку, натяжение меняется программно для компенсации изменения геометрии пути между головками.

Линейные двигатели обеспечивают бесконтактное перемещение узлов станка без использования традиционных шарико-винтовых пар и редукторов. Отсутствие механических связей полностью исключает люфты, трение и износ, что позволяет сохранять идеальную точность позиционирования в течение всего срока службы.

Подобные приводы мгновенно реагируют на команды системы ЧПУ и обеспечивают плавное движение с шагом в несколько нанометров. Это крайне важно для поддержания стабильного искрового зазора при обработке материалов со сложной структурой. Линейные моторы позволяют достигать высоких ускорений на холостых переходах, что сокращает время на выполнение вспомогательных операций. Система защиты мгновенно фиксирует любые препятствия на пути каретки и блокирует питание до момента поломки хрупких узлов.

Электроника привода работает в связке с оптическими линейками высокого разрешения, которые передают данные о реальном положении стола. Магнитная подушка двигателя эффективно гасит микровибрации от электрических разрядов и обеспечивает чистоту поверхности реза. Отсутствие вращающихся масс снижает тепловыделение внутри станины и упрощает систему охлаждения оборудования.

Система очистки диэлектрической жидкости состоит из набора бумажных или синтетических фильтров и центробежных сепараторов. Насос постоянно прокачивает воду или масло из рабочей ванны через фильтрующие элементы для удаления шлака и микрочастиц металла. Своевременный вывод отходов эрозии необходим для предотвращения коротких замыканий и поддержания стабильности искрового разряда. Мелкие фракции размером до 1-3 мкм задерживаются в порах картриджей, и за счет этого диэлектрик сохраняет прозрачность и расчетные свойства.

Для первичной грубой очистки часто применяют магнитные уловители, которые собирают ферромагнитную пыль из потока жидкости. Отработанный шлам скапливается в специальных бункерах, откуда его удаляют при проведении технического обслуживания. Внутренние стенки баков имеют гладкое покрытие для предотвращения прилипания грязи и облегчения процесса мойки.

Использование многоступенчатой схемы очистки гарантирует стабильно высокую скорость резки даже при массовой обработке массивных заготовок. Чистота диэлектрика напрямую влияет на шероховатость поверхности и точность геометрических параметров отверстий.

Функция 4-осевой обработки позволяет верхней и нижней головкам перемещаться независимо друг от друга в плоскостях XY и UV. Это дает возможность наклонять проволоку под заданным углом и вырезать детали с переменным сечением по высоте.

Такая технология незаменима при изготовлении вырубных штампов с технологическим уклоном или пресс-форм со сложной геометрией. Система ЧПУ синхронизирует движение всех приводов в реальном времени и автоматически корректирует длину проволоки между направляющими. Точность угла наклона достигает нескольких угловых секунд, что гарантирует идеальную подгонку сопрягаемых элементов. Машина может одновременно вырезать круг снизу и квадрат сверху, создавая уникальные пространственные переходы в металле.

Для реализации таких маневров направляющие головки оснащают шарнирными узлами с большим радиусом поворота. Программное обеспечение автоматически рассчитывает искажения контура, которые возникают из-за наклона электрода относительно поверхности заготовки. Использование четырех осей расширяет возможности инструментального цеха и позволяет заменять сложные фрезерные операции более точной электроэрозией.

Современные контроллеры ЧПУ используют алгоритмы искусственного интеллекта. Система анализирует электрические характеристики каждого разряда тысячи раз в секунду и фиксирует появление микродуг или зашлакованность зоны. Если сопротивление среды падает, компьютер мгновенно снижает скорость подачи или меняет частоту импульсов генератора.

Такая адаптация предотвращает обрывы проволоки и защищает поверхность металла от появления глубоких кратеров. Когда станок входит в зону с резким изменением толщины заготовки, автоматика плавно подстраивает мощность без вмешательства оператора. Функция позволяет сохранять максимальную производительность оборудования при работе со сложными литыми деталями.

Программное обеспечение хранит базу данных технологических карт для сотен комбинаций материалов и электродов. При запуске программы мастер выбирает тип металла, и система самостоятельно загружает оптимальные значения натяжения, промывки и вольтажа. ЧПУ также контролирует износ фильтров и состояние смолы, корректируя динамику процесса для компенсации старения диэлектрика. Использование обратной связи от датчиков вибрации позволяет гасить резонансные колебания портала на высоких скоростях.

Чиллер выполняет задачу поддержания стабильной температуры диэлектрической жидкости и основных узлов станины в течение всей рабочей смены. В процессе электроэрозии выделяется значительное количество тепловой энергии, которая нагревает воду или масло в рабочей ванне.

Если температура среды изменится на 1-2℃, тепловое расширение металла заготовки и рамы вызовет искажение геометрических размеров детали. Холодильная установка прогоняет диэлектрик через теплообменник и возвращает его в бак с точностью до 0.1℃. Такая термостабилизация является ключевым фактором для достижения точности обработки в пределах 5 мкм на больших дистанциях. Чиллер также охлаждает силовые модули генератора импульсов для защиты электроники от перегрева.

Использование чиллера исключает появление конденсата на прецизионных направляющих и датчиках, что продлевает их ресурс. В зимний период система может выполнять функцию подогрева для быстрого выхода оборудования на рабочий температурный режим.

Система промывки подает диэлектрическую жидкость под высоким давлением непосредственно в канал реза через сопла верхней и нижней головок. Поток воды или масла вымывает микроскопические частицы испаренного металла из зоны искрового разряда, предотвращая их повторное замыкание. Соосная подача вдоль проволоки создает ламинарную струю, которая эффективно очищает зазор даже в очень толстых заготовках.

Если давление промывки будет недостаточным, в пазу скопится шлам, и это приведет к нестабильности дуги и частому обрыву электрода. ЧПУ станка управляет напором жидкости через электромагнитные клапаны в зависимости от текущей стадии обработки и типа контура. При выполнении чистовых проходов давление снижают для минимизации механического воздействия на тонкую проволоку.

Конструкция сопел предусматривает быструю замену керамических наконечников при их износе или повреждении. Регулярная проверка чистоты каналов подачи исключает появление мертвых зон в области реза, где может начаться неконтролируемый нагрев. В некоторых режимах применяют «струйную» промывку без погружения детали в ванну, что удобно для работы с крупногабаритными элементами.
