Резка черной стали

Черная сталь содержит в своем составе до 2,14% углерода, что обеспечивает высокую прочность и твердость материала. При термической обработке этот компонент активно взаимодействует с кислородом и выделяет дополнительную тепловую энергию. Эта реакция ускоряет процесс плавления и позволяет резать металл на высоких скоростях.

Если сравнивать чермет с нержавеющими сплавами, он менее вязкий и легче поддается механическому воздействию пил или резцов. Но наличи углерода способствует образованию зоны термического влияния, где структура сплава может незначительно измениться. Тщательный подбор режима нагрева гарантирует сохранение проектных характеристик заготовки без потери ее пластичности и надежности.

Выбор технологии раскроя зависит от содержания легирующих добавок типа марганца или кремния. Когда их доля невелика, сталь сохраняет отличную свариваемость и податливость к деформации. Для заготовок с большой толщиной сечения применяют методы, которые обеспечивают глубокий прогрев всей массы металла. Черная сталь проявляет высокую чувствительность к влаге, поэтому после любого вида обработки кромки требуют защиты.

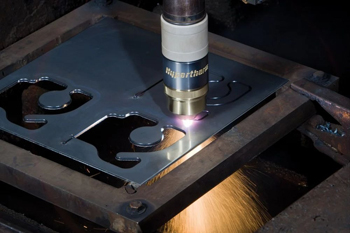

Промышленные плазменные установки позволяют эффективно разделять листы черной стали толщиной до 60 мм. Когда мощная электрическая дуга ионизирует поток газа, образуется плазменный факел с температурой около 15 000℃. Столь высокая энергия мгновенно прошивает массивный металл и выдувает расплав из зоны контакта.

Скорость такой операции в 10 раз превышает возможности механического оборудования, что делает метод незаменимым для заготовительных работ. Если толщина плиты превышает 40 мм, на кромках может возникнуть небольшая конусность из-за естественного рассеивания струи. Портальные станки обеспечивают стабильность параметров на всей длине реза за счет жесткой фиксации режущей головки относительно заготовки.

Для работы с очень толстым прокатом используют специальные газовые смеси, которые повышают проникающую способность дуги. Когда плазма проходит сквозь стенку металла, она оставляет за собой ровный шов с минимальным количеством окалины. Ширина пропила при таком способе составляет 1-2 мм в зависимости от мощности аппарата.

Лазерный луч обеспечивает ювелирную точность раскроя с погрешностью не более 0,05 мм на погонный метр. Высокая степень концентрации энергии в пятне малого диаметра позволяет прорезать тончайшие линии и отверстия.

Когда лазер воздействует на поверхность черного металла, сталь мгновенно испаряется без сильного нагрева окружающих участков. Данная особенность исключает тепловую деформацию тонких листов и сохраняет их идеальную плоскостность. Бесконтактный способ обработки предотвращает появление царапин и вмятин, которые часто возникают при механическом давлении.

Ширина лазерного реза составляет всего 0,1–0,2 мм, что дает возможность размещать заготовки на листе максимально плотно. Подобная экономия материала снижает количество неиспользуемых остатков и повышает коэффициент использования металла. Лазерная технология лучше всего подходит для листов толщиной до 15 мм, где она показывает максимальную производительность. Кромка после лазера получается гладкой и острой, поэтому детали не требуют последующей шлифовки или зачистки.

Ленточнопильное оборудование легко разделяет черный сортовой прокат с большой площадью сечения. Тонкое стальное полотно совершает непрерывное движение и плавно прорезает массивный круг или квадрат без перегрева материала. Когда используют этот метод, риск возникновения внутренних напряжений в стали сводится к нулю.

Стационарные станки позволяют обрабатывать заготовки диаметром до 500 мм и более с сохранением идеальной перпендикулярности торцов. Ширина пропила составляет всего 1,5 мм, что значительно экономит металл при массовой резке отрезков в размер. Процесс проходит на низких скоростях, поэтому режущая кромка инструмента долго сохраняет остроту.

Система автоматической подачи обеспечивает высокую повторяемость размеров и позволяет нарезать партию идентичных деталей без участия человека. Для охлаждения зоны контакта применяют смазочные эмульсии, которые предотвращают налипание стружки на зубья пилы. Механический способ не меняет химический состав черной стали на срезе и сохраняет ее исходную твердость. Полученные заготовки имеют аккуратную матовую поверхность торца без нагара и оплавления краев. Ленточнопильный распил считается самым экономным вариантом для подготовки сырья перед токарной или фрезерной обработкой.

Разделение листов черной стали на гильотине происходит за один рабочий ход массивного ножа под действием мощного привода. Технология обеспечивает мгновенное получение прямоугольных полос или карт без образования стружки и пыли. Когда заготовку рубят холодным способом, структура металла на кромке не претерпевает термических изменений.

Скорость процесса в десятки раз превышает любые виды пиления или прожига, что крайне выгодно для серийного выпуска простых деталей. Метод гарантирует отличную прямолинейность реза и отсутствие волнообразных дефектов на длинных участках. Рубка на гильотине остается самым бюджетным вариантом первичной обработки листового чермета в промышленных условиях.

Для качественного результата ножи станка должны иметь идеальную заточку и минимальный технологический зазор. Когда параметры настроены верно, край получается ровным и не требует долгой механической доводки. Оборудование с ЧПУ позволяет быстро выставлять задние упоры и нарезать детали с точностью до 0,1–0,2 мм. Использование прижимных механизмов исключает смещение листа в момент удара и предотвращает появление вмятин. Гильотина справляется с черной сталью толщиной до 16 мм при условии соответствия мощности пресса нагрузке.

Гидроабразивный метод предполагает использование мощной струи воды с частицами песка, что создает условия для мгновенного начала коррозии. Когда влага попадает на свежий срез черной стали, металл вступает в химическую реакцию с кислородом и покрывается ржавчиной. Процесс может начаться еще до завершения цикла обработки всей партии деталей. Наличие мелкого абразива в воде также требует тщательной последующей очистки и сушки заготовок для предотвращения порчи поверхности.

Если проект не предусматривает немедленную покраску или гальваническую защиту, использование воды приносит больше хлопот, чем пользы. Для углеродистых сталей чаще выбирают «сухие» термические или механические способы раскроя.

Тем не менее гидроабразив незаменим, если нужно полностью исключить нагрев массивных плит черного металла большой толщины. Когда температура в зоне реза не поднимается выше +60℃, физические свойства сплава остаются неизменными по всей глубине. Метод позволяет резать сталь толщиной до 200 мм без образования закаленных зон и окалины на торцах.

Если заготовку планируют подвергать высокоточной фрезеровке, отсутствие термических напряжений значительно облегчает работу. Чтобы минимизировать риск коррозии, в воду добавляют специальные присадки-ингибиторы, которые замедляют окисление железа.

Содержание углерода в черной стали напрямую определяет эффективность термического раскроя и качество получаемой кромки. Когда кислородный лазер или газовый резак воздействуют на металл, происходит реакция горения железа с выделением большого количества тепла. Углерод выступает в роли дополнительного топлива, которое поддерживает стабильность процесса и ускоряет плавление заготовки.

Если процент углерода находится в пределах нормы, сталь режется легко и оставляет после себя аккуратный след. Но при его избытке на торцах может образоваться твердый закаленный слой, который затрудняет последующее сверление. Этот физико-химический процесс требует точной настройки мощности луча чтобы избежать пережога кромок.

При плазменной резке углерод влияет на вязкость расплавленного металла и легкость его удаления из канала. Когда содержание этого элемента оптимально, поток газа быстро выдувает шлак и предотвращает появление грата на нижней стороне листа. Если сталь относится к категории высокоуглеродистых, зона термического влияния становится более хрупкой из-за быстрого охлаждения. Чтобы сохранить пластичность кромки, применяют предварительный подогрев материала или снижают интенсивность обдува.

Качество резки черного металла напрямую зависит от чистоты поверхности листа и отсутствия на нем очагов коррозии. Перед подачей заготовки на стол станка ее очищают от грязи, масла и глубокой ржавчины механическим способом. Если металл имеет слой заводской окалины, это может привести к нестабильности лазерного луча или отклонению плазменной дуги. Очистка обеспечивает равномерное поглощение энергии и предотвращает появление брызг расплава, которые могут повредить оптику.

Если черная сталь хранилась в условиях повышенной влажности, на ней могут появиться пятна окислов, которые требуют химического травления или дробеструйной обработки. Подготовка возвращает металлу светлый оттенок и улучшает сцепление с будущими защитными покрытиями. После очистки листы протирают сухой ветошью, чтобы исключить попадание влаги в зону термического контакта. При механической резке на пилах поверхность промасливают специальными составами для снижения трения и защиты инструмента от износа.

Автоматизированные линии для роспуска рулонной черной стали позволяют получать полосы и листы с допуском по ширине до 0,1 мм. Высокая точность достигается за счет жесткой установки дисковых ножей на массивных валах и применения систем лазерного контроля. Когда рулон разматывают и подают в рабочую зону, механизмы натяжения исключают малейшие перекосы полотна. Это обеспечивает идеальную параллельность кромок по всей длине ленты, которая может достигать сотен метров.

Агрегаты поперечной резки оснащают прецизионными гильотинными ножницами, срабатывающими синхронно с движением конвейера. В итоге листы имеют строгую прямоугольную форму и идентичные габариты во всей партии товара. Калибровка вальцов гарантирует плоскостность листов и отсутствие внутренних напряжений после снятия с рулона.

Черная сталь при такой обработке не подвергается нагреву, поэтому риск термической деформации полностью отсутствует. Метод подходит для массового производства штрипса, который используют в изготовлении труб, профилей и упаковочной ленты. Качественные ножи обеспечивают чистый срез без заусенцев и острых краев, что повышает безопасность дальнейших монтажных работ.

Да, технология пакетной резки позволяет одновременно обрабатывать несколько листов черного металла, уложенных друг на друга в плотную стопку. Она наиболее эффективна при использовании ленточнопильных станков или гидроабразивных установок высокой мощности. Когда пила проходит сквозь пачку, она разделяет все заготовки за один цикл, что сокращает время работы оборудования в несколько раз.

Чтобы листы не смещались относительно друг друга, их жестко фиксируют с помощью гидравлических прижимов или временной прихватки сваркой по углам. Подобный подход обеспечивает полную идентичность размеров всех деталей в партии и снижает себестоимость производства единицы продукции. Пакетная резка востребована при выполнении крупных заказов на простые геометрические заготовки.

Для термических методов типа лазера или плазмы резка в пачках применяется реже из-за риска сваривания листов между собой по линии реза. Когда расплавленный металл стекает вниз, он может прочно соединить соседние заготовки, что потребует их долгого разделения вручную. Чтобы избежать этой проблемы, между листами иногда прокладывают специальные защитные составы или выбирают режимы с очень мощным обдувом.

Свежий срез черной стали лишается естественной защиты и начинает активно окисляться при контакте с влажным воздухом. Чтобы предотвратить появление коррозии, детали сразу после завершения раскроя очищают от пыли и обрабатывают консервационными составами. Для этой цели используют легкие индустриальные масла или специальные аэрозольные ингибиторы, которые создают тонкую водоотталкивающую пленку. Так можно сохранить товарный вид продукции на период транспортировки и складского хранения.

Если заготовки предназначены под немедленную покраску, их торцы обезжиривают и покрывают временным защитным грунтом. Чистота кромки без следов ржавчины гарантирует высокую адгезию будущих декоративных слоев и долговечность изделия.

При хранении нарезанных листов важно обеспечить им сухую среду и исключить образование конденсата в стопках металла. Когда детали укладывают на поддоны, между ними помещают прокладочную бумагу или деревянные рейки для обеспечения свободной циркуляции воздуха. Если резку проводили гидроабразивным способом, сушка заготовок мощным потоком воздуха является обязательным этапом финиша.
