Резка металлов разных типов

Для тонколистового проката до 10 мм чаще всего выбирают лазерную технологию, потому что она обеспечивает максимальную скорость и исключительную чистоту кромки. Если толщина стали находится в диапазоне от 20 мм до 60 мм, наиболее эффективна плазменная резка. Когда предстоит работа с массивными плитами более 100 мм, используют газокислородные установки или гидроабразивные станки.

Выбор оборудования напрямую зависит от физических свойств сплава и требований к качеству поверхности после прохода инструмента. Тонкий луч лазера мгновенно испаряет металл и не вызывает коробления тонких стенок изделия. Плазма справляется с толстым сечением за счет высокой температуры дуги и мощного потока ионизированного газа, который эффективно удаляет расплав из зоны контакта. Газовый резак применяют для черных металлов большой толщины, так как химическая реакция окисления железа в струе кислорода выделяет дополнительное тепло.

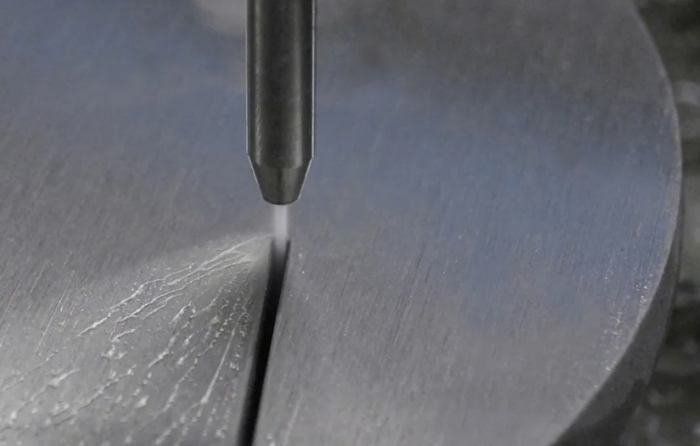

Гидроабразивный метод считают универсальным для любых габаритов, так как струя воды под давлением 4000 бар прошивает металл практически любой плотности без термического влияния. Механические способы типа гильотинной рубки подходят только для прямолинейного разделения листов до 16 мм и обеспечивают высокую производительность. Когда заготовку режут на ленточнопильном станке, толщина проката может достигать 500 мм и более при сохранении строгой перпендикулярности реза.

Высокотемпературный нагрев в зоне прохода лазера или плазмы вызывает структурные изменения в кристаллической решетке сплава. Когда металл плавится и затем быстро остывает, в пограничном слое может произойти закалка, которая увеличивает твердость кромки.

Для углеродистых сталей такой эффект часто затрудняет последующую механическую обработку или сверление отверстий. Если заготовку планируют подвергать гибке, зона термического влияния может стать местом появления трещин из-за снижения пластичности материала. Чтобы минимизировать подобные риски, используют оборудование с высокой концентрацией энергии и с не менее высокой скоростью перемещения головки.

При работе с нержавеющими сталями перегрев может вызвать выгорание легирующих элементов, которые отвечают за коррозионную стойкость. Когда защитные газы подают под высоким давлением, они не только выдувают расплав, но и эффективно охлаждают края реза. Если в процессе резки возникают внутренние напряжения, заготовка может незначительно изменить свою форму или выгнуться. Отсутствие термической деформации гарантирует стабильность физико-механических свойств металла по всему объему изделия.

Алюминий, медь и латунь обладают высокой теплопроводностью, что создает трудности при использовании лазерных или плазменных установок. Когда термический инструмент воздействует на такой металл, энергия быстро рассеивается по всей площади листа и вызывает сильный нагрев.

Холодные методы типа гидроабразивной или ленточнопильной резки позволяют избежать оплавления краев и деформации заготовки. Струя воды с песком прорезает медь аккуратно и не оставляет нагара или оксидной пленки на поверхности. Если цветной металл имеет зеркальную полировку, отсутствие искр и высокой температуры сохраняет декоративные свойства покрытия. Механическое разделение проката исключает риск прилипания расплавленных частиц к режущему инструменту, что часто случается при работе с мягкими сплавами.

Применение дисковых пил со специальной геометрией зуба обеспечивает высокую чистоту торца без изменения химического состава материала. Когда используют смазочно-охлаждающие жидкости, инструмент легко проходит через вязкую структуру латуни или бронзы. Холодная обработка позволяет выполнять высокоточный раскрой плит большой толщины, если лазер не может обеспечить необходимую перпендикулярность.

Каждый инструмент при прохождении через металл удаляет определенное количество материала, которое называют шириной реза или величиной пропила. Для лазерного луча этот параметр составляет всего 0,1–0,2 мм, что позволяет размещать детали на листе практически вплотную друг к другу. Плазменная резка дает более широкий шов, от 1 мм до 2 мм, в зависимости от мощности аппарата и толщины заготовки. Если используют гидроабразивную установку, ширина реза будет около 1 мм, а при ленточнопильной обработке - от 1,5 мм до 3 мм.

Когда планируют раскладку заготовок на целом листе, эти миллиметры обязательно включают в расчеты для исключения нехватки металла. Суммарная потеря материала на всей партии может составить несколько килограммов, что критично при работе с дорогостоящими сплавами.

Программное обеспечение станков с ЧПУ автоматически учитывает компенсацию на ширину реза, чтобы реальный размер детали совпадал с чертежом. Когда инструмент движется по траектории, он смещается на половину толщины пропила в нужную сторону относительно контура. Если этот фактор проигнорировать, готовое изделие окажется меньше проектного значения на величину прохода инструмента. При использовании старых механических станков без автоматики замеры проводят с запасом на последующую механическую обработку торцов.

Свежий срез металла лишается защитной оксидной пленки и становится уязвимым для воздействия влаги и кислорода из воздуха. Когда резку проводят в кислородной среде, на краях образуется слой накипи, который сам по себе не защищает сталь от ржавчины.

Для предотвращения коррозии торцы деталей сразу после обработки очищают от пыли и обезжиривают специальными составами. Если заготовки будут храниться на складе, на место реза наносят временные ингибиторы или тонкий слой консервационного масла. Когда планируют покраску, кромки зачищают до металлического блеска, чтобы обеспечить максимальную адгезию декоративного покрытия.

При работе с нержавеющей сталью используют резку в среде азота или аргона, что позволяет сохранить химическую стойкость кромки на уровне основного металла. Если на поверхности остались следы термического воздействия, их удаляют методом химического травления или пассивации. Эта процедура восстанавливает защитный слой хрома и предотвращает точечную коррозию в агрессивных средах. Для оцинкованного проката места среза защищают цинконаполненными грунтами, которые создают электрохимический барьер для ржавчины.

Лазерная технология позволяет раскраивать листы с декоративным покрытием без повреждения его структуры вокруг зоны воздействия. Когда луч проходит сквозь полимер, он мгновенно испаряет его вместе со стальной основой, оставляя аккуратный и ровный край. Чтобы пленка не отслаивалась и не плавилась, используют специальные режимы импульсной резки с подачей азота. Это обеспечивает охлаждение кромок и сохраняет эстетичный вид окрашенного металла по всей площади детали.

Если заготовка имеет зеркальную поверхность, лазерную резку проводят со стороны защитной пленки, чтобы исключить появление царапин при перемещении листа. Гидроабразивный метод тоже отлично подходит для таких задач, так как холодная вода не вызывает термического разрушения красок и лаков.

Механическая рубка на гильотине требует применения ножей с идеальной заточкой, чтобы не допустить сколов полимерного слоя на линии среза. Когда заготовку фиксируют в станке, используют мягкие накладки на прижимные устройства для защиты поверхности от вмятин. Если толщина покрытия значительна, параметры оборудования настраивают с учетом дополнительного сопротивления материала. Качественная резка крашеного листа позволяет получать готовые элементы фасадных панелей или корпусов приборов без необходимости повторной окраски.

Допустимые отклонения размеров зависят от выбранной технологии раскроя и класса точности используемого оборудования. Для современных лазерных станков с ЧПУ нормальной считается погрешность в пределах 0,05–0,1 мм на метр длины. Плазменная резка обеспечивает точность около 0,5–1,0 мм, что вполне достаточно для большинства строительных конструкций.

Когда используют гидроабразивный метод, отклонение составляет не более 0,1 мм, при этом сохраняется идеальная перпендикулярность кромок. Механическая рубка на гильотине может давать погрешность до 1,5 мм из-за возможного смещения листа при ударе ножа.

На точность итогового размера влияет тепловое расширение металла в процессе термической обработки. Когда заготовка нагревается, она незначительно увеличивается в объеме, а после остывания возвращается к исходным параметрам. Чтобы компенсировать этот эффект, автоматика вносит корректировки в траекторию движения инструмента в режиме реального времени.

Если работы проводят ручным способом с помощью болгарки или газового резака, погрешность может достигать 3–5 мм и более. Подобные изделия всегда требуют последующей механической подгонки и калибровки.

Заготовительная резка подразумевает разделение целого листа или профиля на части с припуском на последующую механическую обработку. Когда выполняют такой раскрой, точность размеров и качество кромки не являются приоритетными факторами. Главная задача здесь - быстро получить фрагменты нужных габаритов для дальнейшей фрезеровки, токарных работ или ковки.

Для заготовительных операций используют газовые резаки, мощные плазморезы или простые ленточнопильные станки. Широкая зона термического влияния или наличие заусенцев не считаются дефектами, так как этот слой металла будет удален на следующем этапе производства. Подобный подход позволяет существенно снизить затраты на первичную разделку проката и ускорить логистику внутри предприятия.

Чистовая резка позволяет получать готовые детали, которые не требуют никакой дополнительной отделки перед сборкой или покраской. Когда используют лазерные или гидроабразивные установки, точность размеров соответствует проектным значениям до сотых долей миллиметра. Кромка получается идеально гладкой, без окалины, наплывов и температурных искажений.

Этот метод исключает этап промежуточной мехобработки, что сокращает общий производственный цикл и экономит ресурсы. Чистовой раскрой выбирают для лицевых панелей приборов, элементов мебели, декоративных изделий и высокоточных механизмов.

Регулярное техническое обслуживание и своевременная замена расходных материалов обеспечивают стабильное качество среза на протяжении всей смены. Когда режущий край ножа или отверстие сопла теряют исходную форму, ширина шва увеличивается и на кромках заготовок появляются грубые заусенцы. Это ведет к росту бракованных деталей и требует дополнительных затрат на финишную ручную шлифовку торцов. Кроме того, применение затупленного инструмента требует повышенной мощности двигателей и значительно замедляет общий темп работы оборудования.

Современные линии оснащают датчиками, которые отслеживают ресурс каждой детали и фиксируют время наработки в часах. Когда лимит времени исчерпан, система подает сигнал о необходимости проведения плановой профилактики или замены расходников. Уход за станочным парком исключает внезапные поломки и простои.

Острые лезвия и чистая оптика позволяют выдерживать точность размеров до 0,1 мм на погонный метр. Если линза на лазерном станке загрязняется мелкими брызгами металла, фокус луча рассеивается и сталь плавится неравномерно. Это повышает расход дорогостоящих технических газов и электроэнергии из-за необходимости повторных проходов.

Превентивная диагностика снижает риск внезапных остановок производства в разгар выполнения крупного срочного заказа. Каждую рабочую смену начинают с обязательной проверки состояния основных узлов и механизмов подачи проката.

Организация рабочего пространства в цехе требует строгого соблюдения правил пожарной и электрической безопасности. При использовании плазменных или лазерных установок применяют специальные затемненные очки чтобы защитить органы зрения от вредного светового излучения. Высокие температуры в зоне контакта создают поток раскаленных искр, которые могут вызвать возгорание окружающих предметов. По этой причине зону вокруг станков содержат в идеальной чистоте и полностью освобождают от легковоспламеняющихся материалов.

Мощные системы принудительной вентиляции удаляют дым и мелкую металлическую пыль из воздуха в зоне резки. Это предотвращает накопление токсичных веществ внутри помещения и обеспечивает здоровую среду для персонала. Каждый станок имеет кнопку аварийной остановки для мгновенного прекращения подачи тока.

Механическая резка связана с опасным разлетом острой стружки и повышенным уровнем шума от работы пил. Специальные средства защиты слуха и прочные перчатки из плотных материалов обязательны для всех участников процесса. Металлические заготовки жестко фиксируют в зажимах или тисках, чтобы предотвратить их внезапный вылет под воздействием крутящего момента. Когда перемещают тяжелые листы или массивные профили, используют мостовые краны или специальные магнитные захваты.

Сочетание нескольких технологий раскроя позволяет достичь оптимального результата при выполнении сложных многоуровневых инженерных проектов. Часто крупную заготовку сначала раскраивают на газовом или плазменном станке для экономии времени, а затем дорабатывают на лазерном оборудовании для получения высокой точности. Это экономит ресурсы на толстых сечениях металла и гарантирует идеальное качество на ответственных участках детали.

Когда заказчику требуются одновременно простые прямоугольные пластины и сложные ажурные орнаменты, работу распределяют между разными участками цеха. Подобный комплексный подход снижает общую стоимость проекта, потому что на каждом этапе применяют максимально эффективный и дешевый инструмент. Металл проходит через последовательную цепочку станков согласно технологической карте производства.

Для изделий с разными требованиями к качеству кромки проектировщики создают единую карту раскладки на целом листе. Сначала вырезают внешний контур заготовки недорогим механическим методом, а затем проделывают мелкие отверстия высокоточным лазером. Это предотвращает перегрев тонких перемычек металла и сохраняет строгую геометрию всей конструкции.
