Лучковые пилы

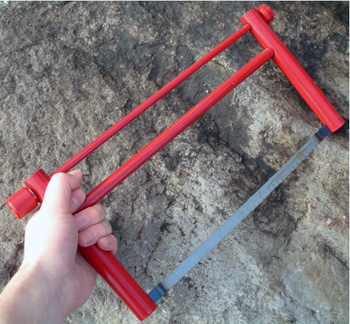

Лучковая пила имеет высокую П-образную раму, которая позволяет распиливать заготовки большого сечения без упора спинки в металл. У обычной ножовки по металлу рамка расположена низко, поэтому глубина пропила в ней сильно ограничена. В лучковом инструменте полотно удерживают два кронштейна, между которыми создают очень сильное осевое натяжение.

Такая конструкция исключает изгиб пилы при работе с толстостенными трубами или массивным профилем. Узкое полотно обеспечивает минимальную ширину штриха, что снижает физические усилия при резке твердых сплавов. Жесткий каркас из стальной трубки гасит вибрации и помогает выдерживать идеальную прямолинейность хода.

Регулировочные винты позволяют быстро менять степень натяжения в зависимости от типа используемой оснастки. Для работы с инструментальной сталью выбирают полотна с мелким шагом зубьев, которые плотно прижимают к поверхности металла. Лучковый инструмент часто оснащают поворотными узлами, чтобы менять плоскость реза относительно оси рамы. Это дает возможность выполнять глубокие продольные пропилы вдоль длинных заготовок.

Винтовой узел состоит из длинной шпильки с резьбой и массивной гайки, которую располагают в районе рукоятки или на переднем кронштейне. Когда гайку вращают по часовой стрелке, она перемещает держатель полотна вдоль оси рамы и растягивает стальную ленту.

Это позволяет создавать колоссальное напряжение в металле, которое необходимо для исключения прогиба пилы. Полотно становится жестким как струна, что гарантирует сохранение вертикального положения инструмента внутри глубокого пропила. Резьбовой шаг выбирают мелким для обеспечения плавности настройки и предотвращения случайного разрыва хрупкой оснастки. Контролировать усилие можно по звуку или по степени сопротивления при вращении маховика.

Механизм изготавливают из закаленной стали, чтобы предотвратить деформацию витков при постоянном высоком давлении. Смазка резьбы густым составом защищает узел от коррозии и облегчает процесс смены режущих элементов. В некоторых моделях винт имеет защитный колпачок, который исключает попадание мелкой металлической стружки внутрь узла. Когда работу завершают, натяжение немного ослабляют для снятия остаточных напряжений в конструкции рамы.

Поворотные узлы на кронштейнах позволяют изменять угол наклона режущей кромки относительно плоскости рамы на 90 или 45 градусов. Эта опция необходима для выполнения глубоких продольных резов, когда высокая спинка пилы начинает упираться в край заготовки.

При развороте полотна раму ведут сбоку от металла, что обеспечивает неограниченную глубину прохождения инструмента. Эта возможность превращает лучковую пилу в универсальный станок для разделки широких листов или длинных профильных труб. Фиксация в выбранном положении происходит с помощью специальных пазов или штифтов, которые исключают люфт при работе. Точность настройки угла влияет на прямолинейность торца и качество последующей стыковки деталей.

Механизм поворота должен работать синхронно на обоих концах инструмента для предотвращения перекручивания стальной ленты. Если зажимы стоят неровно, полотно будет быстро перегреваться и лопнет из-за возникновения внутренних напряжений. Использование поворотных держателей расширяет возможности применения инструмента в стесненных условиях, где невозможно развернуть весь корпус пилы.

Трубчатый профиль круглого или овального сечения обладает максимальной жесткостью на изгиб и кручение при небольшом общем весе. Такая конструкция рамы выдерживает сильное натяжение биметаллических полотен без видимых деформаций каркаса. Внутренняя полость трубки эффективно гасит акустические волны, поэтому работа сопровождается минимальным уровнем шума.

Стальные стенки проходят антикоррозийную обработку методом порошковой покраски или гальванического цинкования для защиты от ржавчины. Высокая прочность материала позволяет использовать пилу в качестве рычага при прохождении через заклинившие участки металла. Форму дуги проектируют таким образом, чтобы нагрузка распределялась равномерно по всей длине инструмента.

Толщина стенок трубки обеспечивает долговечность резьбовых соединений и узлов крепления рукояток. Даже при падении на бетонный пол стальная рама сохраняет свою геометрию и не требует правки. Пустотелая структура снижает инерцию при возвратно-поступательных движениях, что уменьшает усталость рук при многочасовой эксплуатации. В некоторых моделях полость трубки используют для хранения запасных пильных полотен разного шага.

Рычажная система натяжения позволяет мгновенно закреплять полотно в раме без длительного вращения регулировочных винтов. Механизм состоит из эксцентрикового рычага, который при повороте создает необходимое осевое усилие на кронштейн. Подобная конструкция значительно сокращает время на замену затупившегося инструмента во время интенсивного производства.

Силу прижима настраивают один раз с помощью калибровочного болта, после чего используют только рычажный привод. Такой подход гарантирует повторяемость параметров натяжения при каждом цикле обслуживания пилы. Узел располагают на задней части рамы для защиты от случайного раскрытия во время совершения рабочих движений.

Эксцентрик изготавливают из закаленной стали для обеспечения плавности хода и стойкости к истиранию контактных поверхностей. Рычаг имеет эргономичную форму и часто снабжается пластиковой накладкой для удобства захвата пальцами. Использование такой системы исключает риск перетяжки полотна, так как ход механизма строго ограничен геометрией кулачка. При откидывании рычага натяжение полностью сбрасывается, что позволяет быстро извлечь штифты из отверстий пилы.

Рукоятка в форме закрытой петли защищает кисть от случайных ударов о края металлической заготовки и об острые заусенцы. Внутреннее пространство петли проектируют с учетом работы в плотных защитных перчатках или в рукавицах. Поверхность часто покрывают мягким термопластичным полимером.

Форма рукояти позволяет прикладывать значительное толкающее усилие при рабочем ходе вперед без возникновения мозолей. Анатомические выемки под пальцы обеспечивают надежный хват и помогают точнее контролировать угол входа пилы в материал. Такая конструкция переносит основной вес инструмента на ладонь, что снижает нагрузку на предплечье и локтевой сустав.

Материал рукоятки должен обладать высокой ударной вязкостью для предотвращения раскалывания при случайном падении пилы. В некоторых моделях внутри ручки располагают полость для хранения мелких запчастей или крепежных штифтов. Жесткое соединение рукоятки с рамой исключает появление люфтов, которые негативно влияют на прямолинейность реза.

При раскрое труб диаметром более 100 мм лучковую пилу удерживают двумя руками за раму и основную рукоятку. Процесс начинают с создания направляющей риски по всей окружности заготовки для предотвращения увода полотна в сторону. Заготовку надежно фиксируют в тисках или на специальных подставках, чтобы исключить ее вращение под нагрузкой.

Резку выполняют плавными движениями на всю длину полотна, задействуя максимальное количество режущих зубьев. Высокая рама инструмента позволяет проходить через середину трубы без соприкосновения спинки с верхней стенкой металла. Для облегчения процесса в зону контакта периодически подают смазочное масло или восковой состав.

Использование полотна с крупным шагом 14-18 TPI обеспечивает быстрый вынос стружки и предотвращает забивание впадин опилками. Если стенка трубы имеет большую толщину, давление на инструмент увеличивают постепенно, чтобы исключить перегрев режущей кромки. Когда пропил достигает нижней точки, трубу можно провернуть, если габаритов рамы не хватает для полного прохода за один цикл. Финальную часть реза делают максимально осторожно, чтобы избежать отламывания металла под собственным весом.

Складная конструкция позволяет в разы уменьшить габариты инструмента для его удобной транспортировки в сумке или ящике. Рама состоит из нескольких сегментов, которые соединяют между собой шарнирами со стопорными механизмами. В рабочем состоянии элементы раскладывают и фиксируют натяжением режущего полотна, которое придает системе необходимую жесткость.

Такие модели идеально подходят для аварийных бригад и специалистов, которые часто работают на выезде. Малый вес складной пилы достигается за счет использования легких сплавов или тонкостенных стальных профилей. При этом функциональность инструмента не уступает классическим монолитным вариантам.

Шарнирные узлы проходят антикоррозийную обработку для обеспечения легкости трансформации даже после длительного хранения. В сложенном виде острое полотно часто прячется внутрь одной из трубок рамы, что исключает риск случайных порезов при переноске. Процесс приведения инструмента в готовность занимает не более 30-40 секунд и не требует применения гаечных ключей. Необходимо следить за чистотой соединительных пазов, чтобы скопившаяся грязь не мешала плотной стыковке частей каркаса.

Регулярное обслуживание механизмов натяжения включает очистку резьбовых соединений и штифтов от металлической стружки и старой смазки. Мелкие опилки забиваются в витки винта, что приводит к заклиниванию гайки и ускоренному износу металла.

Для очистки используют жесткую синтетическую щетку или струю сжатого воздуха после завершения каждой рабочей смены. Поверхности шпильки и прижимных муфт протирают сухой ветошью и покрывают тонким слоем индустриального масла. Такая процедура предотвращает развитие коррозии в узлах, которые наиболее подвержены воздействию влаги из воздуха.

Штифты крепления полотна проверяют на наличие изгибов или выработки в месте контакта с отверстиями пилы. Если фиксаторы имеют повреждения, их заменяют новыми для исключения риска внезапного срыва полотна под нагрузкой. Пружины в рычажных механизмах периодически осматривают на предмет потери упругости или появления микротрещин. Когда пилу не планируют использовать долгое время, для предотвращения деформации рамы натяжение полностью снимают.

Глубина просвета, или вылет рамы определяет максимальную толщину заготовки, которую можно распилить за один проход. Этот параметр измеряют как расстояние от режущего полотна до внутренней поверхности спинки инструмента. В стандартных лучковых пилах вылет составляет от 150 до 250 мм, что позволяет работать с массивными балками и трубами. Если заготовка имеет больший диаметр, рама начнет упираться в металл до того, как полотно завершит пропил.

Высокий профиль каркаса также обеспечивает свободу маневра при выполнении фигурных резов в листовом прокате. При этом увеличивается общая парусность инструмента, что требует от человека большего контроля для предотвращения вибраций.

Увеличенная высота рамы требует применения более толстых материалов для изготовления каркаса для сохранения жесткости. Модели с большим просветом часто снабжают дополнительными рукоятками для удобства удержания двумя руками. При работе с тонкими профилями избыточная высота рамы может мешать в стесненном пространстве, поэтому инструмент выбирают под конкретные задачи. Геометрию дуги рассчитывают таким образом, чтобы натяжение полотна не приводило к схлопыванию боковых кронштейнов.

Полотна с твердосплавными напайками предназначены для резки абразивных металлов, чугуна и высоколегированных закаленных сталей. Режущую кромку оснащают вставками из карбида вольфрама, которые обладают экстремальной твердостью и износостойкостью. Такие инструменты сохраняют работоспособность при экстремальных температурах, когда обычная быстрорежущая сталь мгновенно тупится.

Твердосплавная крошка или напайки позволяют буквально вгрызаться в металл, который не поддается стандартной оснастке. Это незаменимо при демонтаже старых трубопроводов, где поверхность стали покрыта слоем ржавчины и окалины. Полотна отличаются повышенной хрупкостью и требуют идеальной соосности зажимов в раме для предотвращения сколов.

Ширина разводки зубьев в таких изделиях увеличена для обеспечения свободного хода инструмента в глубоких пропилах. Наличие твердосплавных элементов значительно снижает риск заклинивания пилы за счет агрессивной геометрии режущей части. Использование подобной оснастки в лучковых пилах требует максимального натяжения рамы для стабилизации процесса обработки. Полотно эффективно работает при малом давлении, что снижает физическую нагрузку на человека при выполнении сложных задач.

Изогнутая форма спинки рамы в виде эллипса или параболы позволяет эффективно распределять механические напряжения по всему корпусу. Геометрия дуги работает как естественная пружина, которая поглощает микровибрации, возникающие при контакте зубьев с неоднородным металлом.

Эта особенность предотвращает возникновение резонанса, который часто становится причиной появления волнистости на поверхности среза. Профилированная спинка увеличивает сопротивление рамы на изгиб, что позволяет поддерживать стабильное натяжение полотна под нагрузкой. Отсутствие дрожания инструмента повышает точность следования линии разметки и делает работу менее утомительной.

В местах крепления кронштейнов спинка имеет усиленные участки для предотвращения концентрации напряжений в металле. Порошковое покрытие рамы выполняет не только защитную, но и демпфирующую функцию, дополнительно снижая уровень акустического шума. Когда спинка имеет овальное сечение, она лучше сопротивляется боковому кручению при резких поворотах траектории реза.
