Пилы ручные

Параметр TPI указывает на точное число режущих кромок, которые приходятся на 1 дюйм длины сменного полотна. Для обработки заготовок из алюминия или меди часто выбирают инструмент с 14–18 зубьями. Крупный шаг позволяет быстро удалять опилки из глубокого пропила, когда толщина металла превышает 10 мм. Если использовать полотно с мелким зубом для толстого бруска, впадины мгновенно забьются стружкой и движение ножовки остановится. Раскрой тонкостенных стальных труб или листов требует применения полотен с плотностью 24–32 зуба на дюйм.

Правильный выбор характеристик инструмента снижает физическую нагрузку и предотвращает преждевременный износ закаленной кромки на ранних этапах работы. С металлом должны постоянно контактировать минимум три режущих элемента: лишь в этом случае удается избежать рывков и поломок инструмента. Когда зубья слишком редкие, они цепляются за край тонкого листа и сильно деформируют заготовку.

Для работы с закаленными сплавами используют оснастку с переменным шагом, которая эффективно гасит вредные вибрации. Качественное полотно обеспечивает ровный срез, который не требует долгой доработки напильником или шлифовальной машиной.

Биметаллические полотна изготавливают путем соединения двух разных типов стали методом электронно-лучевой сварки. Основную часть инструмента производят из гибкой пружинной стали, которая выдерживает сильные изгибы без разрушения. Режущую кромку делают из быстрорежущей стали HSS, которая сохраняет остроту даже при сильном нагреве в зоне трения.

Комбинация материалов делает пилу практически вечной при правильной эксплуатации в домашних или производственных условиях. Инструмент не лопается при случайном перекосе в глубоком пропиле, что гарантирует безопасность для человека.

Срок службы биметаллического изделия в 10 раз превышает ресурс стандартных полотен из углеродистой стали. Хотя цена такой оснастки выше, экономия достигается за счет редкой замены расходных материалов. Подобные пилы легко справляются с нержавеющей сталью, чугуном и закаленными болтами, которые обычная ножовка просто не берет. Покрытие из нитрида титана на зубьях дополнительно снижает коэффициент трения и защищает металл от коррозии.

Сила натяжения полотна напрямую влияет на прямолинейность пропила и долговечность режущего инструмента. В современных ножовках используют винтовой или рычажный механизм, который расположен на задней части рамы.

Полотно натягивают до такого состояния, чтобы при боковом нажатии пальцем оно отклонялось не более чем на 1–2 мм. Если натяжка будет слабой, пила начнет «гулять» внутри металла и срез получится кривым. Слишком сильное усилие приводит к разрыву стальной ленты в районе крепежных отверстий или к деформации самой рамки.

В процессе длительной работы проверку натяжения проводят несколько раз, так как сталь нагревается и немного растягивается. При установке полотна следят за тем, чтобы зубья были направлены вперед, в сторону движения рамки при рабочем ходе. После завершения резки натяжение рекомендуют немного ослаблять для снятия остаточных напряжений в металле инструмента. Такая привычка продлевает срок службы рамы и предотвращает появление микротрещин в узлах крепления.

Рамы с высоким натяжением имеют усиленную конструкцию из алюминиевого литья или из стального трубчатого профиля. Такие изделия позволяют натягивать полотно с усилием до 150 кг, что в 3 раза выше возможностей обычных бытовых моделей.

Максимальная жесткость исключает малейшие вибрации и прогибы инструмента во время прохождения через толстые слои металла. Когда полотно стоит неподвижно в одной плоскости, точность реза возрастает до уровня станочной обработки. Подобный инструмент выбирают для работы с ответственными деталями, где критично соблюдение строгой геометрии торцов.

Внутри полой рукоятки такой рамы часто располагают отсек для хранения запасных полотен, что удобно при выполнении выездных работ. Конструкция позволяет устанавливать полотно под углом 45° или 90° к основной плоскости для выполнения сложных пропилов. Большая масса профессионального инструмента помогает легче врезаться в металл без приложения чрезмерных усилий со стороны человека. Эргономичная форма передней части рамы позволяет удерживать ее второй рукой для лучшего контроля направления реза.

Полотна из высокоуглеродистой стали типа HCS отличаются низкой ценой и хорошей гибкостью при работе. Этот инструмент идеально подходит для раскроя мягких металлов, меди, алюминия или пластмассовых труб среднего диаметра.

Главный недостаток материала заключается в быстрой потере твердости при нагреве, который неизбежно возникает при трении. Если попытаться распилить такой ножовкой каленый болт, зубья мгновенно затупятся и станут бесполезными. Углеродистые полотна выбирают для разовых бытовых задач, когда нет необходимости в обработке твердых марок стали.

Инструментальная быстрорежущая сталь HSS содержит добавки вольфрама и молибдена, которые сохраняют режущие свойства при температуре до +600℃. Такие полотна гораздо тверже, но они обладают повышенной хрупкостью и могут лопнуть при резком перекосе. Оснастку HSS применяют для профессиональной резки конструкционной и легированной стали на высокой скорости. Поверхность зубьев проходит сложную термическую обработку, которая гарантирует их остроту на протяжении долгого времени.

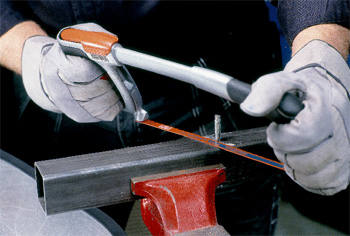

Для выполнения косых резов на трубном профиле используют специальные штифты на раме ножовки, которые расположены под углом 45°. Полотно снимают с основных креплений и устанавливают в дополнительные пазы, которые фиксируют его в новом положении.

Такой метод позволяет распиливать заготовку, которая шире хода самой рамки, или работать в узких простенках. Рама при этом движется параллельно поверхности, а полотно входит в металл по диагонали к оси инструмента. Важно следить за натяжением, так как при повороте крепления нагрузка на сталь распределяется неравномерно.

Точность углового реза повышают с помощью стусла - специального желоба с направляющими прорезями для ручной пилы. Заготовку плотно прижимают к стенке приспособления, после чего полотно вводят в соответствующий паз для соблюдения градуса. Если стусла под рукой нет, используют разметочный угольник и наклеивают полоску малярного скотча в качестве ориентира.

Первые движения пилой делают плавно, чтобы создать направляющую канавку и избежать соскальзывания зубьев. Когда пропил достигает глубины 3–5 мм, скорость увеличивают.

Современная рукоятка ручной пилы имеет форму закрытой петли, которая надежно защищает кисть от случайных ударов о края заготовки. Для предотвращения скольжения ладони поверхность покрывают слоем термопластичной резины или мягкого полимера. Подобная текстура материала гасит мелкие вибрации, которые передаются на руку во время разрушения структуры металла.

Форма ручки проектируется с учетом анатомии человека, чтобы нагрузка распределялась равномерно по всей поверхности кисти. Это позволяет работать долгое время без появления мозолей и чувства усталости в предплечье.

Правильный баланс веса между рукояткой и передней частью рамы облегчает контроль над инструментом во время старта. Специальный упор под большой палец в верхней части рамы позволяет более эффективно передавать усилие при рабочем ходе вперед. В некоторых моделях рукоятку изготавливают из алюминиевого сплава для снижения общей массы без потери прочности. Дизайн современных пил исключает наличие острых граней и заусенцев на пластиковых деталях корпуса.

Копировальная пила по металлу отличается глубокой рамкой в форме буквы П, которая позволяет работать далеко от края листа. Режущим инструментом выступает тонкое и узкое полотно, которое фиксируют в зажимах с помощью винтов-барашков.

Такая конструкция создана для выпиливания сложных криволинейных контуров и отверстий внутри заготовки. Чтобы начать рез из центра листа, предварительно сверлят небольшое отверстие, через которое пропускают полотно перед закреплением в раме. Подобный инструмент незаменим при изготовлении декоративных элементов или мелких деталей в ювелирном деле.

Полотна для таких пил имеют очень мелкий зуб, который позволяет делать аккуратный срез на тонкой латуни, меди или стали. Во время работы рамку держат вертикально, а заготовку закрепляют на специальном опорном столике с клиновидным вырезом. Плавное перемещение пилы вверх и вниз требует определенного навыка, так как тонкий инструмент легко ломается при избыточном давлении. Использование восковой смазки для полотна снижает трение. Копировальные пилы позволяют создавать ажурные узоры с точностью до 0.1 мм, что невозможно сделать обычной ножовкой.

Для сохранения режущих свойств полотна и предотвращения коррозии рамку пилы хранят в сухом месте с умеренной влажностью. После завершения работ с инструмента удаляют металлическую стружку с помощью щетки с жестким ворсом. Если на зубьях останутся частицы опилок, они могут спровоцировать появление ржавчины на поверхности стали.

Полотно рекомендуют периодически протирать ветошью, которая смочена в машинном масле, для создания защитной пленки. Подобная процедура необходима, когда ножовку не планируют использовать в течение нескольких недель или месяцев.

Для защиты зубьев от затупления при транспортировке в ящике используют специальные полимерные чехлы или магнитные полоски. Нельзя бросать пилу на бетонный пол или хранить ее внавалку с тяжелыми молотками и ключами. Если рама имеет складную конструкцию, для сохранения плавности хода шарниры регулярно смазывают густым составом. Перед началом каждого рабочего дня проверяют состояние крепежных штифтов и резьбы на натяжном винте.

В классических европейских ножовках по металлу зубья полотна всегда смотрят в сторону, противоположную рукоятке. Основное усилие прикладывают во время хода руки вперед, когда происходит активное врезание инструмента в толщу материала. Возвратное движение выполняют без сильного давления, чтобы просто вернуть пилу в исходную точку и очистить пропил от стружки.

Если установить полотно наоборот, зубья будут цепляться за металл при движении на себя, что неудобно для контроля траектории. Правильная ориентация инструмента позволяет задействовать крупные мышцы спины и плеча для создания нужного давления.

Однако существуют специальные ювелирные лобзики и японские пилы, где для более деликатной работы зубья направлены к рукоятке. Но для стандартной резки труб и профиля общепринятым считается именно прямой способ установки оснастки. На многих полотнах производители рисуют стрелку, которая указывает правильное направление монтажа в рамку. Неверная установка приводит к быстрому затуплению режущих кромок и сильному дребезжанию инструмента при работе.

Обушковая пила имеет массивную стальную или латунную накладку, которая закреплена на верхней кромке полотна по всей его длине. Этот жесткий элемент предотвращает изгиб тонкой стальной пластины во время прохождения через плотный материал. Благодаря обушку инструмент сохраняет идеальную плоскость, что позволяет делать очень точные и ровные пропилы на заданную глубину.

Такие пилы часто используют для изготовления пазов или точной подгонки металлических деталей сложной формы. Глубина реза в моделях ограничена шириной полотна до начала металлической планки.

Большой вес обушка создает дополнительное естественное давление на зубья, поэтому человеку не нужно сильно давить на рукоять. Инструмент работает плавно и предсказуемо, что исключает соскальзывание пилы с намеченной линии разметки. Для удобства обзора рабочей зоны рукоятку таких пил обычно смещают выше линии реза. Полотна для обушковых пил отличаются мелким и частым зубом, который обеспечивает зеркальную чистоту поверхности среза.

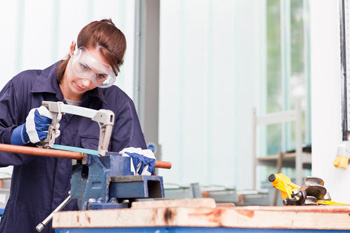

Для раскроя труб с толщиной стенки более 5 мм используют полотно с комбинированным шагом зубьев или крупным зубом 18 TPI. Процесс начинают с нанесения глубокой риски по всему диаметру заготовки, чтобы пила не соскальзывала в сторону. Трубу надежно зажимают в тисках через мягкие проставки для защиты поверхности от повреждения зубчатыми губками. Резку выполняют короткими и частыми движениями, постепенно поворачивая трубу вокруг своей оси.

Использование смазки в виде солидола или специального спрея значительно облегчает прохождение полотна через массивный слой стали. Смазочный состав отводит тепло и предотвращает приваривание мелкой стружки к режущим кромкам инструмента. Если труба имеет большой диаметр, раму ножовки можно наклонить под углом для увеличения рычага и облегчения нагрузки на руку.

Важно следить за тем, чтобы полотно не перегревалось, так как это ведет к его быстрой порче и деформации. Когда остается дорезать последний сантиметр металла, давление уменьшают, чтобы край трубы не отломился под собственным весом. Финальную обработку торца проводят круглым или плоским напильником, чтобы удалить острые заусенцы и окалину.

Струнная пила представляет собой тонкую стальную проволоку, на поверхность которой нанесен слой алмазной крошки или карбида вольфрама. Этот гибкий инструмент фиксируют в обычной ножовочной раме вместо стандартного полотна или используют с ручками-кольцами.

Струна позволяет резать металл в любом направлении, так как не имеет выраженной плоскости и зубьев. Подобная оснастка незаменима для выпиливания отверстий сложной формы в листовой стали или каленом прокате. Инструмент легко справляется с керамикой, стеклом и сверхтвердыми сплавами, которые не берет обычная быстрорежущая сталь.

Для работы со струной требуется высокая скорость перемещения рамы, чтобы алмазные зерна эффективно снимали слой материала. Абразивное напыление работает по принципу шлифования, поэтому срез получается очень гладким и не требует долгой полировки. Тонкий профиль проволоки позволяет делать радиусные повороты практически на одном месте, что важно для художественной обработки металла. При работе со струнной пилой обязательно используют средства защиты глаз, так как мелкая пыль разлетается во всех направлениях.
