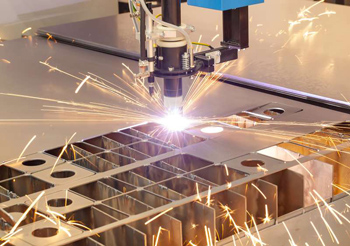

Плазменные станки с ЧПУ

Выбор рабочего газа определяет химический состав плазменного факела и чистоту кромок готовых изделий. Воздушные системы используют обычный сжатый воздух, который предварительно очищают от влаги и паров масла. Такие установки подходят для разделки черного металла и нержавеющей стали, когда допускают средние требования к качеству торцов.

Кислородные станки дороже, но они обеспечивают более высокую скорость прохода и полное отсутствие грата на низкоуглеродистых сплавах. Кислород активно вступает в химическую реакцию с железом, и за счет выделения добавочной тепловой энергии процесс протекает эффективнее. Такой метод позволяет получать отверстия малого диаметра с ровными стенками без признаков окалины.

В кислородных аппаратах применяют специализированные плазмотроны с интенсивным жидкостным охлаждением сопла. Чистота используемого газа должна составлять 99.5% и выше, так как любые посторонние примеси вызывают нестабильность электрического разряда. Внутренние датчики блока ЧПУ отслеживают наличие нужной среды и блокируют запуск программы при несоответствии параметров. Применение чистого кислорода исключает образование азотированного слоя на поверхности реза.

Система управления в реальном времени измеряет вольтаж между электродом плазмотрона и листом металла для поддержания стабильного зазора. Когда расстояние до поверхности меняется, напряжение на дуге мгновенно отклоняется от заданного значения. Контроллер высоты анализирует эти данные и подает команду на сервопривод оси Z для поднятия или опускания режущей головки. Реакция происходит со скоростью в несколько миллисекунд, и за счет этого инструмент следует за всеми неровностями заготовки.

Постоянная дистанция исключает риск столкновения сопла с разогретой деталью и гарантирует однородность ширины пропила. Если напряжение падает ниже критического уровня, автоматика фиксирует обрыв дуги и останавливает перемещение портала для предотвращения брака. Программное обеспечение позволяет настраивать чувствительность следящей системы под разную толщину проката.

Перед началом работ станок выполняет замер эталонного напряжения, и далее этот параметр служит базой для всего цикла обработки. Внутренние фильтры электроники отсекают помехи от искр и высокочастотных наводок, поэтому показания датчиков остаются точными.

Прошивка толстого стального листа требует определенного времени для полного проникновения плазменного факела сквозь всю глубину материала. Функция задержки удерживает режущую головку неподвижной в точке старта до момента формирования сквозного отверстия.

Длительность паузы рассчитывают программно исходя из мощности источника и физических свойств конкретного сплава. Если портал начнет движение слишком рано, струя не успеет пробить металл и возникнет риск повреждения сопла отраженным потоком расплава. Автоматика ЧПУ синхронизирует момент включения дуги и начало перемещения по осям X и Y. Такой подход гарантирует чистый вход в контур детали без образования наплывов и кратеров на лицевой стороне заготовки.

Во время прокола система безопасности часто приподнимает плазмотрон на несколько миллиметров выше рабочего положения. Это расстояние защищает керамический экран и медный наконечник от капель горячего шлака, которые вылетают вверх под давлением газа. После завершения пробивки головка плавно опускается на рабочую высоту, и станок приступает к выполнению основного чертежа.

Плазменная струя имеет определенный диаметр, который создает в металле щель шириной от 1.5 до 4.0 мм в зависимости от тока и сопла. Функция компенсации в системе ЧПУ автоматически смещает траекторию центра головки на величину радиуса этого канала. Программное обеспечение рассчитывает эквидистанту таким образом, чтобы реальная кромка инструмента проходила точно по границе детали.

Этот метод позволяет оператору загружать чертежи с номинальными размерами без учета технологических допусков на резку. Контроллер вносит правки в реальном времени, и это гарантирует получение заготовок с идеальным соответствием проектной документации. Точность позиционирования при этом сохраняется на уровне десятых долей миллиметра по всему рабочему полю.

Значение ширины канала (керф) указывают в настройках станка перед запуском программы раскроя. При естественном износе сопла отверстие постепенно расширяется, и ширина прореза увеличивается. Система ЧПУ позволяет корректировать этот параметр прямо во время смены для компенсации стачивания медного наконечника. Если пренебречь настройкой, размеры готовых изделий будут плавно уменьшаться в каждой новой партии.

Экранированные комплекты включают дополнительный защитный колпак, который изолирует сопло от прямого контакта с заготовкой. Внутреннее пространство между экраном и наконечником заполняют потоком вторичного газа для сужения плазменной дуги.

Такая конструкция позволяет выполнять резку с опорой на металл без риска короткого замыкания между деталями плазмотрона. Защитный экран принимает на себя основной удар от искр и брызг расплава при пробивке отверстий в толстых плитах. Это предотвращает налипание стальной крошки на выходное отверстие и сохраняет правильную форму факела. Использование экранированной оснастки значительно упрощает эксплуатацию ручных и автоматизированных систем на высоких скоростях подачи.

Материал для внешнего колпака обладает высокой термической стойкостью и диэлектрическими свойствами. Экранирование способствует созданию ламинарного потока газа, который более эффективно выдувает шлак из зоны обработки. В станках с ЧПУ данная деталь служит базой для крепления омических датчиков поиска поверхности листа. При случайном касании металла система мгновенно фиксирует контакт через экран и останавливает приводы.

Сервомоторы переменного тока обеспечивают высокую динамику перемещения портала и гарантируют отсутствие пропусков шагов под нагрузкой. В отличие от простых двигателей эти устройства снабжают энкодерами обратной связи с разрешением в несколько тысяч импульсов на оборот.

Система ЧПУ постоянно сравнивает расчетные координаты с реальным положением вала и мгновенно корректирует ток в обмотках. Подобный контроль позволяет достигать точности позиционирования головки в пределах 0.05 мм на любых скоростях подачи. Высокий крутящий момент сохраняется при разгоне и торможении, и это сокращает время холостых переходов между контурами.

Использование цифровых драйверов позволяет программно настраивать жесткость привода и гасить резонансные колебания станины. Сервоприводы потребляют энергию пропорционально выполняемой работе, и за счет этого снижается нагрев электронных компонентов. Внутренняя логика привода фиксирует любые препятствия на пути инструмента и блокирует работу до поломки механических передач.

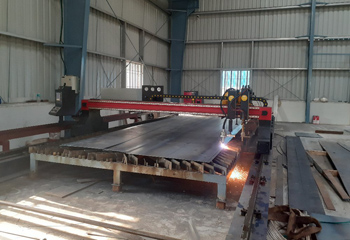

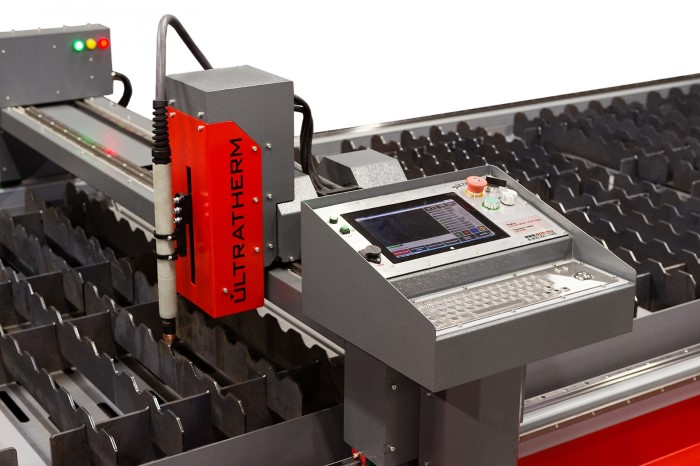

Портальные станки имеют значительную ширину пролета, поэтому для перемещения балки используют два независимых двигателя по оси Y. Система ЧПУ обеспечивает их абсолютно синхронную работу через общую шину данных и скоростные алгоритмы управления. Один из моторов выступает ведущим, а второй точно повторяет его движения с коррекцией по сигналам от собственных датчиков.

Такая схема полностью исключает перекос массивной балки при интенсивных ускорениях и торможениях. Если одна сторона начнет отставать хотя бы на долю миллиметра, возникнет внутреннее напряжение в направляющих и точность резки пропадет. Электроника блокирует работу станка при обнаружении малейшего рассогласования координат между левым и правым бортами.

Синхронизация позволяет использовать более легкие конструкции портала без потери жесткости, и это повышает маневренность режущей головки. Точная калибровка двигателей гарантирует перпендикулярность осей X и Y на всей площади рабочего стола. Качественные сервоприводы компенсируют микроскопические неровности рельсов, поддерживая плавность хода без рывков. Автоматика станка проводит процедуру выравнивания при каждом включении питания.

Процесс зажигания плазменной дуги сопровождается мощным электромагнитным излучением, которое создает помехи для цифровых цепей управления. Для защиты компьютера и драйверов применяют многоуровневое экранирование всех сигнальных и силовых кабелей.

Все провода укладывают в плетеные металлические оплетки и заземляют в единой точке на станине станка. Блок ЧПУ размещают в герметичном стальном шкафу, который выполняет роль клетки Фарадея и отсекает внешние поля. Использование оптических развязок в модулях ввода-вывода полностью исключает попадание высокого напряжения на чувствительные микросхемы. Изоляция гарантирует отсутствие зависаний программы и ложных срабатываний датчиков.

Правильная организация контура заземления является обязательным условием для стабильной работы промышленного оборудования. Медные шины соединяют раму станка, источник питания и рабочий стол с глубоким грунтовым электродом. Это предотвращает накопление статического заряда на подвижных частях и защищает персонал от ударов током. Для фильтрации сетевых помех на линиях питания сервоприводов устанавливают ферритовые кольца и специальные дроссели.

Система предотвращения столкновений защищает дорогостоящую режущую головку от механических повреждений при встрече с препятствием. В основе конструкции лежит магнитная муфта или пневматический датчик удара, который фиксирует отклонение плазмотрона от вертикальной оси.

Если деталь после вырезания встанет «на ребро» или лист сильно деформируется, муфта мгновенно разорвет жесткую связь. При этом электрическая цепь размыкается, и автоматика станка немедленно останавливает движение всех приводов и гасит дугу. Это предотвращает фатальную поломку корпуса головки и защищает механику портала от ударных перегрузок.

Прецизионные штифты на посадочных плоскостях гарантируют установку плазмотрона в прежние координаты с высокой точностью. Такое положение избавляет от необходимости повторной настройки нулевой точки и позволяет продолжить выполнение программы с места остановки. Сила срабатывания защиты регулируется в зависимости от веса установленной оснастки и скорости холостых перемещений.

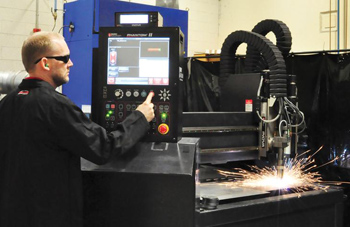

Автоматический раскрой (нестинг) позволяет оптимально расположить множество деталей разной формы на площади одного листа металла. Алгоритм программы перебирает тысячи вариантов ориентации контуров за несколько секунд для минимизации количества отходов.

Система учитывает заданную ширину пропила и устанавливает безопасные зазоры между соседними объектами. Это исключает перегрев тонких перемычек и предотвращает деформацию заготовок в процессе массовой резки. Коэффициент использования материала при цифровой оптимизации достигает 90% и более, что значительно снижает себестоимость продукции. Оператору достаточно загрузить список необходимых файлов, и автоматика сама сформирует карту раскроя.

Программа также выстраивает оптимальную траекторию перемещения головки, объединяя общие линии реза для соприкасающихся сторон деталей. Подобный подход сокращает общую длину пути и уменьшает износ расходных материалов плазмотрона за счет сокращения количества проколов. Нестинг учитывает зоны термического влияния и расставляет точки врезки в тех местах, где повреждение поверхности листа не так существенно.

Продолжительность включения (ПВ) определяет время непрерывной работы плазменного источника на максимальном токе в течение десятиминутного цикла. Если аппарат имеет показатель 60%, это означает, что после шести минут интенсивной резки ему требуется четыре минуты на охлаждение.

Для станков с ЧПУ выбирают источники с ПВ 100%, потому что промышленное оборудование должно работать круглосуточно без технологических пауз. Низкие значения этого параметра приводят к вынужденным простоям и снижают общую выработку цеха за смену. Высокий показатель ПВ гарантирует стабильность параметров плазмы при выполнении очень длинных резов на толстых плитах.

Эффективность охлаждения напрямую зависит от конструкции радиаторов и мощности встроенных вентиляторов внутри силового блока. Программное управление станка может ограничивать скорость подачи, если датчики фиксируют приближение к температурному пределу. В жидкостных системах охлаждения ПВ повышается за счет быстрого отвода тепла во внешний чиллер с фреоновым контуром. При работе на малых токах допустимое время включения возрастает, и это позволяет использовать бюджетные аппараты для резки тонкой жести.

Вторичный газ подается через внешнее кольцо сопла и выполняет несколько важных задач в процессе плазменной резки. Он создает плотную газовую завесу вокруг основного факела, что приводит к дополнительному сужению дуги и росту плотности энергии. Это позволяет получать более узкий и чистый рез с минимальным углом отклонения кромки от вертикали.

Защитный поток также активно охлаждает внешние части плазмотрона, предотвращая их расплавление и налипание горячего шлака. При использовании азота или аргоновых смесей вторичный газ исключает контакт разогретого металла с кислородом воздуха. Этот фактор предотвращает образование твердой оксидной пленки на торцах изделий из нержавеющей стали и алюминия.

Программное обеспечение станка управляет давлением защитного потока в зависимости от текущего этапа работы и типа металла. В момент прокола листа напор газа увеличивают для эффективного отклонения брызг расплава от керамического экрана головки. Это существенно продлевает жизнь расходным материалам и защищает оптические датчики высоты от загрязнения. Для экономии средств при разделке черных сталей в качестве вторичной среды часто используют обычный сжатый воздух.

Современные рабочие столы делят на несколько независимых секций по всей длине станка для эффективного удаления дыма и пыли. Каждая зона оснащается отдельной пневматической заслонкой, которую подключают к общему вытяжному каналу системы аспирации.

Контроллер ЧПУ отслеживает текущие координаты режущей головки и открывает клапан только в том сегменте, над которым идет процесс резки. Подобная автоматизация позволяет концентрировать всю мощность вентилятора в узкой области, что гарантирует полный захват вредных выбросов. В остальных частях стола заслонки остаются закрытыми.

Система управления синхронизирует открытие зон с небольшим опережением по ходу движения портала для исключения застоя газов. Внутренние стенки секций имеют наклонную форму для сбора мелких деталей и шлака в специальные выдвижные бункеры. Программное обеспечение позволяет настраивать время задержки закрытия клапана после гашения дуги для полной очистки воздуха в зоне обработки. Использование зонированной вытяжки сокращает потребление электроэнергии за счет возможности применения менее мощных вентиляторов.
