Резка труб

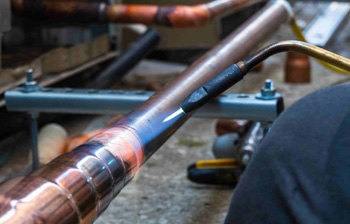

Для разделения массивных заготовок с толщиной стенки более 50 мм чаще всего применяют газокислородную резку или мощные плазменные установки. Когда поток раскаленного газа направляют на поверхность стали, металл в узкой зоне быстро достигает температуры плавления и выгорает под давлением струи. Если труба имеет диаметр более 1000 мм, используют специальные мобильные каретки, которые перемещают вокруг изделия по направляющим цепям.

Технология обеспечивает высокую скорость прохода и позволяет работать в полевых условиях без сложного стационарного оборудования. Торцы после такого воздействия требуют дополнительной механической очистки от шлака, потому что на поверхности образуется грубая корка. Правильный подбор газовой смеси гарантирует отсутствие глубоких борозд на месте среза и облегчает последующий монтаж магистрали.

Применение разъемных труборезов механического типа исключает термическое влияние на структуру сплава и сохраняет исходные свойства металла в зоне контакта. Устройства закрепляют непосредственно на трубе, и они вращают резцы вокруг оси заготовки до полного разделения стенок. Процесс занимает больше времени по сравнению с термическими методами, но дает ровный край без наплывов и окалины.

Современные лазерные комплексы позволяют нарезать трубный прокат с минимальной погрешностью, которая составляет не более 0,1 мм. Высоких показателей достигают благодаря жесткой фиксации заготовки в автоматическом патроне и точному перемещению режущей головки по заданным координатам.

Когда программа управляет движением луча, риск отклонения от чертежа полностью исчезает. Если заготовка имеет небольшую кривизну, встроенные датчики мгновенно вносят правки в траекторию реза. Такая точность необходима при изготовлении сложных пространственных каркасов, где малейшее несовпадение размеров делает невозможной последующую сборку узлов. Лазерный луч прошивает стенку трубы мгновенно и не вызывает осевого смещения материала.

Использование оптических линеек и сервоприводов гарантирует идеальную повторяемость деталей в каждой партии продукции. Система числового программного управления позволяет выдерживать строгую перпендикулярность торцов, что крайне важно для стыковой сварки. Если труба имеет сложную форму сечения, лазер сохраняет фокус на всех гранях профиля без потери качества.

При обработке нержавеющего проката важно исключить перегрев кромок, чтобы не нарушить антикоррозийную защиту материала. Когда для раскроя выбирают лазерную технологию, процесс ведут в среде азота под высоким давлением. Газ вытесняет кислород из зоны реза и предотвращает окисление хрома в составе сплава. В результате торец остается светлым и чистым, а его химическая структура не меняется.

Если использовать обычный воздух или плазму, на кромке может появиться темный слой, который потребует долгого химического травления. Азотная резка сохраняет природный блеск нержавейки и обеспечивает высокую эстетику готового изделия. Тонкий рез лазера оставляет минимальный след на поверхности и не вызывает коробления тонких стенок.

Механический раскрой на ленточнопильных станках также показывает отличные результаты при работе с легированными сталями. Когда полотно пилы движется на низких оборотах с постоянной подачей охлаждающей эмульсии, металл не нагревается до критических температур. Для таких задач выбирают биметаллические пилы с кобальтовым напылением, потому что они успешно сопротивляются высокой твердости нержавейки.

Сохранение правильной круглой формы сечения требует использования надежных систем фиксации и правильного распределения давления на стенки. Когда тонкостенную трубу зажимают в обычных тисках, велика вероятность смятия металла и появления дефекта овальности. Чтобы исключить подобные повреждения, применяют специальные призматические губки или многоточечные зажимы, которые обхватывают деталь по всей окружности.

Если резку проводят на стационарном станке, усилие прижима регулируют с помощью гидравлики под конкретную толщину металла. Подобный подход позволяет удерживать заготовку жестко, но без нарушения ее геометрических параметров. Правильное расположение опорных роликов предотвращает провисание длинных труб и снижает вибрации в процессе работы.

Использование труборезов роликового типа требует особого контроля за натяжением режущего механизма на каждом обороте. Когда мастер слишком сильно затягивает рукоять, ролики начинают вдавливать стенки внутрь, что приводит к сужению внутреннего прохода. Постепенное и плавное врезание инструмента в металл гарантирует сохранение исходного диаметра и чистоту кромки. Если трубу режут на лазерном станке, бесконтактный метод полностью исключает риск механической деформации изделия.

Технологические возможности современного оборудования позволяют выполнять косые срезы под углом от 5° до 60° для создания сложных узловых соединений. Когда нужно подготовить трубу для монтажа отвода или колена, используют поворотные пильные рамы или лазерные головки с пятью осями движения. Обработка обеспечивает идеальное совпадение контуров при стыковке двух деталей под наклоном.

Если угол выставлен с высокой точностью, зазор в месте будущего шва остается минимальным и равномерным. Это напрямую влияет на прочность сварного соединения, потому что расплавленный металл заполняет стык без пустот. Качественная торцовка под углом незаменима при строительстве ферм, навесов и других несущих металлоконструкций.

Для труб большого диаметра часто применяют автоматизированные плазменные установки, которые могут одновременно нарезать деталь и снимать фаску под заданным градусом. Когда режущий элемент движется по сложной траектории, он формирует кромку, полностью готовую к сварочным работам. Подобный метод заменяет несколько ручных операций и значительно ускоряет общий темп производства.

Для работы с оцинкованным прокатом выбирают методы холодной механической резки, потому что они минимально разрушают защитный слой. Когда используют ленточную пилу, нагрев в зоне контакта не превышает +100℃ и цинк не начинает испаряться с поверхности стали. Такой подход сохраняет антикоррозийные свойства трубы на всей ее протяженности, за исключением узкой полоски самого торца.

Если применять плазму или лазер в кислородной среде, защитное покрытие неизбежно выгорает вокруг места реза. Оголенный металл в таких точках быстро покрывается ржавчиной под воздействием влаги. Чтобы избежать подобных проблем, термическую обработку проводят только на высокой скорости и с применением защитных газов для охлаждения кромок.

Место среза на оцинкованной трубе требует обязательного восстановления защитного барьера с помощью специальных составов. После завершения раскроя торцы обезжиривают и наносят на них слой цинконаполненной краски или грунта. Это создает надежную защиту от электрохимической коррозии и предотвращает разрушение стали изнутри. Если планируют использовать резьбовое соединение, защитный состав также наносят на витки резьбы после ее нарезки.

Для тонких трубок сечением до 20 мм самым эффективным инструментом считают прецизионные лазерные установки или роликовые труборезы. Когда лазерный луч воздействует на мелкую деталь, он обеспечивает идеальную чистоту реза без деформации хрупких стенок. Это позволяет нарезать заготовки длиной в несколько миллиметров с ювелирной точностью. Процесс проходит очень быстро и не требует жесткого зажима, который мог бы раздавить тонкий металл.

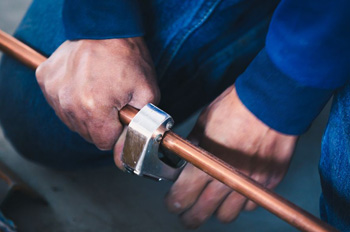

Если работу проводят в бытовых условиях, используют ручной труборез с острым режущим диском. Он оставляет аккуратный след и не требует приложения больших физических усилий для разделения заготовки. Ножовку по металлу для таких задач выбирают редко, потому что она дает грубый край и много стружки.

В серийном производстве мелких деталей применяют автоматические дисковые станки с мелкозубыми пилами из быстрорежущей стали. Когда заготовка подается в зону резки, она надежно фиксируется в специальных цанговых патронах. Система охлаждения в таких машинах предотвращает перегрев тонкого металла и сохраняет стабильность размеров. Если нужно нарезать трубки из меди или латуни, выбирают инструмент с особым углом заточки для исключения налипания мягкого сплава.

При изготовлении элементов интерьера и мебельных каркасов на первое место выходит визуальное качество поверхности и чистота торца. Когда трубы имеют зеркальную полировку или хромированное покрытие, их режут на лазерных станках с ЧПУ. Эта технология исключает механический контакт с заготовкой и предотвращает появление царапин и потертостей.

Луч лазера оставляет тонкий и ровный шов, который практически не заметен после сборки конструкции. Если использовать болгарку или пилу, на поверхности неизбежно возникнут следы от тисков и искр, что испортит товарный вид изделия. Лазерная резка также позволяет сразу прорезать декоративные отверстия и пазы любой сложности за один рабочий цикл.

Чтобы защитить блестящую поверхность во время перемещения, трубы часто упаковывают в защитную пленку еще на стадии производства. При раскрое на станке пленку не снимают, потому что лазерный луч легко проходит сквозь полимерный слой без его отслоения. Подобный подход гарантирует сохранение идеального состояния металла до момента окончательного монтажа мебели у потребителя. Если требуется механический раскрой, используют ленточнопильные станки с мягкими полиуретановыми накладками на зажимных устройствах.

Пакетный раскрой - эффективный способ ускорения производственного процесса при выполнении массовых заказов. Несколько труб одинакового диаметра укладывают в плотный пучок и жестко фиксируют с помощью вертикальных и горизонтальных прижимов. Когда пильное полотно ленточнопильного станка опускается на пакет, оно разделяет все заготовки за один проход.

Этот прием значительно снижает себестоимость одной детали и сокращает время работы оборудования. Если используют мощные станки, размер пакета может достигать 300х300 мм и более без потери качества реза. Главное условие успеха - плотная набивка пучка, чтобы отдельные трубы не вращались и не вибрировали под нагрузкой.

Для труб малого сечения применяют специальные кондукторы, которые удерживают заготовки в строго заданном положении. Когда резку ведут сразу для 10–20 единиц, точность длины всех элементов в партии остается стабильной. Подобный метод идеально подходит для заготовки стоек ограждений, деталей строительных лесов и элементов складских стеллажей.

Для создания сложных вырезов и перфорации в трубном прокате используют специализированные лазерные труборезы с вращающимся патроном. Когда заготовка вращается вокруг своей оси, лазерная головка перемещается вдоль нее и прорезает любые контуры по программе ЧПУ. Подобная технология позволяет получать отверстия под замки, декоративные решетки или места для стыковки с другими трубами.

Если проект требует высокой точности сопряжения элементов в пространственной раме, лазер формирует седловидные вырезы с идеальной геометрией. Такой метод полностью заменяет фрезерование и сверление, объединяя несколько операций в одну быструю процедуру. Результат получается чистым и не требует последующей очистки от грата внутри трубы.

При работе с нержавеющей сталью или алюминием лазерную резку отверстий проводят в инертной среде, чтобы края не чернели от нагрева. Когда луч проходит сквозь стенку, он оставляет за собой ровную кромку, которая не нуждается в дополнительной шлифовке. Система автоматической загрузки позволяет обрабатывать трубы длиной до 6 м и выполнять на них сотни различных вырезов за считанные минуты.

Лидером по качеству поверхности среза и отсутствию дефектов считается лазерная резка в среде инертного газа. Когда лазерный луч плавит металл, а струя азота мгновенно выдувает его из зазора, на кромке не образуются накипь и наплывы. Торцы получаются ровными, блестящими и не требуют никакой дополнительной механической обработки перед монтажом или покраской.

Такой результат недоступен для плазменных или газовых методов, где всегда остается слой окалины. Для декоративных изделий и высокоточных приборов именно лазер обеспечивает необходимый уровень эстетики и чистоты. Минимальная ширина реза позволяет сохранять четкость даже самых мелких деталей конструкции.

Второе место по чистоте кромки занимают ленточнопильные станки высокого класса, но при условии использования новых полотен и правильного подбора СОЖ. Когда пила проходит сквозь металл на оптимальной скорости, она оставляет за собой гладкую матовую поверхность с едва заметными рисками. Метод дает отличный результат для труб большого диаметра и массивных профилей, где важна перпендикулярность реза. В отличие от болгарки ленточная пила не перегревает края и не оставляет рваных заусенцев на выходе инструмента.
