Ручные плазменные станки (резаки)

Высокочастотный метод запуска создает кратковременный разряд высокого напряжения для ионизации газа внутри головки. Это обеспечивает быстрый старт процесса без прямого контакта сопла с поверхностью металла. Но такая система генерирует сильные электромагнитные помехи для цифровой электроники и соседних компьютеров в помещении.

В переносных аппаратах чаще применяют технологию пневматического поджига, где дуга возникает при механическом движении электрода под давлением воздуха. Такое решение исключает наличие осциллятора и делает оборудование более долговечным и безопасным для чувствительных приборов.

Пневматический запуск позволяет работать вблизи систем ЧПУ и полностью исключает пробои напряжения на корпус станины. Когда воздух давит на подвижный катод, электрическая цепь размыкается и возникает искра для розжига плазмы. Ручные резаки с такой схемой имеют упрощенную внутреннюю структуру и весят значительно меньше трансформаторных аналогов.

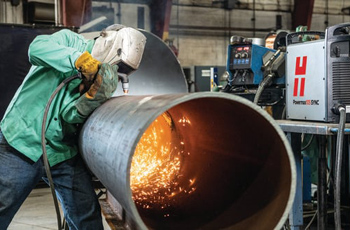

Форма корпуса напрямую определяет уровень усталости кисти и точность ведения инструмента вдоль линии разметки. Угловые горелки с наклоном головки под 90 градусов обеспечивают удобный обзор зоны обработки при раскрое горизонтальных листов. Прямые модели применяют для выполнения операций внутри труб или в узких нишах металлоконструкций, куда стандартный резак не проходит по габаритам.

Производители используют термостойкие пластики с прорезиненными вставками для предотвращения скольжения ладони в защитных перчатках. Вес инструмента распределяют так, чтобы центр тяжести находился в ладони и исключал перевес в сторону сопла.

Кнопку запуска располагают в специальной выемке под указательным пальцем для интуитивного контроля процесса. Внутренние полости рукояти снабжают ребрами жесткости для защиты газовых каналов от случайного сдавливания при падении аппарата. Шарнирное соединение шланга с корпусом резака позволяет вращать инструмент без заломов и натяжения кабеля. Малый диаметр захвата подходит для работы в стесненных условиях и улучшает маневренность плазменного факела.

Влага в сжатом воздухе приводит к быстрому выгоранию гафниевой вставки в электроде и портит геометрию сопла. Капли конденсата мгновенно превращаются в пар под действием высокой температуры и вызывают микроскопические взрывы внутри плазменного канала. Этот процесс нарушает стабильность дуги и делает кромку металла рваной с обилием окалины на нижней стороне.

Для защиты инструмента в конструкцию аппарата встраивают многоступенчатые влагомаслоотделители с автоматическим сливом жидкости. Качественная очистка газа гарантирует зеркальный блеск торцов при обработке нержавеющей стали и алюминиевых сплавов.

Фильтрующие элементы задерживают частицы пыли и пары масла из компрессора, которые могут вызвать короткое замыкание в головке. Наличие смотрового окна на корпусе фильтра позволяет визуально контролировать состояние картриджа и степень его загрязнения. Своевременная замена расходных материалов в системе подготовки воздуха увеличивает ресурс катода в 3 раза. Сухой поток обеспечивает ламинарное движение газов через завихритель и сохраняет цилиндрическую форму плазменного шнура. Работа без осушителя приводит к катастрофическому перегреву медных деталей и требует дорогого ремонта плазмотрона.

Специальные насадки со сменными экранами позволяют вести резак непосредственно по поверхности металла без выдерживания воздушного зазора. Такая конструкция включает в себя защитный колпак, который изолирует медное сопло от прямого соприкосновения с заготовкой. Это значительно упрощает работу начинающим мастерам и повышает точность следования по намеченной линии.

Сопло с опорой на металл исключает дрожание руки и гарантирует перпендикулярность факела относительно плоскости листа. Вторичный поток газа между экраном и соплом дополнительно сжимает дугу, и за счет этого повышается плотность энергии в пятне нагрева.

Использование контактных наконечников предотвращает налипание брызг расплава на выходное отверстие при проколе толстого материала. Защитный экран принимает на себя основной тепловой удар и легко заменяется при механическом износе. Эта оснастка незаменима при вырезании деталей по металлическим шаблонам или линейкам, так как корпус головки плотно прилегает к направляющей. Кромка заготовки получается более гладкой и не требует долгой шлифовки торцов. Срок службы внутренних деталей плазмотрона при такой схеме работы увеличивается на 40% из-за отсутствия обратных вспышек.

Увеличение длины шлангового пакета приводит к постепенному падению давления воздуха и снижению напряжения на электроде из-за сопротивления проводов. Стандартные кабели имеют размер от 4 до 6 м, и такие параметры обеспечивают оптимальную передачу энергии без потерь.

Если использовать удлиненные рукава, до 15 м, оператор может столкнуться с нестабильным горением дуги при низком давлении в магистрали. Для компенсации этого эффекта приходится повышать входной напор газа на редукторе компрессора. Сечение силовых жил внутри шлейфа рассчитывают с запасом для исключения их перегрева при протекании больших токов.

Качественная изоляция кабеля защищает сигнал управления от высокочастотных помех и механических повреждений. Тяжелый и длинный хвост усложняет маневрирование резаком в труднодоступных местах и требует больших физических усилий. При работе на высоте вес провисающего провода может вырывать инструмент из рук, поэтому применяют специальные разгрузочные пояса. Все соединения на корпусе аппарата снабжают быстроразъемными муфтами для оперативной смены горелки.

Механический фиксатор на рукоятке предотвращает случайное включение плазмотрона при перемещении инструмента или его падении. Устройство представляет собой небольшую защелку или рычаг, который блокирует ход основной клавиши до момента осознанного нажатия. Подобная мера безопасности исключает возникновение дуги в направлении людей или легковоспламеняющихся материалов.

В условиях тесного пространства мастер может задеть кнопку одеждой, и без защиты это приведет к серьезным травмам или пожару. Конструкция блокиратора рассчитана на работу в грубых перчатках и имеет четкий тактильный отклик. Внутренняя пружина возвращает предохранитель в закрытое положение мгновенно после снятия пальца с рукоятки. Контакты кнопки имеют серебряное напыление для защиты от подгорания при частых циклах включения. Надежность этого узла проверяют перед каждой сменой, так как заклинивание механизма в открытом состоянии считается критической неисправностью.

Электроника аппарата блокирует подачу тока, если кнопка зажата в момент включения питания в сеть. Подобный алгоритм защиты спасает от неконтролируемого старта плазменной струи при сбоях в электроснабжении.

Компактные инверторные модели мощностью до 40 А можно подключать к стандартной электрической сети напряжением 220 В. Современная электроника плавно распределяет нагрузку и не вызывает срабатывания защитных автоматов в жилых помещениях. Но для стабильной резки металла толщиной более 10 мм требуется сила тока, которая превышает возможности бытовой проводки.

В таких случаях аппараты снабжают промышленными вилками и требуют выделенной линии с соответствующим сечением медного кабеля. Использование длинных и тонких удлинителей приводит к просадке вольтажа и мгновенному падению качества плазменного факела.

Многие мобильные станки оснащают модулями коррекции коэффициента мощности для работы при нестабильных параметрах сети. Это позволяет инструменту сохранять производительность при падении напряжения до 160 В, что часто случается на строительных объектах. Высокочастотные фильтры внутри прибора подавляют помехи, которые плазморез выбрасывает в общую сеть при зажигании дуги. Если проводка имеет алюминиевые жилы, риск их перегрева и возгорания при длительной резке существенно возрастает.

Наличие интегрированного нагнетателя воздуха делает аппарат полностью автономным и избавляет от необходимости перевозки тяжелых баллонов. Малогабаритная помпа располагается внутри корпуса и получает питание от основного блока управления плазмореза. Мастеру достаточно иметь доступ к электрической розетке, чтобы сразу приступить к раскрою стальных листов на объекте.

Подобная компоновка идеально подходит для проведения аварийно-спасательных работ или мелкого ремонта в полевых условиях. Внутренняя система автоматики самостоятельно подстраивает давление под выбранную силу тока для обеспечения стабильного факела.

Встроенные компрессоры имеют ограниченную производительность и позволяют обрабатывать металл толщиной до 12-15 мм. Для разделки массивных плит мощности малого насоса может не хватить для качественного выдувания расплава. В таких моделях часто предусматривают разъем для подключения внешней магистрали сжатого воздуха при выполнении сложных задач. Внутренние фильтры защищают поршневую группу от пыли и обеспечивают подачу чистого газа в головку резака.

Термозащита предотвращает фатальное разрушение электронных плат и обмоток трансформатора при длительной работе на максимальных нагрузках. Датчики температуры устанавливают непосредственно на массивных радиаторах силовых транзисторов и внутри корпуса аппарата.

Когда нагрев достигает критической отметки +85℃, автоматика мгновенно отключает подачу тока на электрод плазмотрона. При этом вентиляторы продолжают вращаться на повышенных оборотах для максимально быстрого вывода излишков тепла наружу. На передней панели загорается специальный индикатор, который сообщает мастеру о необходимости технологического перерыва.

Подобный контроль исключает риск возгорания изоляции и защищает дорогостоящие полупроводниковые модули от пробоя. Система автоматически восстанавливает работоспособность резака после остывания компонентов до безопасных значений. Использование качественных термопаст и медных оснований для плат ускоряет процесс охлаждения. Если защита срабатывает слишком часто при нормальных режимах, это может указывать на засорение пылью вентиляционных решеток.

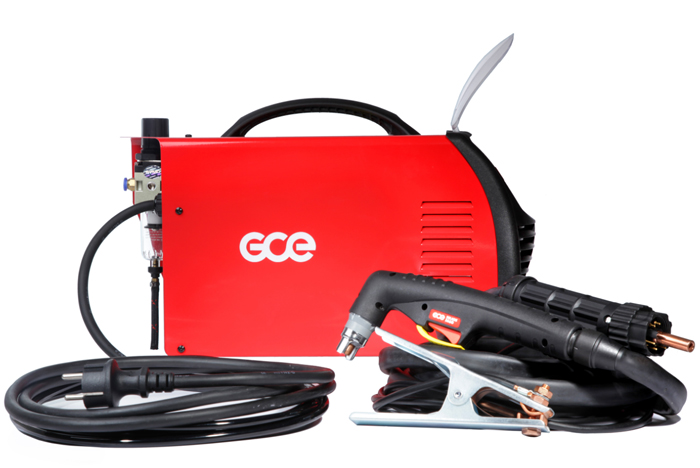

Надежный контакт провода заземления с деталью является главным условием для поддержания постоянного тока в плазменном канале. В ручных комплектах применяют мощные пружинные зажимы или магнитные клеммы с медными контактными площадками.

Пружинный тип обеспечивает сильный прижим и подходит для фиксации на кромках листов или полках профильного проката. Магнитные захваты удобны при работе с крупногабаритными плитами, так как их можно установить в любом месте ровной поверхности. Поверхность металла в точке крепления обязательно очищают от ржавчины и краски для минимизации электрического сопротивления в цепи.

Слабый контакт приводит к мерцанию дуги и перегреву самого зажима, что может вызвать оплавление кабельного наконечника. Место соединения провода с клеммой защищают резиновым чехлом и фиксируют болтами для исключения люфтов при тряске. В процессе резки зажим массы располагают максимально близко к зоне обработки для снижения паразитных наводок на электронику. Если дуга гаснет без видимых причин, оператор должен в первую очередь проверить плотность прилегания заземляющего устройства.

Транспортировочные ремни позволяют мастеру удобно перемещать аппарат по строительной площадке, освобождая руки для работы на высоте. Вес современных инверторных плазморезов составляет от 8 до 12 кг, и длительное удержание такой массы за ручку вызывает усталость спины.

Широкий ремень из прочного нейлона равномерно распределяет нагрузку на плечи и не врезается в одежду благодаря мягким накладкам. Система креплений с карабинами обеспечивает надежную фиксацию корпуса при подъеме по лестницам или по лесам. Это повышает мобильность персонала и сокращает время на подготовку рабочего места в труднодоступных зонах объекта.

Наличие ремня позволяет держать прибор в вертикальном положении во время активной резки, что важно для правильного охлаждения внутренних узлов. Длина лямок регулируется под рост человека для обеспечения максимального комфорта при длительных переходах. В некоторых моделях ремни снабжают карманами для хранения запасных электродов, сопел и защитных очков.
