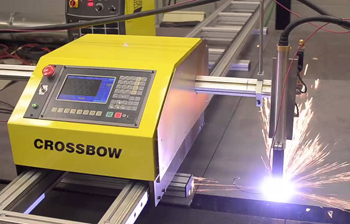

Станки плазменной резки (плазморезы)

Инверторные блоки питания преобразуют переменный ток в постоянный с высокой частотой, потому что такая схема гарантирует идеальную стабильность дуги. Внутри корпуса устанавливают силовые транзисторные модули, которые быстро подстраивают параметры под конкретную толщину металла.

Эти приборы имеют малый вес и компактные размеры для удобства монтажа на портал станка. Цифровое управление контролирует каждый этап ионизации газа и исключает просадки мощности при скачках напряжения. Агрегаты потребляют на 30% меньше энергии и обеспечивают высокую чистоту кромок на малых токах. Вентиляторы принудительного обдува эффективно отводят тепло от радиаторов и защищают электронику от перегрева.

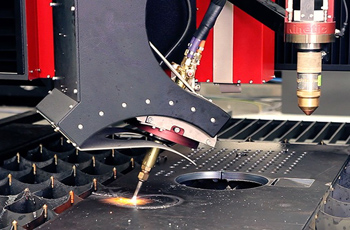

Трансформаторные установки выбирают для тяжелых режимов работы в запыленных цехах, так как они отличаются повышенной надежностью и простотой. Массивный медный сердечник выдерживает экстремальные нагрузки и позволяет резать сталь толщиной 100 мм и более. Подобные системы не имеют чувствительных электронных компонентов и легко переносят вибрации от соседних прессов. Корпус прибора снабжают стальным каркасом для защиты от механических ударов и попадания искр.

Катод (электрод) - медный стержень с центральной вставкой из тугоплавкого гафния или вольфрама. Именно этот сердечник испускает электроны для формирования плазменного факела под воздействием высокого напряжения. Медь быстро отводит тепло от зоны разряда в систему охлаждения, чтобы предотвратить расплавление корпуса головки.

Срок службы электрода зависит от количества запусков дуги и чистоты используемого газа. Когда вставка выгорает на глубину более 1.5 мм, качество реза падает и деталь подлежит немедленной замене. Поверхность катода часто покрывают слоем серебра для улучшения электрического контакта и снижения тепловых нагрузок. Использование качественных расходных материалов гарантирует стабильность энергетического потока на протяжении всей рабочей смены.

Сопло монтируют соосно с электродом для формирования узкого и скоростного потока раскаленного газа. Внутреннее отверстие имеет калиброванный диаметр от 0.5 до 3.0 мм в зависимости от установленной силы тока. Медный сплав выдерживает контакт с плазмой благодаря постоянному обдуву холодным воздухом или циркуляции воды. Для защиты от шлака внешнюю часть сопла хромируют или снабжают керамическими экранами.

Завихритель выполняет задачу распределения потока газа вокруг электрода для стабилизации плазменной дуги. Устройство имеет сеть мелких наклонных отверстий, которые заставляют воздух или азот вращаться с высокой скоростью.

Центробежная сила прижимает холодный газ к стенкам сопла, и за счет этого создается надежная тепловая изоляция медных деталей. Плазменный шнур оказывается в центре этого вихря, что предотвращает его касание краев выходного канала. Подобная аэродинамика гарантирует идеальную цилиндричность факела и исключает появление турбулентности в зоне реза.

Изготавливают деталь из высокопрочной керамики или термостойких полимеров для обеспечения электрической изоляции между катодом и анодом. Качество обработки отверстий в завихрителе напрямую влияет на симметрию реза и чистоту нижнего торца детали. Если каналы засорятся грязью из компрессора, вращение газа станет неравномерным и дуга начнет дрожать. Это приведет к появлению волнистости на металле и к ускоренному износу сопла.

Высокочастотный поджиг обеспечивает бесконтактный старт процесса за счет создания искрового разряда между электродом и соплом. Осциллятор внутри источника питания генерирует импульсы напряжением до 10 кВ с частотой в несколько сотен килогерц. Эта энергия ионизирует воздух в зазоре и создает проводящий канал для основной силовой дуги.

Как только плазма касается поверхности заготовки, система ЧПУ отключает высокочастотный модуль для защиты электроники от помех. Подобный метод позволяет прошивать толстые плиты металла без предварительного сверления отверстий. Мощная искра пробивает слой ржавчины или окалины, что сокращает время на подготовку листов к раскрою.

Наличие системы HF-поджига требует использования специальных защитных фильтров в цепях управления и датчиках. Электромагнитное излучение от разряда может вызвать сбои в работе компьютера, поэтому все кабели укладывают в экранированные гофры. В современных станках применяют пневматический метод поджига, где дуга возникает при механическом разрыве контакта.

Газовая консоль регулирует давление и состав плазмообразующих сред для достижения максимального качества резки разных сплавов. Устройство включает в себя набор электромагнитных клапанов, манометров и прецизионных смесителей, управляемых системой ЧПУ.

Когда станок обрабатывает углеродистую сталь, автоматика подает чистый кислород или сжатый воздух под расчетным напором. Для разделки нержавейки или алюминия консоль переключает подачу на азот или аргоно-водородные смеси. Точная дозировка газов предотвращает окисление кромок и обеспечивает их зеркальный блеск после завершения операции.

Программное обеспечение станка выбирает оптимальные режимы из библиотеки материалов и передает команды на исполнительные механизмы консоли. Переключение между газами происходит мгновенно в паузах между вырезанием контуров. Блок подготовки газа также проводит фильтрацию и осушение потока для защиты оптики и расходных материалов плазмотрона. Все соединения выполняют с использованием коррозионностойких трубок и герметичных фитингов для исключения утечек.

Водонаполненный стол - массивная ванна, которую располагают непосредственно под зоной резки металла. Уровень жидкости поддерживают таким образом, чтобы он касался нижней поверхности листа или полностью перекрывал его. Вода выполняет роль эффективного поглотителя брызг расплава, искр и мелкодисперсной пыли, которые образуются при работе плазмотрона. Метод значительно снижает уровень акустического шума в цехе и предотвращает разлет газов по помещению.

Жидкость также способствует мгновенному охлаждению заготовки, что полностью исключает термические деформации и коробление тонких деталей. Использование такой конструкции позволяет обходиться без систем вытяжной вентиляции и фильтровальных установок.

Внутри ванны монтируют систему пневматического или гидравлического подъема уровня воды для быстрой настройки под конкретную толщину проката. После завершения смены шлам оседает на дно и удаляется через сливные краны или скребковые механизмы. Для предотвращения ржавчины при длительном контакте с агрессивной средой материал ванны защищают антикоррозионными составами.

Контроллер высоты по напряжению дуги поддерживает стабильный зазор между соплом и металлом в режиме реального времени. Принцип работы основан на измерении электрического потенциала в плазменном канале, который линейно зависит от длины дуги.

Если лист имеет неровности или изгибается от нагрева, расстояние меняется, и вольтаж на дуге мгновенно отклоняется от заданного значения. Система ЧПУ получает сигнал от датчика и дает команду сервоприводу оси Z поднять или опустить плазмотрон. Точность поддержания высоты составляет около 0.1 мм, что крайне важно для сохранения фокуса энергии и качества кромки. Стабильный зазор исключает столкновение дорогостоящей головки с разогретой заготовкой и предотвращает поломку керамических вставок.

Автоматика THC также управляет процессом врезки, когда головка приподнимается для защиты сопла от обратных брызг расплава при проколе листа. После формирования отверстия система опускает инструмент на рабочую высоту и начинает движение по контуру. Внутренние алгоритмы фильтрации сигналов отсекают помехи от искр и случайных колебаний тока в сети.

Омический датчик выполняет задачу точного определения нулевой точки по вертикальной оси перед каждым началом цикла резки. Принцип работы основан на замыкании электрической цепи малого напряжения при физическом контакте сопла с поверхностью металлического листа. Когда плазмотрон медленно опускается, электроника фиксирует момент касания и передает координаты в систему управления станка.

Этот метод поиска поверхности намного точнее механических упоров, так как он не зависит от жесткости листа и не вызывает его прогиба. Бесконтактный в рабочем режиме наконечник находит базу с погрешностью до нескольких десятых долей миллиметра. Это позволяет автоматике рассчитать идеальную высоту для безопасного прокола и последующего перемещения по траектории.

Использование омического контроля исключает ошибки позиционирования при работе с тонкими и гибкими листами нержавеющей стали. Датчик снабжают защитными контурами для предотвращения его повреждения от основного силового тока плазменной дуги. Поверхность сопла должна быть чистой от нагара и шлака для обеспечения надежного электрического контакта с заготовкой. Если лист покрыт слоем краски или сильной ржавчины, система может не сработать, и тогда применяют резервные методы поиска.

Мощные плазмотроны требуют использования принудительного водяного охлаждения для защиты внутренних узлов от экстремальных температур. Специальный насос прогоняет дистиллированную воду через герметичные каналы внутри корпуса головки, омывая зону крепления электрода и сопла. Жидкость забирает избыточную энергию и переносит ее во внешний чиллер с мощным радиатором и вентиляторами.

Такая система теплоотвода позволяет эксплуатировать оборудование на токах до 400 А и выше в непрерывном режиме. Без постоянной циркуляции охладителя медные детали мгновенно расплавятся под воздействием плазмы с температурой +20000℃. Контроллер станка постоянно отслеживает давление и скорость протока воды, блокируя запуск дуги при обнаружении малейших утечек или засоров.

В конструкции охлаждающего контура применяют материалы с высокой коррозионной стойкостью и диэлектрические шланги для исключения пробоев. Вода должна иметь высокую степень очистки, так как наличие солей приводит к образованию накипи и сужению сечения каналов. Это вызывает локальный перегрев и может стать причиной фатальной поломки дорогостоящего плазмотрона. Зимой в систему заливают специальные составы, которые не замерзают при низких температурах и не теряют смазывающих свойств.

Защитный колпак прикрывает медное сопло от прямого контакта с брызгами расплавленного металла и каплями шлака. Этот элемент изготавливают из термостойких композитов или нержавеющей стали с изоляционным слоем. Экран создает дополнительную камеру, через которую подается защитный газ для сужения плазменной дуги и охлаждения внешней части головки.

Такая конструкция позволяет выполнять резку методом «с опорой на металл», когда инструмент перемещают непосредственно по поверхности листа. Это значительно упрощает работу ручными резаками и повышает точность ведения луча без использования дистанционных пружин. Защитный узел принимает на себя основные термические удары и предотвращает налипание частиц стали на выходное отверстие сопла.

Отверстие в колпаке делают чуть шире основного канала для исключения возникновения двойной дуги при случайном контакте с заготовкой. Своевременная замена изношенного экрана предотвращает повреждение более дорогих внутренних компонентов плазмотрона. В автоматизированных станках защитный колпак служит базой для крепления омических контактов и датчиков высоты.

Наличие влаги в сжатом воздухе приводит к мгновенному разрушению режущей кромки электрода и быстрому выгоранию гафниевой вставки. Капли воды в потоке превращаются в пар под действием плазмы, и это вызывает неконтролируемые микровзрывы в зоне электрического разряда.

Процесс нарушает стабильность факела и приводит к появлению грубых заусенцев на нижней стороне реза. Кроме того, конденсат может вызвать короткое замыкание между катодом и соплом внутри головки плазмотрона. Для защиты оборудования в пневматическую систему устанавливают рефрижераторные осушители и многоступенчатые фильтры. Такая подготовка среды гарантирует получение чистого и сухого газа с точкой росы не выше +3℃.

Масляные пары из компрессора также опасны, так как они оседают на внутренних стенках каналов и обугливаются при нагреве. Слой нагара мешает правильному завихрению потока и искажает геометрию плазменного шнура. Система очистки задерживает частицы размером до 0.01 мкм, и это обеспечивает ламинарное течение воздуха через калиброванные отверстия сопла. Контроль состояния фильтров осуществляется по манометрам, которые показывают перепад давления на входе и выходе блока.

Для скоростного перемещения портала плазменной резки применяют сервоприводы переменного тока с энкодерами высокого разрешения: они обладают высокой динамикой и позволяют мгновенно разгонять массивную балку до скорости 20 м/мин и выше. Встроенная обратная связь передает контроллеру данные о реальном положении вала, и за счет этого исключается пропуск шагов при резких маневрах. Высокий крутящий момент сохраняется на всех диапазонах оборотов, что важно для преодоления инерции и сопротивления кабель-каналов.

Сервомоторы работают намного тише шаговых аналогов и не склонны к перегреву при длительной эксплуатации в три смены. Управление током осуществляется через цифровые драйверы, которые компенсируют вибрации рамы станка в реальном времени.

Выбор мощности привода зависит от массы портала и требуемых ускорений при выполнении художественной резки по сложным контурам. Соединение двигателей с зубчатыми рейками выполняют через безлюфтовые планетарные редукторы для обеспечения максимальной жесткости трансмиссии. Корпуса моторов имеют степень защиты IP65 для исключения попадания внутрь мелкодисперсной металлической пыли и влаги.

Магнитная муфта фиксирует режущую головку на каретке портала и обеспечивает защиту инструмента при случайных столкновениях. В основе конструкции лежат мощные неодимовые магниты, которые удерживают плазмотрон в строго определенном положении с высокой силой притяжения.

Если сопло натыкается на выгнувшуюся деталь или посторонний предмет, муфта мгновенно разрывает соединение и головка просто отваливается в сторону. При этом электрическая цепь безопасности размыкается, а автоматика станка немедленно останавливает движение всех осей и гасит плазму. Такая мера предосторожности предотвращает фатальную поломку корпуса плазмотрона и защищает механику портала от ударных нагрузок. После устранения причины аварии оператор легко возвращает головку на место без использования инструментов.

Прецизионные штифты на посадочных поверхностях гарантируют установку инструмента в те же координаты с погрешностью менее 10 мкм. Это избавляет от необходимости повторной привязки нулевой точки и позволяет продолжить программу с места остановки. Сила удержания магнитов рассчитана так, чтобы плазмотрон не смещался под действием вибраций и давления шлангов во время скоростной резки.
