Циркулярные пилы

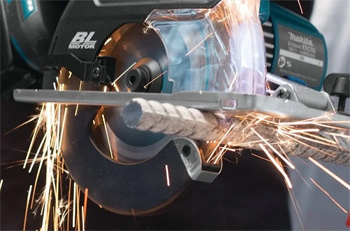

Технология сухой резки позволяет выполнять операции без использования воды или эмульсии, что значительно упрощает организацию рабочего места в цехе. В таких инструментах применяют специальные твердосплавные диски, которые выдерживают нагрев без потери режущих свойств зубьев.

Почти все тепло при контакте переходит в металлическую стружку, поэтому сама заготовка и полотно пилы остаются холодными. Такой метод предотвращает температурную деформацию тонкостенных труб и исключает появление цветов побежалости на краях стальных листов. Отсутствие жидких хладагентов избавляет от необходимости последующей очистки поверхности перед проведением сварочных работ.

Зубья инструмента имеют специфическую заточку для быстрого проникновения в плотную структуру материала без возникновения лишнего трения. Стружка получается тяжелой и не разлетается по помещению, а сразу попадает в накопительный контейнер под действием центробежной силы. Скорость вращения шпинделя в подобных моделях намеренно снижают для увеличения ресурса дорогостоящей оснастки.

Редуктор выступает посредником между высокооборотистым двигателем и пильным диском, потому что для резки стали требуется огромная сила при малых скоростях. Он преобразует энергию вращения вала и кратно увеличивает тяговое усилие на зубьях инструмента. Без этого узла диск просто заклинит в металле при малейшем сопротивлении, так как прямой привод не обеспечит нужной мощности проталкивания кромки сквозь вязкий сплав.

Внутри корпуса редуктора устанавливают косозубые шестерни из закаленной стали, которые способны выдерживать ударные нагрузки при входе в плотные слои заготовки. Качественная передача гарантирует стабильное движение полотна даже при обработке массивных швеллеров или толстостенных балок.

Вязкая смазка внутри механизма поглощает избыточное тепло и снижает уровень акустического шума при работе под давлением. Если редуктор имеет многоступенчатую конструкцию, он позволяет сохранять высокий КПД двигателя при минимальных оборотах шпинделя. Такая компоновка защищает электрическую часть от перегрузок и предотвращает преждевременный износ подшипниковых опор. Корпус узла часто отливают из алюминиевого сплава для эффективного отвода тепловой энергии во внешнюю среду.

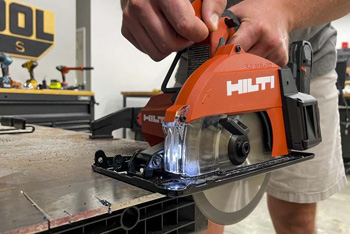

Опорная плита или подошва служит фундаментом для всего инструмента и гарантирует перпендикулярность диска относительно плоскости материала. Ее изготавливают методом литья под давлением или фрезеруют из цельной стальной пластины для обеспечения максимальной жесткости.

На нижней поверхности часто делают антифрикционное покрытие, которое облегчает скольжение тяжелого станка по поверхности нержавеющей стали. В конструкции предусматривают пазы для установки параллельного упора, который помогает выдерживать точное расстояние от края заготовки без предварительной разметки. Если подошва имеет идеальную геометрию, риск увода режущего полотна в сторону при глубоком пропиле сводится к нулю.

Механизм регулировки высоты позволяет настраивать вылет диска с точностью до 1 мм, что важно для чистоты обработки тонких листов. Наклонные шарниры с надежными зажимами обеспечивают фиксацию инструмента под углами до 45°, при этом шкала должна быть четкой и устойчивой к истиранию. В передней части плиты делают специальный вырез-визир, через который оператор видит линию будущего реза.

Напайки из металлокерамики (Cermet) сочетают в себе твердость керамических частиц и пластичность металлической связки, что идеально подходит для резки углеродистых сталей. Этот материал обладает экстремальной термостойкостью и не теряет остроту кромки при разогреве до +800℃.

В отличие от стандартных твердосплавных зубьев, такие вставки меньше подвержены диффузионному износу при контакте с разогретым металлом. Поверхность напайки имеет очень низкую шероховатость, поэтому расплавленная микростружка не прикипает к телу диска во время работы. Использование таких технологий позволяет в несколько раз увеличить интервалы между переточками инструмента при серийном производстве.

Диски с напайками Cermet позволяют значительно повысить скорость подачи, так как они легче прорезают вязкие сплавы и нержавейку. Это сокращает общее время обработки каждой детали и снижает себестоимость готовой продукции на предприятии. Полотно пилы при этом остается стабильным и не деформируется от боковых нагрузок благодаря высокой жесткости основного материала. Специальная форма заточки зубьев обеспечивает направленный отвод опилок из зоны реза для предотвращения их повторного попадания под кромку.

На теле пильного диска часто можно заметить тонкие изогнутые линии, которые прорезают с помощью прецизионного лазера. Эти прорези выполняют роль температурных компенсаторов и гасителей паразитных колебаний, возникающих при быстром вращении.

Когда металл диска нагревается от трения, лазерные швы позволяют материалу расширяться без возникновения внутренних напряжений и деформаций. Если бы таких каналов не было, полотно могло бы выгнуться в виде тарелки, что привело бы к заклиниванию и порче заготовки. Внутрь прорезей часто закачивают специальный полимерный состав, который эффективно поглощает звуковые волны и делает работу значительно тише.

Такая конструкция предотвращает возникновение резонанса, который часто становится причиной появления сколов на твердосплавных напайках. Уменьшение вибрации положительно сказывается на чистоте реза, потому что диск идет по материалу ровно и не бьет по краям пропила. Для максимально равномерного распределения нагрузок по всей окружности лазерные линии имеют форму латинской буквы или спирали.

Расклинивающий нож — плоская стальная пластина, которую устанавливают непосредственно за пильным диском в одной плоскости с ним. Его главная задача — предотвращение смыкания разрезанных частей металла сзади режущего полотна.

В процессе разделки массивных листов в материале могут освобождаться внутренние напряжения, которые стремятся сжать стенки пропила. Если нож отсутствует, заготовка зажмет вращающийся диск, что приведет к резкому выбросу инструмента в сторону оператора. Такая ситуация крайне опасна и часто становится причиной поломки зубьев или перегорания обмоток двигателя из-за мгновенной остановки вала.

Для свободного прохождения через металл толщина ножа должна быть чуть больше толщины тела диска, но меньше ширины самого развода зубьев. Конструкция позволяет регулировать положение пластины по высоте и расстоянию до режущей кромки в зависимости от диаметра оснастки. Нож также выполняет функцию защиты, так как он прикрывает заднюю часть диска и препятствует случайному контакту с ним.

В циркулярных пилах по металлу опилки имеют высокую температуру и острые края, поэтому их удаление требует специального подхода. Внутри защитного кожуха проектируют направляющий канал, который подхватывает стружку сразу после ее отрыва от заготовки. Под действием инерции и воздушного потока от вращающегося диска частицы попадают в герметичный пластиковый или металлический контейнер.

Такая емкость обычно располагается в передней или боковой части инструмента и имеет прозрачное окно для контроля уровня заполнения. Наличие пылесборника позволяет сохранять рабочую зону в чистоте и защищает глаза персонала от разлетающихся раскаленных осколков.

Для промышленного оборудования часто предусматривают патрубок для подключения внешнего стружкоотсоса или промышленного пылесоса. В этом случае мощный поток воздуха принудительно вытягивает мелкие фракции из зоны реза и отправляет их в общую систему фильтрации. Если стружка не удаляется вовремя, она начинает накапливаться внутри кожуха и может привести к заклиниванию диска или порче защитных механизмов.

Стационарные станки позволяют выполнять сложные наклонные резы благодаря поворотному механизму шпиндельного узла или рабочего стола. Управление процессом осуществляется с помощью маховиков с червячной передачей, которые обеспечивают плавное изменение положения массивных частей оборудования.

На корпусе устанавливают прецизионную шкалу с ценой деления 0.5° или цифровой индикатор для максимально точного позиционирования. После выбора нужного угла положение жестко фиксируют резьбовыми зажимами или эксцентриковыми рычагами для исключения люфта. Такая жесткость необходима, потому что силы резания стремятся вернуть диск в вертикальное положение во время контакта с металлом.

В продвинутых моделях предусмотрены предустановленные стопоры на самых популярных углах: 15°, 22.5°, 30° и 45°. Это значительно ускоряет перенастройку станка при выполнении серийных заказов на изготовление каркасных металлоконструкций. Механизм наклона часто интегрируют с системой защиты, чтобы кожух всегда правильно закрывал режущую кромку независимо от ее ориентации. Если станок имеет двусторонний наклон, оператор может обрабатывать сложные фасонные детали без их переворачивания на столе.

Система плавного пуска ограничивает пусковой ток в момент включения электродвигателя, что предотвращает резкие скачки напряжения в сети предприятия. Без этой электроники мотор мгновенно развивает максимальный крутящий момент, что вызывает сильный механический удар по шестерням редуктора. Нагрузка приводит к ускоренному износу зубчатых зацеплений и может стать причиной выкрашивания твердосплавных напаек на диске.

Ограничитель пускового тока позволяет валу разгоняться постепенно в течение 2-3 секунд до достижения рабочих оборотов. Такой режим работы защищает изоляцию обмоток от перегрева и значительно продлевает общий эксплуатационный ресурс всей силовой установки.

Для оператора наличие этой функции означает отсутствие резкого рывка инструмента в руках, что повышает безопасность и точность позиционирования. Пилу не вырывает из намеченной линии реза при старте, а диск входит в металл максимально аккуратно и плавно. Плавный пуск также снижает нагрузку на подшипники и приводные ремни, если они предусмотрены в конструкции конкретной модели. Современные блоки управления могут дополнительно ограничивать ток при случайном заклинивании полотна в глубоком пазу.

Направляющая шина — длинный профиль из экструдированного алюминия со специальными пазами для фиксации на поверхности металла. Пила устанавливается подошвой прямо на шину и перемещается по ней как по рельсам, что полностью исключает боковое смещение диска.

На нижней стороне профиля наклеивают резиновые ленты, которые предотвращают скольжение по гладкой стали и защищают заготовку от царапин. Использование такого приспособления позволяет получать идеально прямые резы длиной в несколько метров без трудоемкой предварительной разметки. Вдоль края шины проходит противоскольный вкладыш, который плотно прижимается к линии распила и обеспечивает чистоту кромки без заусенцев.

Для фиксации направляющей на больших листах используют специальные струбцины, которые вставляют в нижний паз профиля. Несколько шин можно соединять между собой с помощью стальных коннекторов для получения практически неограниченной длины прохода. Это решение заменяет дорогостоящие форматно-раскроечные станки при работе на строительных площадках или в небольших мастерских.

Контроллер константной электроники отслеживает частоту вращения вала с помощью таходатчика и мгновенно корректирует подачу тока при росте сопротивления. Когда диск входит в толстый слой стали, обороты обычно падают, что приводит к перегреву двигателя и ухудшению качества реза.

Умная система добавляет мощности именно в тот момент, когда это необходимо для поддержания стабильного темпа обработки. Это позволяет инструменту идти по металлу равномерно, без замедлений на вязких участках или в местах прохождения сварных швов. Стабильная скорость вращения важна для соблюдения теплового режима сухой резки и для сохранения ресурса твердосплавных напаек.

Если нагрузка становится критической, автоматика плавно снижает обороты или полностью отключает питание для предотвращения сгорания обмоток. Наличие обратной связи делает работу станка предсказуемой и позволяет оператору лучше чувствовать инструмент. Электронный блок также может регулировать максимальную скорость вращения под разные типы материалов, например, для нержавейки или алюминия.

Для мощных промышленных двигателей применяют систему принудительной вентиляции с использованием крыльчаток увеличенного диаметра на валу ротора. Воздух засасывается через лабиринты фильтров, которые задерживают мелкодисперсную металлическую пыль и абразивные частицы. Внутри корпуса поток распределяется таким образом, чтобы максимально эффективно омывать обмотки статора и наиболее нагруженные подшипниковые узлы.

Корпуса таких моторов часто имеют развитое оребрение, которое увеличивает площадь теплообмена с внешней средой. Если станок работает в непрерывном режиме, могут использоваться дополнительные электрические вентиляторы, которые не зависят от текущих оборотов основного шпинделя.

В некоторых высокопроизводительных моделях устанавливают датчики температуры, которые встроены непосредственно в обмотки двигателя. Если нагрев превышает установленный предел +120℃, система автоматически снижает мощность или подает сигнал о необходимости технологического перерыва. Качественная изоляция проводов выдерживает длительные термические нагрузки без риска межвиткового короткого замыкания. Отвод горячего воздуха организуют в сторону от оператора и зоны реза, чтобы не поднимать пыль с поверхности заготовки.

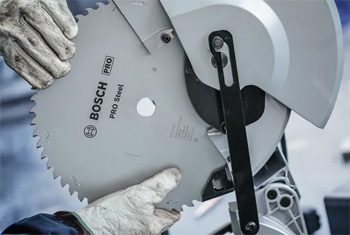

Механизм блокировки шпинделя позволяет зафиксировать вал двигателя в неподвижном состоянии для безопасного откручивания крепежного болта. Обычно он представляет собой подпружиненную стальную кнопку или рычаг, который при нажатии входит в зацепление с пазом на внутреннем фланце. Это избавляет оператора от необходимости удерживать диск руками или использовать дополнительные стопорные инструменты, которые могут повредить зубья.

Процесс смены оснастки становится быстрым и удобным, что сокращает время простоя оборудования при переходе на другой тип металла. Блокировка работает только при полностью выключенном двигателе, что гарантирует защиту от случайного запуска в процессе сервисных манипуляций.

Кнопку располагают в эргономичной зоне на корпусе редуктора, чтобы ее можно было нажать одной рукой. После затягивания фланца механизм автоматически возвращается в исходное положение под действием пружины и не мешает вращению при работе. Если фиксация выполнена надежно, риск самопроизвольного откручивания диска из-за инерции при резкой остановке сводится к минимуму.
