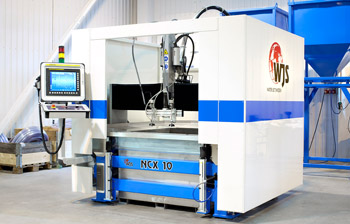

Станки гидроабразивной резки

Насосы прямого привода преобразуют вращение мощного электродвигателя в возвратно-поступательное движение плунжеров через массивный коленчатый вал. Подобная конструкция обладает высоким коэффициентом полезного действия, который достигает 90% и более при полной нагрузке. Поток воды получается очень стабильным, потому что три или более поршней работают поочередно и создают постоянный напор без резких пульсаций.

Такие агрегаты потребляют меньше электроэнергии при выполнении типовых задач по раскрою листового алюминия или меди. Они имеют компактные размеры и не требуют сложной гидравлической системы для управления циклом сжатия. Уровень шума при работе остается в пределах нормы, а техобслуживание сводится к регулярной замене масла в картере.

Мультипликаторные установки используют энергию гидравлического масла для перемещения поршня большого диаметра, который толкает плунжер высокого давления. Данный метод позволяет получать давление до 6000 бар и выше, что необходимо для быстрой резки толстых заготовок из титана или броневой стали. Поршень совершает редкие ходы, поэтому ресурс динамических уплотнений в таких системах значительно выше.

Фокусирующую трубку производят из наноструктурированного карбида вольфрама методом спекания под экстремальным давлением. Этот узел принимает на себя основной удар абразивных зерен, которые вылетают из сопла со скоростью звука. Внутренняя поверхность канала проходит многократную алмазную полировку для снижения трения и обеспечения идеальной формы водяной струи.

Длина трубки обычно составляет от 50 до 100 мм, потому что этот параметр определяет фокусировку и пробивную способность потока. Если диаметр отверстия увеличится на 0.1 мм из-за естественного износа, точность резки и качество кромок сразу ухудшатся. Применение композитных материалов с добавлением кобальта повышает стойкость детали к ударным нагрузкам при частых включениях подачи песка.

Твердосплавные компоненты требуют бережного обращения, так как керамика обладает высокой хрупкостью при случайных боковых ударах о заготовку. Замену трубки производят сразу при появлении признаков конусности на готовых деталях или при изменении звука процесса резки. Системы крепления позволяют центрировать узел за считанные секунды без использования сложного измерительного инструмента.

При гидроабразивной обработке струя теряет часть энергии в глубине материала, что приводит к появлению конусности на кромках деталей. Для устранения этого дефекта станки оснащают 5-осевыми режущими головками с функцией автоматического наклона. Приводы перемещают сопло под нужным углом к поверхности заготовки прямо во время движения по траектории.

Система ЧПУ мгновенно рассчитывает величину отклонения исходя из толщины металла и выбранной скорости подачи. Передняя часть струи при этом остается строго в пределах контура, а наклон компенсирует расширение потока в нижней части реза. Такое решение позволяет получать идеально перпендикулярные торцы на массивных стальных плитах толщиной до 200 мм.

Механизм компенсации включает в себя прецизионные сервомоторы и безлюфтовые редукторы, которые обеспечивают точность позиционирования до 0.01 градуса. Когда станок выполняет поворот на остром углу, головка совершает сложное движение для устранения эффекта отставания струи. Если такая функция отсутствует, для достижения приемлемого качества финишной поверхности скорость резки приходится снижать в несколько раз.

Дозатор абразива обеспечивает равномерное поступление песка в смесительную камеру режущей головки под воздействием силы тяжести или сжатого воздуха. Порошок загружают в промежуточный бункер, из которого он подается на вращающийся диск или вибропитатель с регулируемой скоростью. Количество материала определяют в граммах за минуту, потому что избыток песка может вызвать засор, а дефицит резко снизит производительность.

Управление процессом осуществляет электроника станка, которая подстраивает расход в зависимости от режима обработки металла. Когда струя воды проходит через форсунку, она создает эффект вакуума, который буквально затягивает частицы абразива в общий поток. Правильная настройка этого узла исключает рывки и прерывания в процессе пробивки толстых листов стали.

Для контроля наличия материала в системе устанавливают оптические датчики, которые подают сигнал на пульт при опустошении основного резервуара. Воздушные осушители предотвращают слипание песчинок из-за высокой влажности в цехе, так как даже небольшая пробка может остановить работу всего комплекса. Все соединительные шланги изготавливают из износостойких полимеров, которые не протираются под действием постоянного потока острых частиц.

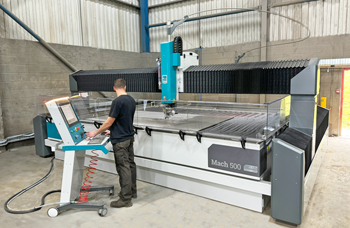

Защита прецизионных направляющих имеет решающее значение для долговечности станка, так как абразивный шлам обладает экстремальными разрушительными свойствами. На оси портала устанавливают герметичные гофрированные чехлы, которые изготавливают из многослойных синтетических материалов с полиуретановым покрытием. Эти меха полностью закрывают подвижные элементы от брызг воды и оседания мелкодисперсной пыли во время работы.

Дополнительно применяют системы лабиринтных уплотнений и ворсовые щетки, которые очищают рельсы при каждом перемещении каретки. Если частица песка попадет в зону трения, она мгновенно повредит беговые дорожки подшипников и приведет к потере точности позиционирования головки. В некоторых моделях используют избыточное давление воздуха внутри защитных кожухов для выдувания пыли.

Стальные телескопические щиты закрывают наиболее уязвимые участки станины и предотвращают механические повреждения от падения тяжелых заготовок. Смазочные ниппели располагают в доступных местах, чтобы оператор мог своевременно обновлять защитный слой масла на трущихся поверхностях. Автоматические системы смазки подают состав строго по графику, что вымывает продукты износа из рабочих узлов и защищает металл от коррозии.

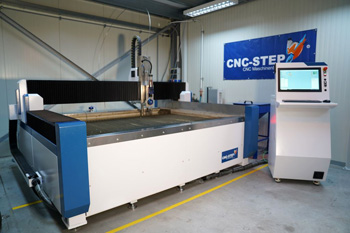

Станина портального станка должна обладать огромной массой и жесткостью для компенсации динамических нагрузок при резких сменах направления движения головки. Ее сваривают из толстостенных стальных балок и швеллеров, которые проходят снятие внутренних напряжений термическим отпуском. Это гарантирует сохранение идеальной геометрии основания в течение десятилетий эксплуатации под воздействием вибраций и перепадов температуры.

Сталь лучше поглощает колебания от насоса и приводов по сравнению с легкими алюминиевыми сплавами. Вес станины предотвращает смещение оборудования при перемещении заготовок по рабочему столу. Основание обрабатывают антикоррозийными грунтами и эмалями для защиты от постоянного контакта с водой и влажным воздухом.

Посадочные места под направляющие фрезеруют и шлифуют на прецизионных станках с одной установки для достижения безупречной параллельности осей. Если рама будет иметь недостаточную прочность, возникнет упругая деформация, которая приведет к искажению размеров вырезаемых деталей. Конструкция часто предусматривает наличие внутренних ребер жесткости, которые увеличивают сопротивление на скручивание и изгиб.

Система удаления шлама состоит из сети заборных патрубков на дне ванны и центробежного сепаратора для отделения твердых частиц от воды. Насос перекачивает загрязненную смесь в резервуар, где под действием гравитации песок оседает в мешки-фильтры или скребковые контейнеры. Очищенная жидкость возвращается обратно в ванну, что позволяет поддерживать стабильный уровень воды.

Такой метод избавляет от необходимости ручной очистки огромного бака, которая требует полной остановки производства на несколько дней. Постоянная циркуляция среды предотвращает слеживание абразива на дне и превращение его в твердый монолит. Оборудование может работать в непрерывном режиме, пока оператор заменяет наполненные контейнеры новыми емкостями.

В некоторых моделях станков применяют цепные конвейеры со стальными лопатками, которые медленно перемещают осадок к наклонному желобу. Это решение идеально подходит для крупных портальных комплексов с большим объемом перерабатываемого материала в смену. Трубопроводы изготавливают из толстостенных труб, которые выдерживают абразивный износ от потока отработанного гранатового песка.

Водяное сопло (дюза) формирует струю сверхвысокого давления и направляет ее в смесительную камеру для контакта с абразивом. Рубиновые и сапфировые вставки относятся к бюджетному сегменту, так как имеют доступную стоимость при неплохих эксплуатационных характеристиках. Ресурс такого инструмента составляет от 40 до 60 часов работы, после чего отверстие теряет свою правильную форму из-за эрозии.

Рубиновые материалы чувствительны к качеству подготовки воды и могут разрушиться при попадании мельчайших твердых частиц из магистрали. Их чаще выбирают для выполнения разовых заказов или для обработки мягких сплавов, где не требуется экстремальная точность. При выходе из строя кольцо может расколоться на мелкие части, что потребует немедленной остановки процесса.

Алмазные дюзы стоят значительно дороже, но их срок службы достигает 800-1000 часов непрерывной резки при соблюдении регламента обслуживания. Кристалл обладает уникальной твердостью и химической инертностью, что позволяет сохранять диаметр отверстия неизменным на протяжении всего периода эксплуатации. Алмаз выдерживает более агрессивные режимы давления и позволяет работать на максимальных скоростях подачи без риска повреждения форсунки.

Качество воды напрямую влияет на долговечность дорогостоящих компонентов насоса высокого давления и прецизионных сопел. Если использовать обычную водопроводную воду, содержащиеся в ней соли кальция и магния начнут кристаллизоваться на плунжерах и клапанах. Образование накипи приводит к появлению царапин на уплотнениях, что вызывает утечки и падение рабочего давления в системе.

Система водоподготовки включает в механические фильтры для удаления взвесей и ионообменные колонны для снижения общей жесткости среды. Также применяют установки обратного осмоса, которые удаляют до 99% всех растворенных минералов и микроорганизмов. Подготовленная вода становится химически нейтральной и не вызывает коррозию внутренних каналов стального гидравлического блока.

Контроль электропроводности жидкости позволяет своевременно менять картриджи в фильтрах и поддерживать параметры в заданном диапазоне. Если показатель TDS превышает установленную норму, ресурс уплотнений сокращается в несколько раз из-за абразивного воздействия солей. Предварительное охлаждение воды также важно для стабильной работы насоса, потому что перегретая жидкость снижает эффективность охлаждения плунжеров.

Листовой металл часто имеет деформации или внутренние напряжения, которые вызывают изгиб заготовки после начала процесса резки. Бесконтактный датчик постоянно измеряет расстояние от сопла до поверхности материала и передает данные в систему ЧПУ станка.

Если расстояние сокращается до критического предела, электроника мгновенно корректирует положение оси Z и поднимает головку вверх. Это предотвращает столкновение дорогостоящего узла с деталью, которое могло бы привести к поломке фокусирующей трубки или заклиниванию приводов. В качестве измерительных элементов используют ультразвуковые или емкостные сенсоры, которые стабильно работают в условиях водяного тумана и брызг шлама.

Алгоритмы управления учитывают скорость перемещения портала и динамически меняют высоту зазора для поддержания оптимальной энергии струи. Если сопло находится слишком высоко, поток воды начинает расширяться и точность резки заметно ухудшается. При слишком низком положении возникает риск засасывания воды обратно в абразивный канал, что вызовет мгновенное образование пробки из песка.

Сменные ламели — вертикальные стальные или оцинкованные полосы, на которые укладывают заготовки во время проведения работ. Они служат опорой для металла и принимают на себя остаточную энергию водяной струи после прохождения через основной материал. Со временем верхняя кромка пластин изнашивается и прорезается, поэтому их конструкция предусматривает быструю замену без разборки станины.

Ламели устанавливают в специальные пазы ванны с определенным шагом для обеспечения устойчивости как крупных плит, так и мелких деталей. Если полосы имеют сильный износ, мелкие изделия могут провалиться на дно бака или занять наклонное положение. Использование гребенчатой структуры минимизирует количество брызг, которые летят обратно на нижнюю поверхность заготовки.

Для изготовления этих элементов выбирают обычную конструкционную сталь, потому что они являются расходным материалом с ограниченным сроком службы. В некоторых случаях применяют ламели из меди или пластика, если необходимо полностью исключить появление искр или царапин на поверхности цветных металлов. Расположение пластин можно менять в зависимости от геометрии конкретной детали.

Плунжеры — ключевые детали насоса, которые непосредственно сжимают воду до экстремальных значений давления в рабочих камерах. Их изготавливают из высокопрочной технической керамики или нержавеющей стали с твердым керамическим покрытием для сопротивления износу. Поверхность детали шлифуют до зеркального блеска, чтобы обеспечить минимальное трение и герметичность в зоне динамических уплотнений.

В процессе работы плунжер совершает возвратно-поступательные движения внутри цилиндра, всасывая воду через клапан и выталкивая ее в магистраль. Высокая твердость материала предотвращает появление задиров и царапин при попадании микроскопических загрязнений из системы водоснабжения. Керамика обладает термической стабильностью и не расширяется при нагреве от трения.

Для охлаждения зоны контакта используют отдельный контур с проточной водой, который отводит тепло от уплотнительных колец и штока. Если подача охладителя прекратится, высокая температура мгновенно разрушит полимерные манжеты и приведет к аварийной остановке станка. Система крепления плунжера обеспечивает его самоцентрирование относительно оси цилиндра для равномерного распределения нагрузки на подшипники.

Установка нескольких режущих головок на один портал позволяет кратно увеличить производительность станка при раскрое серийных партий одинаковых деталей. Каждую головку закрепляют на каретке с возможностью ручной или автоматической регулировки расстояния между ними по оси X.

Поток воды от одного мощного насоса распределяют через систему стальных коллекторов, что обеспечивает равное давление во всех активных соплах. Синхронное перемещение инструментов гарантирует полную идентичность готовых изделий и сокращает общее время работы дорогостоящего оборудования. Когда требуется вырезать одну крупную заготовку, лишние модули просто отключают и сдвигают.

При использовании многоголовочной схемы важно контролировать общий расход абразивного материала и воды для поддержания стабильности параметров резки. Система ЧПУ управляет подачей песка отдельно для каждого модуля, что предотвращает засорение каналов при случайной остановке одной из форсунок. Мощности насоса должно хватать для поддержания напора на всех активных выходах одновременно без потери скорости прохода.
