Резка листов алюминия

Технология лазерного раскроя обеспечивает исключительную чистоту кромки и высокую скорость работы с листовым прокатом. Когда узкий луч воздействует на поверхность металла, он мгновенно плавит его и выдувает остатки расплава струей вспомогательного газа. Метод позволяет создавать детали со сложными контурами и мелкими отверстиями, которые невозможно получить на другом оборудовании. При использовании станков с программным управлением риск получения брака сводится к нулевым значениям.

Алюминий обладает высокой отражательной способностью, поэтому для его обработки выбирают современные твердотельные или оптоволоконные лазеры. Они легко преодолевают сопротивление материала и гарантируют стабильность процесса на всей площади листа. Отсутствие механического контакта исключает деформацию тонких заготовок и сохраняет их идеальную плоскостность.

Тонкий рез экономит дорогостоящее сырье и повышает коэффициент использования металла. Когда раскрой ведут в автоматическом режиме, точность позиционирования достигает 0,05 мм. Результат избавляет от необходимости проводить последующую механическую обработку краев.

Возможности лазерного оборудования позволяют эффективно обрабатывать алюминиевые листы толщиной до 20–25 мм. Этот предел зависит от мощности установленного излучателя и типа используемого газа для продувки зоны реза. Когда толщина металла превышает 10 мм, процесс требует применения азота под высоким давлением, чтобы исключить окисление кромок. Если станок имеет мощность 6 кВт и более, он справляется с толстолистовым прокатом на высокой скорости.

При работе с плитами большого сечения лазерный луч может давать небольшую конусность, которая увеличивается к нижней части реза. Для сохранения точности параметров оператор корректирует фокусное расстояние и скорость перемещения головки. Тонкие листы, от 0,5 до 3 мм, разрезают мгновенно, потому что энергия луча прошивает их без малейшего сопротивления.

Для работы с заготовками толщиной более 30 мм лазерную технологию заменяют на плазменную или гидроабразивную резку. Выбор метода зависит от требований к качеству поверхности и к будущему назначению детали.

Способность алюминия быстро отводить тепло от зоны нагрева создает определенные сложности при термическом раскрое. Когда лазер или плазма воздействуют на точку реза, энергия быстро распространяется вглубь материала. Это может привести к нежелательному оплавлению кромок и потере четкости контура на тонких листах.

Чтобы компенсировать этот эффект, используют импульсные режимы работы оборудования или увеличивают скорость движения режущей головки. Высокая мощность луча позволяет мгновенно достигать температуры плавления раньше, чем тепло успеет уйти в основную массу заготовки. Если настройки подобраны неверно, металл может начать деформироваться из-за неравномерного термического расширения.

Термическое воздействие требует постоянного контроля со стороны автоматики, так как алюминий ведет себя иначе, чем сталь. Когда теплопроводность материала слишком высока, зона термического влияния может расшириться и изменить свойства сплава на краях. Системы датчиков отслеживают состояние поверхности и корректируют мощность излучения в режиме реального времени.

Обработка листов с выпуклым рисунком типа «квинтет» или «алмаз» требует особого подхода к фиксации и позиционированию. Лазерная резка считается лучшим способом для работы с таким прокатом, потому что она исключает механическое давление на поверхность.

Когда луч проходит через выступы рифления, автоматическая система слежения за фокусом мгновенно меняет высоту головки. Это позволяет сохранять стабильную ширину реза независимо от перепада высот на поверхности листа. Если использовать механические ножницы, рисунок может смяться или поцарапаться в местах прижима заготовки. Лазер гарантирует сохранение декоративных свойств материала по всей площади детали.

При раскрое рифленого проката важно правильно выбрать сторону укладки листа на рабочий стол станка. Когда лицевая сторона направлена вверх, датчики точнее считывают профиль поверхности и обеспечивают идеальную траекторию. Если рисунок имеет большую высоту, скорость резки немного снижают, чтобы исключить отклонение луча при прохождении через грани ромбов.

Использование водяной струи с добавлением абразивного песка позволяет резать алюминий любой толщины без нагрева материала. Когда температура в зоне реза не превышает +60–90℃, физические свойства металла остаются полностью неизменными. Этот метод называют «холодным», потому что он исключает термическую деформацию и закалку краев заготовки.

Гидроабразивная технология справляется с алюминиевыми плитами толщиной до 150–200 мм, что недоступно для лазерных установок. Струя воды под колоссальным давлением прошивает металл чисто и ровно, оставляя поверхность кромок матовой и гладкой. Если проект требует высокой точности для массивных деталей, этот способ становится единственным верным решением.

Метод позволяет резать алюминий в пачках, когда несколько листов укладывают друг на друга для одновременной обработки. Когда струя проходит сквозь пакет металла, она сохраняет свою энергию и обеспечивает идентичность размеров всех заготовок в партии. Гидроабразив не создает нагара или окалины, поэтому детали не нуждаются в последующей очистке или травлении.

Образование застывших капель металла на нижней кромке реза связано с неправильным подбором параметров подачи газа или с ошибками в выборе скорости движения головки. Когда вспомогательный газ не успевает выдуть весь расплав из узкого зазора, алюминий застывает в виде острых наплывов.

Чтобы получить чистый срез, давление азота или воздуха в зоне резки увеличивают до расчетных значений. Если использовать качественный режущий инструмент и своевременно менять сопла, риск появления грата снижается до минимума. Правильная настройка фокусного расстояния лазерного луча также способствует формированию ровной кромки без дефектов. При работе с тонкими листами грат практически не образуется, потому что металл прорезают очень быстро.

Для удаления случайных наплывов после механической или плазменной резки применяют ручную или автоматическую зачистку краев. Когда детали имеют сложную форму, использование шлифовальных машин требует осторожности, чтобы не повредить основную поверхность. Если алюминий режут на гидроабразивном станке, грат полностью отсутствует из-за специфики воздействия водяной струи. При лазерной обработке в среде кислорода на кромке может появиться тонкая оксидная пленка, которую легко снимают при необходимости.

Плазменная технология эффективна для быстрого разделения алюминиевого проката средней и большой толщины. Когда нужно разрезать лист толщиной от 10 мм, плазморез показывает высокую производительность и низкую себестоимость погонного метра. Для очень тонкого металла этот метод используют редко, потому что высокая температура дуги может вызвать коробление заготовки.

Если требуется раскрой тонких листов именно плазмой, выбирают современные аппараты с режимом точной резки и высокой плотностью тока. Использование специальных газовых смесей на основе аргона и водорода позволяет улучшить качество поверхности и уменьшить зону термического влияния. Но точность лазера в этом диапазоне толщин остается недосягаемой для плазменных систем.

При работе с плазморезом кромка алюминия может приобретать некоторую шероховатость и небольшое отклонение от вертикали. Когда детали планируют использовать под сварку, такие особенности не считаются критичными и легко устраняются. Если же к заготовке предъявляют высокие требования по дизайну, после плазмы потребуется дополнительная механическая шлифовка.

Дюралюминий отличается от чистого алюминия повышенной твердостью и прочностью из-за наличия меди и магния в составе. Когда этот материал подвергают термической резке, необходимо учитывать его склонность к образованию микротрещин в зоне нагрева. Лазерный луч отлично справляется с дюралем, но требует точной корректировки мощности для предотвращения перегрева кромок.

Если сплав имеет высокую степень легирования, скорость подачи немного снижают, чтобы обеспечить стабильность провара. Отсутствие пластичности делает дюралюминий более чувствительным к механическим ударам при гильотинной рубке, поэтому для ответственных деталей всегда выбирают бесконтактные методы раскроя, которые сохраняют целостность структуры.

При использовании механических пил для дюраля выбирают диски с твердосплавными напайками и специальной геометрией зуба. Когда инструмент входит в металл, он должен срезать слой чисто и без вибраций, чтобы не вызвать усталостное разрушение материала. Применение смазочно-охлаждающих эмульсий обязательно, потому что они предотвращают налипание твердых частиц на режущую кромку. После завершения процесса кромки дюралевых деталей часто требуют снятия фаски для устранения концентраторов напряжения.

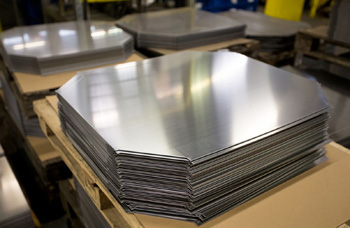

Числовое программное управление позволяет полностью исключить влияние человеческого фактора на качество и точность раскроя. Когда все параметры процесса заложены в компьютерную программу, станок выполняет движения с безупречной точностью до нескольких микрон. Это позволяет создавать абсолютно идентичные детали в любых количествах, что крайне важно для массового производства.

Программное обеспечение автоматически рассчитывает оптимальную траекторию движения инструмента для сокращения времени цикла. Если форма детали очень сложная, только ЧПУ может обеспечить плавность линий и точность сопряжения всех углов. Оператор лишь загружает чертеж и следит за состоянием расходных материалов через монитор системы.

Автоматика мгновенно реагирует на любые изменения в процессе резки и корректирует параметры без остановки станка. Когда луч проходит через участки с разной толщиной или текстурой, система слежения удерживает фокус в нужной точке. Использование ЧПУ также позволяет значительно сэкономить металл за счет плотной раскладки заготовок на одном листе. Это снижает себестоимость каждой детали и делает конечный продукт более конкурентоспособным.

Использование гильотин или пресс-ножниц создает значительные нагрузки на края заготовки в момент разделения металла. Когда нож давит на лист, в структуре сплава возникают напряжения, которые могут привести к появлению микроскопических трещин. Особенно часто этот эффект наблюдается на твердых марках алюминия и дюралюминия, обладающих низкой пластичностью.

Когда лезвие затуплено или зазор между ножами выставлен неправильно, риск повреждения кромки возрастает многократно. Такие дефекты не всегда заметны сразу, но они могут проявить себя при последующей гибке или эксплуатации изделия под нагрузкой. Поэтому для ответственных деталей механическую рубку стараются заменять более деликатными способами обработки.

Чтобы минимизировать негативное влияние механического воздействия, используют острый инструмент и строго соблюдают технологические зазоры. Когда металл имеет большую толщину, его предварительно подогревают для повышения пластичности, хотя это усложняет процесс. Применение дисковых пил считается более безопасным методом механической резки, потому что они снимают стружку постепенно. В этом случае риск образования глубоких трещин практически исключен при условии правильного подбора режимов резания.

Алюминий относится к мягким металлам и легко повреждается при контакте с твердыми предметами или при перемещении по рабочему столу. Чтобы сохранить зеркальную или шлифованную поверхность, листы часто заказывают с нанесенной на заводе защитной пленкой. Когда выполняют лазерную резку, луч проходит сквозь это покрытие без его отслоения, защищая окружающее пространство от брызг и царапин.

Если пленка отсутствует, на рабочий стол станка устанавливают специальные щетки или полимерные опоры, исключающие трение металла о сталь. Использование вакуумных захватов при перемещении листов также помогает избежать появления потертостей и вмятин. Очистка оборудования перед началом работы удаляет мелкую стружку, которая может оставить глубокие следы на поверхности.

При механической резке важно следить за чистотой прижимных устройств и опорных планок. Когда заготовку фиксируют в станке, под зажимы подкладывают мягкие проставки из картона, резины или пластика. Если детали имеют финишную декоративную отделку, их упаковывают в бумагу сразу после выхода из зоны раскроя. Любое перемещение изделий в цеху должно быть организовано так, чтобы исключить контакт заготовок друг с другом.

Высокая концентрация энергии лазерного луча создает кратковременный нагрев в очень узкой зоне, ширина которой не превышает 0,1–0,3 мм. Когда процесс идет на высокой скорости, тепло не успевает распространиться в основную массу алюминиевого листа. Но это означает, что механические свойства материала внутри заготовки остаются полностью неизменными. На самой кромке может произойти незначительное оплавление или изменение микроструктуры, но для большинства промышленных задач это не имеет значения.

Если деталь предназначена для использования в условиях экстремальных нагрузок, зону термического влияния можно удалить легкой шлифовкой. Применение азота в качестве вспомогательного газа предотвращает окисление среза и сохраняет его химическую чистоту.

Современные лазерные установки позволяют настраивать параметры таким образом, чтобы минимизировать любое воздействие на структуру сплава. Когда используют импульсный режим, тепловая нагрузка на металл снижается еще больше. В результате кромка получается твердой и ровной, что часто даже упрощает последующую сборку. Алюминий не склонен к закалке так сильно, как углеродистая сталь, поэтому края реза остаются пластичными.
