Портативные плазменные станки

Продолжительность включения, или ПВ, определяет время непрерывной работы оборудования на максимальном токе в рамках десятиминутного цикла. Когда паспортные данные указывают значение 60%, агрегат может резать металл в течение 6 минут, а оставшиеся 4 он должен остывать.

Малогабаритные корпуса имеют плотную компоновку узлов, поэтому отвод тепла от силовых транзисторов происходит медленнее. Если превысить установленный лимит, сработает термозащита и автоматика полностью заблокирует подачу тока на плазмотрон. Данный параметр напрямую зависит от температуры окружающего воздуха в месте проведения работ. При охлаждении до +10℃ реальное время работы возрастает, а в летнюю жару интервалы между паузами приходится сокращать для сохранения ресурса электроники.

Высокий показатель ПВ гарантирует стабильность дуги при выполнении длинных резов на толстых стальных плитах. Производители мощных портативных систем оснащают их интеллектуальными вентиляторами, которые меняют скорость вращения в зависимости от нагрева радиаторов. Такая схема снижает потребление энергии и уменьшает количество пыли, которую засасывает внутрь корпуса. Когда аппарат выбирают для интенсивного демонтажа металлоконструкций, приоритет отдают моделям с ПВ 80-100%.

Встроенный воздушный компрессор обеспечивает полную автономность оборудования при работе на удаленных объектах или строительных лесах. Подобная конструкция избавляет от необходимости транспортировки тяжелых баллонов или громоздких стационарных установок. Малогабаритный поршневой насос располагают внутри основного корпуса станка, и он получает питание от общего блока управления.

Этот вариант идеально подходит для оперативной резки тонких листов металла до 10-12 мм на выезде. Мастеру достаточно подключить аппарат к обычной розетке 220В, чтобы сразу приступить к выполнению задачи. Внутренняя система автоматически подстраивает давление воздуха под выбранную силу тока для стабильного формирования плазменного шнура.

Однако интегрированные помпы имеют ограниченную производительность по сравнению с внешними промышленными компрессорами. Если требуется разделка массивных заготовок толщиной 40-50 мм, мощности встроенного узла может не хватить для эффективного выдувания расплава. В таких случаях аппараты снабжают переключателем на внешнюю магистраль для подачи газа под давлением до 6-8 бар.

Подключение портативного аппарата к автономному генератору требует точного учета мощности и стабильности выходного напряжения силовой установки. Плазменная резка создает резкие скачки потребления тока в моменты поджига и гашения дуги, и за счет этого возникают опасные просадки в сети.

Для корректной работы выбирают генераторы инверторного типа с запасом мощности не менее 30% от номинала самого плазмореза. Если использовать слабый источник энергии, электронные платы управления могут выйти из строя из-за высокочастотных помех и перепадов частоты. Многие современные мобильные станки оснащают модулями PFC, которые позволяют работать в широком диапазоне входных параметров от 160 до 260В. Подобная защита исключает сбои в программных алгоритмах и гарантирует ровное горение плазмы.

Качество топлива в генераторе также влияет на стабильность процесса, потому что неровная работа двигателя вызывает мерцание дуги. Перед началом резки важно убедиться в надежном заземлении обеих машин для предотвращения накопления статического заряда на корпусе. Длинные соединительные кабели между генератором и станком должны иметь увеличенное сечение жил. Использование стабилизаторов напряжения обеспечивает дополнительную страховку для чувствительной начинки инвертора.

Технология пилотной дуги позволяет инициировать поток плазмы без прямого соприкосновения медного сопла с поверхностью заготовки. Внутри плазмотрона высоковольтный разряд пробивает воздушный зазор между электродом и насадкой, создавая факел малого тока.

Когда оператор приближает горелку к металлу, основная силовая дуга переносится на деталь и начинается процесс плавления материала. Этот метод значительно продлевает ресурс расходных материалов, потому что исключаются ударные нагрузки на кромку сопла. Бесконтактный старт незаменим при работе с ржавыми листами или окрашенными поверхностями, так как дуга легко пробивает слой диэлектрика.

Наличие функции пилотной дуги позволяет резать металлические сетки и решетки без постоянного перезапуска аппарата в местах пустот. Плазма продолжает гореть в дежурном режиме, когда инструмент перемещается от одного прутка к другому над отверстиями. Подобная автоматизация повышает производительность труда и снижает нагрузку на пальцы при нажатии пусковой кнопки. Для предотвращения перегрева головки внутренние схемы защиты отключают дежурный факел, если перенос на заготовку не произошел в течение нескольких секунд.

Модуль коррекции коэффициента мощности (PFC) стабилизирует работу плазмореза при значительных колебаниях напряжения в первичной электрической сети. Это устройство выравнивает форму потребляемого тока и позволяет инвертору выдавать паспортную мощность даже при падении вольтажа до 160В. Подобные ситуации часто случаются на строительных площадках или в гаражных кооперативах с изношенными силовыми линиями.

Блок PFC эффективно подавляет обратные помехи, которые плазморез выбрасывает в общую сеть, и за счет этого защищает соседнюю электронику от сбоев. Использование данной технологии снижает нагрузку на сетевые провода и позволяет применять удлинители длиной до 50-70 м без потери качества резки. Экономия электроэнергии при наличии корректора достигает 20-25% за счет оптимизации фазового сдвига.

Аппараты с поддержкой широкого диапазона питания более универсальны и могут работать от промышленных или бытовых розеток без перенастройки. Внутренние конденсаторы модуля накапливают заряд и сглаживают пульсации при входе в металл, что гарантирует идеальную гладкость финишной кромки. Если напряжение внезапно возрастет до 280В, автоматика плавно снизит нагрузку или перейдет в режим защиты без повреждения силовых транзисторов.

Попадание конденсата в поток плазмообразующего газа приводит к мгновенному разрушению активной вставки катода и появлению нагара на сопле. Под воздействием экстремальной температуры +20000℃ молекулы воды превращаются в пар и вызывают микровзрывы внутри плазменного канала.

Этот процесс нарушает геометрию факела, поэтому дуга начинает отклоняться от оси и прожигать стенки медного наконечника. В результате кромка заготовки получается рваной, а ширина пропила увеличивается в несколько раз по сравнению с нормой. Наличие влаги также способствует образованию азотистых соединений, которые делают торцы деталей твердыми и хрупкими. Такая поверхность плохо поддается последующей сварке и требует долгой механической шлифовки для удаления окалины.

Для защиты инструмента в портативные станки встраивают многоступенчатые фильтры-осушители с автоматическим сливом конденсата. Сжатый воздух проходит через сетчатые элементы и картриджи с силикагелем, которые задерживают до 99% паров влаги и масла. Чистота среды имеет решающее значение при работе в условиях высокой влажности или тумана на открытых площадках.

Портативные плазморезы позволяют разделять заготовки с толстым слоем краски, грунтовки или коррозии без предварительной механической зачистки поверхности. Плазменная дуга обладает высокой проникающей способностью и легко испаряет непроводящие налеты для создания надежного электрического контакта. Но продукты сгорания старых покрытий выделяют едкий дым и могут загрязнять внешнюю часть сопла плазмотрона.

Для качественной работы в таких условиях используют увеличенное давление газа, которое эффективно сдувает мусор из зоны реза. Магнитный зажим провода заземления крепят максимально близко к месту начала обработки для обеспечения стабильного тока в цепи. Если слой ржавчины слишком велик, автоматика может кратковременно повышать напряжение для поддержания стабильности дуги.

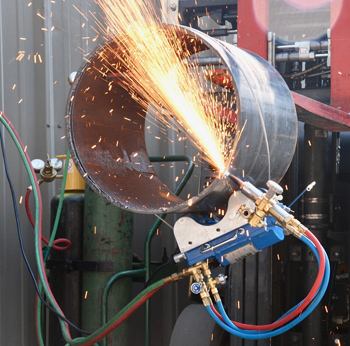

В процессе разделки грязного металла часто возникают обратные брызги расплава, поэтому защитный экран головки должен быть всегда в исправном состоянии. Использование керамических насадок предотвращает налипание частиц шлака на медные детали инструмента. Когда режут старые трубы или резервуары, скорость подачи немного снижают, чтобы обеспечить полную прошивку материала через все наслоения.

Дистанционная пружина или каретка с роликами удерживает сопло плазмотрона на строго заданном расстоянии от поверхности металлического листа. Сохранение зазора в 2-4 мм критично для правильного формирования плазменного шнура и предотвращения перегрева медного наконечника.

Если прижать сопло вплотную к детали, возникнет риск короткого замыкания и мгновенного разрушения расходных материалов. При слишком большом удалении дуга теряет плотность энергии, и на нижней стороне реза образуется массивный грат. Пружинный упор обеспечивает опору для руки оператора, что позволяет вести инструмент плавно и без дрожи вдоль линии разметки.

Материал для дистанционных насадок выбирают из нержавеющей стали, которая не боится высоких температур и не приваривается к заготовке. Конструкция пружины позволяет легко менять ее положение или снимать для работы в труднодоступных углах конструкций. В некоторых моделях портативных станков используют керамические защитные колпаки, которые выполняют ту же функцию без использования проволочных элементов.

Контроль состояния центральной вставки из гафния позволяет вовремя производить замену катода и предотвращает фатальную поломку корпуса плазмотрона. В процессе работы этот тугоплавкий элемент постепенно выгорает под действием ионной бомбардировки, образуя кратер в торце медного стержня.

Критическим считается углубление более 1.5-2.0 мм в зависимости от мощности конкретной модели аппарата. Если продолжить эксплуатацию изношенного электрода, дуга начнет гореть нестабильно и может перекинуться на медную оболочку или само сопло. Это вызовет мгновенное расплавление внутренних узлов головки и потребует дорогостоящего ремонта всего инструмента.

Поверхность гафниевого сердечника должна оставаться гладкой и иметь серебристый или серый оттенок без признаков обугливания. Появление черного налета на торце катода часто сигнализирует о плохом качестве воздуха или наличии паров масла в системе. Когда износ достигает предельных значений, звук дуги становится более шипящим, а цвет плазмы может измениться на зеленоватый из-за горения меди.

Специальное ограждение или складной экран защищают персонал от опасного ультрафиолетового излучения и разлета раскаленных частиц металла. Процесс плазменной резки сопровождается ярким свечением, которое способно вызвать ожоги роговицы глаза даже на значительном расстоянии.

Стенки кабины изготавливают из негорючих материалов и снабжают смотровыми окнами со специальными светофильтрами. Подобная изоляция зоны обработки также удерживает внутри мелкодисперсную пыль и дым для их последующего удаления вытяжной системой. Если портативный станок устанавливают в общем цехе, наличие защитного барьера обязательно. Это позволяет другим сотрудникам находиться рядом с оборудованием без использования индивидуальных масок.

Внутри закрытой зоны проще организовать эффективный сбор шлама и очистку воздуха с помощью компактных фильтровальных установок. Кожух также снижает уровень акустического шума от плазменной струи, что делает условия труда более комфортными. Прозрачные вставки из поликарбоната не бьются при случайных ударах и сохраняются в течение долгого времени.

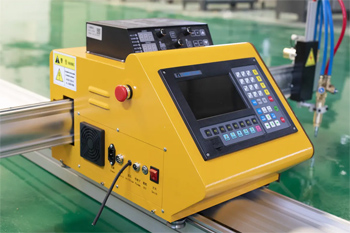

Цифровая или аналоговая панель управления позволяет точно настраивать поток плазмообразующего газа в соответствии с выбранным режимом резки. Оператор вращает регулятор давления на передней стенке аппарата, ориентируясь по показаниям встроенного манометра или ЖК-дисплея.

Точный расход воздуха обеспечивает не только формирование дуги, но и интенсивное охлаждение внутренних компонентов плазмотрона. Если напор будет слишком слабым, медные детали перегреются и сопло выйдет из строя за несколько секунд. При избыточном давлении дуга становится нестабильной и ее может буквально сдуть с поверхности металла, что приведет к прерыванию реза.

Внутренние электромагнитные клапаны управляют подачей газа в два этапа: предварительная продувка перед поджигом и пост-продувка для охлаждения после гашения дуги. Мастер может менять время этих циклов через меню настроек для оптимизации расхода ресурсов при частых включениях инструмента. Точность регулировки составляет около 0.1 бар, и это позволяет тонко подстраивать факел под особенности конкретного сплава.
