Ручные лазерные станки (резаки)

Корпус инструмента изготавливают из легких алюминиевых сплавов, чтобы снизить нагрузку на руки при длительной работе. Вес самой головки обычно составляет от 0.8 до 1.5 кг. Внутренние компоненты компонуют максимально плотно для уменьшения габаритов устройства. Рукоятка имеет эргономичную форму и специальное покрытие против скольжения. Кабели и шланги подключают к нижней части рукояти для сохранения баланса. Центр тяжести рассчитывают так, чтобы сопло не заваливалось в сторону во время движения по металлу.

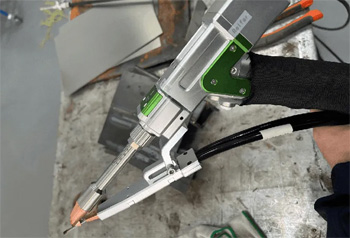

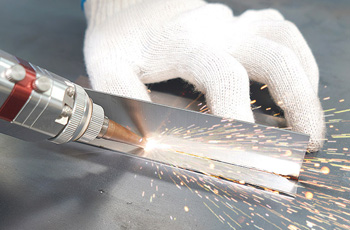

Компактный размер позволяет выполнять резку внутри узких труб или в углах сложных конструкций. Если инструмент применяют для раскроя тонкой жести, его легко удерживать в нужном положении без использования дополнительных опор или штативов.

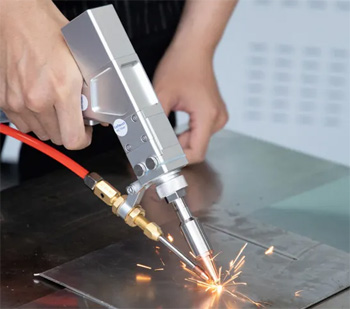

Стабильность положения инструмента напрямую влияет на чистоту кромки. Малый вес головки облегчает ведение луча по извилистым контурам без рывков. Все кнопки управления располагают под указательным пальцем для быстрого запуска лазера. Конструкция выдерживает случайные удары и вибрацию при интенсивной эксплуатации в цехе.

Медная насадка на конце головки формирует поток вспомогательного газа и задает точное расстояние от линзы до заготовки. Медь выбирают из-за высокой теплопроводности, потому что деталь постоянно контактирует с раскаленными брызгами металла.

Наконечник защищает внутреннюю оптику от попадания шлака и копоти при прошивке толстых листов. Геометрия отверстия влияет на скорость выноса расплава из канала реза. Сопла имеют разный диаметр, от 1.0 до 3.0 мм, под конкретные задачи и типы сплавов. Когда на кромке появляются следы нагара, насадку быстро меняют на новую с помощью резьбового соединения. Эта деталь считается расходным материалом и требует регулярного осмотра перед началом работ.

Насадка также служит контактом для системы безопасности, которая блокирует лазер при отрыве инструмента от поверхности. На поверхность меди часто наносят слой никеля для предотвращения налипания капель стали. Качественная резьба обеспечивает герметичность газового контура и исключает утечки азота или кислорода. Форма детали позволяет лучше видеть линию разметки при выполнении фигурных резов.

Для отвода тепла от линз и корпуса применяют систему водяного охлаждения, которую подключают через гибкие шланги к основному чиллеру. Вода циркулирует по внутренним каналам вокруг оптического блока и забирает избыточную энергию от отраженного излучения. Это необходимо для предотвращения теплового расширения деталей, которое может сместить фокусное расстояние.

Входные патрубки располагают в задней части рукояти рядом с оптоволоконным кабелем. Система полностью герметична и исключает попадание влаги на электрические компоненты или поверхность оптики. Когда температура превышает установленный предел, автоматика подает сигнал и блокирует работу генератора.

Материалы для внутренних трубок выбирают с учетом стойкости к коррозии и образованию накипи. Постоянный поток жидкости позволяет инструменту работать в многосменном режиме без перерывов на остывание. Зимой в контур заливают специальные составы для защиты от замерзания при транспортировке. Стенки каналов проходят шлифовку для снижения сопротивления потоку и повышения эффективности теплообмена.

Защитное стекло устанавливают перед фокусирующей линзой для ее полной изоляции от брызг расплава и дыма. Оптический элемент изготавливают из кварца, который выдерживает высокие термические нагрузки без разрушения структуры. Когда в процессе резки возникают искры, они попадают на недорогое сменное стекло, а не на главную линзу. Деталь помещают в специальный выдвижной картридж для быстрой замены без разборки всего корпуса.

Процедура обновления занимает меньше минуты и не требует использования сложных условий чистой комнаты. Если на стекле появляется налет или царапины, мощность луча падает и скорость обработки снижается. Прозрачность элемента контролируют визуально перед каждым запуском лазерного источника.

Стекло имеет антибликовое покрытие для минимизации потерь энергии лазера при прохождении через кварц. Перед установкой поверхность протирают безворсовой салфеткой для удаления мельчайших частиц пыли. Чистота этого узла определяет стабильность фокуса и предотвращает перегрев линзового блока. Качественные расходники имеют точную геометрию и не вносят искажений в форму лазерного пятна.

Гибкое оптоволокно передает лазерную энергию от резонатора непосредственно к ручной головке на расстояние до 15 м. Кабель состоит из кварцевого сердечника и нескольких слоев оболочки, которые предотвращают перегибы и повреждения. Внутренняя структура обеспечивает прохождение луча практически без потерь мощности и сохраняет высокое качество излучения.

Для защиты от механических воздействий волокно убирают в прочный металлический гофр или полимерный рукав. Такая конструкция позволяет перемещаться по цеху и обрабатывать крупногабаритные металлоконструкции. Гибкость тракта исключает необходимость сложной юстировки зеркал, которая характерна для газовых систем. Прибор остается готовым к работе сразу после развертывания на объекте.

Внутри защитного рукава также проходят шланги системы охлаждения и провода управления кнопкой пуска. Концы кабеля оснащают герметичными разъемами, которые исключают попадание пыли на торцы волокна. Если радиус изгиба станет слишком малым, энергия начнет уходить в оболочку и кабель может перегореть. Система безопасности отслеживает целостность тракта и мгновенно отключает лазер при повреждении брони.

Кнопка пуска управляет подачей лазерного луча и одновременно включает поток вспомогательного газа в зону обработки. Она имеет двухпозиционную конструкцию для предотвращения случайного запуска инструмента при простое. При первом нажатии открывается газовый клапан и происходит предварительная продувка сопла для удаления пыли. Полное нажатие инициирует генерацию излучения и начало процесса плавления металла.

Механизм защищают от попадания влаги и мелкодисперсной пыли с помощью резиновых уплотнений. Клавиша имеет четкий тактильный отклик, и это позволяет работать в защитных перчатках без потери контроля над процессом. Надежная фиксация кнопки исключает дребезг контактов и сбои в работе резонатора.

Электроника станка блокирует сигнал от кнопки, если система безопасности фиксирует отсутствие контакта сопла с поверхностью заготовки. Это исключает случайные выстрелы луча в пространство и повышает защищенность персонала. Пружинный механизм возвращает клавишу в исходное положение мгновенно после снятия пальца, что обеспечивает экстренную остановку резки.

Небольшой жидкокристаллический экран на корпусе головки отображает текущие параметры мощности, частоты импульсов и давления газа. Это позволяет контролировать процесс работы без необходимости постоянно возвращаться к основному блоку управления.

На дисплей выводят важные предупреждения о перегреве системы или критическом загрязнении защитного стекла. Яркая подсветка обеспечивает хорошую видимость цифр даже в условиях плохой освещенности внутри металлических емкостей. Информация обновляется мгновенно, и это помогает быстро подстраивать режимы под разную толщину металла. Интерфейс на рукояти упрощает эксплуатацию оборудования и делает работу более автономной и оперативной.

Кнопки рядом с экраном позволяют переключать сохраненные в памяти программы резки для разных типов сплавов. Система самодиагностики выводит коды ошибок прямо на монитор, что значительно ускоряет поиск и устранение мелких неисправностей. Защитное покрытие экрана не боится царапин и воздействия агрессивных жидкостей, которые используют в цехах.

Фокусное расстояние луча регулируют путем перемещения линзы внутри корпуса головки с помощью поворотного кольца или винтового механизма. Точная настройка необходима для того, чтобы точка максимального нагрева находилась точно на поверхности или в глубине металла.

На шкале рукоятки наносят деления в миллиметрах для быстрого выбора режима под конкретную задачу. Если фокус выставлен неправильно, ширина реза увеличится и на нижней кромке появятся заусенцы. Для разных материалов используют линзы с разным фокусным расстоянием, которые легко меняют при обслуживании инструмента. В некоторых моделях за этот процесс отвечает миниатюрный электропривод.

Правильное положение фокуса позволяет лазеру быстро прошивать толстые листы без образования большого количества брызг. Механизм перемещения имеет фиксаторы для исключения самопроизвольного сдвига линзы из-за вибраций. Внутренние направляющие проходят шлифовку для обеспечения плавности хода и отсутствия люфтов в оптическом блоке. Конструкция узла исключает попадание пыли во внутренние полости при вращении регулировочного кольца.

Функция качания луча позволяет лазерному пятну совершать быстрые колебательные движения по разным траекториям. Это значительно расширяет ширину шва и упрощает резку материалов с неидеальной подгонкой кромок. Можно выбирать форму колебаний в виде линии, круга или восьмерки через меню настроек на головке.

Такой метод распределяет энергию более равномерно и предотвращает перегрев тонких участков металла. Когда режут алюминий или медь, качание помогает лучше выносить расплав и исключает налипание шлака. Ширина зоны обработки в таком режиме может достигать 5 мм, что превращает тонкий луч в эффективный инструмент для разделки массивных деталей.

Механизм качания состоит из миниатюрных зеркал на скоростных приводах, которые встроены в оптический тракт головки. Частота колебаний достигает нескольких сотен герц, и это делает движение луча практически незаметным для глаза. Функция также полезна при сварке металлов, так как она позволяет лучше перемешивать состав в сварочной ванне. Программное обеспечение станка автоматически подстраивает мощность в зависимости от текущей амплитуды качания.

Датчик контакта обеспечивает безопасность, потому что он блокирует запуск лазера до момента соприкосновения сопла с металлической заготовкой. Система работает по принципу измерения электрической емкости или проводимости между наконечником и деталью.

Если рука дрогнет и инструмент оторвется от поверхности, генерация излучения мгновенно прекратится. Это полностью исключает случайное попадание мощного луча на одежду, обувь или глаза людей в помещении. Сигнал от сенсора передается в контроллер по отдельной линии связи внутри основного кабеля. Такая защита считается обязательной для всех ручных лазерных систем промышленного назначения.

Чувствительность датчика настраивают так, чтобы исключить ложные срабатывания при наличии на металле ржавчины или тонкого слоя краски. Изоляция наконечника от корпуса головки выполняется с помощью керамических проставок, которые выдерживают высокие температуры. Когда инструмент используют для гравировки, функцию можно временно отключить через защищенный паролем пункт меню. Исправность этого узла проверяют перед каждой сменой, так как от него напрямую зависит жизнь и здоровье персонала.

Блок подготовки газа регулирует давление и чистоту азота или кислорода, которые поступают в режущую головку. Он состоит из фильтров-осушителей, манометров и электромагнитных клапанов, управляемых основным контроллером. Газ должен быть полностью очищен от паров масла и влаги, так как любые примеси моментально портят защитное стекло. Оборудование поддерживает стабильный напор даже при резких изменениях расхода во время включения лазера.

Правильно настроенное давление обеспечивает качественный вынос шлака и предотвращает появление грата на нижней стороне реза. Автоматика постоянно следит за параметрами среды и блокирует луч при падении давления в магистрали ниже установленного предела.

Внутренние регуляторы позволяют плавно менять интенсивность обдува в зависимости от выбранной мощности излучения. Все соединения выполняют с использованием быстроразъемных муфт для удобства подключения баллонов. Компактный корпус блока защищает манометры от случайных ударов и загрязнения в условиях цеха. Если газ подается неравномерно, дуга плазмы в зоне реза станет нестабильной и кромка заготовки будет рваной.

Блок питания преобразует сетевой ток в стабильные импульсы высокого напряжения для накачки активной среды лазера. Он имеет сложную многоуровневую систему фильтрации, которая защищает электронику от скачков напряжения в промышленной сети. Внутри корпуса располагают мощные конденсаторы и трансформаторы, которые обеспечивают нужную силу тока в пиковые моменты нагрузки.

Система охлаждения блока питания работает синхронно с основным чиллером для предотвращения перегрева силовых транзисторов. Контроллер питания постоянно обменивается данными с головкой и регулирует выходные параметры в реальном времени. Все компоненты монтируют на жестком шасси, которое устойчиво к вибрациям и ударам при перемещении оборудования по цеху.

Защитные автоматы мгновенно обесточивают систему при возникновении короткого замыкания или утечки тока на корпус. Внешний корпус имеет степень защиты не ниже IP54 для работы в пыльных производственных помещениях. На передней панели находятся индикаторы состояния сети и кнопки аварийного сброса настроек. Блок питания рассчитывают с запасом по мощности, чтобы исключить его работу на предельных режимах и продлить ресурс деталей.

Керамические кольца устанавливают между медным соплом и металлическим корпусом головки для создания электрической изоляции. Это необходимо для корректной работы емкостного датчика, который контролирует расстояние до поверхности металла.

Материал должен обладать высокой термической стойкостью, так как он находится в непосредственной близости от зоны плавления. Керамика выдерживает нагрев до +1000℃ и при этом не теряет свои диэлектрические свойства и геометрическую форму. Кольцо фиксирует сопло в строго соосном положении относительно лазерного луча, что исключает повреждение наконечника. При сильных ударах о заготовку хрупкая керамика ломается первой, выступая в роли предохранителя для более дорогих узлов режущей головки.

Замена этого элемента производится вручную за несколько секунд и не требует использования специального инструмента. На поверхности детали не должны скапливаться продукты сгорания, которые могут создать токопроводящий мостик и вызвать ошибки датчика. Чистота резьбового соединения гарантирует отсутствие утечек вспомогательного газа из внутреннего канала.
