Резка металла лазером

Принцип разделения массивного металла основан на сочетании мощного светового излучения и кинетической энергии вспомогательного газа. Световой поток фокусируют в крошечное пятно, где плотность энергии достигает значений, которые превышают порог плавления стали. В зоне контакта материал мгновенно переходит в жидкое состояние, а струя кислорода под давлением выдувает этот расплав из образующегося канала.

Когда лазерная головка перемещается вдоль контура, формируется узкий и ровный разрез с минимальной зоной термического влияния. Для листов толщиной 20 мм используют волоконные лазеры мощностью от 6-10 кВт, так как они обеспечивают достаточную пробивную способность и стабильность факела.

Если скорость подачи инструмента выбирают правильно, поверхность торца приобретает мелкую чешуйчатую структуру без глубоких борозд и наплывов. Газовый поток не только удаляет шлак, но и активно поддерживает реакцию горения железа, что добавляет тепловую энергию в зону реза. Такой комбинированный подход позволяет эффективно кроить низкоуглеродистые стали на высоких скоростях при полном сохранении геометрии детали.

Цветные металлы медной группы обладают уникальной способностью отражать до 95% светового излучения в инфракрасном диапазоне. Когда лазерный луч касается блестящей поверхности, значительная часть энергии отскакивает обратно и может попасть внутрь оптической головки станка. Это явление создает серьезную угрозу для целостности линз и волоконного кабеля, так как отраженный поток вызывает их мгновенный перегрев.

Чтобы преодолеть зеркальный эффект, технологи настраивают оборудование на максимальную плотность мощности в момент начального прокола листа. Специальные датчики в реальном времени отслеживают уровень возвращаемого сигнала и моментально отключают генератор при возникновении критических значений.

Для безопасной работы с такими материалами применяют волоконные лазеры с длиной волны 1.06 мкм, которую медь поглощает гораздо эффективнее старых газовых установок. Режущую головку иногда наклоняют на несколько градусов относительно вертикали, чтобы увести отраженный пучок в сторону от выходного сопла. Высокая теплопроводность меди также заставляет увеличивать скорость проходки, потому что тепло быстро рассеивается по всей массе заготовки. Если вести инструмент слишком медленно, лазерный канал может «захлопнуться» из-за быстрого остывания расплава.

Профессиональная настройка параметров импульса и выбор фокусного расстояния позволяют получать качественные детали из латуни и меди без порчи дорогостоящих оптических узлов.

Под лазерной врезкой понимают начальный этап прожигания сквозного отверстия в заготовке перед запуском основного движения по контуру детали. Этот процесс требует особого режима работы генератора, когда на металл воздействуют короткими импульсами сверхвысокой мощности.

Задача заключается в создании чистого входного канала без избыточного разбрызгивания расплава по лицевой поверхности листа. Врезка занимает доли секунды на тонком металле, но требует нескольких секунд при работе с массивными плитами толщиной более 15 мм. Точку старта всегда располагают на небольшом расстоянии от линии готового изделия, чтобы след от прожига не испортил финишную кромку.

Собственно резка представляет собой непрерывное перемещение луча по заданной траектории со стабильными параметрами мощности и скорости. Когда инструмент обходит контур, он поддерживает постоянную ванну расплава и обеспечивает ровный срез по всей длине пути. Врезка более энергозатратна, так как луч должен преодолеть сопротивление холодного металла при полном отсутствии канала для отвода шлака.

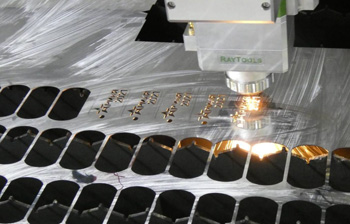

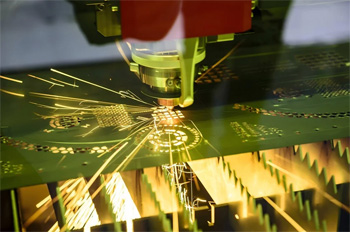

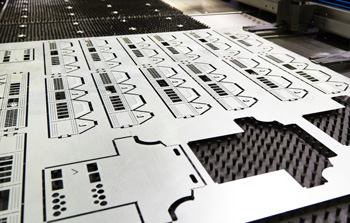

Современное оптическое оборудование позволяет прошивать в металле отверстия, размер которых составляет лишь половину или даже треть от общей толщины пластины. Например, на стальной плите толщиной 10 мм удается получить калиброванные проемы диаметром 3-5 мм с сохранением идеальной перпендикулярности стенок.

Это достигается за счет использования импульсных режимов врезки и прецизионного контроля фокусного расстояния в режиме реального времени. Световое пятно малого диаметра концентрирует огромную энергию в узком канале, что обеспечивает быстрое удаление расплава без оплавления верхних кромок. Традиционные методы механического сверления в таких условиях часто приводят к поломке инструмента или уводу его от центральной оси.

Программное управление станком плавно меняет параметры излучения при обходе малых радиусов для исключения перегрева тонких перемычек металла. Результатом становится получение четкого контура с гладкой внутренней поверхностью, которая не требует зенковки и ручной доработки. Точность расположения центров отверстий выдерживают с погрешностью до сотых долей миллиметра на всей площади листа.

Цифровая система управления обеспечивает перемещение режущего инструмента по осям координат с погрешностью не более 0.05 мм на метр длины. Высокая жесткость станины и применение прецизионных линейных двигателей полностью гасят вибрации при резких сменах направления движения.

Контроллер считывает команды из программного кода и координирует работу приводов с частотой в несколько тысяч импульсов в секунду. Это позволяет сохранять ювелирную точность самых мелких элементов рисунка независимо от общей площади заготовки. Вторая и тысячная деталь в партии будут иметь абсолютно идентичные размеры, что критично для автоматизированных линий сборки на заводах.

Электроника станка автоматически компенсирует износ оптических элементов и возможные температурные расширения конструкций в процессе долгой смены. Датчики обратной связи контролируют реальное положение головки в пространстве и мгновенно вносят правки при обнаружении малейших отклонений. Программное обеспечение учитывает ширину самого лазерного реза, поэтому итоговые размеры отверстий и пазов в точности соответствуют проектным значениям.

Соединение металлов лазерным лучом обеспечивает получение узкого и глубокого шва с минимальной зоной термического влияния. В отличие от дуговой сварки лазер концентрирует энергию в крошечной точке, что предотвращает коробление и деформацию тонкостенных деталей.

Метод позволяет сваривать разнородные металлы и сплавы, которые плохо поддаются традиционным способам термического воздействия. Высокая скорость формирования соединения в сочетании с автоматизацией процесса гарантирует безупречную повторяемость и надежность каждого стыка. Лазерный шов часто не требует последующей шлифовки и зачистки, так как он выглядит аккуратно и эстетично сразу после завершения цикла.

Отсутствие электродов и присадочной проволоки во многих режимах сохраняет химическую чистоту сплава в зоне соединения. Лазерная сварка может выполняться в импульсном или непрерывном режиме, что позволяет гибко настраивать глубину проплавления под конкретные технические задачи. Технология идеально подходит для производства медицинских инструментов, корпусов электроники и элементов аэрокосмической техники.

Разные источники излучения имеют свою специфику применения, которая определяется длиной волны и энергетической эффективностью генератора.

Волоконные лазеры считаются лидерами в обработке большинства металлов за счет высокого КПД и возможности передачи луча через гибкий кабель. Короткая волна волоконного аппарата лучше поглощается алюминием, медью и латунью, что обеспечивает высокую скорость резки цветных сплавов. Данное оборудование отличается надежностью, не требует регулярной заправки газами и потребляет в несколько раз меньше электроэнергии. Волоконные установки компактны и легко интегрируются в автоматизированные производственные ячейки для массового выпуска деталей.

Газовые СО2-лазеры сохраняют позиции при раскрое очень толстых неметаллических материалов и специфических видов пластмасс. Длина волны 10.6 мкм позволяет этим станкам эффективно резать древесину, акрил и полимеры без обугливания краев. Качество луча у газовых лазеров на определенных режимах обеспечивает идеальную гладкость торца при обработке толстых плит нержавеющей стали. Но сложная система зеркал и необходимость частого технического обслуживания делают их эксплуатацию более дорогой по сравнению с волоконными аналогами.

Подготовка поверхности обязательна для стабильного протекания процесса термического разделения заготовки. Слой коррозии или масляная пленка меняют коэффициент поглощения лазерной энергии, что приводит к неравномерному нагреву материала. В местах загрязнений луч может не пробить лист с первого раза, провоцируя появление каверн и рваных участков на кромке. Раскаленные брызги при контакте с грязью разлетаются хаотично и могут повредить защитное стекло оптической головки станка. Чистая поверхность гарантирует плавный вход инструмента в металл и сохранение четкости контура на протяжении всей траектории.

Продукты сгорания технических масел выделяют густой дым, который рассеивает лазерное излучение и снижает фактическую мощность в зоне реза. Это ведет к замедлению темпа работ и увеличивает риск возникновения брака из-за неполного проплавления металла.

Удаление ржавчины механическим или химическим способом обеспечивает получение блестящей кромки с отличной адгезией для будущей покраски. На чистом листе датчики высоты работают корректно, поддерживая стабильный зазор между соплом и заготовкой без ложных срабатываний.

Точка максимальной концентрации энергии луча может находиться на поверхности листа, внутри него или под нижней кромкой заготовки. Когда выполняют раскрой тонких листов, фокус устанавливают строго на верхней плоскости для получения максимально узкого входа.

При обработке толстых плит фокусное пятно намеренно заглубляют на треть или половину толщины металла, чтобы обеспечить равномерное распределение тепла по всей вертикали шва. Неправильный выбор этой координаты приводит к возникновению конусности, когда ширина пропила наверху и внизу заготовки существенно различается. Система ЧПУ позволяет корректировать данную величину программным способом без остановки процесса, что гарантирует идеальную перпендикулярность торцов.

Стабильность фокусного расстояния напрямую определяет чистоту поверхности излома и отсутствие прочного грата. Если фокус смещают слишком глубоко, газ не может эффективно удалять расплав из узкого канала, из-за чего на нижней стороне образуются капли застывшей стали. Оптимальное положение фокуса подбирают индивидуально под каждую марку сплава и тип используемого вспомогательного газа.

При обработке материалов с высокой отражающей способностью возникает поток фотонов, который возвращается от поверхности металла обратно в лазерный источник. Обратное излучение способно вызвать перегрев активного волокна и полностью вывести из строя дорогостоящий генератор.

Для защиты системы инженеры устанавливают оптический изолятор, который пропускает свет только в одном направлении — к заготовке. Устройство работает по принципу диода в электронике и поглощает отраженные блики, превращая их в тепловую энергию внутри охлаждаемого модуля. Наличие такого узла позволяет безопасно резать полированную медь, латунь и зеркальную нержавейку на максимальных режимах мощности.

Изолятор защищает не только сам лазер, но и датчики системы управления, которые контролируют параметры луча. Без надежной блокировки обратного сигнала электроника могла бы выдавать ложные ошибки и прерывать процесс резки без видимых причин. Качество оптических элементов внутри изолятора определяет общую пропускную способность тракта и величину потерь полезной энергии. Современные установки оснащают многоступенчатыми системами защиты, которые анализируют спектр отраженного света в режиме реального времени.

Во время прохождения острых поворотов и малых радиусов портал станка неизбежно снижает скорость перемещения из-за физических ограничений по инерции. Если мощность лазерного луча при этом останется постоянной, металл в углах получит избыточный объем тепла, что вызовет обгорание кромок и потерю четкости контура.

Система ЧПУ решает указанную проблему через функцию автоматического масштабирования энергии в зависимости от текущей скорости подачи. Процессор вычисляет темп движения головки в каждой точке и мгновенно меняет параметры тока, чтобы плотность нагрева оставалась стабильной. Такой подход позволяет сохранять одинаковую ширину шва как на прямых участках пути, так и в вершинах сложных геометрических фигур.

Дополнительно электроника может переводить генератор из непрерывного режима в импульсный при достижении критически низких скоростей. Короткие вспышки света дают металлу возможность немного остыть в паузах, что предотвращает неконтролируемое расширение ванны расплава. Тщательная настройка алгоритмов торможения и разгона гарантирует отсутствие «кратеров» и подтеков в местах смены направления инструмента. Технология незаменима при изготовлении деталей со сложной перфорацией и мелкими зубьями, где важна безупречная чистота каждого элемента.
