Станки лазерной резки

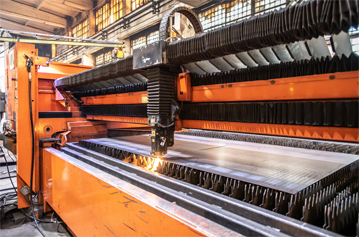

Чиллер выполняет задачу охлаждения лазерного источника и оптической головки для поддержания стабильной температуры внутри всех узлов. Устройство имеет два независимых контура с дистиллированной водой, которую насос прогоняет через теплообменники под постоянным давлением. Если температура выйдет за пределы установленной нормы, мощность излучения упадет и качество реза металла сразу ухудшится.

Система автоматики следит за параметрами среды и блокирует запуск оборудования при недостаточном потоке жидкости или перегреве компрессора. Внутренние компоненты лазера чувствительны к термическим колебаниям, потому что тепловое расширение может нарушить юстировку зеркал или повредить светодиоды накачки. Охлаждающая установка также удаляет избыточную энергию от шкафа управления и силовых модулей питания.

Эффективность теплоотвода напрямую влияет на долговечность дорогостоящего резонатора и полностью исключает появление конденсата на поверхности линз. Мощность конкретной модели чиллера подбирают под номинал излучателя, чтобы обеспечить стабильную работу станка даже в условиях жаркого цеха. Внешний корпус агрегата снабжают мощными вентиляторами, которые выбрасывают горячий воздух в атмосферу через развитую систему медных радиаторов.

Защитное стекло устанавливают в нижней части режущей головки для полной изоляции дорогостоящей фокусирующей линзы от брызг металла. В процессе обработки возникают искры и капли шлака, которые летят вверх под воздействием высокого давления вспомогательного газа из сопла. Сменный оптический элемент принимает на себя основной удар и предотвращает порчу главного компонента системы фокусировки луча.

Стекло изготавливают из кварца высокой степени очистки с обязательным нанесением антибликового покрытия для минимизации потерь энергии. Если на поверхности появятся даже микроскопические загрязнения, лазер начнет нагревать само стекло и оно мгновенно лопнет от возникшего термического напряжения. Автоматика станка постоянно контролирует состояние этого узла с помощью датчиков давления или прецизионных оптических сенсоров внутри блока.

Возможность быстрой замены расходного материала позволяет продолжать производство без долгой остановки и проведения сложной юстировки всей оптики. Персонал выдвигает специальный картридж и устанавливает новую пластину за несколько секунд прямо на рабочем месте без разборки головки. Перед установкой поверхность протирают специальными безворсовыми салфетками для удаления мельчайших пылинок из воздуха.

Линейные двигатели обеспечивают экстремально высокие скорости перемещения портала и режущей головки без использования вращающихся элементов и редукторов. В основе конструкции лежит принцип магнитного взаимодействия между неподвижным основанием и подвижной кареткой с мощными обмотками. Отсутствие механического контакта исключает трение, люфты и износ зубчатых пар, что гарантирует точность позиционирования в течение десятилетий.

Такие приводы позволяют станку мгновенно разгоняться, поэтому время на холостые переходы между контурами сокращается в несколько раз. Магнитная подушка обеспечивает плавность хода даже на минимальных скоростях, что крайне важно для получения качественного реза на толстых стальных плитах. Динамика приводов превращает станок в высокопроизводительный центр для серийного выпуска мелких деталей.

Электроника управления считывает данные от лазерных линеек с разрешением в несколько нанометров и мгновенно корректирует положение инструмента в пространстве. Линейный привод не требует регулярной смазки шестерен и замены изношенных ремней, поэтому затраты на обслуживание оборудования заметно снижаются. Система защиты от перегрузок работает быстрее механических муфт и мгновенно отключает питание при возникновении препятствия на пути головки.

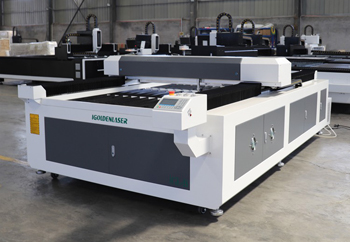

Система автоматической смены паллет позволяет загружать новые листы металла и выгружать готовые детали без остановки процесса лазерной резки. Пока одна рабочая поверхность находится внутри защитной кабины, вторая платформа располагается снаружи для выполнения сервисных манипуляций. Когда программа завершает цикл, столы меняются местами по команде ЧПУ с помощью мощного цепного привода или гидравлического подъемника.

Это решение исключает простои дорогостоящего оборудования и повышает общую производительность цеха на 30–50% в зависимости от сложности раскроя. Оператор может спокойно снимать мелкие детали и очищать ламели от шлака, когда лазер продолжает работу в безопасной закрытой зоне. Механизм смены имеет прецизионные фиксаторы для точного базирования платформы относительно координат режущей головки.

Конструкция паллет рассчитана на огромные статические нагрузки и позволяет размещать пакеты листов общим весом до 2 т и более. Прочные стальные ролики обеспечивают плавное перемещение столов по направляющим рельсам без рывков и заеданий конструкции. Использование двух паллет делает производство непрерывным и позволяет эффективно выполнять срочные заказы без нарушения общего графика работ.

Емкостный датчик выполняет задачу поддержания идеального зазора между кончиком сопла и поверхностью листа металла в режиме реального времени. Принцип работы основан на измерении электрической емкости между медным наконечником головки и заготовкой, которая служит второй обкладкой конденсатора. Если лист имеет неровности или изгибается от нагрева, контроллер мгновенно фиксирует изменение сигнала и передает команду на сервопривод оси Z.

Головка перемещается вверх или вниз со скоростью до 1000 мм/с, чтобы сохранить фокусное расстояние луча неизменным на всей траектории. Это позволяет получать стабильный рез даже на деформированных листах низкого качества или при работе с объемными штампованными деталями. Точность поддержания дистанции составляет 0.1 мм, что исключает касание металла и поломку керамической вставки сопла.

Система автоматики также определяет момент входа в материал и позволяет головке аккуратно опускаться до рабочей высоты без риска столкновения. Внутренние алгоритмы защиты отсекают помехи от плазменного облака или брызг расплава, поэтому датчик работает стабильно при использовании любых вспомогательных газов. Если на пути инструмента окажется препятствие, электроника за доли секунды остановит все приводы для предотвращения серьезной аварии.

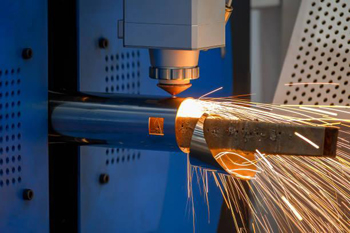

Геометрия сопла определяет форму и скорость потока вспомогательного газа, который выдувает расплавленный металл из канала реза. Для работы с кислородом используют однослойные сопла с узким выходным отверстием для создания концентрированной струи при низком давлении. Если резку выполняют азотом, применяют двухслойные или хромированные сопла с увеличенным диаметром канала для подачи большого объема газа.

Внутренняя поверхность детали проходит прецизионную полировку для снижения турбулентности и обеспечения ламинарного течения среды. Правильный подбор типа наконечника позволяет значительно снизить расход дорогостоящих газов и повысить чистоту кромок готовых изделий. Наличие специальных насечек на внешнем корпусе облегчает замену детали вручную без использования специальных ключей или приспособлений.

Медные сплавы для производства сопел выбирают из-за их высокой теплопроводности и стойкости к налипанию брызг горячего шлака. Когда режут толстую сталь, сопло испытывает сильный нагрев от отраженного излучения, поэтому его поверхность часто покрывают защитным слоем никеля. Диаметр отверстия варьируется от 1.0 до 5.0 мм и выбирается оператором исходя из толщины заготовки и установленной мощности лазера.

В волоконных лазерах генерация излучения происходит внутри активного оптического волокна, которое легировано редкоземельным элементом иттербием. Передача энергии к режущей головке осуществляется через гибкий транспортный кабель, который представляет собой многослойную структуру с кварцевым сердечником. Такая схема полностью исключает использование сложных зеркальных систем и внешних трактов с очищенным воздухом, что делает конструкцию станка предельно надежной.

Световой поток проходит внутри волокна практически без потерь на огромные расстояния, поэтому источник можно расположить в отдельном помещении. Кабель защищен прочной металлической броней и кевларовой оплеткой для предотвращения механических повреждений при частых изгибах.

На конце волокна установлен специальный коллиматор, который преобразует расходящийся поток в параллельный пучок света для последующей фокусировки линзой. Все соединения имеют герметичное исполнение для защиты от попадания пыли, так как даже одна песчинка вызовет мгновенное сгорание оптики под действием мегаваттной плотности энергии. Волоконная технология обладает в 3 раза более высоким КПД по сравнению с газовыми установками и не требует расходных смесей газов для работы излучателя.

Станина из серого чугуна обладает уникальными демпфирующими свойствами и высокой термической стабильностью, что критично для работы прецизионной оптики. Литье проходит процедуру искусственного старения для полного снятия внутренних напряжений и предотвращения деформаций в будущем. Массивная конструкция поглощает вибрации от ускорений портала, поэтому режущая головка движется по траектории максимально плавно и без микроскопических колебаний.

Чугун практически не расширяется при колебаниях температуры в цехе, что гарантирует сохранение идеальной геометрии осей в течение всей смены. На такой базе можно достичь рекордной точности позиционирования, которую невозможно получить на легких сварных рамах из стального профиля. Срок службы основы превышает 20 лет.

Все посадочные места под линейные направляющие фрезеруют и шлифуют за одну установку на крупных обрабатывающих центрах. Внутренние полости станины часто имеют развитое оребрение, которое увеличивает жесткость на кручение и изгиб при работе с тяжелыми заготовками. Вес основания станка среднего формата может достигать 10 т, что обеспечивает неподвижность оборудования при самых динамичных маневрах приводов.

Процесс лазерной резки сопровождается испарением металла и образованием мелкодисперсной пыли, которую необходимо принудительно удалять из зоны обработки. Под рабочим столом располагается многосекционный короб, в котором открываются только те заслонки, над которыми в данный момент находится режущая головка.

Мощный вентилятор создает разрежение и затягивает загрязненный воздух в систему вытяжных каналов. Поток попадает в фильтровальную установку, где проходит через картриджи с тефлоновым покрытием для задержания частиц размером до 0.1 мкм. Очищенный воздух возвращается обратно в помещение или выбрасывается на улицу.

Внутри установки часто монтируют искрогасители, которые предотвращают возгорание фильтрующих элементов при попадании раскаленных капель шлака. Датчики давления контролируют степень загрязнения картриджей и подают сигнал на пульт ЧПУ при необходимости их замены. Если вытяжка работает неэффективно, дым начинает оседать на защитных стеклах головки и линзах, что приводит к их быстрому выходу из строя.

Защитные окна в кабине лазерного станка изготавливают из специального поликарбоната с добавлением красителей-абсорберов для блокировки излучения определенной длины волны. Для волоконных лазеров применяют зеленые стекла, которые полностью поглощают свет в диапазоне 1060–1080 нм и защищают глаза персонала от необратимых повреждений.

Цветной пигмент внутри материала превращает опасную энергию в тепло, не пропуская вредное излучение наружу даже при прямом попадании отраженного луча. Это позволяет оператору безопасно наблюдать за процессом резки металла без использования специальных очков. Светофильтры проходят обязательную сертификацию по международным стандартам безопасности. Если использовать обычное прозрачное стекло, сетчатка глаза может получить ожог за доли секунды без ощущения боли.

Корпус кабины проектируют так, чтобы исключить выход лазерного излучения за пределы рабочей зоны через технологические зазоры или щели. Двери оснащают блокировками, которые мгновенно отключают резонатор при попытке несанкционированного открытия во время работы. Внутреннее пространство освещают светодиодными лампами, чтобы компенсировать затемнение от защитных стекол и обеспечить хорошую видимость.

Система ЧПУ определяет координаты заготовки с помощью автоматического поиска края или лазерного сканирования. Режущая головка медленно перемещается к границам листа, а емкостный датчик фиксирует момент пересечения металлической кромки в нескольких точках.

Контроллер вычисляет угол разворота материала относительно осей станка и поворачивает чертеж в программе на нужную величину. Функция поиска базы гарантирует, что все детали будут вырезаны строго внутри контура заготовки без выхода за ее пределы. Процедура занимает менее минуты и выполняется в автоматическом режиме перед каждым запуском нового задания.

В продвинутых моделях станков устанавливают видеокамеры высокого разрешения, которые распознают контуры листа и даже остатки материала от предыдущих работ. Программное обеспечение сопоставляет изображение с чертежом и предлагает оптимальное расположение деталей для минимизации отходов. Камера также помогает позиционировать лазер в уже имеющиеся отверстия для их доработки или калибровки с высокой точностью.

Азот используют в качестве вспомогательного газа для выполнения чистого реза нержавеющей стали и алюминия без образования оксидной пленки на кромках. Газ под давлением до 20 бар вытесняет расплавленный металл из канала реза и одновременно охлаждает зону обработки для предотвращения деформаций. Инертная среда препятствует реакции горения, поэтому края деталей остаются блестящими и не требуют шлифовки перед сваркой.

Если чистота азота будет ниже 99.99%, на торце появится сероватый налет или окалина, которая ухудшит адгезию лакокрасочных покрытий. Использование газа высокой пробы гарантирует идеальное качество поверхности и позволяет сразу передавать изделия на следующий этап производства. Для хранения больших объемов азота на предприятиях устанавливают криогенные газификаторы или мощные генераторы, работающие по методу адсорбции.

Высокое давление газа требует установки надежных редукторов и стальных магистралей, способных выдерживать интенсивные пульсации потока. Система ЧПУ автоматически регулирует расход азота в зависимости от толщины металла и скорости перемещения головки по контуру. Когда станок режет тонкую сталь, поток газа помогает поддерживать стабильность факела и удаляет мелкую пыль из рабочей зоны.
