Лазерная резка труб

Чистота внутренней полости имеет решающее значение при изготовлении деталей для топливных систем или фармацевтического оборудования. Когда лазерный луч прошивает стенку, раскаленные брызги металла летят внутрь и могут прочно привариться к противоположной стороне заготовки.

Для защиты поверхности применяют специальные составы на водной или масляной основе, которые наносят перед началом процесса обработки. Такие реагенты создают временную пленку, которая препятствует адгезии горячих капель и позволяет легко вымыть все отходы после завершения цикла. Струя вспомогательного газа под высоким давлением тоже выполняет важную роль, так как она моментально выдувает основной объем расплава наружу через канал реза.

Правильный подбор режима мощности при работе с тонкостенными заготовками позволяет избежать повреждения нижней стенки трубы. Оборудование с автоматической регулировкой фокуса удерживает энергию луча строго в пределах толщины обрабатываемого материала. Если труба имеет большой диаметр, используют дополнительные механические ловушки, которые вводят внутрь для улавливания искр. Чистота внутреннего канала избавляет от необходимости проводить долгую ручную чистку и гарантирует стабильную работу гидравлических узлов.

Стабильное положение трубы длиной 6-12 м во время вращения обеспечивает высокую точность геометрических параметров всех отверстий. Когда тяжелый прокат закрепляют только в патроне, под действием силы тяжести возникает значительный прогиб центральной части. Это вызывает биение заготовки при вращении, что ведет к смещению координат реза и поломке оптической головки.

Автоматические поддерживающие опоры (люнеты) исключают эти риски, так как они принимают на себя вес металла и удерживают его строго на оси станка. Система ЧПУ координирует положение этих опор в реальном времени, плавно опуская или поднимая их при прохождении режущего инструмента. Каждое движение механизмов синхронизируют с программой раскроя для обеспечения непрерывности производственного процесса.

Использование люнетов позволяет работать с трубами малого диаметра и большой длины, которые отличаются низкой жесткостью. Опоры имеют специальные ролики с мягким покрытием для защиты поверхности от царапин и вмятин при перемещении проката. Когда заготовка вращается на высоких скоростях, люнеты гасят возникающие вибрации и предотвращают резонансные колебания металла. Точность позиционирования луча сохраняется в пределах сотых долей миллиметра на всем протяжении шестиметрового хлыста.

Высокотехнологичное оборудование позволяет выполнять сложные седловидные вырезы и косые срезы для идеального сопряжения труб под любым углом. Лазерный луч создает контуры, которые в точности повторяют геометрию примыкающей детали, что избавляет от необходимости ручной подгонки торцов. Технология обеспечивает плотное прилегание кромок без щелей и зазоров, поэтому прочность будущего сварного шва значительно возрастает.

ЧПУ станка может одновременно выполнять раскрой и снимать фаску под заданным углом для глубокого проплавления металла. Такая подготовка сокращает время сборки металлоконструкций в несколько раз и уменьшает расход дорогостоящей сварочной проволоки. Автоматизация процесса гарантирует полную идентичность всех стыковочных узлов в партии изделий.

На поверхности трубы также вырезают специальные позиционирующие пазы и выступы типа «шип-паз» для быстрой фиксации элементов перед сваркой. Метод самофиксации деталей исключает использование сложных стапелей и зажимных приспособлений на сборочном участке. Лазер обеспечивает безупречную чистоту кромки без окалины, поэтому сварщик может приступать к работе без предварительной зачистки металла абразивом.

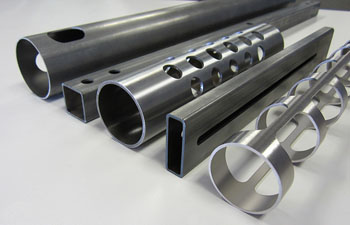

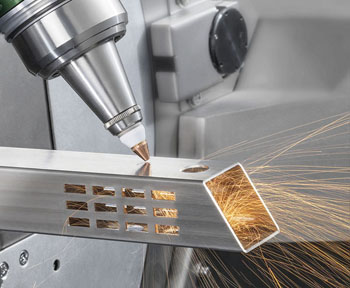

Обработка профильных труб на лазерном станке позволяет вырезать сложные технологические окна и пазы на всех четырех гранях за один рабочий цикл. Световой луч легко проходит сквозь углы профиля, где механические пилы часто допускают сколы или неровности. Программное управление учитывает радиусы закругления углов конкретной трубы и автоматически корректирует высоту головки для сохранения фокусного расстояния.

Эта особенность гарантирует стабильную ширину шва и высокое качество кромки на плоскостях и сгибах металла. Лазерная резка исключает деформацию стенок тонкостенного профиля, так как в процессе работы на заготовку не давят режущие инструменты. Высокая производительность оборудования позволяет выпускать детали для мебельных каркасов и строительных лесов в промышленных масштабах.

Минимальная ширина лазерного пропила в 0.2 мм дает возможность выполнять ювелирную перфорацию на декоративных ограждениях и выставочных стендах. ЧПУ станка обеспечивает идеальную перпендикулярность торцов при нарезке в размер, что важно для устойчивости вертикальных стоек в массивных конструкциях. Можно объединять операции резки и маркировки, когда лазер наносит серийные номера и линии разметки непосредственно на грани профиля. Отсутствие заусенцев избавляет от трудоемкой слесарной доводки.

Дополнительная ось вращения превращает лазерный комплекс в универсальный обрабатывающий центр для создания объемных деталей из трубного проката. Система ЧПУ синхронизирует вращение патрона с продольным перемещением портала и наклоном режущей головки в пространстве. Механизм позволяет вырезать на цилиндрической поверхности спиральные пазы, ажурные орнаменты и отверстия любой сложности.

Луч всегда направляют перпендикулярно к поверхности заготовки в точке контакта, что гарантирует одинаковую ширину реза по всей окружности. Функция вращения незаменима при изготовлении перфорированных фильтров, элементов теплообменников и дизайнерских светильников. Автоматика контролирует скорость вращения в зависимости от диаметра трубы для поддержания стабильного темпа раскроя.

Программное обеспечение рассчитывает развертку детали на плоскости и переводит её в полярные координаты для управления приводами станка. Это позволяет наносить на трубы сложные тексты, логотипы и технические схемы с фотографической точностью. Процесс происходит непрерывно без остановок на переустановку заготовки, что существенно повышает общую производительность цеха.

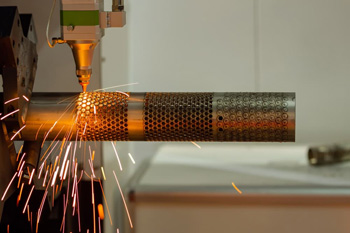

Создание тысяч мелких отверстий в стенках труб превращает обычный прокат в эффективный элемент для фильтрации жидкостей и газов в нефтяной и химической отраслях. Лазерная технология позволяет выдерживать строго заданный шаг и диаметр перфорации, что обеспечивает равномерное распределение давления внутри системы.

Узкие щелевидные прорези шириной от 0.2 мм задерживают мелкие фракции песка или шлама, сохраняя при этом высокую пропускную способность канала. Световой луч формирует гладкие стенки отверстий без заусенцев, которые могли бы спровоцировать турбулентность потока или быстрое засорение фильтра. ЧПУ контролирует геометрию каждого выреза до микрона, исключая вероятность брака и отклонения от проектных параметров.

Материал после лазерного воздействия сохраняет исходную прочность, так как зона нагрева локализована в крайне узкой области. Это позволяет наносить густую сетку отверстий без риска разрушения трубы под действием высокого рабочего давления в магистрали.

Лазерная перфорация может иметь и художественный характер для создания элементов интерьерного освещения или вентиляционных решеток. Программное управление дает возможность плавно менять плотность отверстий на разных участках заготовки для достижения нужных результатов.

Использование азота высокого давления позволяет полностью сохранить эстетичный вид и антикоррозийные свойства легированной стали в зоне разделения. Этот газ относится к инертным, поэтому он не вступает в химическую реакцию с расплавленным металлом и просто вытесняет его из канала реза.

Кромка после такой обработки остается светлой и блестящей, что избавляет от необходимости проводить химическое травление торцов. Это важно для труб, которые будут находиться на виду — например, в элементах мебели, перил или торгового оборудования. Отсутствие темной оксидной пленки гарантирует идеальную адгезию при последующей электрополировке или нанесении декоративных покрытий.

Газовый поток эффективно охлаждает края отверстий, предотвращая выгорание хрома и никеля из структуры нержавеющей стали. Этот подход исключает риск развития межкристаллитной коррозии в местах термического воздействия луча при эксплуатации изделий. Чистота кромки в азотной среде обеспечивает высокое качество аргонодуговой сварки, так как в ванну расплава не попадают посторонние примеси. Давление газа до 20 бар гарантирует полное удаление вязкого расплава и отсутствие грата на внутренней поверхности трубы.

Современное лазерное оборудование позволяет обрабатывать заготовки с уже измененной геометрией за счет использования бесконтактных датчиков слежения за рельефом. Режущая головка станка постоянно измеряет дистанцию до металла и мгновенно корректирует свое положение по высоте для сохранения фокуса луча. Это дает возможность прорезать отверстия и выполнять раскрой на коленах, отводах и деталях со сложными пространственными изгибами.

Система ЧПУ плавно перемещает инструмент по криволинейной траектории, удерживая перпендикулярность к точке контакта в любой фазе процесса. Технология востребована при производстве выхлопных систем автомобилей, каркасов спортивных тренажеров и элементов дизайнерской мебели. Отсутствие механического давления исключает риск деформации или смещения гнутой заготовки на рабочем столе.

Программное обеспечение моделирует объемный контур изделия и рассчитывает оптимальные точки входа луча с учетом кривизны поверхности. Точность расположения пазов на гнутых участках остается такой же высокой, как и на прямых отрезках трубы. Использование лазера заменяет трудоемкое сверление на ручных станках, которое часто приводит к уводу инструмента в сторону на наклонных плоскостях. Кромки после лазера получаются чистыми и не требуют удаления заусенцев из труднодоступных зон изгиба.

Применение лазера позволяет изготавливать легкие и прочные стулья, столы и стеллажи с идеальной геометрией стыков и скрытыми соединениями. Световой луч вырезает в трубах точные пазы и технологические отверстия, которые обеспечивают легкую сборку конструкции без использования сложной оснастки.

Высокая чистота кромки позволяет использовать точечную или лазерную сварку, при которой швы получаются тонкими и незаметными после покраски. Отсутствие заусенцев и деформаций стенок гарантирует сохранение товарного вида изделий из нержавеющей стали или хромированного проката.

Лазер легко справляется с трубами малого сечения и тонкими стенками, сохраняя их жесткость и прямолинейность на больших длинах. Точность межосевых расстояний в монтажных отверстиях обеспечивает взаимозаменяемость деталей и легкую сборку продукции конечным потребителем. Использование станков с ЧПУ исключает выпуск бракованных элементов, что важно для поддержания репутации мебельного бренда.

Использование современных поворотных механизмов с ЧПУ гарантирует идеальное совпадение центров отверстий на противоположных стенках трубы. Станок вращает заготовку с ювелирной точностью, контролируя каждый градус поворота при помощи прецизионных датчиков обратной связи.

После прорезания первого отверстия лазер перемещается к нужной координате, а патрон разворачивает трубу ровно на 180 градусов для выполнения ответного выреза. Это исключает накопление погрешности, которое неизбежно возникает при ручной разметке и сверлении заготовок на обычных станках. Соосность выдерживают в пределах сотых долей миллиметра, что критично для установки длинных валов, осей или метизов через сквозные проемы в каркасах. Итоговое изделие не требует дополнительной расточки и зенковки отверстий перед финальной сборкой сложного механизма.

Автоматическая система измерения позволяет программе вносить коррективы в траекторию луча в режиме реального времени. Если заготовка имеет небольшое отклонение от идеальной цилиндрической формы, электроника сместит точку врезки для сохранения проектной дистанции между центрами.
