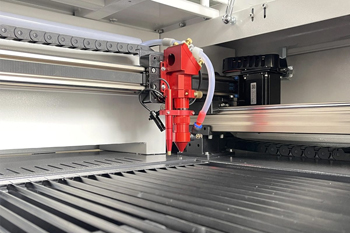

Газовые лазерные станки

Рабочую смесь газов подвигают из отдельных баллонов через блоки смешивания и точные регуляторы давления. Аппаратура постоянно контролирует пропорции углекислого газа, азота и гелия, чтобы поддерживать стабильные параметры излучения при разных режимах мощности. Азот в этом процессе необходим для эффективной передачи энергии возбуждения молекулам CO2. Гелий выполняет важную роль, потому что он быстро отводит лишнее тепло от зон электрического разряда к стенкам трубок.

Смесь обязательно проходит через систему фильтров для удаления мелких примесей, так как любая посторонняя частица портит поверхность внутренних зеркал. Постоянная циркуляция среды предотвращает накопление вредных продуктов распада внутри керамических или стеклянных трубок резонатора.

Расход газов напрямую зависит от мощности станка и длины канала, который требует стабильного давления в диапазоне от 80 до 120 мбар. Автоматика следит за состоянием системы и всегда подаст сигнал, когда уровень запаса в баллонах станет ниже 15% от номинала. Внутри резонатора постоянно поддерживают глубокую вакуумную среду, куда добавляют свежие порции смеси для обновления химического состава.

Вакуумный насос необходим для предварительной очистки внутреннего пространства резонатора от воздуха и паров влаги перед запуском процесса. Оборудование создает глубокое разрежение, которое позволяет поддерживать чистоту активной газовой смеси и исключает побочные химические реакции. Когда насос удаляет посторонние газы, электрический разряд между электродами становится стабильным и не вызывает перегрева стенок трубок.

Система постоянно откачивает часть отработанной смеси, чтобы в камеру поступали свежие порции углекислого газа и азота из баллонов. Точное управление уровнем вакуума позволяет регулировать плотность среды, а это напрямую влияет на мощность лазерного луча. Без постоянного разрежения молекулы газа будут сталкиваться слишком часто и энергия излучения начнет превращаться в бесполезное тепло.

Насосы для станков имеют высокую производительность и могут работать в непрерывном режиме в течение нескольких рабочих смен подряд. В конструкции применяют масляные уловители, которые защищают внутреннюю оптику резонатора от попадания паров смазки. ЧПУ станка контролирует глубину вакуума с помощью прецизионных датчиков и блокирует включение высокого напряжения при малейших утечках.

Стабилизация разряда происходит за счет использования мощных высокочастотных генераторов, которые подают напряжение на электроды внутри резонатора. Электроника контролирует параметры тока с частотой в несколько мегагерц, что обеспечивает равномерное возбуждение молекул газа по всей длине трубки.

Когда станок работает на максимальной мощности, блоки питания мгновенно подстраивают частоту разряда для исключения дуговых пробоев. Это позволяет лазеру выдавать стабильный луч без пульсаций, поэтому на поверхности металла не появляются волнообразные следы. Внутренние схемы защиты следят за температурой электродов и плавно снижают нагрузку при возникновении риска перегрева.

Современные системы управления используют обратную связь от оптических датчиков, которые фиксируют интенсивность свечения плазмы внутри резонатора. Если разряд становится нестабильным, ЧПУ корректирует напряжение на обмотках трансформаторов за доли секунды. Такой контроль важен при резке сложных контуров, когда станок часто меняет скорость перемещения головки по осям. Блоки питания имеют герметичное исполнение, чтобы защитить высоковольтные компоненты от попадания пыли и влаги из воздуха цеха.

Внутренние зеркала резонатора постоянно контактируют с лазерным лучом огромной мощности, который нагревает их поверхность даже при высоком коэффициенте отражения. Чтобы предотвратить термическую деформацию оптики, внутрь держателей зеркал под давлением подают холодную воду из общего контура чиллера.

Если зеркало нагреется хотя бы на несколько градусов, его геометрия изменится и фокусное расстояние луча сместится в сторону. Это приведет к потере точности резки и может вызвать полное разрушение дорогостоящего напыления из золота или меди. Вода забирает избыточное тепло и поддерживает стабильную температуру металла в пределах +20℃ независимо от текущей нагрузки. Постоянный поток жидкости гарантирует сохранение идеальной параллельности всех оптических элементов внутри системы.

В конструкции каналов охлаждения применяют материалы с высокой теплопроводностью, которые быстро передают энергию от поверхности зеркала к носителю. ЧПУ станка контролирует температуру на входе и выходе из каждого узла с помощью прецизионных термодатчиков. Когда скорость протока воды падает, система безопасности мгновенно отключает питание лазера для предотвращения фатальной поломки оптики.

Для изменения диаметра и формы лазерного пучка перед его попаданием в режущую головку используют специальные телескопические системы или коллиматоры. Эти устройства состоят из набора зеркал, которые могут перемещаться по командам ЧПУ для настройки нужной расходимости излучения.

Когда луч проходит через расширитель, его диаметр увеличивается в несколько раз, что значительно снижает плотность энергии на поверхности фокусирующей линзы. Это позволяет избежать перегрева оптики и продлевает срок службы расходных материалов при работе на высокой мощности. Увеличенный диаметр пучка также помогает получить более острое пятно фокуса после прохождения через финальную линзу.

Автоматика станка подбирает параметры расширения луча в зависимости от выбранного материала и установленного фокусного расстояния. Прецизионные приводы перемещают зеркала коллиматора с точностью до нескольких микрон, что гарантирует стабильность характеристик излучения. Внутри корпуса устройства поддерживают избыточное давление очищенного воздуха или азота для защиты поверхностей от пыли.

Выходное зеркало резонатора имеет частичную прозрачность и выполняет задачу вывода сформированного лазерного луча из внутренней полости в оптический тракт. Его изготавливают из специальных кристаллов селенида цинка или германия с нанесением многослойных диэлектрических покрытий. Материал должен пропускать около 20–30% накопленной энергии, а остальную часть излучения возвращать обратно в активную среду для дальнейшего усиления.

Этот элемент испытывает колоссальные термические нагрузки, потому что сквозь него проходит весь поток инфракрасного света. Любое загрязнение на поверхности этого зеркала приведет к мгновенному прогару из-за поглощения энергии лазера. Поэтому чистоту воздуха в зоне установки зеркала контролируют с особой тщательностью.

Поверхность выходного окна имеет идеальную сферическую или плоскую форму для формирования пучка с правильным распределением мощности. Для отвода тепла узел снабжают водяной рубашкой, которую подключают к системе охлаждения станка. Если прозрачность покрытия изменится из-за износа или оседания продуктов распада газа, мощность лазера на выходе резко упадет. ЧПУ станка отслеживает интенсивность луча с помощью внешних калориметрических датчиков.

Чистота активной среды контролируется с помощью газовых анализаторов и прецизионных фильтров на входе в систему подготовки. Любое попадание паров масла или кислорода в резонатор вызывает потемнение зеркал и снижает эффективность электрического разряда.

Датчики внутри контура постоянно измеряют концентрацию примесей и передают данные в систему управления станком. Если уровень загрязнения превышает допустимый предел, ЧПУ автоматически запускает процедуру полной продувки тракта свежим азотом. Это позволяет быстро восстановить рабочие параметры излучения и предотвратить порчу дорогостоящей оптики. Адсорберы в блоке питания газом задерживают влагу и продукты химического распада.

Для защиты от внешних факторов в системе подачи поддерживают избыточное давление, которое исключает подсос воздуха через микроскопические зазоры в соединениях. Все уплотнения изготавливают из материалов с низкой газопроницаемостью, которые не выделяют летучих соединений при контакте с гелием. Когда станок долго простаивает, автоматика периодически обновляет газ в трубках для предотвращения застоя и окисления электродов.

Система продольной прокачки (Fast Axial Flow) обеспечивает движение газовой смеси вдоль оси лазерных трубок со скоростью до нескольких сотен метров в секунду. Это позволяет мгновенно удалять продукты распада газа из зоны разряда и эффективно охлаждать активную среду. Быстрый поток предотвращает локальный перегрев молекул CO2, что значительно увеличивает выходную мощность лазера при компактных размерах резонатора.

Смесь постоянно проходит через мощные теплообменники, где она отдает накопленную энергию контуру водяного охлаждения. Такая схема позволяет достигать высокого качества луча с симметричным распределением энергии, что важно для прецизионной резки. Газовые лазеры с такой конструкцией считаются самыми надежными для промышленного применения в тяжелых режимах работы.

Для создания потока используют центробежные турбины или компрессоры, которые обеспечивают стабильное давление без пульсаций. Движение газа организовано по замкнутому циклу, что позволяет экономить гелий и снижать себестоимость часа работы станка. ЧПУ контролирует скорость вращения турбины и подстраивает ее под режим генерации излучения. Если поток замедлится, температура среды вырастет и мощность лазера упадет из-за нарушения энергетических переходов в молекулах.

Турбонагнетатели создают направленный поток газовой смеси внутри замкнутого контура лазерного резонатора. Они работают на очень высоких оборотах и используют бесконтактные уплотнения для исключения попадания масла в рабочую среду.

Электродвигатель нагнетателя имеет частотное управление, которое позволяет ЧПУ гибко менять скорость прокачки в зависимости от температуры газа. Лопасти турбины изготавливают из легких и прочных сплавов, чтобы минимизировать инерцию и обеспечить быстрый выход на рабочий режим. Постоянная циркуляция смеси через охладители гарантирует стабильность тепловых параметров лазера даже при максимальной нагрузке.

В конструкции нагнетателей применяют магнитные или высокоточные керамические подшипники, которые обладают огромным ресурсом наработки на отказ. Система датчиков следит за уровнем вибрации агрегата и мгновенно останавливает процесс при обнаружении посторонних шумов. Отвод тепла от самого компрессора осуществляется отдельным контуром водяного охлаждения для защиты обмоток двигателя.

Основание для лазерного резонатора должно обладать исключительной жесткостью и минимальным коэффициентом температурного расширения. Гранитная плита или массивная чугунная рама обеспечивают идеальную стабильность положения зеркал относительно друг друга.

При работе станка возникают вибрации от движения портала и насосов, но тяжелое основание эффективно гасит эти колебания. Это предотвращает расфокусировку луча и гарантирует сохранение паспортной точности резки на любых скоростях подачи. Гранит не деформируется со временем и не подвержен коррозии в условиях высокой влажности от систем охлаждения. Каждое зеркало крепят на прецизионных юстировочных узлах, которые фиксируют к каменной базе стальными анкерами.

Температурная инертность камня позволяет лазеру сохранять рабочие параметры даже при резких изменениях климата в цехе. Если бы основание было легким, тепло от электродов могло бы вызвать перекос конструкции и привести к потере мощности. Поверхность плиты проходит многоступенчатую шлифовку для обеспечения идеальной плоскостности монтажных площадок. ЧПУ станка контролирует горизонт установки резонатора с помощью электронных уровней или лазерных датчиков.

Механический затвор - массивная медная заслонка с водяным охлаждением, которая перекрывает путь лазерному лучу внутри тракта. Он выполняет задачу мгновенного прекращения подачи излучения на режущую головку при возникновении опасной ситуации или в паузах между операциями.

Когда затвор закрыт, лазерный пучок направляется в специальную ловушку (дамп), где его энергия полностью поглощается и превращается в тепло. Это позволяет не отключать накачку резонатора при коротких остановках, что значительно сокращает время подготовки к следующему резу. Скорость срабатывания заслонки составляет доли секунды, потому что в конструкции используют мощные электромагнитные приводы.

Датчики положения затвора передают информацию в систему ЧПУ, которая блокирует открытие пути при нахождении людей в рабочей зоне. Если заслонка заклинит или перегреется, автоматика мгновенно отключит питание генератора для предотвращения пожара. Медная поверхность шторки имеет зеркальную полировку для уменьшения поглощения энергии в закрытом состоянии. Охлаждающая жидкость постоянно циркулирует внутри затвора, чтобы предотвратить его деформацию при длительной блокировке мощного луча.

Электроды обеспечивают создание электрического разряда в активной газовой смеси для возбуждения атомов углекислого газа. В современных моделях с высокочастотной накачкой их часто располагают снаружи кварцевых трубок, что исключает контакт металла с агрессивной плазмой. Такая схема предотвращает загрязнение газа продуктами эрозии электродов и увеличивает интервалы между заменами смеси.

Энергия передается внутрь через стенки диэлектрика с помощью электромагнитного поля, которое создает свечение по всему объему. Это позволяет достигать высокого КПД генерации и обеспечивает стабильность параметров луча при изменении мощности. Электроды изготавливают из меди или специальных сплавов с отличной проводимостью для минимизации потерь энергии.

В лазерах с постоянным током электроды находятся внутри трубок и требуют интенсивного охлаждения для защиты от расплавления. Для повышения ресурса их поверхность покрывают слоем никеля или других защитных материалов, которые сопротивляются воздействию ионов газа. ЧПУ станка постоянно контролирует ток разряда и блокирует работу при появлении признаков искрения или нестабильности дуги.

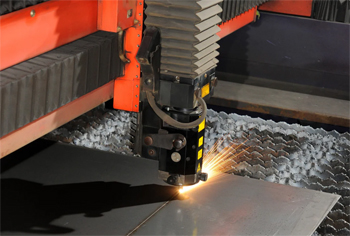

Оптический тракт между резонатором и режущей головкой должен быть полностью свободен от пыли, влаги и продуктов сгорания металла. Для этого внутрь системы под небольшим давлением подают осушенный и очищенный воздух или технический азот.

Постоянный поток газа создает избыточное давление, которое предотвращает подсос грязного воздуха из производственного помещения через зазоры в подвижных узлах. Если в тракт попадет хотя бы одна пылинка, лазерный луч мгновенно нагреет ее, что приведет к повреждению зеркал или линз.

Система подготовки воздуха включает в себя несколько ступеней фильтрации и холодильный осушитель для удаления остатков влаги. Подобная защита критически важна для сохранения мощности лазера при передаче на большие расстояния по осям портала.

Контроль давления продувки осуществляется датчиками, которые блокируют запуск станка при падении напора ниже установленного предела. Азот высокой чистоты предпочтительнее воздуха, так как он полностью исключает окисление напыления на зеркалах при длительной эксплуатации. Внутренние поверхности труб тракта проходят химическую очистку для удаления любых загрязнений, способных поглощать энергию излучения.
