Лазерная резка нержавейки

Применение азота под высоким давлением позволяет получить идеально чистую и светлую кромку, которая сохраняет свои антикоррозийные свойства. Этот газ относится к инертным средам, поэтому не вступает в химическую реакцию с расплавленным металлом в зоне воздействия луча. Его мощный поток просто выдувает жидкий сплав из канала реза, не допуская образования оксидной пленки на торцах детали.

Если использовать кислород, на краях возникнет темный слой окалины, который придется удалять механическим или химическим способом перед последующей сваркой. Серебристый цвет среза после азотной обработки гарантирует высокую эстетику изделия и избавляет от лишних затрат времени на финишную отделку.

Высокое давление газа, которое достигает 20 бар, обеспечивает эффективное охлаждение кромок и предотвращает выгорание легирующих компонентов сплава. Нержавеющая сталь содержит хром и никель, которые отвечают за стойкость к ржавчине, поэтому сохранение их концентрации в зоне шва имеет решающее значение.

Азотная среда исключает появление «цветов побежалости» вокруг линии разреза даже на тонких листах. Такой подход позволяет сразу отправлять детали на сборку или покраску, так как адгезия покрытий к чистой поверхности остается максимальной.

Высокая концентрация легирующих элементов в составе нержавеющей стали меняет теплофизические свойства материала и требует точной настройки параметров излучения. Хром и никель повышают вязкость расплава, поэтому для качественного разделения заготовки необходимо увеличивать мощность лазерного источника.

Тугоплавкие оксиды этих металлов могут препятствовать прохождению луча, если в рабочей зоне присутствует даже небольшое количество кислорода. При перегреве сплава существует риск разрушения кристаллической решетки, что ведет к снижению пластичности и прочности готовой детали. Резчик подбирает режим так, чтобы плотность энергии в пятне контакта была достаточной для мгновенного перехода стали в жидкую фазу.

Хром придает металлу высокую отражательную способность, хотя этот эффект выражен слабее, чем у чистой меди или алюминия. Оптическая система станка должна учитывать возможные блики от зеркальной поверхности, чтобы защитить лазерный генератор от обратного излучения. Никель способствует более стабильному удержанию ванны расплава, что позволяет выполнять тонкие ажурные резы с высокой точностью.

Сохранение безупречного вида полированного листа обеспечивают за счет использования специальных защитных пленок и бесконтактного метода обработки. Световой луч воздействует только на узкую линию шва, тогда как остальная площадь заготовки остается закрытой прочным полимерным слоем. Эта пленка должна иметь специальный состав, который лазерный луч прошивает чисто и без образования нагара под краями защиты.

Когда заготовку перемещают по рабочему столу станка, пленка предотвращает появление царапин и потертостей от контакта с опорами. После завершения всех операций защитный слой легко снимают, и заказчик получает изделие с идеальным зеркальным блеском без следов технологического вмешательства.

Важно настраивать параметры прокола металла так, чтобы раскаленные брызги не разлетались по поверхности и не приваривались к лаку. Система автоматического слежения за высотой поддерживает стабильный зазор между соплом и листом, что исключает случайное касание инструмента и заготовки. При резке зеркальных сталей применяют азот, который не дает продуктам горения оседать на лицевой стороне в виде темной пыли.

Появление застывших капель металла на обратной стороне листа связано с неправильным балансом между скоростью подачи и давлением вспомогательного газа. Если головка станка движется слишком быстро, вязкий расплав не успевает полностью покинуть канал и застывает на нижнем ребре шва. Недостаточный напор азота также приводит к этому дефекту, так как газовая струя не может преодолеть силы поверхностного натяжения жидкой стали.

Грат на нержавейке отличается высокой твердостью, поэтому его удаление требует серьезных усилий при слесарной обработке. Инженеры настраивают фокусное расстояние так, чтобы точка максимальной энергии находилась чуть ниже середины толщины листа для лучшего выдувания шлака.

Состояние сопла и его центровка относительно луча напрямую влияют на равномерность распределения газового потока внутри разреза. Любое отклонение струи в сторону создает зоны застоя, где скапливаются продукты плавления и образуются некрасивые наплывы. Регулярная очистка расходных материалов от нагара помогает поддерживать стабильность процесса на протяжении всей рабочей смены. Качество самого металла тоже играет роль: наличие внутренних расслоений или неоднородностей структуры может вызвать неконтролируемое разбрызгивание металла.

Современные лазерные комплексы позволяют прошивать отверстия, диаметр которых составляет всего 50% от общей толщины металлической плиты. Например, на листе толщиной 2 мм можно получить калиброванные проемы размером 1 мм с идеально ровными стенками.

Узкая фокусировка луча обеспечивает минимальную ширину шва, что дает возможность выполнять микроскопическую перфорацию для нужд фильтрации или дизайна. ЧПУ станка контролирует каждый импульс при входе в материал, чтобы предотвратить избыточное оплавление краев в начальной точке. После формирования сквозного канала головка совершает круговое движение по заданному радиусу для калибровки внутреннего контура.

Если требуется изготовить отверстие диаметром менее 0.5 мм, используют специальные режимы испарения на тонкой фольге. В этом случае металл мгновенно превращается в пар, а края заготовки сохраняют остроту и геометрическую правильность. Такая точность востребована в медицине, авиастроении и при производстве измерительных приборов.

Кратковременное воздействие высокой температуры может вызвать выпадение карбидов хрома на границах зерен металла, что делает сталь уязвимой для ржавчины. Но лазерный луч проходит по контуру на огромной скорости, поэтому время пребывания материала в критическом температурном диапазоне исчисляется миллисекундами.

Такая стремительность процесса предотвращает глубокие структурные изменения и сохраняет исходную химическую стойкость нержавейки. Зона термического влияния у лазера втрое меньше, чем у плазменной дуги, что исключает риск разрушения защитного слоя. Применение инертного азота дополнительно защищает кромки от насыщения углеродом из атмосферного воздуха.

Детали после лазерного раскроя не требуют обязательного отжига для восстановления свойств, если соблюдались все технологические режимы. Кромка остается пассивной и не вступает в реакцию с агрессивными средами, что важно для пищевого и химического оборудования.

Если проект предусматривает работу изделия в особо жестких условиях, технологи рекомендуют использовать стали с пониженным содержанием углерода типа AISI 304L или 316L. Эти марки лучше переносят термические циклы и гарантируют отсутствие межкристаллитной коррозии в зоне шва.

Применение очищенного сжатого воздуха под давлением 15 бар позволяет существенно снизить себестоимость продукции за счет отказа от покупки дорогостоящих газов в баллонах. Воздух содержит около 20% кислорода, который выступает в роли катализатора и добавляет тепловой энергии в зону резания. Это увеличивает скорость проходки на тонких и средних листах нержавейки, сокращая общее время выполнения заказа.

Экономия на расходных материалах может достигать 30% от общих затрат на эксплуатацию станка. Современные компрессорные установки со встроенными осушителями обеспечивают стабильную подачу рабочей смеси без примесей масла и влаги.

Однако при воздушной резке на торцах детали образуется тонкий слой оксидов, который придает кромке матовый серый или желтоватый оттенок. Если к внешнему виду шва не предъявляют жестких требований, этот метод становится самым экономически оправданным решением для промышленных заготовок. Оксидная пленка не влияет на точность размеров, но может потребовать зачистки перед проведением высококачественной аргонодуговой сварки.

Параметр фокусировки задает конфигурацию светового пучка внутри металлической плиты и напрямую влияет на геометрию стенок разреза. Если фокус установлен правильно, лазер формирует узкий цилиндрический канал с минимальным отклонением от вертикальной оси.

Для тонких листов выбирают короткофокусные линзы, которые создают крошечное пятно нагрева с огромной плотностью энергии. Массивные заготовки толщиной более 10 мм требуют применения длиннофокусной оптики, которая сохраняет стабильный диаметр луча на большой глубине. Это позволяет избежать эффекта конусности, когда нижняя часть детали оказывается уже или шире верхней границы реза.

ЧПУ станка автоматически корректирует положение головки по оси Z, чтобы компенсировать возможные неровности листа в режиме реального времени. Если точка фокуса сместится вверх или вниз хотя бы на 0.5 мм, качество кромки резко упадет из-за рассеивания энергии.

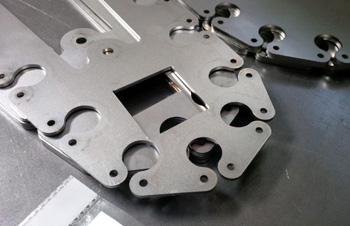

Перпендикулярность торцов критична для деталей, которые в будущем будут стыковаться под сварку без зазоров. Правильно настроенная оптика обеспечивает ровную поверхность излома с мелкой чешуйчатостью без глубоких ступенек.

Высокая концентрация лазерной энергии позволяет мгновенно расплавить металл в узкой зоне, не прогревая остальную массу заготовки. Скорость перемещения луча настолько велика, что тепло не успевает распространиться вглубь листа и вызвать его термическое расширение. Это исключает появление внутренних напряжений, которые обычно приводят к короблению или изгибу тонкостенных изделий.

Заготовка сохраняет первозданную плоскостность, что позволяет сразу использовать детали в точных сборочных операциях. Отсутствие механических усилий резания также предотвращает случайные замины и деформации краев, характерные для рубки на ножницах.

Программный алгоритм нестинга распределяет траекторию движения инструмента так, чтобы тепловая нагрузка распределялась по листу равномерно. Головка перескакивает из одного угла в другой, давая металлу возможность остыть в промежутках между короткими циклами резки.

Жесткая фиксация листа на игольчатом или решетчатом столе минимизирует площадь контакта заготовки с опорой, что также снижает передачу тепла. Такая технология позволяет изготавливать длинные и узкие полосы нержавейки с идеальной прямолинейностью без эффекта «сабли».

Изготовление оборудования для переработки продуктов питания требует использования гигиеничных материалов и отсутствия труднодоступных мест для очистки. Лазерный луч обеспечивает безупречную гладкость кромок и минимальный радиус внутренних углов, где не может скапливаться грязь или бактерии.

Нержавеющая сталь марок AISI 304 или 316 после лазерной обработки в среде азота полностью сохраняет инертность к пищевым средам. Отсутствие окалины и ржавчины на торцах деталей избавляет производство от необходимости проводить сложное химическое пассивирование изделий. Все элементы конвейеров, баков и лотков имеют четкую геометрию для легкой санитарной обработки под высоким давлением.

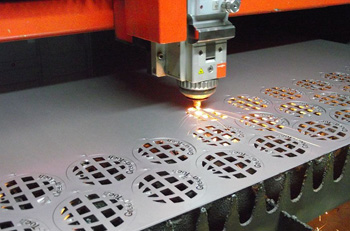

Технология позволяет вырезать сложные сита и перфорированные панели с тысячами мелких отверстий за один рабочий цикл. Точность расположения прорезей гарантирует равномерное распределение потоков жидкости или пара в технологических установках. Метод лазерного раскроя исключает попадание в готовую продукцию металлической стружки или частиц абразива, которые возникают при механическом пилении.
