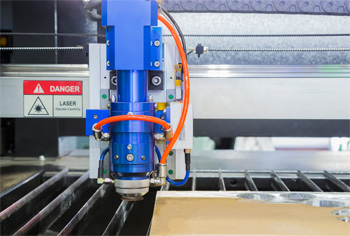

Твердотельные (волоконные) лазерные станки

Лазерные диоды выступают первичным источником энергии, потому что преобразуют электрический ток в мощный поток светового излучения. Полупроводниковые кристаллы монтируют на медные основания, чтобы эффективно отводить лишнее тепло во время работы. Свет от множества отдельных диодов собирают в один пучок с помощью специальных микролинз и направляют в активное волокно.

Длина волны накачки составляет 915-976 нм, и такой диапазон обеспечивает максимальное поглощение энергии ионами иттербия. Каждый диодный модуль имеет герметичный корпус для защиты от пыли и влаги. Контроллер питания подает ток с высокой точностью, так как малейшие скачки напряжения сокращают срок службы полупроводников.

Групповое объединение диодов в кассеты позволяет наращивать общую мощность станка до 20 кВт и более. Когда один из элементов выходит из строя, система продолжает работу с небольшим снижением интенсивности излучения. Охлаждающая жидкость постоянно циркулирует через теплообменники блоков питания, чтобы поддерживать стабильный температурный режим. Если диоды перегреются, спектр их свечения сместится и эффективность лазера упадет. Ресурс современных полупроводниковых источников достигает 100000 часов непрерывной эксплуатации.

Ионы иттербия вводят в сердцевину оптического волокна для создания активной среды, которая способна усиливать световые сигналы. Когда излучение от диодов накачки попадает в легированный сердечник, атомы этого металла переходят в возбужденное состояние. При возврате в обычное положение они испускают фотоны, которые формируют мощный когерентный луч с длиной волны 1.07 мкм.

Иттербий выбирают из-за высокого коэффициента полезного действия, потому что он преобразует более 70% энергии накачки в полезный свет. Малый диаметр волокна позволяет концентрировать огромную мощность в очень узком канале. Это создает условия для получения лазерного пятна минимального размера на поверхности стального листа.

Сердцевину изготавливают из кварцевого стекла особой чистоты, чтобы исключить потери света на длинных дистанциях. Процентное содержание ионов металла строго дозируют при производстве заготовки, так как избыток примесей вызовет внутренний перегрев волокна. Свойства иттербия обеспечивают стабильную генерацию луча в широком диапазоне температур окружающей среды. Когда станок режет нержавеющую сталь, именно характеристики активного вещества определяют чистоту кромки и скорость прохода.

Брэгговские решетки выполняют роль зеркал внутри волоконного лазера и образуют оптический резонатор для генерации луча. Их создают путем периодического изменения показателя преломления кварцевого стекла с помощью мощного ультрафиолетового излучения.

Одна решетка имеет высокий коэффициент отражения и возвращает почти весь свет обратно в активную зону. Второй элемент делают частично прозрачным, чтобы он выпускал сформированный лазерный поток в транспортное волокно. Такая конструкция исключает использование внешних зеркал, которые требуют сложной юстировки и защиты от вибраций. Решетки вваривают непосредственно в общую линию оптоволокна с помощью лазерной сварки.

Температурная стабильность этих компонентов напрямую влияет на длину волны и мощность излучения станка. Если решетка нагреется слишком сильно, ее геометрические параметры изменятся и лазер перестанет работать на нужной частоте. Для защиты от перегрева узлы помещают в специальные теплоотводящие блоки с термопастой или водяным охлаждением.

Модуль объединения (комбайнер) собирает излучение от нескольких независимых лазерных модулей в один мощный поток. Устройство позволяет суммировать энергию отдельных источников для получения суммарной мощности 10, 20 или 30 кВт. Внутри герметичного корпуса несколько входных волокон сваривают с одним выходным волокном большего диаметра.

Конструкция исключает потери света и предотвращает обратное попадание энергии в диоды накачки. Использование комбайнера делает систему гибкой, так как при поломке одного блока станок сохраняет работоспособность на пониженной мощности. Оптические потери в месте соединения сводят к минимуму за счет полировки торцов и точного совпадения асимметричных профилей волокон.

Корпус объединителя всегда снабжают водяной рубашкой, потому что даже малая доля рассеянного света вызывает сильный нагрев металла. Датчики внутри блока контролируют уровень утечек излучения и подают сигнал тревоги при повреждении сварного шва. Если герметичность узла нарушится, внутрь попадет пыль и лазер мгновенно выйдет из строя.

Транспортное волокно передает лазерный луч от резонатора к режущей головке и требует защиты от механических воздействий. Его помещают в гибкий бронированный рукав из нержавеющей стали, который предотвращает чрезмерный изгиб и сдавливание тонкого кварцевого стержня. Внутреннее пространство заполняют специальным гелем или полимером для гашения вибраций и амортизации при резких перемещениях портала.

Кабель укладывают в широкие пластиковые цепи, которые задают безопасный радиус поворота и исключают заломы магистрали. Если волокно согнется слишком сильно, свет начнет выходить через оболочку и кабель мгновенно прогорит. Система безопасности включает тонкую медную проволоку, которая проходит вдоль всего канала и контролирует его целостность.

Когда происходит случайный обрыв или перегрев оболочки, электрическая цепь разрывается и автоматика мгновенно отключает лазер. Данный факт предотвращает возникновение пожара и защищает персонал от опасного излучения в случае аварии. Внешний слой защиты делают устойчивым к попаданию раскаленных брызг металла и агрессивных жидкостей.

Двойная оболочка позволяет одновременно удерживать лазерный луч в сердцевине и направлять свет накачки через промежуточный слой. Внутренний сердечник изготавливают из кварца с ионами иттербия, и по нему проходит основной рабочий поток энергии.

Первая оболочка имеет меньший показатель преломления и служит световодом для мощного излучения от диодов. Вторая внешняя оболочка защищает структуру от внешних потерь и обеспечивает механическую прочность всего изделия. Такая компоновка увеличивает площадь контакта для ввода энергии накачки, так как свет многократно пересекает активную зону под разными углами. Это повышает эффективность поглощения фотонов и позволяет получать огромную мощность на выходе.

Полимерное покрытие внешней части предотвращает появление микротрещин на поверхности стекла при частых изгибах кабеля. Когда лазер работает на максимальных режимах, основная часть тепла выделяется во внутреннем слое, и за счет этого требуется интенсивное охлаждение всего тракта. Двойная структура помогает сохранять высокое качество луча и предотвращает возникновение паразитных мод.

Датчик обратного отражения защищает лазерный источник от разрушения при работе с металлами, которые имеют зеркальную поверхность. Алюминий, медь и латунь могут отражать значительную часть луча обратно в режущую головку и транспортное волокно. Оптический сенсор фиксирует интенсивность возвращенного света и передает сигнал в систему управления станка.

Если уровень обратной энергии превышает безопасный порог, автоматика за доли миллисекунды отключает генерацию излучения. Это спасает диоды накачки и сварные соединения волокна от мгновенного прогара под действием концентрированного потока фотонов. Блок защиты часто встраивают непосредственно в коллиматор или в модуль объединения лучей для максимально быстрой реакции.

Контроллер анализирует данные с датчика и может плавно снижать мощность вместо полной остановки, чтобы сохранить чистоту прореза. Когда станок режет толстую нержавеющую сталь, обратные блики возникают реже, но система все равно остается в активном состоянии. Специальные поглотители внутри головки забирают часть рассеянной энергии и отводят ее в контур водяного охлаждения.

Система автоматической смены газов позволяет переключаться между азотом, кислородом и сжатым воздухом без остановки процесса резки. Разные металлы требуют специфической газовой среды для получения качественной кромки и выдувания расплава.

Кислород используют для углеродистых сталей, потому что он инициирует экзотермическую реакцию и увеличивает скорость прохода. Азот применяют при раскрое нержавейки, так как он предотвращает окисление торцов и сохраняет их блестящий вид. ЧПУ станка управляет подачей через электромагнитные клапаны, которые открываются в соответствии с выбранной технологической картой. Блок подготовки газа также очищает поток от паров масла и влаги для защиты оптики головки.

Переключение происходит мгновенно, когда программа переходит от резки одного контура к другому на листе с комбинированными деталями. Датчики давления контролируют наличие газа в магистралях и блокируют лазер при опустошении баллонов. Точная регулировка напора через пропорциональные клапаны позволяет экономить дорогостоящие ресурсы при обработке тонких листов.

Коллиматор превращает расходящийся поток света из волокна в параллельный пучок для его последующей фокусировки линзой. Устройство состоит из набора прецизионных линз, которые закреплены в герметичном металлическом корпусе с водяным охлаждением.

Расстояние между линзами можно менять с помощью миниатюрного сервопривода под управлением системы ЧПУ. Такая опция позволяет программно изменять диаметр луча в зависимости от толщины и типа обрабатываемого металла. Широкий пучок лучше подходит для резки массивных стальных плит, так как он обеспечивает более эффективное выдувание шлака. Внутренние поверхности линз имеют антибликовое напыление для минимизации потерь энергии и предотвращения перегрева узла.

Герметичность корпуса защищает оптику от попадания мелкодисперсной пыли и брызг охлаждающей жидкости. Специальные юстировочные винты позволяют точно совместить центр луча с осью сопла для обеспечения симметричности реза. Если коллиматор настроили неправильно, лазерное пятно станет овальным и качество торцов деталей на разных сторонах контура будет отличаться.

Волоконная технология исключает потребность во внешних поворотных зеркалах, потому что луч формируется и передается внутри гибкого световода. В обычных газовых лазерах свет идет через открытый тракт, где каждое зеркало нужно настраивать с точностью до угловых секунд. Волоконный станок использует принцип полного внутреннего отражения внутри кварцевого сердечника, что полностью избавляет систему от юстировки.

Излучение подается в режущую головку по кабелю, который может изгибаться в любом направлении вместе с порталом. Такая схема значительно упрощает конструкцию станины и делает ее более надежной при работе на высоких скоростях. Отсутствие открытых оптических путей предотвращает загрязнение тракта пылью или шлаком.

Такой подход снижает затраты на обслуживание, так как зеркала в старых станках требовали регулярной чистки и замены из-за износа напыления. Волоконный резонатор представляет собой монолитную структуру, которую сваривают в единое целое на заводе. Он не боится вибраций от мощных приводов и сохраняет идеальное качество луча в любых условиях. Энергия доставляется к месту реза без потерь на отражение от промежуточных поверхностей, и за счет этого растет общий КПД установки.

Охлаждение диодных модулей происходит с помощью мощной водяной системы, которая состоит из чиллера, насосов и сети медных трубопроводов. Каждый полупроводниковый блок крепят на массивную холодную плиту, внутри которой циркулирует дистиллированная вода с антикоррозийными добавками. Жидкость забирает избыточное тепло непосредственно от основания кристаллов и переносит его во внешний теплообменник.

Точность поддержания температуры составляет около 0.5℃, так как тепловые колебания меняют спектр излучения диодов. Если модули перегреются, эффективность накачки волокна резко упадет и мощность лазера снизится. Контроллер чиллера постоянно обменивается данными с системой ЧПУ для синхронизации режимов работы.

Внутренние датчики протока и давления блокируют запуск станка при обнаружении утечек или засорении каналов. Шкаф с электроникой герметизируют и оснащают внутренним теплообменником для предотвращения конденсации влаги на деталях. Вентиляторы обдувают радиаторы только снаружи корпуса, чтобы исключить попадание цеховой пыли на электрические контакты.

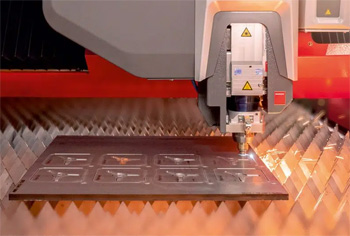

Волокно с переменным диаметром ядра позволяет менять плотность энергии в пятне фокусировки без смены оптических элементов головки. Технология дает возможность переключаться между режимами резки тонких листов и обработки толстых стальных плит за доли секунды.

Для раскроя тонкого металла выбирают минимальный диаметр пятна, чтобы достичь максимальной концентрации мощности и высокой скорости. При работе с толстым прокатом ядро виртуально расширяется, что обеспечивает более широкий канал реза и лучший вынос шлака. ЧПУ станка управляет этим процессом через специальные оптические переключатели или фазовые модуляторы внутри резонатора.

Использование такой опции исключает появление заусенцев на торцах деталей при переходе с нержавейки на углеродистую сталь. Качество кромки становится стабильно высоким по всей глубине пропила за счет оптимизации распределения энергии в луче. Оператору не нужно тратить время на ручную замену сопел или линз при смене производственных задач.

Затвор безопасности - механическая шторка, которая полностью перекрывает лазерный луч внутри резонатора при возникновении опасной ситуации. Он срабатывает мгновенно при нажатии кнопки аварийной остановки или при открытии защитной двери кабины станка.

Устройство имеет массивную медную пластину с водяным охлаждением, которая выдерживает прямое попадание луча полной мощности. Электромагнитный привод удерживает затвор в открытом состоянии, и при потере питания пружина автоматически сбрасывает шторку в закрытое положение. Это гарантирует полную изоляцию источника излучения даже при фатальных сбоях в электросети.

Наличие затвора исключает случайные выстрелы лазера во время настройки оптики головки или загрузки листов металла на стол. Отраженная энергия от закрытой шторки уходит в специальную световую ловушку, где она превращается в тепло и выводится наружу. Датчики внутри блока фиксируют время срабатывания и блокируют повторный запуск до полного устранения причин тревоги. Механизм защищен от коррозии и рассчитан на миллионы циклов работы без поломок.
