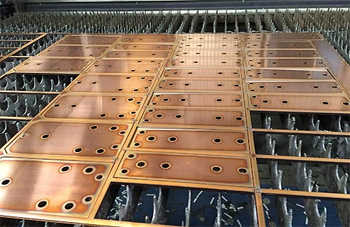

Лазерная резка меди

Этот сплав обладает способностью отражать до 95% световой энергии, из-за чего обычный луч не может пробить поверхность листа при первом контакте. Зеркальный эффект меди создает реальную угрозу для самой оптической системы, потому что отраженный поток возвращается обратно в линзу и вызывает ее мгновенный перегрев. Для решения задачи на производстве используют современные волоконные установки. Такой подход позволяет энергии проникать внутрь структуры материала без лишних потерь и рисков для дорогостоящего оборудования.

Еще одна сложность кроется в колоссальной теплопроводности, которая заставляет тепло моментально уходить из зоны контакта вглубь заготовки. Пятно нагрева должно обладать огромной плотностью мощности, чтобы температура в точке реза достигла +1083℃ раньше, чем деталь прогреется целиком. Если интенсивность излучения будет недостаточной, металл просто станет горячим, но разделение заготовки не произойдет.

Качественная настройка фокусного расстояния помогает сузить луч до минимального диаметра, что повышает КПД процесса и обеспечивает идеальную чистоту прохода инструмента.

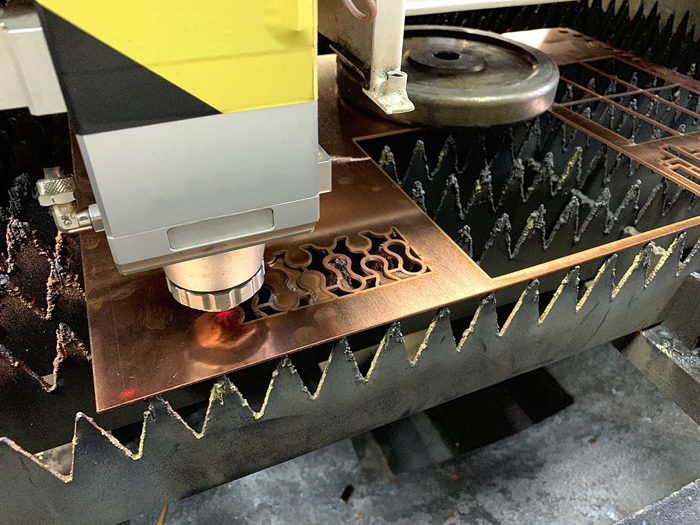

Волоконные источники генерируют излучение, которое медь поглощает в несколько раз эффективнее по сравнению с газовыми СО2-лазерами. Длина волны волоконного лазера составляет примерно 1.07 мкм, что позволяет лучу проникать вглубь цветного металла без катастрофического отражения. Газовые станки имеют длину волны 10.6 мкм, которую зеркальная поверхность меди отталкивает почти полностью.

По этой причине волоконное оборудование тратит меньше электричества и обеспечивает высокую скорость проходки даже на массивных медных плитах. Кабель для передачи луча не требует системы зеркал, что исключает потерю мощности на пути от генератора к режущей головке.

Высокая плотность энергии в пятне фокусировки волоконного аппарата позволяет выполнять резку на низких скоростях без риска оплавления краев. Оборудование сохраняет стабильность параметров на протяжении всей смены, потому что диодные модули имеют огромный ресурс работы. Отсутствие сложной газовой среды внутри резонатора упрощает техническое обслуживание станка и снижает себестоимость продукции.

Использование азота в качестве вспомогательного газа позволяет полностью исключить процесс окисления торцов заготовки во время термического воздействия. Газ подают в зону реза под давлением до 20 бар, чтобы он моментально выдувал расплавленный металл и одновременно охлаждал края шва.

Благодаря инертности азота поверхность реза сохраняет первозданный розовый цвет и естественный блеск без образования темного налета. Это имеет решающее значение для электронных компонентов, которые должны иметь безупречную проводимость и чистую поверхность для последующей пайки. Азотная струя также предотвращает выгорание краев на тонких листах, сохраняя четкость самых мелких элементов орнамента.

Высокий напор газа обеспечивает получение гладкого среза без острых заусенцев и наплывов в нижней части заготовки. Если давление в системе упадет ниже нормы, вязкая медь не будет полностью удаляться из канала, что приведет к появлению прочного грата. Хотя азот повышает общие расходы на материалы, он гарантирует безупречный результат для ответственных отраслей промышленности.

Для предотвращения поломки оптического тракта станки оснащают специальными датчиками, которые фиксируют возвращение лазерного излучения от зеркальной поверхности меди. Если уровень отраженной энергии превышает допустимый порог, электроника моментально отключает генератор для спасения линз и волоконного кабеля.

Дополнительной защитой служит наклон режущей головки под небольшим углом к вертикали во время начального прокола металла. Этот маневр уводит отраженный пучок в сторону от сопла, что минимизирует риск повреждения внутренних узлов инструмента. Программное обеспечение ЧПУ контролирует каждый этап зажигания плазмы и плавно наращивает мощность для стабильного входа в материал.

На поверхность медных листов часто наносят специальные составы, которые временно меняют отражающую способность и улучшают поглощение энергии. Специальные защитные пленки тоже помогают лучу быстрее «зацепиться» за металл без возникновения опасных бликов. Внутри самой головки устанавливают медные зеркала с золотым покрытием или специфические ловушки для рассеивания остаточного излучения.

Физические свойства меди диктуют жесткие условия для термического разделения массивных плит, так как после определенного порога качество реза начинает стремительно падать. При толщине более 12 мм луч начинает рассеиваться внутри канала, а высокая теплопроводность сплава мешает поддерживать стабильную температуру плавления по всей вертикали. Энергии лазера не хватает для мгновенного испарения или плавления металла в нижних слоях заготовки, что приводит к появлению глубоких неровностей.

Скорость проходки на таких габаритах становится крайне низкой, а расход вспомогательного газа возрастает до нерентабельных значений. Торцы деталей приобретают сильную конусность и покрываются толстым слоем трудноудаляемого грата.

Для обработки более массивных медных заготовок целесообразно использовать гидроабразивный метод, который не зависит от теплофизических параметров материала. Лазер же сохраняет свои преимущества на тонком и среднем прокате, где важна ювелирная точность и высокая производительность. С ростом толщины плиты увеличивается и риск возникновения обратного отражения, которое может вывести из строя мощный генератор.

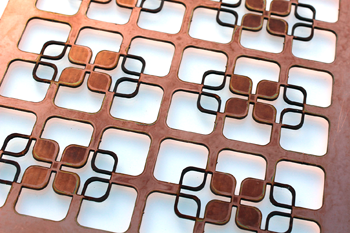

В изготовлении печатных плат и радиаторов охлаждения требуется создание сложной системы узких каналов и микроскопических отверстий в медной фольге. Лазерный луч позволяет выполнять данные задачи с точностью до 0.05 мм, что недоступно для большинства механических способов обработки.

Световой инструмент не оказывает давления на тонкий материал, поэтому медь не деформируется и не рвется в процессе выполнения ажурного рисунка. Отсутствие прямого контакта гарантирует чистоту заготовки и исключает попадание в структуру металла посторонних частиц или масел. Узкая зона термического влияния сохраняет исходные электропроводные свойства сплава без внутренних напряжений.

Программное управление позволяет быстро менять конфигурацию токопроводящих дорожек без изготовления дорогостоящих штампов или фотошаблонов. Метод испарения обеспечивает получение отверстий с идеально гладкими стенками, что важно для качественного нанесения гальванических покрытий в будущем. Лазер легко прорезает медь в сочетании с диэлектрическими подложками, выполняя комбинированную обработку многослойных панелей.

Химический состав материала напрямую влияет на его отражающую способность и температуру плавления, что требует индивидуального подхода к калибровке станка. Чистая медь марок М1 или М0 обладает максимальной теплопроводностью, поэтому требует большего запаса мощности луча для успешного старта процесса.

Если в сплаве присутствуют примеси фосфора или других элементов, характер поглощения энергии меняется, а ванна расплава становится более вязкой. Это может привести к образованию налета на кромках или изменению ширины пропила на протяжении всей траектории движения головки. Для точного ввода параметров в систему управления технологи предварительно изучают сертификат качества металла.

Наличие оксидной пленки на поверхности заготовки тоже вносит коррективы в начальный этап прокола листа. Темная патина поглощает излучение лучше блестящего металла, что позволяет немного снизить стартовую мощность генератора. Если лист имеет неравномерную толщину или внутренние дефекты проката, луч может «гулять», создавая неровности на торцах.

Для разделения медных плит толщиной 6-12 мм часто выбирают кислородную среду вместо азотной для повышения общей эффективности процесса. Кислород вступает в экзотермическую реакцию с разогретым металлом, что выделяет дополнительный объем тепла непосредственно внутри канала реза. Указанная энергия помогает лазерному лучу быстрее плавить вязкую медь и увеличивает скорость линейной проходки инструмента.

Благодаря термической поддержке газа станок справляется с массивными заготовками при меньшей нагрузке на основной генератор излучения. Но за высокую производительность приходится платить появлением тонкого слоя окислов на поверхности торца детали.

Темная пленка на кромке не всегда считается дефектом, так как она легко удаляется механическим путем или при помощи химического травления. Если деталь предназначена для строительных конструкций или крупных шин заземления, наличие легкой окалины не влияет на ее эксплуатационные свойства. Кислородная струя также помогает формировать более широкий канал, что облегчает выдувание шлака из глубоких пазов. Применение данной технологии требует точного контроля давления, чтобы избежать неконтролируемого горения металла и оплавления углов.

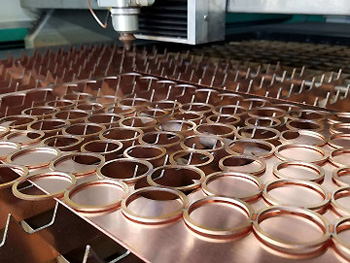

Многоосевые лазерные комплексы открывают возможности для выполнения сложных вырезов и отверстий на цилиндрических медных заготовках в пространстве. Роботизированный манипулятор вращает трубу и одновременно перемещает режущую головку, сохраняя перпендикулярность луча к изогнутой поверхности.

Технология позволяет создавать идеальные сопряжения для последующей сборки трубопроводных систем без ручной подгонки и использования абразивных дисков. Программное обеспечение рассчитывает траекторию так, чтобы луч не повреждал противоположную стенку трубы при сквозном проколе. Узкий шов и отсутствие деформации гарантируют герметичность будущих соединений при пайке или сварке узлов.

Метод 3D-резки активно применяют при изготовлении теплообменников и элементов климатической техники из медного проката. Лазер легко справляется с нанесением художественной перфорации или технических пазов на заготовки круглого и прямоугольного сечения. Система автоматического слежения за высотой компенсирует возможную кривизну трубы, поддерживая стабильное фокусное расстояние в каждой точке.

Медь обладает природной устойчивостью к ржавлению, и лазерная обработка практически не влияет на эту уникальную характеристику материала. Кратковременный нагрев в зоне реза не меняет химическую структуру сплава, поэтому поверхность торца остается защищенной от воздействия агрессивных сред.

Если резка происходила в среде азота, на кромке не образуется даже тонкой оксидной пленки, что сохраняет исходный блеск металла. В случае использования кислорода на торце появляется патина, которая сама выступает в роли защитного барьера против дальнейшего окисления. Это позволяет использовать медные детали в системах водоснабжения и кровлях без дополнительной покраски.

Антикоррозийная стойкость меди сохраняется даже при длительном нахождении на открытом воздухе, где со временем металл покрывается благородным зеленым налетом. Лазерный луч обеспечивает настолько чистый срез, что в зоне шва не возникает условий для развития межкристаллитной коррозии. Отсутствие механических повреждений и наклепа предотвращает появление микротрещин, которые могли бы стать очагами разрушения в будущем.

Появление застывших капель металла на обратной стороне заготовки связано с высокой вязкостью расплавленной меди и быстрым отводом тепла. Для получения чистого края необходимо поддерживать максимальное давление вспомогательного газа, который должен выдувать жидкую фазу из канала со сверхзвуковой скоростью.

Важно правильно подобрать положение фокуса луча, смещая его ближе к нижней границе листа для более интенсивного прогрева глубоких слоев. Если скорость подачи инструмента будет слишком высокой, струя не успеет полностью очистить шов, что приведет к налипанию остатков расплава. Мастер подбирает оптимальный баланс между мощностью излучения и темпом движения головки для каждой конкретной толщины.

Чистота и центровка сопла относительно оси лазерного пучка тоже влияют на равномерность выноса шлака из рабочей зоны. Любое отклонение газового потока создает завихрения, которые способствуют застыванию капель на кромке. Использование качественных расходных материалов позволяет поддерживать стабильность процесса на протяжении многих часов работы. Если небольшое количество грата всё же появилось, его удаляют при помощи легкой механической шлифовки или в галтовочных барабанах.

Поверхность меди обладает зеркальным эффектом, который мешает лазерному лучу быстро прогреть металл до точки плавления в самом начале цикла. Перед стартом работ на заготовку иногда наносят тонкий слой специального абсорбирующего состава или матовую краску из баллончика. Этот слой увеличивает коэффициент поглощения энергии в несколько раз и предотвращает возникновение опасных бликов.

Когда луч соприкасается с покрытием, металл под ним прогревают мгновенно, что обеспечивает стабильный прокол листа без риска для оптической головки. Такой метод подготовки значительно сокращает время подготовительного этапа и полностью исключает порчу дорогостоящего сырья при первом контакте с инструментом.

После завершения программы защитный слой легко смывают водой или обычным растворителем, при этом поверхность меди сохраняет свой первозданный блеск. Применение временных покрытий позволяет работать даже с полированными зеркальными листами на стандартных режимах мощности генератора. Слой абсорбента также защищает фон детали от оседания раскаленных брызг, которые часто возникают при прожигании отверстий малого диаметра.

Листовая медь имеет очень высокий коэффициент теплового расширения, поэтому при выполнении длинных непрерывных линий заготовка может изменить геометрию. Чтобы избежать коробления материала, применяют тактику прерывистого раскроя или используют специальные охлаждающие паузы в программе ЧПУ. Лазерная головка перескакивает в разные части листа для равномерного распределения тепловой нагрузки по всей площади металла.

Такой метод предотвращает накопление внутренних напряжений и сохраняет идеальную плоскостность готового изделия после его полного остывания. Жесткая фиксация краев листа при помощи мощных магнитных прижимов тоже помогает удерживать проектные размеры в пределах заданных допусков.

На массивных деталях часто оставляют небольшие технологические мостики, которые удаляют только на финальной стадии обработки. Эти связи удерживают фрагменты узора в одной плоскости и не дают им прогибаться под действием собственного веса или давления газа. Использование азота высокого давления обеспечивает дополнительный охлаждающий эффект непосредственно в зоне контакта луча с металлом.
