Портативные лазерные станки

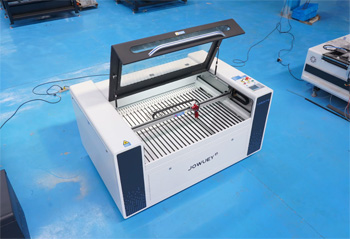

Вес переносного оборудования составляет от 10 до 15 кг, и за счет этого установку легко перемещают между разными цехами или вывозят на удаленные объекты. Корпус изготавливают из легких алюминиевых сплавов, потому что металл должен иметь высокую прочность при минимальной массе. Габариты устройства сопоставимы с размерами небольшого чемодана, поэтому его перевозят в багажнике обычного легкового автомобиля.

В конструкции предусматривают складные ручки для удобства переноски и быстрой установки на любую ровную поверхность. Наличие жесткого внешнего каркаса защищает прецизионную механику и оптические компоненты от случайных ударов во время транспортировки. Миниатюрные сервоприводы занимают минимум места внутри станины, и они обеспечивают точность позиционирования луча при раскрое жести.

Компактность достигается за счет плотной компоновки внутренних узлов и отказа от громоздких систем водяного охлаждения. Рабочую зону часто делают открытой или оснащают съемным защитным экраном из поликарбоната. Все соединительные кабели и разъемы убирают в защищенные ниши, чтобы исключить их повреждение при работе в стесненных условиях.

В портативных моделях применяют воздушную систему охлаждения, которая состоит из набора медных радиаторов и мощных вентиляторов с регулируемой скоростью вращения. Малогабаритные лазеры мощностью до 50 Вт выделяют умеренное количество тепла, и за счет этого конструкторы обходятся без громоздких водяных чиллеров.

Тепловые трубки внутри корпуса быстро передают энергию от источника излучения к ребрам охлаждения, где поток воздуха выводит ее наружу. Программное управление постоянно отслеживает температуру диодов и плавно меняет интенсивность обдува в зависимости от нагрузки. Если нагрев превысит безопасный уровень +40℃, автоматика мгновенно снизит мощность или полностью остановит процесс для защиты оптики.

Эффективный теплоотвод гарантирует стабильность выходных параметров луча и продлевает ресурс лазерного модуля до 100000 часов. Использование игольчатых радиаторов увеличивает площадь контакта с воздухом при сохранении малых размеров всего блока. Воздушный поток также омывает электронные платы управления для предотвращения сбоев в работе контроллера. Когда прибор работает от аккумулятора, система оптимизирует потребление энергии вентиляторами для сохранения заряда батареи.

Защитный короб полностью закрывает зону обработки и предотвращает случайный контакт человека с невидимым лазерным излучением. Стенки кожуха изготавливают из алюминия или стали, а смотровое окно делают из специального поликарбоната с фильтрами нужного цвета. Светофильтры поглощают опасную энергию в диапазоне 1064 нм и позволяют наблюдать за процессом резки без специальных очков.

На дверце устанавливают электромеханический замок с датчиком, который мгновенно блокирует луч при попытке открыть крышку во время работы. Герметичная конструкция также удерживает внутри продукты испарения металла и не дает им распространяться по рабочему помещению. Внутри короба создают разрежение, чтобы встроенная вытяжка эффективно удаляла дым и мелкую взвесь через систему фильтров.

Наличие закрытого корпуса повышает класс безопасности оборудования до самого высокого уровня, и за счет этого станок можно размещать в общественных местах. Короб защищает прецизионные направляющие от внешней пыли, которая может вызвать абразивный износ и потерю точности позиционирования. Внутреннее светодиодное освещение обеспечивает хорошую видимость разметки на заготовке даже при закрытой крышке. Компактный чехол часто делают съемным - для работы с крупногабаритными деталями, которые не помещаются во внутренний отсек.

Волоконные лазеры обладают более высоким коэффициентом полезного действия и потребляют в несколько раз меньше электроэнергии при той же выходной мощности. В их конструкции отсутствуют хрупкие кристаллы и сложные системы зеркал, которые требуют постоянной юстировки и защиты от ударов.

Излучение генерируется непосредственно в гибком оптическом волокне, и за счет этого прибор становится устойчивым к вибрациям при транспортировке. Качество луча у волоконных моделей выше, потому что пятно фокусировки получается более мелким и концентрированным. Это позволяет выполнять тонкие резы в меди или латуни, которые имеют высокую отражающую способность и плохо поддаются обработке другими способами. Срок службы такого источника достигает 10 лет непрерывной эксплуатации без потери яркости и четкости фокуса.

Компактные размеры волоконного модуля идеально подходят для портативных корпусов, так как он занимает в 3 раза меньше места по сравнению с ламповыми установками. Воздушное охлаждение работает эффективнее из-за малого выделения паразитного тепла внутри активной среды. Прибор не требует времени на предварительный прогрев и готов к работе сразу после нажатия кнопки включения.

Система управления питанием включает в себя интеллектуальный контроллер BMS, который следит за напряжением каждой ячейки литиевой батареи. Текущий уровень заряда в процентах выводится на яркий ЖК-дисплей или передается на смартфон через беспроводное соединение. Программное обеспечение рассчитывает примерное время работы исходя из выбранной мощности лазера и сложности текущего задания.

Если заряд упадет ниже критической отметки 10%, автоматика подаст звуковой сигнал и плавно завершит текущую операцию для защиты данных. Внутренние схемы защищают аккумулятор от перегрева, короткого замыкания и глубокого разряда, что продлевает срок его службы до 5 лет. Зарядка происходит через универсальный порт USB-C или специальный адаптер, который поддерживает функцию быстрого восстановления емкости.

Светодиодная индикация на корпусе позволяет быстро оценить состояние батареи даже без включения основного монитора станка. Когда прибор подключают к сети, контроллер автоматически переключает питание на внешний источник и начинает процесс пополнения энергии. Многоуровневая система безопасности блокирует работу при использовании неоригинальных или поврежденных зарядных устройств.

Современные портативные лазеры оснащают модулями Wi-Fi и Bluetooth для беспроводной связи с мобильными устройствами на базе iOS или Android. Специальное приложение позволяет загружать чертежи напрямую из памяти телефона или облачных хранилищ без использования проводов.

Пользователь может в реальном времени менять настройки мощности, скорости и частоты импульсов прямо через сенсорный экран планшета. Встроенная камера станка передает изображение рабочей зоны в приложение, и за счет этого оператор точно позиционирует контур реза на заготовке. Программное обеспечение поддерживает работу со всеми популярными векторными форматами и позволяет быстро создавать простые надписи или логотипы.

Беспроводной канал связи защищают шифрованием, чтобы исключить несанкционированный доступ к управлению оборудованием со стороны посторонних лиц. Приложение ведет журнал выполненных работ и автоматически рассчитывает расход энергии и примерный износ расходных материалов. Если во время резки связь прервется, контроллер станка продолжит выполнение задания по заложенной в буфер памяти программе. Система уведомлений присылает сообщения о завершении цикла или возникновении ошибок в работе механических узлов.

Для точной фокусировки луча на поверхностях со сложным рельефом применяют ручные или автоматические системы регулировки высоты лазерной головки. В простых моделях используют механический винт с мелким шагом, который плавно перемещает оптический блок вдоль вертикальной оси Z. Оператор ориентируется по двум лазерным указателям, и при их совмещении в одну точку фокус оказывается точно на поверхности металла.

Профессиональные аппараты оснащают ультразвуковыми или лазерными датчиками, которые измеряют дистанцию до заготовки в нескольких точках. Система ЧПУ получает эти данные и автоматически подстраивает положение линзы для сохранения идеального зазора во время движения по траектории. Это позволяет получать четкую гравировку даже на цилиндрических изделиях или деталях с плавными изгибами корпуса.

Правильная настройка фокусного расстояния исключает появление гари на краях реза и обеспечивает максимальную глубину проникновения энергии в структуру материала. Если поверхность имеет сильные перепады высоты, программу разбивают на несколько этапов с разной настройкой фокуса для каждого участка. Для фиксации положения используют надежные зажимы, которые предотвращают самопроизвольное смещение головки под действием вибрации.

Очистка линз и защитных стекол проводится с помощью специальных безворсовых салфеток и изопропилового спирта высокой степени очистки. Пыль и продукты сгорания металла оседают на поверхности оптики и поглощают энергию лазера, и за счет этого происходит локальный перегрев и разрушение напыления. Перед началом процедуры частицы грязи сдувают мягкой резиновой грушей для исключения появления царапин при трении.

Жидкость наносят на салфетку, после чего аккуратно протирают стекло круговыми движениями от центра к краям без сильного давления на элемент. В портативных станках доступ к оптическому блоку делают максимально простым, поэтому сервис занимает не более 5 минут. Регулярный осмотр состояния линз перед каждым включением позволяет избежать дорогостоящего ремонта и сохранить высокую мощность луча.

Для защиты главных линз применяют сменные кварцевые стекла, которые стоят значительно дешевле и меняются за несколько секунд без разборки головки. Внутренние поверхности зеркал в волоконных лазерах находятся в герметичных модулях и практически не требуют вмешательства человека в течение всего срока службы. Использование чистого сжатого воздуха из баллончика помогает удалять загрязнения из труднодоступных мест внутри режущего сопла.

Встроенная система аспирации состоит из компактного центробежного вентилятора и многоступенчатого фильтрующего картриджа, который улавливает мелкую пыль и запахи. На первом этапе грубый фильтр задерживает крупные частицы шлака и нагара, чтобы они не забивали поры основных очищающих элементов. Далее воздух проходит через HEPA-фильтр, который останавливает до 99% мелкодисперсной металлической взвеси и опасных аэрозолей.

Финальная очистка происходит в угольном блоке, где нейтрализуются едкие химические соединения и неприятные ароматы от сгорания защитных покрытий металла. Очищенный поток возвращается обратно в помещение, и за счет этого станок можно использовать даже в домашних условиях или небольших ювелирных лавках. Датчик давления контролирует степень засорения фильтров и сигнализирует о необходимости их плановой замены.

Мощность вытяжки регулируется программно и зависит от интенсивности процесса резки или гравировки конкретного материала. В портативных моделях все компоненты фильтрации интегрируют в общий корпус или делают в виде небольшой приставки, которую подключают гибким шлангом. Шумопоглощающие материалы внутри блока снижают акустическую нагрузку от работы вентилятора до комфортных значений.

Для компенсации вибраций в портативных станках применяют комбинацию массивных антивибрационных опор и интеллектуальных алгоритмов управления двигателями. Ножки из мягкого синтетического каучука или силикона эффективно поглощают высокочастотные колебания и предотвращают скольжение прибора по гладкому верстаку. Внутренние сервоприводы имеют систему плавного разгона и торможения, и за счет этого исключаются резкие рывки портала при смене направления движения.

Конструкция корпуса включает в себя ребра жесткости из магниевых сплавов, которые обладают способностью быстро гасить механические резонансы. Вес основных узлов распределяют так, чтобы центр тяжести находился максимально низко, что повышает устойчивость аппарата на высоких скоростях. Использование таких решений позволяет сохранять точность реза до 0.05 мм даже при малом весе всей установки.

ПО анализирует траекторию луча и автоматически снижает ускорение на острых углах контура для предотвращения появления дрожи на кромке. Магнитные прижимы и вакуумные коврики надежно фиксируют заготовку на рабочем столе, исключая ее смещение под действием центробежных сил. Если станок устанавливают на неровную поверхность, регулируемые опоры позволяют выставить уровень горизонта для корректной работы оптических датчиков.

Плата питания портативного лазера представляет собой сложный импульсный преобразователь, который выдает стабильное напряжение для излучателя и цифровых микросхем. Она имеет многоуровневую систему фильтрации входного тока для защиты чувствительной электроники от помех и скачков напряжения во внешней сети.

Встроенные конденсаторы большой емкости сглаживают пульсации и обеспечивают запас энергии для формирования мощных лазерных импульсов. Контроллер питания автоматически переключает режимы между работой от сети 220 В и встроенного аккумулятора без прерывания процесса резки. Использование современных компонентов на базе нитрида галлия позволяет уменьшить габариты платы при сохранении высокого коэффициента полезного действия.

Для отвода тепла от силовых транзисторов используют алюминиевые радиаторы, которые обдуваются общим потоком воздуха от системного вентилятора. Плата покрыта слоем диэлектрического лака для защиты от конденсата и токопроводящей металлической пыли, которая образуется при работе. ЧПУ станка постоянно считывает параметры тока и напряжения, выдавая предупреждение при отклонении характеристик от номинальных значений.

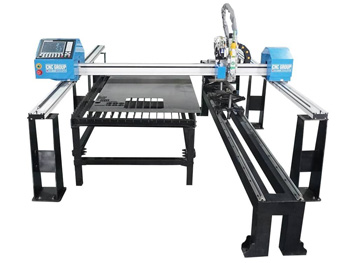

Увеличение зоны обработки в портативных станках возможно за счет использования специальных расширительных модулей или изменения конструкции опорной рамы. Некоторые модели имеют открытое основание, и за счет этого прибор устанавливают непосредственно на лист металла неограниченного размера.

Перемещение лазерной головки в таких устройствах происходит по длинным внешним рельсам, которые закрепляют на заготовке с помощью мощных магнитов или струбцин. Программное обеспечение поддерживает функцию сегментирования чертежа, когда лазер вырезает детали по частям с последующей склейкой контуров. Такой метод позволяет обрабатывать изделия длиной до нескольких метров при сохранении высокой точности стыковки фрагментов.

Для расширения возможностей гравировки применяют поворотные оси, которые подключают к специальному разъему на корпусе станка. Это устройство вращает цилиндрические заготовки, и за счет этого лазер обрабатывает всю поверхность труб или валов по кругу. Внешние направляющие изготавливают из легкого алюминиевого профиля, поэтому их легко переносить и монтировать на объекте силами одного человека.
