Лазерная резка титана

Титан активно взаимодействует с кислородом и азотом из окружающего воздуха, когда его нагревают до высоких температур в процессе работы лазерного луча. Этот металл мгновенно поглощает газы из атмосферы, что приводит к значительному повышению хрупкости и появлению микротрещин в структуре материала вокруг шва. Чтобы исключить подобные негативные последствия, зону воздействия луча полностью изолируют струей инертного аргона.

Газ подают под высоким давлением через сопло резака, потому что он создает надежный защитный барьер и не вступает в химические реакции с раскаленным расплавом. Благодаря такой защите кромка детали сохраняет исходные физические свойства и остается пластичной. Чистый аргон также эффективно охлаждает соседние участки листа, что минимизирует зону термического влияния и предотвращает коробление тонких заготовок.

Использование аргона гарантирует получение светлого и чистого торца без темного налета оксидов, который часто портит внешний вид изделий. Если применять более дешевый азот или сжатый воздух, титан покроется прочной и хрупкой пленкой, которую крайне трудно удалить механическим способом. Для ответственных деталей в авиации и космонавтике чистота поверхности имеет решающее значение, так как малейшие загрязнения на кромке могут привести к разрушению конструкции под нагрузкой.

Альфированный слой — хрупкая корка на поверхности металла, которая образуется при насыщении титана кислородом в момент интенсивного нагрева. При использовании лазерного луча время контакта высокой температуры с материалом исчисляется миллисекундами, так как инструмент движется по контуру с огромной скоростью. Высокая концентрация энергии позволяет мгновенно расплавлять и выдувать металл из канала реза до того, как в нем начнутся глубокие диффузионные процессы.

Зона термического влияния при таком способе раскроя в несколько раз меньше, чем при плазменном или газовом воздействии. Это минимизирует толщину измененного слоя на кромках, что значительно упрощает последующую финишную обработку деталей перед их установкой в сложные механизмы.

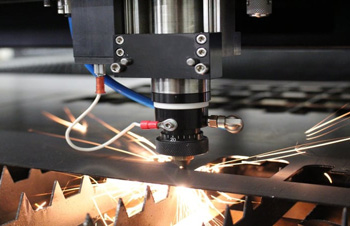

Программное обеспечение станка ЧПУ контролирует мощность излучения в каждой точке траектории, чтобы избежать перегрева заготовки на поворотах и острых углах. Когда луч проходит сложные участки, электроника плавно снижает интенсивность потока или переводит генератор в импульсный режим. Струя вспомогательного газа моментально уносит тепло из рабочей зоны, предотвращая распространение жара вглубь кристаллической решетки сплава.

Волоконные лазерные установки генерируют излучение с длиной волны около 1.07 мкм, которое титановые сплавы поглощают гораздо эффективнее по сравнению с углекислотными аппаратами. Энергия светового потока проникает в структуру металла быстрее, что обеспечивает высокую производительность и стабильность процесса даже на зеркальных поверхностях.

Волоконный кабель передает луч без потери мощности прямо к режущей головке, поэтому в системе отсутствуют сложные зеркала и линзы, требующие постоянной юстировки. Тонкое фокусное пятно волоконного лазера создает очень узкий канал проплавления, что позволяет вырезать микроскопические детали с ювелирной точностью. Станок потребляет в несколько раз меньше электроэнергии, а ресурс диодных модулей достигает 100 тыс. часов непрерывной работы.

Высокая плотность мощности волоконного луча позволяет резать титан на повышенных скоростях, что сокращает общее время термического воздействия на кромку. Это особенно важно для сохранения физических свойств металла, так как быстрый проход инструмента минимизирует риск пережога и деформации листа. Современные системы контроля мгновенно корректируют параметры тока при изменении толщины металла, гарантируя безупречное качество шва. Волоконная технология признана наиболее перспективной для обработки цветных и тугоплавких сплавов из-за ее высокого КПД и прецизионной точности.

Технические характеристики лазерного оборудования позволяют получать идеальную кромку на листах титана толщиной от 1 до 4 мм, когда луч сохраняет фокусировку по всей глубине материала. При работе с тонким прокатом достигается максимальная скорость перемещения головки, что исключает коробление и выгибание ажурных деталей. Точность позиционирования в этом диапазоне составляет сотые доли миллиметра, поэтому готовые фрагменты не требуют последующей слесарной подгонки.

Если заготовка имеет толщину более 6-8 мм, темп продвижения инструмента замедляют для обеспечения полноценного выдувания вязкого расплава из глубокого канала. На массивных плитах может появиться небольшая конусность реза, которую инженеры учитывают при проектировании чертежей и расчете припусков.

Увеличение толщины заготовки также требует повышения давления защитного газа для эффективной очистки шва от шлаков и продуктов горения. При резке листов свыше 10 мм возрастает риск образования грата на нижней кромке, так как расплавленный титан обладает высокой вязкостью и быстро остывает. Для получения гладкого торца на толстом металле технологи подбирают специальные частотные режимы импульсов, которые обеспечивают равномерный прогрев по всей вертикали разреза.

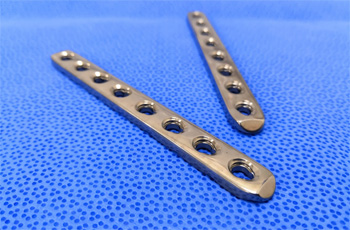

Титан признают наиболее биосовместимым материалом для производства костных протезов, челюстно-лицевых пластин и стоматологических штифтов. Лазерный метод позволяет вырезать эти изделия со сложной анатомической формой и микроскопическими отверстиями, которые необходимы для прорастания живой ткани.

Световой луч обеспечивает стерильность процесса, так как в зоне обработки отсутствуют масла, эмульсии и частицы изношенного металлического инструмента. Высокая точность раскроя гарантирует идеальное прилегание имплантата к костным структурам пациента, что существенно сокращает сроки реабилитации после операций. Кромки после лазера получаются гладкими и не имеют острых заусенцев, способных травмировать мягкие ткани организма.

Отсутствие механического давления предотвращает появление внутренних напряжений в тонких перемычках протезов, сохраняя их упругость и долговечность. Метод лазерного испарения позволяет создавать на поверхности титана уникальный микрорельеф, который улучшает адгезию клеток и способствует быстрой остеоинтеграции. Технология ЧПУ дает возможность изготавливать индивидуальные имплантаты по результатам компьютерной томографии конкретного человека в кратчайшие сроки.

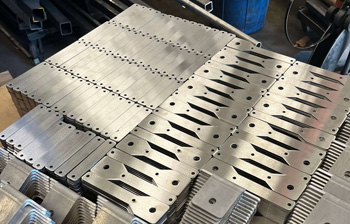

Раскрой титановых листов требует особого подхода к компоновке деталей на рабочем поле стола из-за высокой стоимости каждого килограмма сырья. Программное обеспечение современных станков использует алгоритмы, которые автоматически находят оптимальное положение для сотен элементов разной формы.

Программа вращает детали и вкладывает мелкие фрагменты внутрь крупных отверстий, что позволяет сократить объем неиспользуемых остатков до 5-10%. Использование технологии общего реза, когда одна линия лазера разделяет две соседние заготовки, дополнительно экономит металл и время работы оборудования. Малая ширина лазерного шва позволяет размещать контуры почти вплотную без риска их повреждения при проколе.

Цифровой учет деловых остатков помогает сохранять информацию о каждом фрагменте листа в базе данных для его последующего использования в новых заказах. Станок с ЧПУ точно определяет границы заготовки сложной формы, что дает возможность вырезать мелкие шайбы или кронштейны из обрезков от предыдущих тиражей. Отсутствие механических повреждений и деформаций по краям листа позволяет использовать полезную площадь до самых границ материала.

Для запуска производственного цикла необходимо предоставить векторный файл в формате DXF или DWG, который содержит точные контуры будущих деталей в масштабе 1:1. Инженеры проверяют электронную модель на наличие разомкнутых линий и наложений векторов, так как ошибки могут вызвать сбой в алгоритме движения станка. Важно учитывать ширину лазерного реза при проектировании мелких пазов и отверстий, чтобы итоговые размеры соответствовали заданным допускам.

Программа раскроя автоматически добавляет компенсацию диаметра луча, поэтому в чертеже указывают номинальные размеры готового изделия. Конструкторы также расставляют точки врезки вне основного контура для сохранения идеальной гладкости видимых кромок детали.

Если титановый лист имеет защитную пленку или нанесенную маркировку, эти особенности отражают в техническом задании для правильной настройки датчиков высоты. Для ажурных конструкций в чертеж иногда закладывают временные технологические мостики, которые удерживают мелкие элементы внутри общего полотна до конца резки. Это предотвращает падение деталей в ванну под рабочим столом и защищает их от случайного повреждения струей газа.

Современное лазерное оборудование позволяет пробивать тысячи мелких отверстий в титане за минимальный промежуток времени с сохранением идеальной геометрии. Технология перфорации востребована при производстве фильтров для химической промышленности, сепараторов и элементов акустических систем.

Лазерный луч прошивает отверстия диаметром от 0.3 мм в листах толщиной до 3 мм, обеспечивая ровные края без заусенцев и термической деформации. Программное управление дает возможность создавать любые узоры перфорации — от стандартных рядов до сложных художественных орнаментов. Весь процесс протекает бесконтактно, поэтому тонкое титановое полотно не растягивается и не идет волнами под действием инструмента.

Скорость пробивки на станках с ЧПУ достигает нескольких сотен ударов в минуту, что делает производство перфорированных панелей экономически выгодным. Использование аргона под высоким давлением гарантирует чистоту внутренней поверхности отверстий и отсутствие в них остатков застывшего шлака. Это важно для фильтрующих элементов, которые должны иметь стабильную пропускную способность на протяжении всего срока службы. Лазерная перфорация не нарушает антикоррозийные свойства титана, так как защитный оксидный слой моментально восстанавливается на свежих кромках.

Процесс лазерного испарения и плавления титана сопровождается образованием мелкодисперсной пыли, которая обладает высокой химической активностью. Мелкие частицы титана при определенной концентрации в воздухе могут стать взрывоопасными, что требует наличия мощной принудительной вентиляции.

Вытяжная система станка захватывает продукты горения непосредственно из-под зоны резания и направляет их в многоступенчатые фильтры. Это предотвращает распространение вредных испарений по цеху и защищает органы дыхания персонала от токсичного воздействия паров металла. Чистота атмосферы внутри защитного кабинета важна и для прохождения лазерного луча без рассеивания на частицах дыма.

Регулярная очистка бункеров для сбора пыли и замена фильтрующих элементов входят в обязательный регламент технического обслуживания оборудования. Система аспирации должна исключать накопление титанового шлама в воздуховодах для обеспечения пожарной безопасности производства. Современные установки оснащают датчиками контроля потока воздуха, которые блокируют работу лазера при снижении эффективности вытяжки. Использование водяного стола или «мокрой» фильтрации позволяет полностью нейтрализовать активную пыль и превратить её в безопасный осадок.

Химический состав сплава напрямую определяет его теплопроводность, температуру плавления и характер взаимодействия с лазерным излучением. Технически чистый титан марки ВТ1-0 обладает высокой пластичностью и режется легче других видов проката, требуя умеренной мощности генератора.

Легированные сплавы типа ПТ-3В или ВТ6 содержат алюминий и ванадий, которые повышают твердость металла и меняют вязкость расплава в зоне шва. Для таких материалов инженеры настраивают более высокую плотность энергии в фокусном пятне и увеличивают давление защитного аргона. Это необходимо для качественного выдувания шлака, который становится более тугоплавким из-за присутствия легирующих компонентов.

В сплавах высокой прочности типа ВТ6 при нагреве могут возникать внутренние напряжения, поэтому траекторию резки выстраивают с учетом компенсации тепловых расширений. Специалисты подбирают скорость подачи инструмента так, чтобы избежать перегрева кромок и сохранить исходную закалку материала в зоне термического влияния.

Наличие примесей железа или кремния в некоторых марках титана может вызвать искрение и разбрызгивание металла при проколе листа. Для ввода точных параметров в систему управления ЧПУ предварительно анализируют сертификат качества каждой партии металла.
