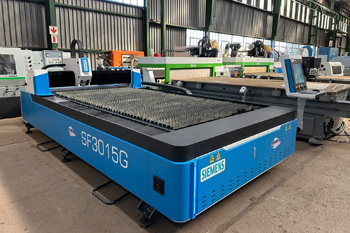

Лазерные станки с ЧПУ

Для создания цифровых моделей деталей применяют системы автоматизированного проектирования, которые позволяют экспортировать файлы в универсальные форматы DXF или DWG. После завершения отрисовки контура чертеж загружают в специальную CAM-программу, где задают параметры резки для конкретного типа металла.

Софт автоматически расставляет точки входа луча и определяет последовательность обработки отверстий, чтобы исключить тепловую деформацию заготовки. Программные алгоритмы рассчитывают оптимальный путь инструмента, и за счет этого сокращается время холостых перемещений головки над рабочим столом. Современные комплексы поддерживают импорт сложных 3D-моделей, потому что электроника станка умеет раскладывать объемные объекты на плоскость.

Интерфейс программ делают интуитивно понятным, чтобы внесение правок в раскрой занимало несколько минут. Пользователь может группировать детали на листе и задавать разные режимы мощности для наружных и внутренних контуров изделия. Когда подготовка завершена, софт преобразует графическую информацию в набор команд G-кода, который понимает контроллер управления.

Контроллер выступает в роли мозга системы и переводит текстовые команды программы в электрические импульсы для драйверов двигателей. Устройство считывает строки кода в реальном времени и синхронизирует движение по осям X и Y для точного соблюдения заданной траектории.

Процессор выполняет тысячи вычислений в секунду, потому что должен одновременно управлять мощностью лазера и подачей вспомогательного газа. Если программа содержит криволинейные участки, автоматика разбивает их на множество микроскопических прямолинейных отрезков. Такой метод гарантирует плавность хода головки и исключает появление ступенчатого реза на сложных деталях.

Внутренняя память контроллера позволяет хранить большие объемы информации и быстро переключаться между разными производственными задачами. Электроника имеет многоуровневую защиту от помех, так как в цехах часто работает мощное оборудование с сильными магнитными полями. Когда система обнаруживает ошибку в коде или несоответствие параметров, она мгновенно останавливает процесс для защиты инструмента. На монитор стойки ЧПУ выводится графическое отображение процесса, чтобы наглядно контролировать выполнение текущего задания.

Сервоприводы обеспечивают перемещение подвижных узлов станка с высокой скоростью и филигранной точностью позиционирования. В отличие от простых шаговых моторов такие двигатели имеют встроенные датчики положения, которые называют энкодерами. Эти устройства передают в систему управления информацию о реальном угле поворота вала в каждый момент времени.

Если внешняя нагрузка или препятствие мешают движению, автоматика мгновенно увеличивает крутящий момент для компенсации задержки. Такая замкнутая система контроля полностью исключает пропуск шагов, поэтому размеры готовой детали всегда строго соответствуют чертежу. Сервомоторы позволяют порталу разгоняться до 100 м/мин и плавно тормозить перед острыми углами контура.

Высокая динамика приводов сокращает время обработки на 30–40% по сравнению с устаревшими моделями оборудования. Конструкция двигателей имеет надежную защиту от металлической пыли и может работать в многосменном режиме без перегрева. Энкодеры имеют разрешение в несколько тысяч импульсов на один оборот, что дает возможность перемещать головку с шагом в 1 мкм.

Нестинг - технология автоматического размещения множества деталей на площади одного листа металла для минимизации отходов. Программное обеспечение анализирует геометрию всех заготовок и пробует тысячи комбинаций их расположения за несколько секунд. Алгоритм учитывает ширину лазерного реза и задает безопасные зазоры между соседними объектами, чтобы исключить их перегрев и деформацию.

Система может вкладывать мелкие изделия внутрь отверстий более крупных деталей, и за счет этого коэффициент использования материала достигает 90–95%. Экономия дорогостоящей нержавеющей стали или титана позволяет значительно снизить себестоимость выпускаемой продукции. Оператору не нужно вручную двигать контуры на экране, потому что софт находит лучшее решение самостоятельно.

Программа также оптимизирует траекторию движения луча, когда объединяет общие линии реза для соприкасающихся сторон деталей. Такой подход сокращает общую длину пути инструмента и уменьшает расход вспомогательных газов при раскрое. Когда требования к прочности изделия диктуют определенную ориентацию заготовки, нестинг учитывает направление проката листа.

Система программного управления регулирует подачу вспомогательного газа через электронные пропорциональные клапаны в зависимости от текущей стадии обработки. Когда лазер выполняет пробивку отверстия в толстой плите, автоматика подает кислород под низким давлением для предотвращения взрывного выброса расплава. Как только прошивка металла завершена, контроллер повышает напор газа для обеспечения высокой скорости и чистоты основного реза.

Если резку ведут азотом, давление может достигать 20 бар, потому что газ должен эффективно выдувать вязкий шлак из узкого канала. Точная настройка параметров через G-код позволяет экономить дорогостоящие ресурсы и защищает оптику от загрязнения обратными брызгами. Оператор задает нужные значения в технологической таблице, и далее станок меняет режимы самостоятельно.

Датчики в реальном времени отслеживают стабильность потока и подают сигнал на пульт при отклонении от заданных параметров. Если давление в магистрали упадет ниже критического уровня, ЧПУ заблокирует работу для исключения брака и порчи дорогого сопла. Автоматическая регулировка позволяет плавно менять интенсивность обдува при переходе от прямых участков к сложным маневрам на углах. Электронная система управления газом сокращает время переналадки станка при смене толщины заготовки с 2 до 20 мм.

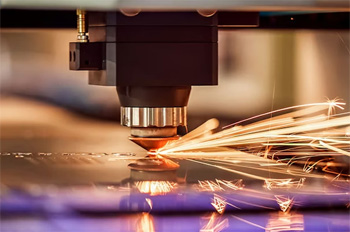

Бесконтактный емкостный датчик встроен в режущую головку и постоянно измеряет расстояние до поверхности металлического листа. Принцип работы основан на регистрации изменения электрической емкости между соплом и заготовкой при изменении зазора.

Система ЧПУ получает эти данные с частотой в несколько килогерц и мгновенно корректирует высоту положения головки через сервопривод оси Z. Если лист имеет неровности или изгибается от термического воздействия, инструмент следует за рельефом материала с точностью до 0.1 мм. Такой подход позволяет сохранять идеальное фокусное расстояние луча на всей траектории движения портала.

Автоматика может распознавать края листа и вовремя останавливать опускание головки, чтобы избежать удара о пустой рабочий стол. Внутренние алгоритмы фильтрации отсекают помехи от искр и плазменного факела, поэтому следящая система работает стабильно в любых режимах резки. Перед началом каждого задания станок выполняет автоматическую калибровку датчика для учета износа медного наконечника. Когда программа требует выполнения погружного реза в середине плиты, электроника аккуратно находит поверхность и фиксирует нулевую точку.

Система защитных блокировок обеспечивает безопасность персонала и предотвращает повреждение оборудования при возникновении внештатных ситуаций. На дверях кабины и сервисных люках устанавливают электромеханические датчики, которые мгновенно отключают лазерный луч при попытке открытия во время работы.

ЧПУ контролирует состояние всех контуров защиты и не позволяет запустить программу, если хотя бы один элемент находится в разомкнутом состоянии. Это исключает случайное попадание человека в зону действия опасного невидимого излучения или под движущийся портал. Световые завесы по периметру открытых станков фиксируют пересечение границы рабочей зоны и останавливают приводы за доли секунды.

Дополнительные датчики следят за температурой внутри шкафа электроники и давлением в системе охлаждения для защиты от фатальных поломок. Если автоматика зафиксирует перегрев или утечку воды, она плавно завершит текущий рез и подаст звуковой сигнал тревоги. Кнопки аварийной остановки располагают в нескольких точках корпуса, чтобы оператор мог мгновенно обесточить агрегат из любого положения.

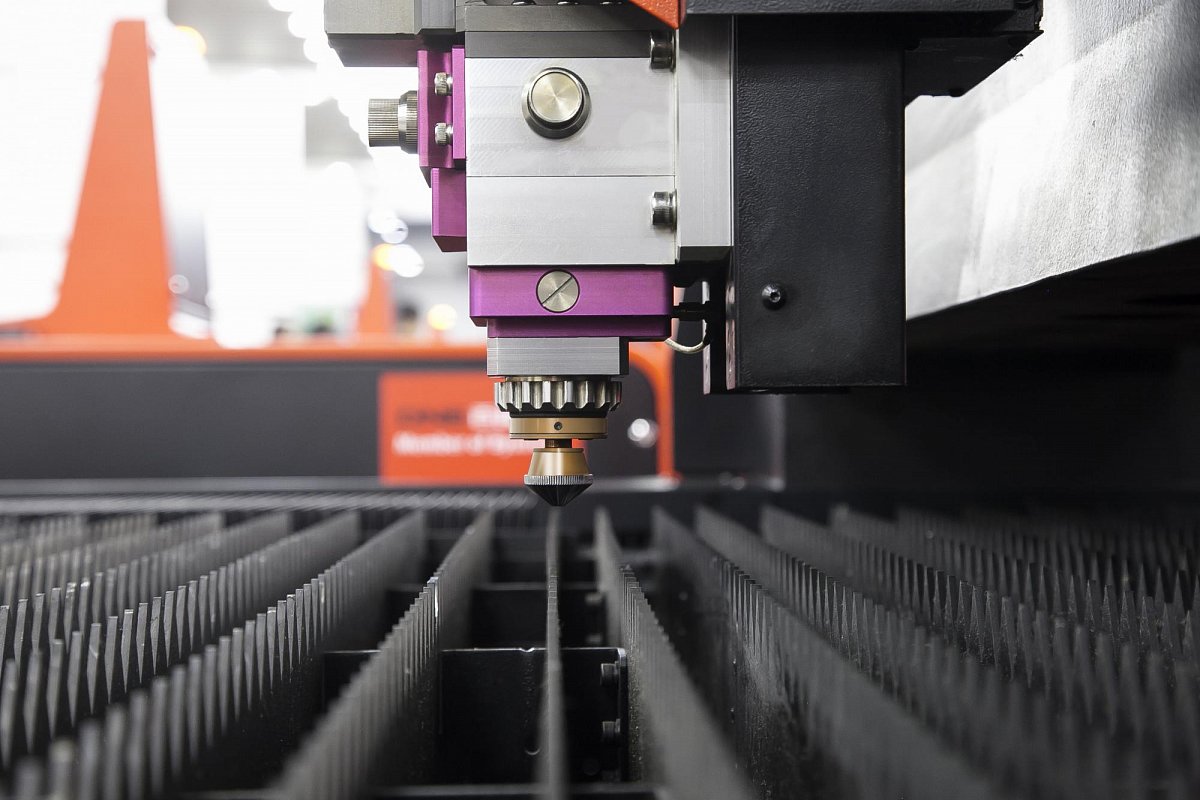

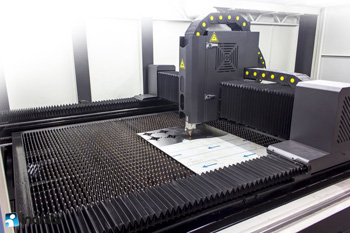

Стальные ламели служат опорой для листов металла и принимают на себя остаточную энергию лазерного луча после прохождения сквозь заготовку. Их изготавливают в виде узких пластин с зубчатым верхним краем для минимизации площади контакта с деталью. Такое решение предотвращает приваривание мелких брызг шлака к нижней поверхности изделия и обеспечивает свободный выход вспомогательного газа. Когда сопло проходит над ребрами стола, острая форма зубьев исключает отражение луча обратно на головку.

Со временем ламели прогорают и покрываются наростами металла, поэтому их конструкция предусматривает быструю замену без разборки станины станка. Оператор может самостоятельно обновить опорную сетку, когда глубина повреждений начинает влиять на плоскостность укладки листов.

В некоторых моделях станков используют ламели из оцинкованной стали или меди для уменьшения количества искр при обработке тонких цветных металлов. Расстояние между пластинами выбирают таким образом, чтобы мелкие вырезанные детали не проваливались в приемный бункер и не перекашивались. Ровный рабочий стол гарантирует точность работы датчика высоты и стабильность фокусного расстояния по всей площади раскроя.

Линейные направляющие служат рельсами для перемещения портала и каретки режущей головки с минимальным коэффициентом трения. Их производят из высокопрочной закаленной стали с прецизионной шлифовкой всех беговых дорожек для шариковых или роликовых опор. Высокая жесткость этих элементов исключает люфты и вибрации при резкой смене направления движения на высоких скоростях.

Если направляющие имеют идеальную геометрию, погрешность резки по всей длине стола не превышает сотых долей миллиметра. Система ЧПУ учитывает параметры трения в паре и подстраивает работу приводов для обеспечения максимальной плавности хода. Срок службы качественных рельсов превышает 10 лет при условии регулярного смазывания и защиты от абразивной пыли.

В конструкцию подшипниковых узлов встраивают многослойные уплотнения, которые счищают налет металла и продукты горения с поверхности направляющих. Любое загрязнение в зоне качения может привести к появлению микроскопических рывков, и это сразу отразится на шероховатости кромки детали. Для портальных станков большого формата применяют направляющие увеличенного сечения, способные выдерживать огромные динамические нагрузки без деформации.

Режим гравировки позволяет наносить на поверхность металла логотипы, штрих-коды или технические надписи без сквозного проплавления материала. Система ЧПУ снижает мощность излучения и увеличивает частоту импульсов, чтобы лазер лишь слегка испарял верхний слой заготовки.

Скорость перемещения головки в этом режиме может быть в 5–10 раз выше, чем при обычном раскрое толстой стали. Луч движется по растровой или векторной траектории, создавая четкие изображения с высоким разрешением и контрастностью. Эта функция расширяет возможности станка и позволяет маркировать готовые изделия сразу после их вырезания из листа. Оператор просто выбирает нужный слой в программе, и автоматика применяет установленные параметры мощности.

Для гравировки часто используют азот под низким давлением, чтобы защитить зону обработки от потемнения и окисления на воздухе. Глубина маркировки регулируется программно и может составлять от нескольких микрон до десятых долей миллиметра. Лазерный маркер работает бесконтактно, поэтому деталь не испытывает механических нагрузок и не требует сложной фиксации на столе.

Система дистанционного мониторинга позволяет отслеживать состояние оборудования и ход выполнения заказов через локальную сеть или интернет. Система ЧПУ передает данные о текущей скорости резки, расходе газов и температуре основных узлов на удаленный сервер предприятия. Технолог может со своего рабочего места видеть реальную загрузку станка и примерное время окончания текущего цикла обработки.

Специальные приложения для смартфонов присылают уведомления при возникновении аварийных остановок или необходимости замены расходных материалов. Такой подход повышает прозрачность производственных процессов. Облачные сервисы хранят историю всех работ для последующего анализа эффективности использования техники в течение года.

Встроенные видеокамеры дают возможность визуально контролировать происходящее внутри кабины из любой точки мира. Сервисные инженеры производителя могут удаленно подключаться к контроллеру для проведения диагностики и обновления программных модулей. Это сокращает время простоя станка, потому что многие ошибки в настройках можно исправить без выезда специалиста на объект.

Электронные компоненты системы ЧПУ и лазерный источник крайне чувствительны к качеству входящего напряжения и резким скачкам в сети. Даже кратковременная просадка может привести к сбою процессора и потере координат, что неизбежно вызовет порчу дорогостоящей заготовки. Высокочувствительные платы управления драйверами моторов требуют стабильного питания без высокочастотных помех от другого оборудования цеха.

Для защиты станка применяют мощные стабилизаторы напряжения и сетевые фильтры, которые нивелируют негативные факторы промышленной электросети. Использование источников бесперебойного питания позволяет системе корректно завершить работу и поднять головку при полном отключении электричества. Это спасает линзы от перегрева при внезапной остановке циркуляционных насосов охлаждения.

Постоянное напряжение гарантирует стабильность выходной мощности луча, а это напрямую влияет на чистоту кромок и отсутствие заусенцев. Если параметры тока будут колебаться, скорость резки станет неравномерной и на поверхности металла появятся видимые дефекты. Заземление станка выполняют по специальной схеме для исключения накопления статического заряда на подвижных частях портала.

Автоматическая система смазки обеспечивает подачу масла к линейным направляющим и шарико-винтовым парам через заданные интервалы времени. Она состоит из электрического насоса, бака с фильтром и сети гибких полимерных трубок с дозаторами на каждом узле трения.

ЧПУ станка управляет циклом смазки в зависимости от пройденного инструментом пути, а не только по времени работы двигателя. Это исключает избыточный расход состава и гарантирует наличие защитной пленки на металле при интенсивных перемещениях портала. Масло вымывает продукты износа и мелкую пыль из подшипниковых кареток, предотвращая заклинивание и преждевременный износ механизмов.

Датчики уровня в баке подают сигнал на пульт управления, когда запас жидкости подходит к концу, и блокируют работу при полном опустошении резервуара. Оператору нужно лишь периодически доливать масло нужной вязкости, потому что все остальные манипуляции автоматика выполняет самостоятельно. Специальные очистители на торцах подвижных блоков распределяют смазку равномерно по всей поверхности рельсов. Использование централизованной системы избавляет от необходимости ручного обслуживания труднодоступных узлов внутри корпуса.
